Shelly commande boiler

diaboloche

• 25 Janvier 2022

• #1

Bonjour à tous,

M'inspirant du poste créé par @jeanphi500 au sujet de la commande de son boiler en journée, j'ai une question par rapport aux branchements nécessaires pour le Shelly.

A ce jour, je dispose d'un disjoncteur pour cette ligne, et d'un contacteur jour nuit.
Je comptais simplement remplacer le contacteur jour nuit par le module Shelly.

Mais à la lecture d'un poste intéressant (https://community.jeedom.com/t/explications-shelly/61928/36), cela serait déconseillé car on ne mélange jamais commande et puissance... Quel est votre avis sur la question ? Les caractéristiques du Shelly laisse vraiment supposer qu'il peut gérer directement la puissance, ou je me trompe ("Maximum load 16A" et "power max 3.5Kw") ?

Donc schéma numéro 1 :

Schéma numéro 2



jeanphi500

• 25 Janvier 2022

• #2

Le Shelly combine les 2... En passant par le contacteur tu perdras également la notion de consommation...



diaboloche

• 29 Janvier 2022

• #3

Alors pour ceux que cela aidera :

Mon boiler est en 2 x 220V, pour 1800W. J'ai pris un Shelly 1 PM.
J'ai suivi le conseil de jeanphi, et donc je fais la commande et la puissance à partir du shelly.

Je respecte le schéma 1 ci dessus, sauf que je relie la borne L et SW... sans cela, je n'ai jamais réussi à détecter l'access point du shelly, il était indétectable avant ce pontage. @jeanphi500 même chose lors de votre branchement ?

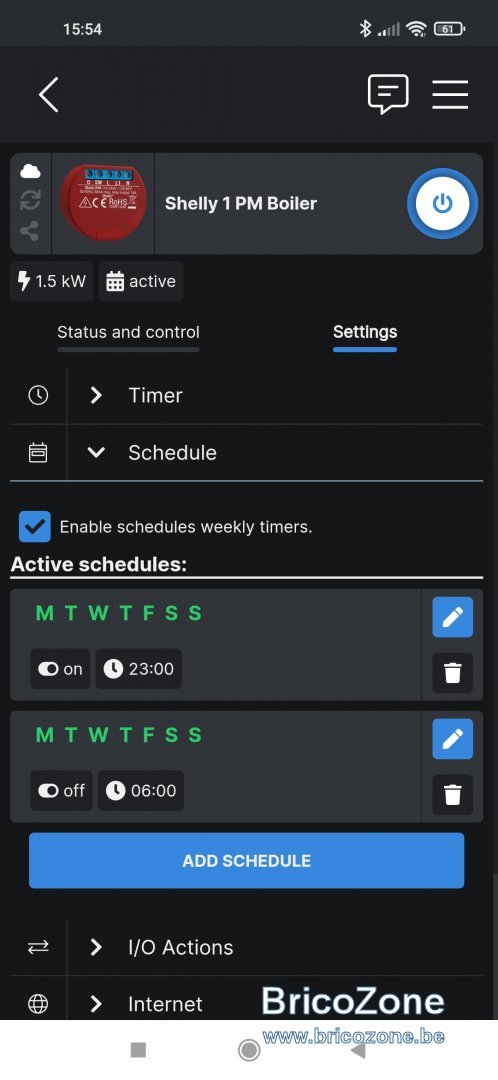

Ensuite j'ai configuré un scheduler pour déclencher à 23h jusque 6h du matin (les panneaux ne sont pas encore présent... donc ici je remplace mon contacteur jour / nuit, par quelque chose qui finalement reproduit ce comportement, mais vous aurez compris que je prépare le terrain).

Ce qui reste quand même flou pour moi, c'est où est stocké ce scheduler... est-ce vraiment uploadé dans le micro controller du Shelly ? Mon wifi se coupe à minuit et se rallumera à 6h du matin.

Je verrai demain matin si tout s'est bien passé en "OFFLINE"



diaboloche

• 30 Janvier 2022

• #4

Alors après la première nuit :

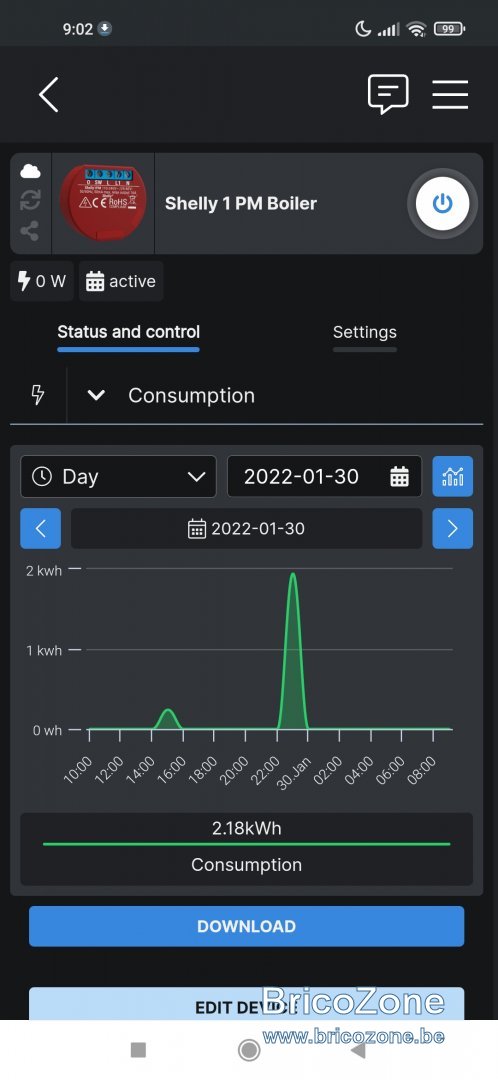

Je n'ai plus de courbe conso à partir du moment où le wifi s'est arrêté. Je pense donc que le wifi reste nécessaire au moins pour collecter les informations de conso.

Par contre, même sans wifi à partir de minuit, le boiler semble s'être bien coupé seul à 6h du matin... même si je n'en suis pas certain à 100% vu que ni l'historique, ni la courbe de conso ne sont à jour et ne peuvent me donner l'info dans quand cela s'est coupé (peut être à minuit, avec le wifi... mais je ne pense pas, vu que j'ai de l'eau chaude)



diaboloche

• 31 Janvier 2022

• #5

Deuxième nuit, même comportement.

Et j'apporte une info de plus : j'ai de l'eau chaude en quantité, et donc, je confirme le Shelly est autonome, mais à ce stade, sans connexion avec le cloud, il n'est pas capable de conserver l'historique de conso sur la période OFFLINE.



J

J'essaye

• 31 Janvier 2022

• #6

C'est bien un système comme ça, pour moi qui n'y connais rien c'est un peu une source d'inspiration aussi.
Ce qui serait top c'est de pouvoir adapter la puissance de la résistance en fonction de la saison pour auto-consommer au max, une chauffe pourrait prendre 6h au lieu de 3h durant les période moins ensoleillée.
Si vous avez des idées pour l'appliquer, je suis preneur



diaboloche

• 1 Février 2022

• #7

Oui le principe est tout à fait possible. Il y a même un exemple ici avec une sonde de température :

https://www.instructables.com/Domotize-Your-Water-Heater-With-Shelly1pm/

Maintenant je ne sais pas si c'est vrmnt utile, dans la mesure où je suppose lorsque le boiler est à température, il ne chauffe plus... enfin je suppose



jeanphi500

• 16 Février 2022

• #8

Tiens je viens de remplacer mon Shelly 1 par le modèle PM pour avoir aussi l'info de consommation.
Pour le mode AP, je n'ai eu aucun souci de branchement. Je n'ai également que L1, N et 0 qui sont branchés. Et directement j'ai le WIFI Shelly1Pm qui apparait dans mes réseaux.

Je pense que la conso est directement envoyée sur le cloud. Ca m'étonnerait qu'ils aient ajouté un espace de stockage qui permettrait d'accéder à l'historique de consommation. Ce serait trop pour l'électronique embarquée, surtout pour le prix.



diaboloche

• 16 Février 2022

• #9

Correct, sans le cloud pas de conso.

Mais on est d'accord, pour un prix pareil, c'est déjà dingue tout ce qu'il est possible de faire avec 1 Shelly



X

xquepsg

• 22 Janvier 2023

• #10

Bonjour.
J'ai une petite question.
J'ai acheté un shelly 1PM pour pouvoir superviser la consommation de mon thermodynamique.
Est ce que je peux le brancher comme sur le schéma 1 indiqué par Diaboloche?
Ensuite je n'ai plus qu'a installer l'appli sur mon smartphone et configurer tout cà.
Ca se fait facilement?
Merci



diaboloche

• 22 Janvier 2023

• #11

Oui c'est bien ça. C'est assez facile à faire



X

xquepsg

• 23 Janvier 2023

• #12

Ok merci je vais m'y mettre



Lespagnol

• 20 Mars 2023

• #13

Bonjour,

Question sur le Shelly: je viens de voir qu'il nécessite une phase et 1 neutre, quid en cas de tri 3x230?

Existe-t-il une alternative/autre modèle?

D'avance merci ;-)



jeanphi500

• 20 Mars 2023

• #14

Non j'ai du tri 3x230 aussi. Le Shelly fonctionne sans neutre, aucun souci.



Tici

• 22 Mars 2023

• #15

Bonsoir @jeanphi500

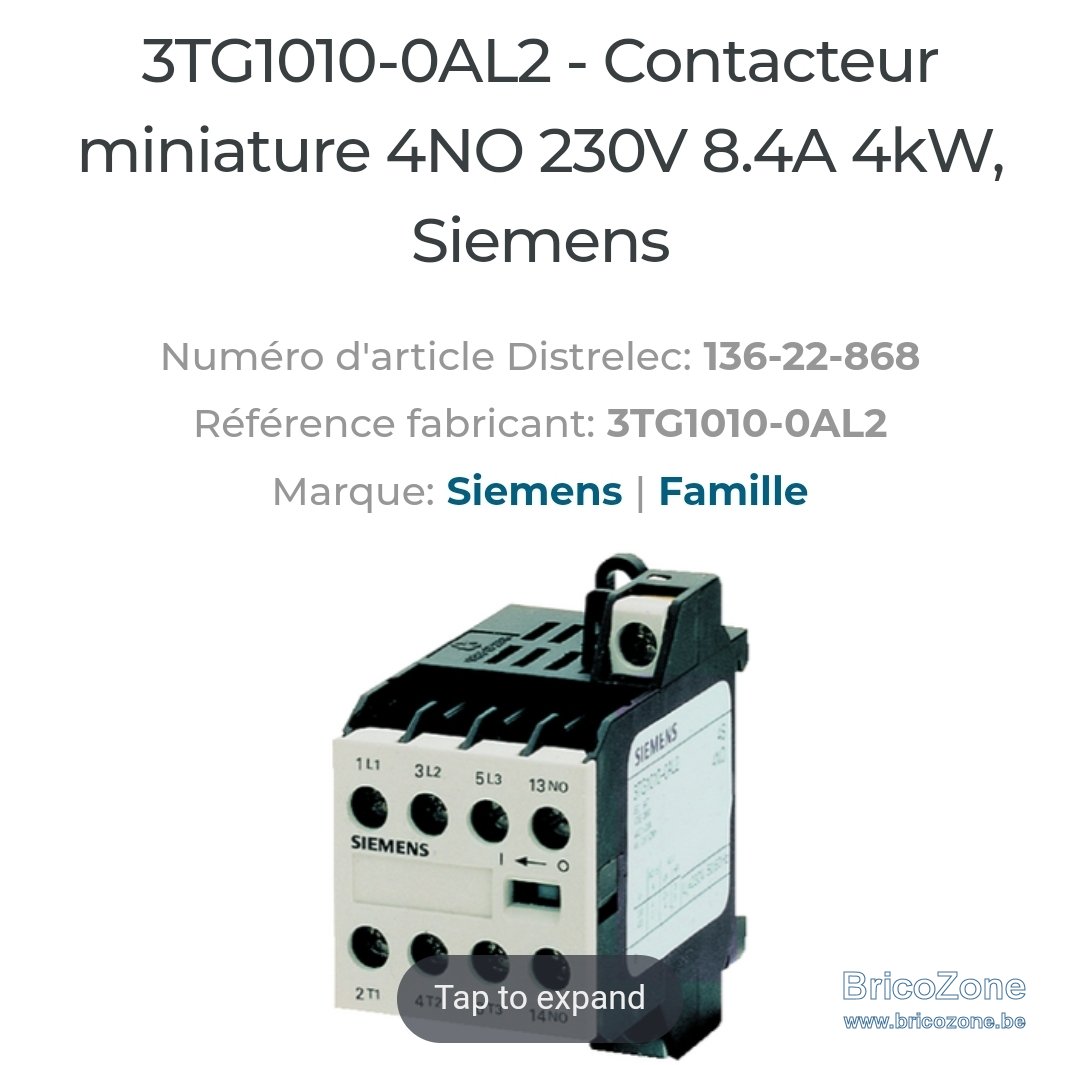

Petite question,j'ai ce contacteur au niveau du boiler. Je pourrais le remplacer par un shelly du coup? Merci



neuneu

• 23 Mars 2023

• #16

pas besoin de le remplacer le commander avec le shelly



Tici

• 23 Mars 2023

• #17

neuneu a dit:

pas besoin de le remplacer le commander avec le shelly

Cliquez pour agrandir...

Merci pour votre réponse, j'ajoute donc le shelly entre le contacteur et le disjoncteur?



Fgalette

• 23 Mars 2023

• #18

Tici a dit:

Bonsoir @jeanphi500
Petite question,j'ai ce contacteur au niveau du boiler. Je pourrais le remplacer par un shelly du coup? Merci

Voir la pièce jointe 135527

Cliquez pour agrandir...

jeanphi500 a dit :

jeanphi500 a dit:

Le Shelly combine les 2... En passant par le contacteur tu perdras également la notion de consommation...

Cliquez pour agrandir...



neuneu

• 23 Mars 2023

• #19

oui tout dépend effectivement si le Shelly doit juste commuter ou bien mesurer
en attente donc....



Tici

• 23 Mars 2023

• #20

Ok, merci pour vos réponses
