Shelly pro 4pm V2

Bonjour,

J'ai un soucis de compréhension par apport au schéma du Shelly Pro 4PM V2

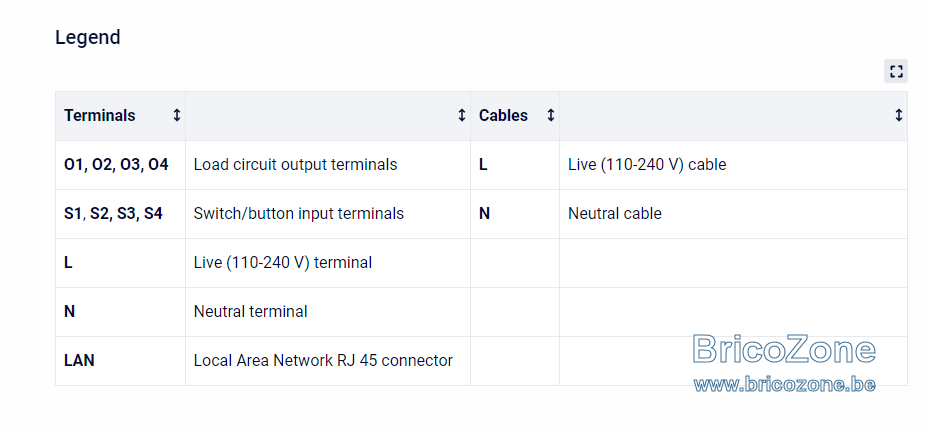

Schéma interne



Je comprends que il y a en réalité une seule phase commune de 40A maximum.
Prendre le neutre et la phase d'un disjoncteur de 40A connecté la phase à L et le neutre à N.

Ensuite, je voudrais protéger chaque sortie par un disjoncteur de 10A pour des circuits de lampe.

Je pars de par exemple 01 pour le connecter à la phase du disjoncteur puis repartir à la lampe.
Pour le neutre je repartirais du N vers le disjoncteur de 10A puis aller à la lampe.

Je souhaiterais protéger les boutons poussoir avec un disjoncteur de 6A.
La je ne comprends pas comment brancher le neutre du disjoncteur.
Lorsque je lis le schéma j'ai l'impression que le Shelly a un circuit interne pour le faire du coup impossible à faire.

Je dois donc travailler le shelly entièrement en 6² voir 10² ou je suis à côté de la plaque ?

Un petit dessin désolé c'est pas mon fort ...

Merci

Il y a 4 sorties de max 16A . En aucun cap il faut l'alimenter en 40A . Un Disjoncteur de 16A pour tout , rien de plus .

Convient pas alors.
Soit je retrouve ce produit dans sa première version ou la phase est distincte soit je me dirige vers autre chose.

Il y a cette solution :
Un disjoncteur de 6A pour le Shelly Pro 4PM V2 et les BP , en plus on ajoute 4 contacteurs . Bobine sur le 6A .
Les 4 contacteurs alimenter chacun par des disjoncteurs de 16 A .

Effectivement c'est une solution intéressante mais couteuse au moins 25€ le contacteur.
Mais je vois pas d'autre solution que la votre.

Finalement je vais mettre un disjoncteur global de 10A pour le Shelly, toutes les entrées et sorties.

Niveau RGIE ça passe ce genre de matériel ?
