Sonoff ZBmini L sur Va et vient

n3xT

• 8 Novembre 2022

• #1

Hello les bricolos,

mon installation est en 3x230V sans neutre donc..

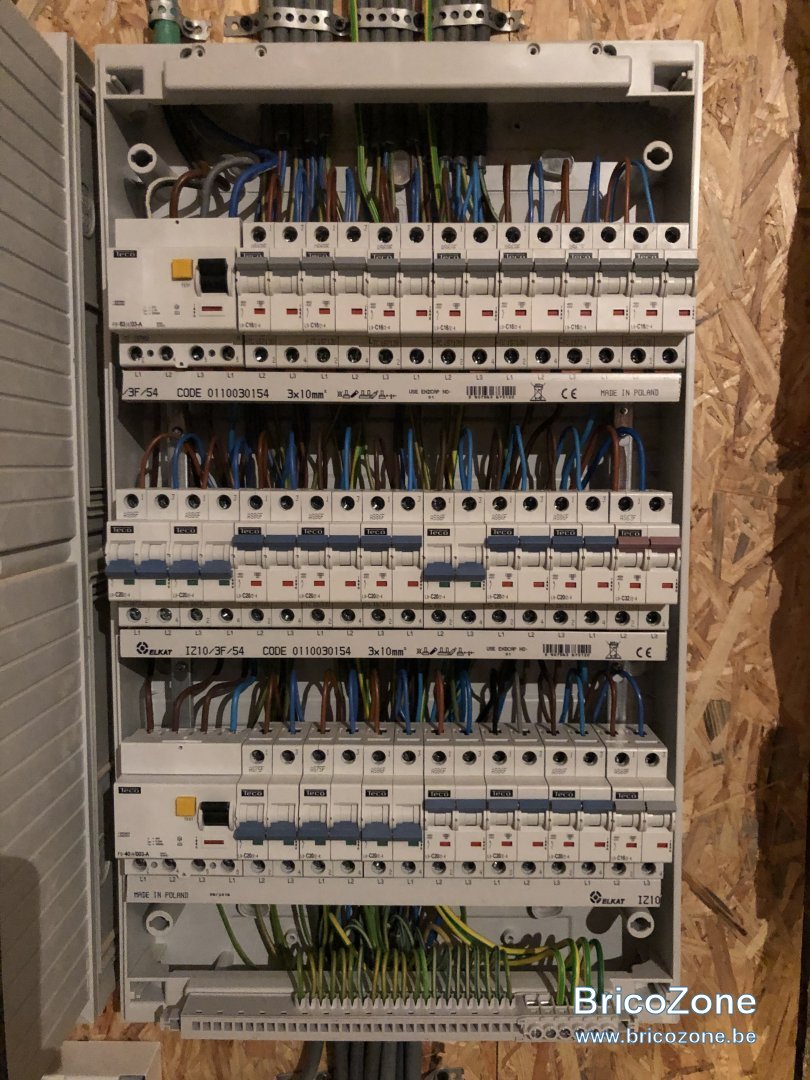

voici le tableau :

J'ai commandé des modules ZBMini Sans neutre pour mes va-et-vient du RDC

Hall : 2 VaV & 1 Inverseur
Cuisine : 2VaV & 1 Inverseur
Salle à manger : 2 VaV
Salon : 2 VaV

j'essaie donc de les connecter en commençant simple sur les 2 VaV du salon ou Salle à Manger, mais je sèche sur la connexion

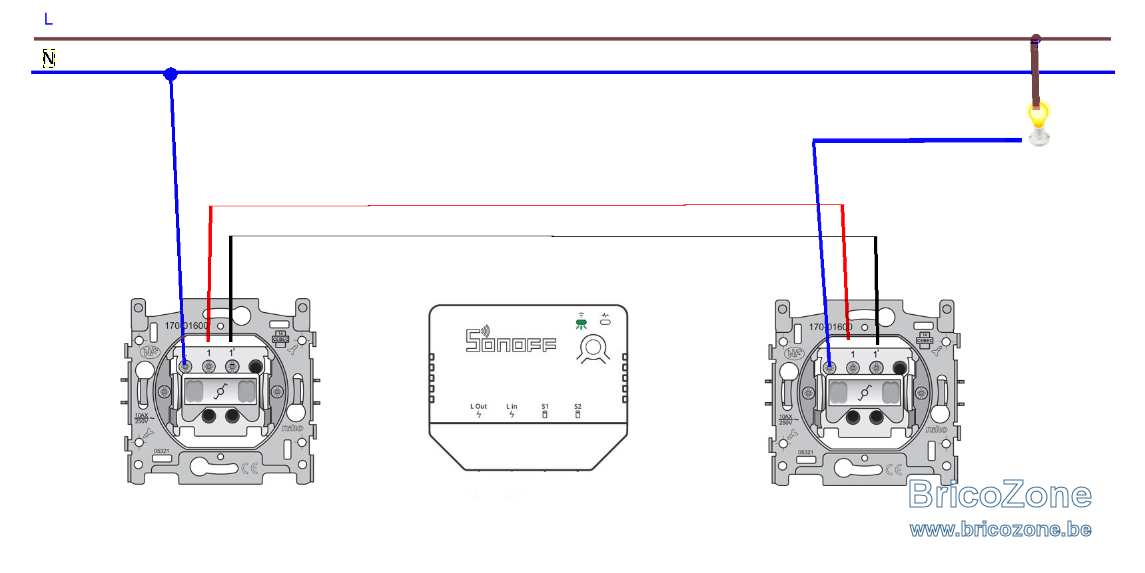

voici comment sont raccordés mes INT.

Évidemment, pour que ça soit amusant, mon électricien (#$%^) a décidé de raccorder ces INT via les points lumineux plutot que la lampe via les INT..

Sonoff recommande ce cablage là :

Description des bornes :

• L In : Entrée Phase provenant du tableau électrique
• L Out : Sortie phase vers le fil "retour lampe" de l'éclairage
• S1 : Repiquage de phase pouvant être utilisé pour relier l'entrée de l'interrupteur ou du/des bouton(s) poussoir(s)
• S2 : Bornes de connexion pour relier la sortie de l'interrupteur ou du/des bouton(s) poussoir(s)

Auriez-vous une piste pour moi ?

merciiii



Dernière édition: 8 Novembre 2022

n3xT

• 9 Novembre 2022

• #2

un ptit up



momo

• 10 Novembre 2022

• #3

Bonjour,
sur le site de "Sonoff" pas la même image!

https://sonoff.tech/wp-content/uploads/2021/03/说明书-ZBMINI-V1.2-20210305.pdf
(page 26)



RobBZ

• 10 Novembre 2022

• #4

Je vois pas le problème. Tu donnes le schéma de Sonoff, il n'y a plus qu'a l’appliquer.



n3xT

• 10 Novembre 2022

• #5

momo a dit:

Bonjour,
sur le site de "Sonoff" pas la même image!

https://sonoff.tech/wp-content/uploads/2021/03/说明书-ZBMINI-V1.2-20210305.pdf
(page 26)

Cliquez pour agrandir...

ce n'est pas le même module celui ci necessite du Neutre que je n'ai pas

RobBZ a dit:

Je vois pas le problème. Tu donnes le schéma de Sonoff, il n'y a plus qu'a l’appliquer.

Cliquez pour agrandir...

j'ai juste buggé et paniqué

ça devrait ressemblé à ça chez moi (sur le bas)



j'ai la chance d'avoir un 5G qui part d'une boite à l'autre pour amener la phase et avoir le retour luminaires dans le meme blochet, je devrait tester asap



flashman

• 11 Novembre 2022

• #6

Sauf que c'est toujours la phase que l'on coupe... Donc, il faut inverser les couleurs.



n3xT

• 11 Novembre 2022

• #7

le soucis c'est que comme expliqué plus haut

"Évidemment, pour que ça soit amusant, mon électricien (#$%^) a décidé de raccorder ces INT via les points lumineux plutot que la lampe via les INT.."

et tout mes interupteurs en VaV sont cablés avec le bleu comme "phase"



keeper

• 11 Novembre 2022

• #8

en même temps, en belgique on a pas souvent de neutre sur du 230V il me semble, si ça tombe c'est également ton cas



flashman

• 11 Novembre 2022

• #9

Le réseau 400V est largement majoritaire... Le 3x230V est juste une relique qui persiste. Et même si pas de neutre, on est toujours censé faire comme s'il y en avait un.


Maintenant, la couleur des fils n'est pas obligatoire sauf pour la terre. Aucun souci à utiliser du bleu pour une phase si pas de neutre.



RobBZ

• 11 Novembre 2022

• #10

Le sonoff à besoin d'être alimenté. Le "neutre" est donc nécessaire.



n3xT

• 11 Novembre 2022

• #11

le plus triste dans mon cas, c'est que c'est un nouveau compteur qui date de 2019

Mais quitte à devoir ouvrir mes blochets, je vais quand même voir si je n'ai pas la possibilité de modifier ce "neutre brun" qui va à la lampe et cette "phase bleue" dans les INT. Car ça ne me plait pas d'avoir du courant constant sur mes point lumineux.. Et vu que c'est juste un chipotage dans des wagos ça devrait être possible.



momo

• 11 Novembre 2022

• #12

Bonjour,

n3xT: "mon installation est en 3x230V sans neutre donc.."

Pourquoi vouloir changer quelque chose qui n'existe pas?

Que le fil soit bleu ou rose ne change rien dans la situation actuelle,
uniquement en cas de changement vers du 3x400+n.



n3xT

• 11 Novembre 2022

• #13

afin de pouvoir garder une logique de "le fil bleu dans le bleu et le fil brun dans le brun"

le terme "neutre" est utilisé comme "faux neutre bleue".. enfin je me comprends et RobBz aussi je pense



G

Genelec

• 20 Novembre 2022

• #14

Bonjour,

Je ferai au plus simple, après à voir où mettre le sonoff selon les câbles disponibles (côté lampe ou interrupteurs ?).
