Va et vient Domotisé possible avec interrupteurs tactiles et ZBMini L2 ?

  • Forum Electricité - Domotique
  • Auteur du sujet Auteur du sujet berniebon
  • Date de début Date de début
  • #1
Bonjour la communauté,

J’ai un va et vient classique que je souhaite domotiser (Zigbee) avec la contrainte d’utiliser des interrupteurs tactiles (les autres interrupteurs étant tactiles, il faut que ceux-ci le soient aussi – WAF ;-)).

Je peux gérer le va et vient avec Home Assistant mais je souhaite que le va et vient puisse fonctionner sans zigbee.

J’ai un sonoff ZBMIMI L2 disponible.

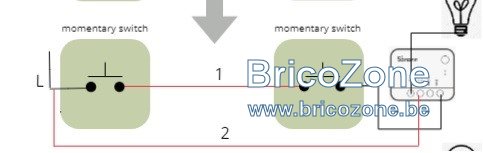

Je pense acheter ces interrupteurs va et vient tactile classiques non domotisés (monostables à priori, [https://fr.aliexpress.com/item/1005003097812230.html](https://fr.aliexpress.com/item/1005003097812230.html)) et mettre le ZBMINI L2 en bout de chaine, coté retour lampe, tel que sur le schéma ci dessous, avec le schéma de connexion des interrupteurs.

Ces interrupteurs n’étant pas des boutons poussoirs classiques, je me demande si cela fonctionnera.

Quelqu’un a t-il une réponse ou un retour d’expérience à ce sujet?

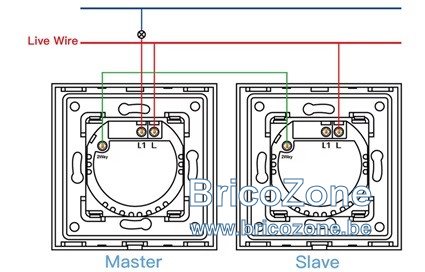

(en pièce jointe, le cablage du ZBMiniL2 en va et vient avec des poussoirs classiques, ainsi que le cablage des interrupteurs tactiles que je souhaite acheter..)

Merci d’avance,




  • #2
Le schéma 'vert' au #1 ne peut fonctionner que si les deux BP sont enfoncé simultanément....
Pour le schéma en dessous cela semble être un chainage voir si cela fonctionne avec le N inter désiré;

  • #3
Merci de votre réponse BG1000, je vais faire le test.
