Sony Bravia KDL40Z4500 ne s'allume plus .

benoki

• 21 Juin 2018

• #1

D'un seul coup , pof , plus.
Je suppose que la tension de veille est niquée aussi car la LED ne s'allume plus non plus.

D'autres forums font mention d'un fusible thermique à 6.8Ohms / 5W , et d'une thermistance SM137A0 calibrée à 142°.
C'est juste que je ne les retrouves pas sur la carte ni dans le commerce,
Merci pour une piste ...



pegase

• 22 Juin 2018

• #2

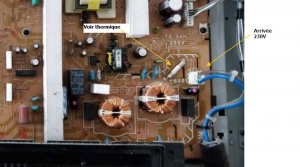

Vérifier le fusible thermique de 6,3A près de l'alimentation 230V s'il est bon (ok) vérifier la piste à l'arrière

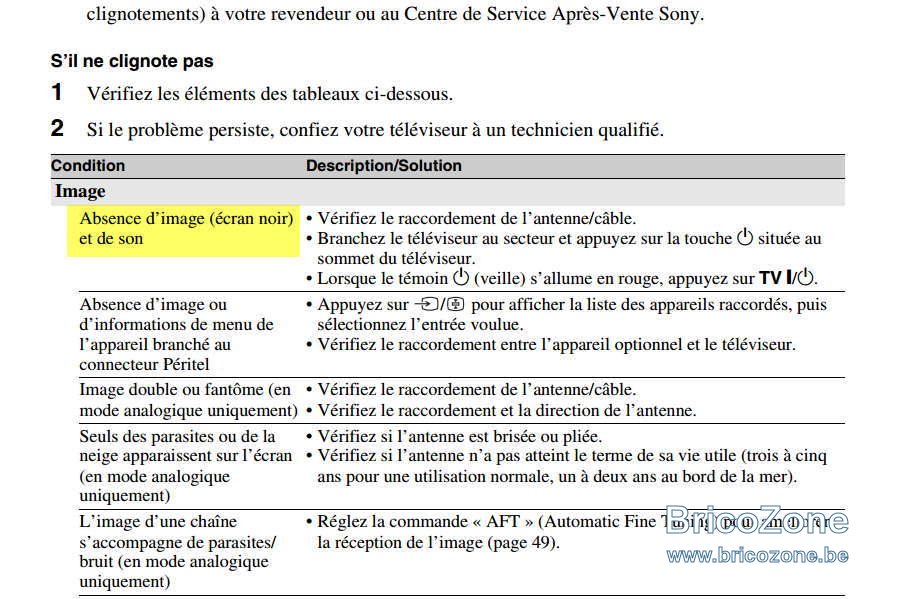

le mode d'emploi est ICI



Dernière édition: 22 Juin 2018

roomulus

• 23 Juin 2018

• #3

Bonjour,

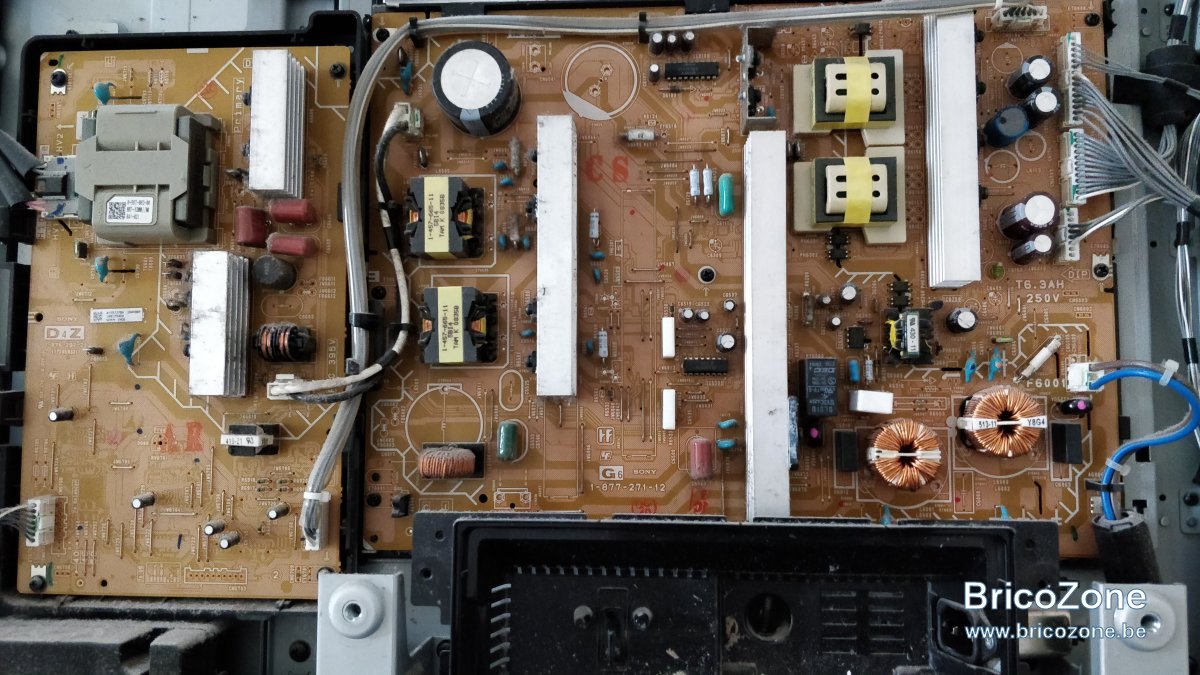

Peux-tu mesurer la tension "standby" sur la pin 7 (STBY) du connecteur JW6085 (en haut à droite) ?
Si 3.3V, l'alim auxiliaire est OK.
Si 0V, voir le fusible principal F6001. Il y a une grosse résistance R6022 pour le "soft start" à côté du relais, il faut la vérifier.



benoki

• 24 Juin 2018

• #4

Hello !
Merci des réponses ,

tensions stand - by = 0v , fusible ok , résistance OK



roomulus

• 24 Juin 2018

• #5

Bonjour,

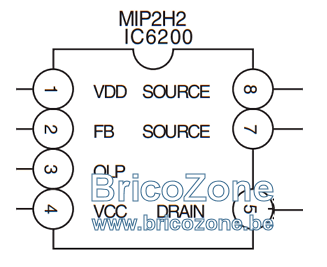

L'alimentation auxiliaire (standby) est pilotée par IC6200 (MIP2H2).
La résistance fusible R6200 (10Ω) est à vérifier.
Si elle est OK, il faut mesurer la tension entre une de ses pattes et la patte 8 de IC6200. (Il devrait y avoir 325V DC).
Si elle est coupée, il faut la remplacer avec IC6200.
Il faut ensuite mesurer la tension d'alim de IC6200 entre les pattes 4 (VCC) et 8 (Il devrait y avoir ±12-18V).

Perso, je pense que le MIP2H2 est HS, c'est une panne courante.



benoki

• 4 Juillet 2018

• #6

Résolu c'etait bien le MIP merci !!!



B

Benjhoo

• 27 Novembre 2018

• #7

Bonjour,
je me permets de ranimer ce sujet car je rencontre actuellement le même problème pour la même télé.

Par contre, je suis une bille en électronique alors j'aurai bien besoin de vos conseils d'experts.
D'après ce que j'ai lu, le problème pourrait venir de la résistance R6200 et du MIP IC6200.

J'ai testé la résistance, elle affiche bien 10Ω.
En revanche, j'ai des relevés bizarres pour les tensions mais je ne saurais dire si c'est parce que le MIP est mort ou si c'est moi qui fait mal le relevé...
On est bien d'accord sur le fait que le cordon doit être branché sur le secteur pour faire les relevés ?

Voici ce que j'ai :
- Tension entre la résistance et le MIP (patte 8) : 2,54 V sur calibre 20
- Tension d'alim de IC6200 (entre patte 4 et 8) : 0,27 V sur calibre 2

Est-ce que quelqu'un pourrait m'éclairer ?

Merci par avance.



esprit_de_sel

• 27 Novembre 2018

• #8

(pour suivre, des fois que ma KDL-40EX40B me fasse une flingue et aie cette carte en commun avec votre modèle)



P

pbond

• 16 Septembre 2020

• #9

Bonjour,
Merci Roomulus pour toutes ces explications très claires, j'ai donc effectué le changement de la résistance de 6.8 ohms, commandée chez RS dans l'après-midi , livrée le lendemain matin, et le téléviseur remarchait dans la matinée.
merci.
pbond



L

lobernard

• 5 Novembre 2020

• #10

Bonjour, j'ai le meme probleme de non-allumage sur la KDL-Z4500 et je mesure les memes valeurs que Benjhoo:
- J'ai testé la résistance R6200, elle affiche bien 10Ω.
- Tension entre la résistance et le MIP (patte 8) : 2,54 V sur calibre 20
- Tension d'alim de IC6200 (entre patte 4 et 8) : 0,27 V sur calibre 2

Du coup, est-ce un pb de MIP IC6200 ? Ou bien est-ce autre chose ?
merci



R

RBarata

• 31 Décembre 2020

• #11

Bonjour,
J’ai rencontré le même soucis d’allumage de ma TV KDL52-Z 4500
J’ai suivi les recommandations et opération des ce post.
Apres un nombre certain de mesure, un doute s’est présenté quant au sucre R6022.
Commandé le lot de 5 pour 2,80€ et changé, la télé refonctionne à nouveau.

Petite precision, je n’y connais absolument rien en électronique.
J’ai achète a appareil de mesure, ai appris a l’utiliser
J’ai acheter un fer à souder et une pompe à soudure dont j’ignorais jusqu’alors l'existence.

merci



S

sof26

• 14 Juillet 2021

• #12

Bonjour,

Je me permets de répondre car je souhaite remercier les personnes ayant débattu sur le sujet et je souhaitais apporter ma pierre à l'édifice.

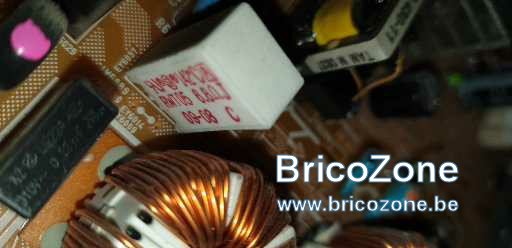

Pour ma part c'était bien la résistance blanche qui était HS suite aux différentes mesures.

J'ai acheté en remplacement chez RS un lot de 5 résistances equivalentes "Résistance Bobiné 6.8Ω ±5%, 5W" https://fr.rs-online.com/web/p/resistances-traversantes/1997696/

J'ai démonté délicatement le dos de la télé et la carte en question en prenant soin de retirer préalablement les nappes.

Avec un fer à souder, j'ai remplacé la résistance et hop plus qu'à remonter le tout.

J'en ai profité pour faire un dépoussiérage et elle est repartie pour longtemps je l'espère.

Merci à vous!



R

R1200R

• 3 Août 2021

• #13

bonjour a tous
je vous remercie de ce tuto formidable qui m'a permis de tester les divers composants et de faire cette réparation,c'est bien la Résistance Bobiné 6.8Ω ±5%, 5W merci a sof26 pour le lien directe (rs pro) qui mon aiguiller ver le site particulier, et aussi merci au membres qui on participé ce qui m'a bien aidé
A voir dans le temps

encore bravo et merci R1200R



S

Savinyl

• 17 Novembre 2021

• #14

pbond a dit:

Bonjour,
Merci Roomulus pour toutes ces explications très claires, j'ai donc effectué le changement de la résistance de 6.8 ohms, commandée chez RS dans l'après-midi , livrée le lendemain matin, et le téléviseur remarchait dans la matinée.
merci.
pbond

Cliquez pour agrandir...

Bonjour de même ma TV ne s'allume plus... J'ai un doute sur le composant R6202 c'est une résistance ? Si oui je devrais tester comment ? Avec ohmettr en mode bip ou contact il se passe rien ni en lecture ohm



S

sof26

• 17 Novembre 2021

• #15

Oui en fonction ohmetre si tu ne relève aucune résistance c'est qu'elle est à remplacer.



S

Savinyl

• 17 Novembre 2021

• #16

j'ai acheté en remplacement chez RS un lot de 5 résistances equivalentes "Résistance Bobiné 6.8Ω ±5%, 5W" https://fr.rs-online.com/web/p/resistances-traversantes/1997696/
Si tu es ok pour m'en envoyer une car je suis dans le même cas ... Je te fais un virement PayPal ou un truc du genre si tu veux?
Cdlt



S

Savinyl

• 17 Novembre 2021

• #17

sof26 a dit:

Oui en fonction ohmetre si tu ne relève aucune résistance c'est qu'elle est à remplacer.

Cliquez pour agrandir...

Merci en changeant de calibre ai réussi à afficher une valeur de résistance donc ok je pense par contre la grosse blanche de 6,8 ohm semble grillée ( suite au démontage de la plaque et des nappes pour accéder au CI envers) personne a une résistance en rab les frais de port coûte plus de 10 fois le prix de ce composant.... Merci bcp par avance



S

sof26

• 17 Novembre 2021

• #18

J'en ai contactez moi en message privé



S

Savinyl

• 10 Décembre 2021

• #19

sof26 a dit:

Oui en fonction ohmetre si tu ne relève aucune résistance c'est qu'elle est à remplacer.

Cliquez pour agrandir...

Bonsoir j'ai remplacé cette résistance et tjs rien .... Je sais pas si j'ai bien fait le boulot mais tjs écran noir sans témoins de veille ....



S

sof26

• 10 Décembre 2021

• #20

Verifie la résistance aux bornes de la nouvelle résistance et les connexions de toutes les nappes (débrancher puis rebrancher)
