Structure plancher et charpente cabane sur pilotis

Bonjour la communauté,

je sollicite vos bons conseils pour réduire les risques de tuer mes enfants dans notre projet de grande cabane sur pilotis.
Une plate-forme entièrement couverte à 1.5m de hauteur de 3m*4.2m. A l'intérieur, une cabane de 210*260 cm avec structure en SLS, avec une hauteur permettant de s'y tenir debout quand ils seront aussi plus grands. La cabane aurait une grande ouverture servant de bar pour servir des grenadines à papa qui s'installerait dans le hamac protégé du soleil sur la terrasse suspendue. Il ne fait pas contredire les rêves des enfants...
J'en ai même rêvé cette nuit... La charpente est-elle bien dimensionnée? Merci de votre aide pour enlever mes derniers doutes. lol

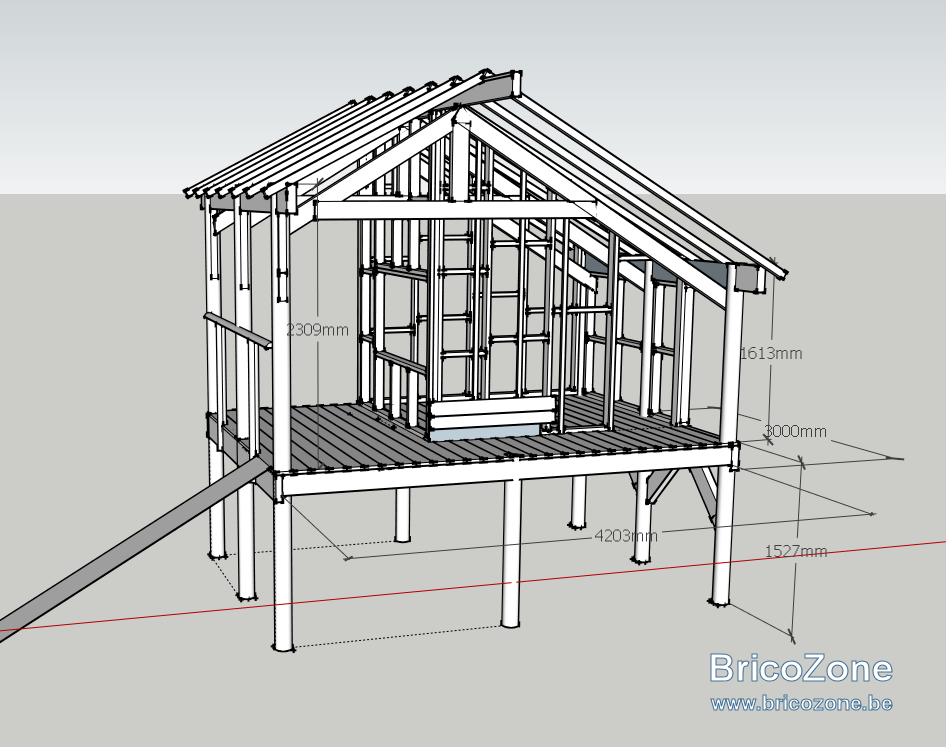

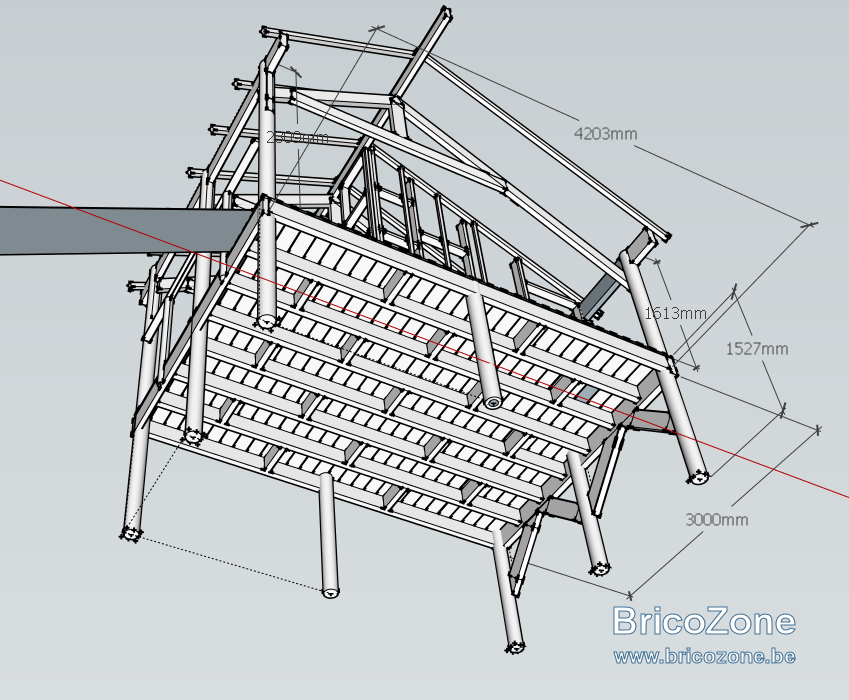

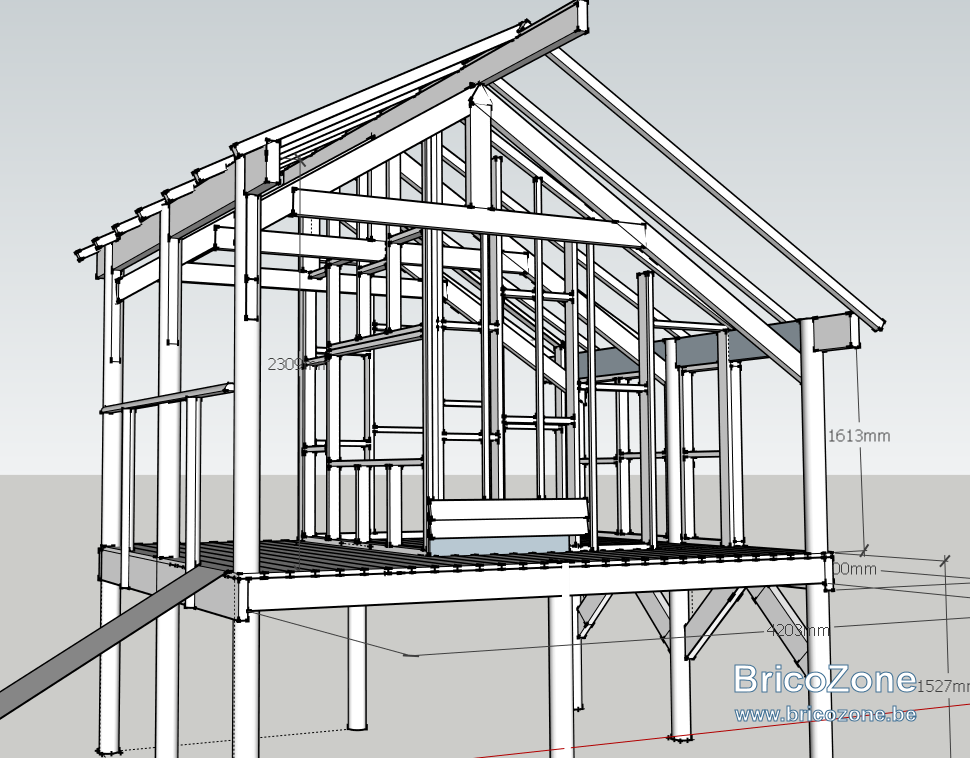

Voici mes plans (il manque les "détails" comme les gardes-corps, escaliers, etc..)


Poteaux épicéa fraisés diam 140, fixés au sol sur H à sceller dans des plots béton. Entailles à faire dans les poteaux pour insérer les H.

Plancher :
- 2 madriers 75*225 de 300cm insérés dans les poteaux découpés avec des encoches à mi-bois et boulonnés avec des tiges filetées de 10mm.
- solives de 63*175 de 405cm fixés par des étriers sur les madriers, avec espacement de 41cm. Entretoises de même section.
- tous les poteaux seront accompagnés de contreventement (en 63*175?) fixés par tirefonds.

Charpente:
- sablières de 63*175 (ou 75*225 je ne sais pas...) insérées dans le haut des poteaux (avec boulonnage tiges filetées)
- 3 fermettes espacées donc de 150 cm, mais je ne sais pas quelle section prendre? 45*120? La faîte du toit sera décalée pour avoir une hauteur plus importante côté terrasse. Et il faut qu'elles supporte mon hamac (avec moi dedans..)
-fixation des fermettes : sur poteaux, par le côté avec tiges filletées encore; mais comment les assembler sans tenon-mortaise? plaques-métalliques? tirefonds?
-panne-faitière de.. 63*175 ou 75*225?
- chevrons tous les 60cm, de 48*63.

J'avais dessiné au départ sans fermettes en montant les poteaux intermédiaires jusqu'à 4.7m sur lesquels j'encoche la faitière, mais vu la hauteur, j'avais des doutes.. Est-ce que les chevrons seuls seront suffisant pour solidifier la charpente?

Toiture:
- sous-toiture, liteaux, contre-liteaux puis bardeaux en planche de palettes (j'ai passé tout l'hiver à les récupérer et démonter..)
Le fait d'avoir choisit ce revêtement oblige aussi à avoir une pente de min 30°.

Cabane :
SLS de 38*89 puis lattage et bardage en planche de palette tjs.

--> Est-ce que la structure du plancher et de la charpente tiennent la route?

--> Serait-ce possible de remplacer les sablières, fermettes et panne faitière par des rondins pour une question d'esthétique? Mais quel diamètre alors? 10-12-14..?

Merci d'avance...

Si on en croit le logiciel de "Infobois", pour des gîtes 63x175 en 405 de long, il faut un entraxe de 30 cm avec un plancher de 11 mm au minimum. (Ceci est purement indicatif)
(https://houtinfobois.be/informations-techniques/logiciels-de-calcul/)

Autre chose, vu les dimensions de la construction, on se rapproche plus de l'abri de jardin que de la cabane de jeux pour enfants.
Voir si ce bâtiment répond bien aux prescriptions urbanistiques.

A.L. a dit:

Si on en croit le logiciel de "Infobois", pour des gîtes 63x175 en 405 de long, il faut un entraxe de 30 cm avec un plancher de 11 mm au minimum. (Ceci est purement indicatif)
(https://houtinfobois.be/informations-techniques/logiciels-de-calcul/)

Cliquez pour agrandir...

J'avais regardé mais pas assez bien en effet. du coup, autant rester tout en 75*225 avec entraxe de 75cm; ca revint même moins cher en bois....

honnêtement, je vois pas l'intérêt d'avoir une telle structure à au final +/-140cm du sol
si le sol était en pente ça pourrait le faire, ou un énorme arbre porteur, ….

je laisse les pros pour les dimensionnement, mais ça serait moi je mettrais (des) pied(s) au centre aussi vu le retour des charges ….on est plus à x pieds près

Exact, il faudrait au minimum augmenter les sections des gîtes sous les parois de la cabane.
Ou, comme dit neuneu, ajouter des poteaux.

@Nicolata bonjour,

Dans un premier temps, je modifierais le sens de portée des solives du plancher.
Les 63 x 173 mm seraient plus confortables sur 3.00 m de portée que sur 4.20. Cela augmenterait aussi selon moi la rigidité dans ce sens. Les poteaux ronds ? L'inertie de poteaux carrés est plus grande des 140 x 140 mm par exemple. Ne pas perdre de vue la prise au vent et les charges sur les poteaux + fluage......
Si rien ne s'oppose à ces modif. on peut peut-être aller plus loin dans la conception. Comme dit plus haut on est plus ici dans une cabane de Robin des bois et il faut tout penser comme une habitation sans l'isolation ni technique spéciales mais point de vue stabilité c'est pas triste

Merci @fradeco de ton aide; ton retour en forme tombe à pic

A la base, je voulais aussi mettre les 63*175 dans le sens de la largeur mais j'ai fait ce choix pour un problème de disponibilité des 2 madriers de supports en 75*225, ils n'existentqu'en 420-480-540, du coup, ça faisait deux chutes de 120cm. Mais bon, pas grave, je suis ton conseil.
Donc je pars sur les 2 madriers de soutien en 75*225 sur la longueur des 3m. Mais pour la largeur, je pencherais plus pour rester en fait sur des 63*175 afin d'avoir une entraxe moindre (je garde 40 cm d'entraxe ou je peux augmenter? le logiciel d'Houtin dit 70 cm..). Sinon, je fais tout en 75*225, mais le logiciel dit une entraxe de 105cm..

Pour les poteaux ronds, en plus d'être un peu moins cher, c'est aussi surtout pour une question d'esthétisme. Je trouve que c'est plus joli et permet de "casser" un peu le côté massif de tous les bois carrés/rectangulaires. Je voulais même à la base des poteaux en robiniers poncés, mais ça tue trop le budget..

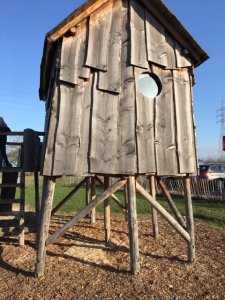

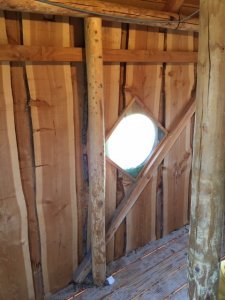

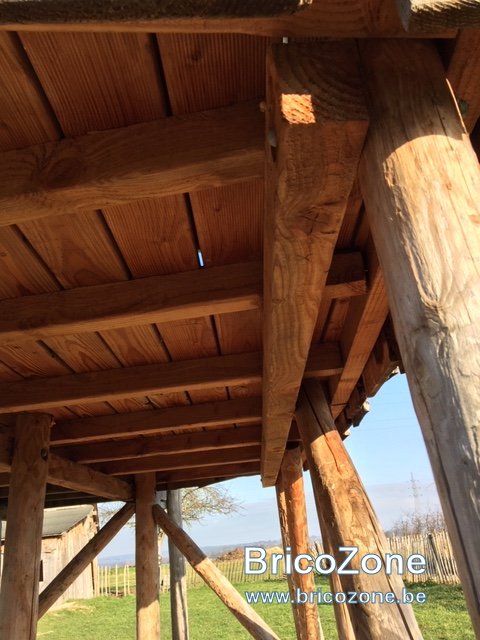

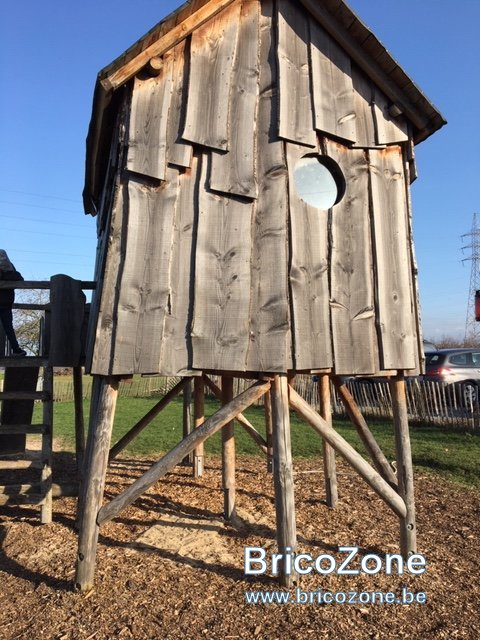

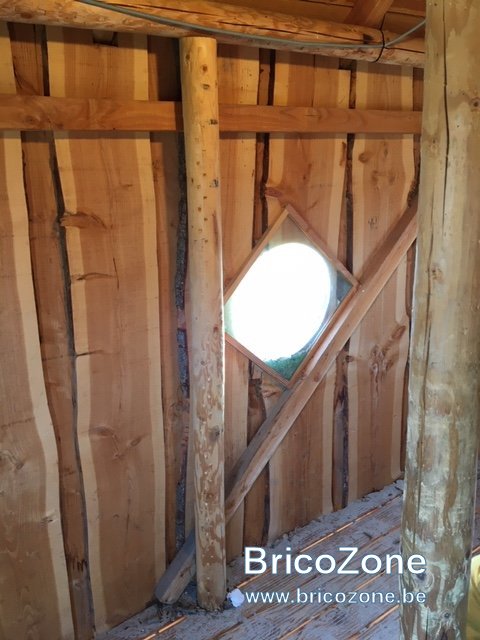

Mais si tu me dit que c'est pas une bonne idée au niveau solidité, ça me donne moins envie.. J'avais pris un peu modèle sur la cabane ci-dessous. Mais ici, les solives sont fixées simplement sur le côté des poteaux sans entailles.




merci d'avance

Re bjr,

Comme le support sur pilotis va être soumise aux variations de t° et d'humidités il faut l'envisager comme une terrasse en bois. Compte tenu que cette surface doit également supporter une construction, il faut la rendre la plus rigide possible.
Voici donc pour info, sans prétention, à titre indicatif et sous toutes réserves mêmes quelconques, ce qui résulte d'un calcul simplifié selon l'Eurocode 5

Si on considère une charge de 500 kg/m² dont 200 kg/m² de charges possibles + 300 kg/m² de charges permanentes uniformément réparties comme suit :

• Plancher de résineux autoclave ép. 25 mm = 12 kg/m²
• Poids propre des solives de résineux autoclave = 19 kg/m²
• Surcharge construction 270 kg/m²

Dans cette hypothèse pour une classe de service 3 (Extérieur) il faudrait mettre en oeuvre pour une portée de 3.00 m des solives de résineux autoclave de classe C 24 d'une section de 73 x 223 mm espacées de 40 cm d'axe en axe et ceci sur la base d'un état limite de service dont le résultat du calcul de la flèche nette finale est inférieur à la flèche maximum admise dont la contrainte correspond à la formule 3.000 / 300 = 10 mm.
Chaînage d'entretoises de même section tous le +/- 1.50 m.
Les pilotis diam. 140 mm ht libre sur 1.50 m = OK
Les longueurs de 4.20 m et 3.00 m seront divisées en deux parties égales
Les poutres de support de 4.20 m seront aussi de section 73 x 223 mm.
Pour le reste de la superstructure (cabane) des montants de 63 x 63 mm avec des entr'axes de max. 50 cm et des bastaings de 63 x 173 mm pour des portées de 1.50 m sont OK.
Ne pas sous estimer l'utilité des contreventements.

J’adore tes réponses! Y’a tjs des passages qu’on doit relire 3 fois pour bien comprendre mais tjs super instructif. Mille merci
Si je comprend bien, c’est pas obligatoire de mettre un 9eme poteau au milieu de la plate-forme alors? Comme disais neuneu, je n’en suis plus à un en plus

Pour les contreventements, je pensais bien sûr en mettre sur chaque poteau dans les deux sens.

enfin, pour la cabane, je t’avoue que je ne comprend pas où je dois mettre des « bastaings pour des portées de 1,5m »? Tu parles de la panne faîtière et les sablières de la charpente?

Oui, en + de la charge d'exploitation de 200 kg/m² la charge permanente sur sur la surface de plancher est de 300 kg/m² ou * 12 m² = 3.600 kg. Il y a de quoi faire.
Portée de 2x 1.50 m pour les sablières et la faîtière en 63 x 173 mm
Les arbalétriers pourraient être en 38 x 173 mm
Pour les parois il faudra quand même placer une semelle basse sur le plancher pour ancrer les montants et répartir les charges.

Super, merci. Je vais modifier mon plan (j’aurais tout mon temps si les écoles ferment)

Bonjour, Je me permets de savoir si vous avez avancé sur ce projet? J'imagine que oui vu que les écoles sont fermées depuis 2 mois ... je rigole bien-sûr.
J'ai un projet similaire donc n'hésitez pas à partager vos infos!
Bonne journée!

Salut,
Le projet est terminé... mais pas la réalisationcar il fallait attendre que les magasins de matériaux réouvrent pour le béton.. Mais les trous sont faits, le béton sera coulé cette semaine normalement.
Le bois est commandé et la quincaillerie déjà reçue.
Bref, y’a plus qu’à passer au concret quand je me serais rendu compte de mes erreurs, je t’en ferais part..

Bonjour,

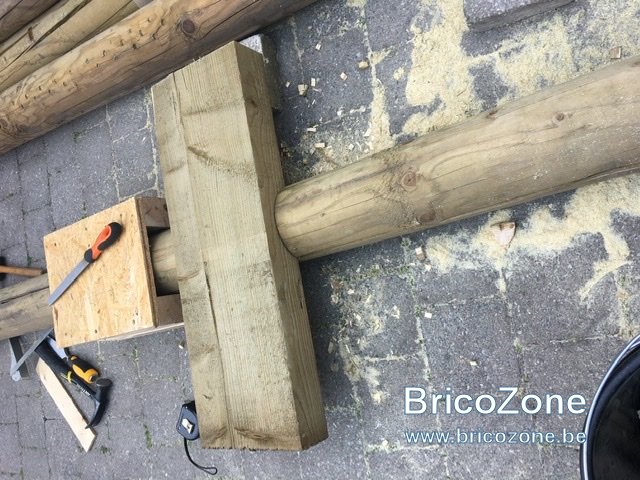

Ça avance, je commence les encoches pour lier les poteaux et les bastaings qui serviront d’appui à la terrasse.
J’ai une question sur les encoches justement. Je pensais les faire à mi bois (3,75 cm sur les bastaings et 3,75 sur les poteaux). Finalement, je me demande si ne faire des encoches de 4,5 cm que sur les poteaux ne serait pas suffisant?
Les poteaux font 135 mm de diamètre et les bastaings 75x225.
La terrasse fera 420x300, avec 8 poteaux.
Merci de vos bons conseils..
