Surtension réseau détectée par l'onduleur

G

Guy_4537

• 29 Mai 2011

• #21

Je suis nouveau sur le site.

J'ai des panneaux depuis le 11 avril de cette année 2011 et mon onduleur décroche dès que j'essaye de produire plus de 3 KW (entre midi et 18 heures). La tension monte progressivement de 243 volts jusqu'au décrochage à 252,5 volts. Comme j'attends l'accord de tectéo depuis un mois et demi , je n'ai pas encore osé lancer l'installation sauf pour des tests ponctuels.

Tectéo a changé de phase mais le problème subsiste. Il semble que je suis en bout de ligne et 5 autres producteurs sont installés sur la même ligne depuis le 1 er janvier.

D'autres personnes ont ils le même problème? Comment ont-ils résolu le problème?

D'autre part, je suppose ne pas être le seul a me plaindre de la lenteur que tectéo met pour donner son accord de production. (plus de 2 mois et demi actuellement)



D

didier7830

• 29 Mai 2011

• #22

bonjour ,
j'ai eu le même problème : lors d'éclaircie brutale une monté en tension et ça déclenche
on a testé toute l'instalation pendant des semaines , pour finir Orès est venu , ils ont reserré tous les contacts dans le compteur , dans la boite ( à la rue ) et au piquet qui allimente la boite
depuis plus rien .......... nikel



Pietje

• 30 Mai 2011

• #23

(Re ;-) ) Bonjour Guy et bienvenue,

Pour tout dire, la tolérance maximum pour les différences de tensions est de 10%, ce qui fait bien 253 Volts. C'est le seuil défini par défaut dans l'onduleur. (SMA)
Pour ORES, contacté par téléphone, cette tolérance est même inférieure...
Voir ici pour l' illustration du phénomène:
https://www.bricozone.be/showpost.php?p=402045&postcount=269

Avant de changer de phase, j'avais augmenter ce seuil à 260 Volts (onduleur SMA)
Ce n'était pas suffisant!

Après le changement sur une phase qui "fluctue" entre 225 et 235 volts, plus aucun problème.

Il faudrait "surveiller" les tensions réseau et détecter toutes les surtensions.

C'est le GRD qui DOIT équilibrer son réseau pour ne pas dépasser la tolérance en tension.
-D'une part, ils auraient déjà du intervenir dans votre cas.
-D'autre part, c'est bien la raison pour laquelle une nouvelle installation photovoltaïque DOIT être déclarée au GRD.
Et malheureusement, tant que votre GRD ne vous aura pas donné l'accord de production, ils n'ont aucune obligation. (Sinon vis à vis de vos voisins... Groupez-vous. Il est probable que vos voisins ont aussi le même problème, peut-être sans le savoir)

L'alternative est d'augmenter le seuil de "décrochage". Contactez votre installateur pour ce faire

Pietje



jeanphi500

• 30 Mai 2011

• #24

Comme deja dit, outre chez Tecteo ca peut egalement venir de chez vous si l'impedance reseau est trop importante. Avez vous de grandes longueurs de cable cote AC? ENtre onduleur et tableau ou entre tableau et compteur reseau?



G

Guy_4537

• 30 Mai 2011

• #25

Merci à Pietje, Jeanphi, Didier pour leur coopération.

Mon problème: La tension relevée hors charge est de l'ordre de 240 volts chez moi (onduleur éteint).
Tectéo a relevé la même tension sur les 3 phases.

Il ne s'agit donc probablement pas d'un problème d'impédence entre mon compteur et le "piquet" en face de l'immeuble.
Il ne doit pas non plus s'agir d'un problème d'impédence entre l'onduleur et le compteur, la tension relevée étant la même des 2 cotés.

Comme la tension est normale hors production, les voisins n'ont pas de raisons de se plaindre.

D'après le technicien Tectéo, ils commencent à y avoir de plus en plus ce genre de problème.

Eventuellement, il faudrait voir si ma production perturbe la tension des voisins, mais pour celà, en principe, il faut l'accord de Tectéo.

Ce qu'il faudrait, c'est que ceux qui ont des décrochages se signalent et expliquent comment leur problème a ou n'a pas pu être résolu.

D'autres ont-ils aussi a se plaindre des délais vraiment longs de Tectéo? Plus de 2mois et demi pour donner l'accord....



jeanphi500

• 30 Mai 2011

• #26

Pour les delais de Tecteo, j'en suis a 8 mois d'attente ;-)

C'est un peu different puisque dans mon cas c'est une extension donc un formulaire different. Et apparemment ils donnent la priorite aux nouvelles installations.

Pour en revenir a votre probleme de tension:
Le probleme c'est qu'il faudrait relever la tension hors charge et en charge pour detecter le probleme d'impedance. La difference des 2 vous donnera une indication sur l'impedance du reseau vu de chez vous. En theorie si vous avez des decrochages dus au reseau et aux nombreuses installations sur la meme ligne vos voisins ont le probleme egalement.

Donc faites tourner un appareil type chauffage SDB 2000W et prenez la tension chez vous et au niveau du poteau.



Dernière édition par un modérateur: 30 Mai 2011

Pietje

• 30 Mai 2011

• #27

D'accord avec JeanPhi, Guy,

Dans le but de vous aider plus avant, quel est votre onduleur?
Avez-vous un message d'erreur de l'onduleur à nous fournir?

Chez moi (onduleur SMA), c'est (c'était) ceci:

1/ 14:51:23;592;1401;Incoming;Warning;État;Défaut de la tension du réseau
2/ 14:52:02;593;1401;Outgoing;Info;État;Défaut de la tension du réseau
Cela correspond à la mise en sécurité de l'onduleur (1) et quelque temps après, le redémarrage (2). C'est une surgharge tension > 253 Volts

Ou découvert récemment:

14:01:06;612;3800;Incoming;Warning;État;Courant de surcharge DC
14:01:54;613;3800;Outgoing;Info;État;Courant de surcharge DC

Et ce dernier ne m'inquiète pas parce qu'il est très peu fréquent...

Chez vous ?

Pietje



Brie Kolo

• 30 Mai 2011

• #28

Bonsoir,

Ce problème survient-il également avec des panneaux SP qui fonctionnent avec un transfo ?

Il me semble que j'ai déjà lu 300 V ... Et pas de décrochage ... Est-ce possible ?



jeanphi500

• 31 Mai 2011

• #29

Brie Kolo on parle bien de la puissance du cote AC --> en theorie le reseau absorbe le courant injecte mais lorsque celui-ci a du mal, le generateur essaye qd meme de faire passer sa puissance en elevant la tension jusqu'au decrochage.
Les onduleurs se deconnectent du reseau des que la tension depasse 230V + 10%

Perso j'ai de temps a autres un erreur d'impedance reseau mais c'est uniquement au demarrage (lors de la synchronisation).



G

Guy_4537

• 31 Mai 2011

• #30

L'installateur est Sunswitch.
L'onduleur est de marque Solarmax 6000S.
La tension monte au fur et à mesure de la journée à mesure que l'ensoleillement progresse jusqu'à ce que l'onduleur décroche en tentant d'injecter +/- 3kw sur le réseau. A ce moment, l'onduleur se met en sécurité à 253 volts; indication UAC trop élevée ( cad tension "réseau" trop élevée).

Comme suggéré par Jeanphi, je vais vérifier la tension chez les voisins en amont et aval dès que la tension chez moi sera p ex de 250 volts. (difficile de vérifier au poteau). Je retesterai demain s'il fait beau.

NB: Si je met un chauffage de 2000 w + lampe hallogène de 500w, je monte à 5KW (le max) de production, ce qui semble confirmer que l'onduleur fonctionne bien, et qu'il faudrait "pomper" ma production sur le réseau alors que le réseau est saturé.
A mon avis, seul Tectéo peut résoudre le problème.



jeanphi500

• 31 Mai 2011

• #31

Verifier la tension chez les voisins c'est effectivement un bon test . Si elle augmente egalement alors vous pouvez etre sur que c'est un probleme du reseau.

Dans ce cas, il incombe a Tecteo de faire les adaptations necessaires sur son reseau... Mais vous ne pourez vous plaindre qu'uniquement apres avoir recu l'autorisation GRD.



Brie Kolo

• 31 Mai 2011

• #32

A la lecture de l'onduleur : min 202 V et max 270 V.

Il ne semble pas y avoir de décrochage ...

Est-ce normal ?



Helios

• 31 Mai 2011

• #33

Bonsoir Guy 4537,

Si j'ai bien lu, une consommation de puissance de 3kW devrait aussi créer une chute de tension de 10V sur ton installation (intéressant à vérifier).
Tout comme une génération de 3kW crée une surtension de 10V sur ton installation.
Si tu ajoutes une charge de 2,5 kW sur ton installation, tu arrives à débiter 5kW de ton onduleur.
:mh:
Au vu de tout cela, je déduirais que ton problème se situe dans le "câble d'introduction" entre le branchement sur le câble de rue et ton disjoncteur général.
:-'
Donc avant d'appeler Tectéo, vérifie d'abord que toutes les bornes auquelles tu as accés sur ce tronçon sont bien serrées. Cela t'évitera des frais si c'est juste cela ton problème !

Bonne m...e !



Helios

• 31 Mai 2011

• #34

Pour être complet la résistance parasite du tronçon devrait faire 0,8 ohms.



Helios

• 31 Mai 2011

• #35

Désolé, je n'avais pas vu que Didier7830 avait déjà donné la bonne réponse dans le 2ème post. C'est bien un resserrage de toutes ces bornes qu'il faut effectuer mais malheureusement toute cette partie est normalement plombée et inaccessible. => Si c'est le cas, appeler Tecteo.



Brie Kolo

• 31 Mai 2011

• #36

Brie Kolo on parle bien de la puissance du cote AC --> en theorie le reseau absorbe le courant injecte mais lorsque celui-ci a du mal, le generateur essaye qd meme de faire passer sa puissance en elevant la tension jusqu'au decrochage.
Les onduleurs se deconnectent du reseau des que la tension depasse 230V + 10%

Cliquez pour agrandir...

Vu que je n'y connais pas grand chose en électricité ... (Vous l'aurez compris ...).

En fait ce dont vous parlez est la tension du réseau -> onduleur et non pas les V renseignés par l'onduleur (=> de l'onduleur -> réseau) ?

Cela veut dire que le "220V" traditionnel devient > à celui-ci ?



Helios

• 31 Mai 2011

• #37

Bonsoir Brie Kolo,

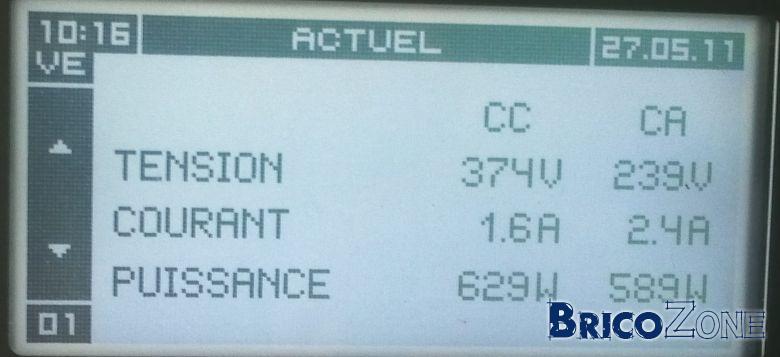

En fait cela dépend de ton onduleur mais sur la photo ci-dessus, la tension CC de 374V est celle qui est fournie par les panneaux photovoltaiques à l'onduleur alors que celle qui est renvoyée vers le réseau est celle indiquée sous CA de 239V.

CC signifiant courant continu et CA courant alternatif.

Vu les valeurs que tu donnes, cela n'est certainement pas ce que tu renvoies vers le réseau car avec 270 V, bon nombre d'appareils ne résisteraient pas longtemps:mh:...

A +.



jeanphi500

• 31 Mai 2011

• #38

En effet, peut-etre est-ce la valeur de tension cote DC.



Brie Kolo

• 31 Mai 2011

• #39

Merci pour les précisions ... J'ai un Fronius IG 35+ ... Et il me semble que je n'ai que MIN et MAX ... et pas CC CA ...

Donc je ne sais pas si il s'agit de de CC ou CA mais il me semble que cela serait plutôt du CC vu que je ne décroche pas (enfin jamais vu message d'erreur ...).

Qu'en pensez-vous ?

Bonne soirée !



jeanphi500

• 31 Mai 2011

• #40

Que ton onduleur decrochera a coup sur si tu depasses 253V donc que 270V n'etait pas du cote AC.

Peux-tu me rappeler ta configuration? On pourra facilement calculer la valeur de la tension DC (elle est relativement constante).
