Terrasse sur plot

Persh

• 17 Mai 2017

• #1

Bonjour à tous,

Nous envisageons le placement de notre terrasse sur plot (mélange de dalle 1m/1m et bois). Nous avons déjà un empierrement de 7/14 placé il y a 3 ou 4 ans sur du concassé. Ma question est la suivante : peut-on placer des plots (style bison) sur des dalles de 30/30 et monter la terrasse directement dessus ? (l'Empierement en place ne pose aucun problème quant à l'évacuation des eaux).
Je joints une photo.



fradeco

• 17 Mai 2017

• #2

Bonjour Persh

Ce que vous envisagez est tout à fait possible.
Perso je poserais quand même un petit stabilisé pour maintenir les graviers ensemble et ensuite un géotextile sur leque viendront se poser les dalle de ciment 30x30x4 cm comme figuré ci-après

Poser les dalles de ciment directement sur le gravier vont à mon avis bouger à l'usage.

Bonne réflexion.



entraxe

• 17 Mai 2017

• #3

Holala, laissez votre terrasse ainsi, cést bien plus propre et facile d'entretien.



eljub

• 17 Mai 2017

• #4

Juste une remarque, on dirait qu'il n'y a que 2 briques de hauteur,
Cela ne va-t-il pas être trop juste pour les plots + dalles afin de rester en dessous des seuils ?



Persh

• 17 Mai 2017

• #5

Merci pour vos réponses.
1) je ne veux pas laisser le gravier car - malgré le geotextile - des mauvaises herbes pousses, les chaises s'enfoncent, la terrasse est trop basse et nous n'aimons pas.
2) si je coule un stabilisé, je ne comprends plus l'utilité des dalles 30/30. En outre, mon @*€@" d'entrepreneur à prévu (comme on peut le voir sur les photos) les trous d'évacuation des eaux de ruissellement trop bas.
3) je ne comptais pas arriver sous les seuils mais bien à fleur



Persh

• 17 Mai 2017

• #6

Sinon, quid de plot en béton que je ferai moi-même à l'aide de tuyau d'égouttage ?



fradeco

• 17 Mai 2017

• #7

Effectivement, avec un stabilisé générale, (200 kg ciment / m³) les dalles ciment sont superflues.
Maintenant, cela peut également être un mélange 5/7 sur +/- 3 ou 4 cm bien compacté pour que le gravier se bloque naturellement.



Persh

• 18 Mai 2017

• #8

Personne quant aux plots en béton ?????



fradeco

• 18 Mai 2017

• #9

Les plots en béton oui, mais sur quel hauteur.
J'ai fait cela chez moi, car à l'époque il n'existait pas de plots de moins de 50 mm de haut, et que ma hauteur min. était de 35 mm revêtement compris.
J'ai donc fabriquer des plots en béton avec un coffrage en PVC de 100 mm de diam.
Comme c'était pour mettre des dalles sur un balcon, j'ai calculer la pente sur la base de dalles de 50 x 50 x 2 cm en granit. Cela fait 35 ans sans souci. Très pratique pour entretenir l'étanchéité sous les dalles ce qui est d'un grand intérêt pour un balcon.



Persh

• 18 Mai 2017

• #10

Ben sur une hauteur entre +/- 10 et 15 cm puisque je compte mettre des dalles et du bois.



F

fafalili

• 18 Mai 2017

• #11

pour moi ton entrepreneur n'a pas mal placer joints verticaux ouverts il doivent etre placer en (b) plus haut il y aurais stagnation de l'eau sur la derniére brique



newdiwa

• 21 Mars 2018

• #12

Bonjour,
Je me permets de rééditer ce post pour ne pas créer d'autres. J'ai une terrasse de 60m² à couvrir. Actuellement c'est une dalle de béton en très bonne état (faite il y a moins de 5 ans). Après plusieurs discussions avec des vendeurs de carrelages et des carreleurs, la majorité nous a conseillé de placer des dalles de gré-cérame (60x60 cm) sur plots.

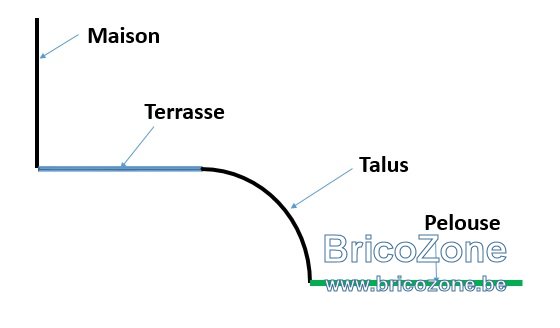

C'est une terrasse rectangulaire (12 m x 5 m) qui ne nécessitera pas beaucoup de découpe mais qui est séparée du
jardin par un talus (voir photo). J'ai quelques questions:

Quel est le coût moyen que peut demander un carreleur? J'ai eu des devis à 50 euros / m² rien qu'en Main d'oeuvre.
Puis-je la faire moi même, je suis un peu bricoleur?
On m'a souvent dit qu'il faut placer des bordures à la limite de la terrasse pour jouer le rôle de bloquant !! pour que les dalles ne bougent pas. mais dans ce cas comment l'eau puisse s'évacuer?
D'autres m'ont dit qu'il faut fixer au Silicone la dernière rangée de plots et les dalles qui seront dessus.
Pour les plots, on m'a conseillé de mettre des plots de la marque Buzon, avez vous une idée du prix d'achat des deux modèles suivants: PB-2 (60 à 90 mm) et PB-3 (90 à 145 mm)? et chez qui les avoir à un bon prix?

Est ce que dans mon cas, il faut prévoir des caniveaux entre la fin de la terrasse et le début du talus pour évacuer l'eau de la terrasse?

J'aimerai avoir l'avis des personnes de ce forum qui ont tenté l'expérience de placer les dalles sur plots eux même.

Je suis désolé de poser autant de questions

Merci d'avance.



Dernière édition: 21 Mars 2018

fradeco

• 21 Mars 2018

• #13

Bonjour newdiwa,

Je réponds exclusivement a ce que je sais c'est à dire la mise en oeuvre.
Voici un croquis de la pose de dalles sur plots.

Perso je privilégie les plots B.Z.N mais sans prétention.
Le chant de la bordure peut être visible en surface ou caché comme sur le croquis.



newdiwa

• 21 Mars 2018

• #14

Bonjour Fradeco,
Un grand merci pour votre réponse rapide. J'ai quelques questions concernant le croquis:
1- Je vois la présence d'une couche d'étanchéité entre la dalle du béton et les plots. Est ce que cette couche est nécessaire? C'est quoi comme matériaux : EPDM, du goudron, ....parce que au prix de EPDM, ça risque d'être cher. et qu'il est le rôle de cette couche?
2- Je vois que les bordures sont placées à la fin des dalles, et que vous avez placer à mon avis des trous pour l'évacuation des eaux? A quelle fréquence il faut placer ces trous? la largeurs des trous? est ce qu'il faut placer des tuyau PVC pour que l'eau s'évacue correctement et ne soit pas absorber par la bordure.
3- Ma dalle actuelle a une pente de 1cm/mètre en direction du talus. Est ce que c'est mieux de suivre cette pente même en plaçant les dalles sur plots (peut être plus compliqué pour moi de garder la même pente vu que je n'ai jamais utiliser une machine à niveau Laser)? ou est ce que c'est mieux de mettre les dalles à niveau (c'est peut être plus facile pour moi d'utiliser un niveau à bulle). Mais dans ce cas, est ce que l'eau ne risque pas de stagner sur les plots.?

Merci pour vos réponses.



fradeco

• 21 Mars 2018

• #15

Re,

L'étanchéité sur la dalle de béton, c'est tout simplement un bitume collé qui protège le béton des dégradations provoquées par l'hivers. Un béton non protégé (hydrofuge) ce désagrège et sa structure perd en stabilité. Cela ne se voit pas tout de suite mais la couche supérieur devient poussière dans le temps.
Comme je le disais dans mon poste précédent, les bordures peuvent être recouvertes par les dalles comme elles peuvent être visibles et venir au même niveau que les dalles. Dans les deux cas il faut prévoir des trous dans les bordures ou un autre système pour l'évacuation des eaux de pluies qui auront coulés au travers des joints des dalles. Vous pouvez ou non placer de tuyaux de PVC. En principe le trous ne doivent pas se voir et l'eau récoltée devrait s'évacuer dans un drain.
Les dalles sont misent de niveau par l'intermédiaire des plots réglables.
Pour la mie à niveau vous avez la possibilité de travailler avec un niveau à bulle de 80 cm de long et une règle en alu de 20 x 100 x 3.000 mm de long.
Il est effectivement mieux de suivre la pente vers le talus pour l'évacuation des eaux, mais le dallage sera de niveau. C'est la raison du réglage en hauteur des plots.



newdiwa

• 21 Mars 2018

• #16

Bonjour Fradeco,
Les bordures ont un rôle dans la stabilité des dalles sur plots ou c'est uniquement esthétique pour ne pas apercevoir les plots et avoir un vide?

Poser les plots à niveau ne risque t'il pas de laisser l'eau stagner sur les dalles?

As tu une idée du coût que peut représenter le bitume collé pour une surface de 60m² ?

Merci d'avance



Dernière édition: 21 Mars 2018

Chris Ibiza

• 21 Mars 2018

• #17

fradeco a dit:

Bonjour Persh

Ce que vous envisagez est tout à fait possible.
Perso je poserais quand même un petit stabilisé pour maintenir les graviers ensemble et ensuite un géotextile sur leque viendront se poser les dalle de ciment 30x30x4 cm comme figuré ci-après
Voir la pièce jointe 6838

Voir la pièce jointe 6839
Poser les dalles de ciment directement sur le gravier vont à mon avis bouger à l'usage.

Bonne réflexion.

Cliquez pour agrandir...

Bonjour ,
@fradeco puis-je vous demander votre avis .
Je pense faire une extension de ma terrasse actuel (en klinkers) mais le prolongement serait en bois.
Faire une chape en stabilisé (150kg) sur 15 cm et à la place d'acheter des plots je pensais acheter des dalles ciment (30x30x4) que je couperais en 4 et qui tiendraient avec du stabilisé afin de soutenir les lambourdes au bon niveau.
Entre les lambourdes et ces fameuses dalles je voulais mettre ceci afin de ne pas laisser l'humidité trop longtemps sur les lambourdes :
https://www.makroshop.be/fr/constru...an-plots-en-caoutchouc-pour-dalles-10-x-10-cm

Vous en pensez quoi?
Merci pour votre expertise
Christophe



fradeco

• 21 Mars 2018

• #18

Les bordures retiennent les terres et achève le travail. Elles cachent les plots et empêchent les bestioles de nicher dans le vide sous les dalles.

Pour que les dalles ne glissent pas sur les plots, des pièces de caoutchouc minces (1 mm) sont livrées avec les plots.
il suffit de mettre deux épaisseurs sur les plots d'un côté, et la dalle est légèrement en pente et suffisamment que pour évacuer l'eau stagnante.

Je n'ai aucune idée de prix pour la mise en oeuvre d'un bitume collé. Ceci dit, je suis un perfectionniste, si vous jugez bon de ne pas mettre de bitume sur le béton, de ne pas placer de bordures périphérique, et de mettre la surface des dalles en pente en suivant la pente du béton, rien ni personne ne vous l'empêche. Mais dès lors pourquoi mettre des dalles sur plots



fradeco

• 21 Mars 2018

• #19

Chris Ibiza a dit:

Bonjour ,
@fradeco puis-je vous demander votre avis .
Je pense faire une extension de ma terrasse actuel (en klinkers) mais le prolongement serait en bois.
Faire une chape en stabilisé (150kg) sur 15 cm et à la place d'acheter des plots je pensais acheter des dalles ciment (30x30x4) que je couperais en 4 et qui tiendraient avec du stabilisé afin de soutenir les lambourdes au bon niveau.
Entre les lambourdes et ces fameuses dalles je voulais mettre ceci afin de ne pas laisser l'humidité trop longtemps sur les lambourdes :
https://www.makroshop.be/fr/constru...an-plots-en-caoutchouc-pour-dalles-10-x-10-cm

Vous en pensez quoi?
Merci pour votre expertise
Christophe

Cliquez pour agrandir...

Je ne connais pas le produit vendu au makro.
Pour stopper l'humidité, il suffit de placer des carrés 15 x 15 de bitume sur les plots de dalles recoupées.



Chris Ibiza

• 21 Mars 2018

• #20

Merci beaucoup pour votre réponse
Pour le reste de ma mise en place vous êtes d'accord?
J'irai donc chercher du bitume a découper . Pour être sur le bitume c'est différent de l'epdm?
++++
