Tolérance tension réseau

Dans le forum Electricité générale - par timberwood le 7 Août 2019

  1. timberwood

    timberwood 51 ans, Liège

    Qui peut me donner les limites de tensions sur le réseau belge.
    La tension est fixée à 230 volts mais quels sont les limites supérieure et inférieure.
    Je pense que la supérieure est de 238 Volts max mais quelqu'un peut-il me donner une information officielle ?
    J'ai chercher sur le site RESA et INTERMOSANE mais rien trouvé.
    Si quelqu'un peut m'aider ?
    Merci

    timberwood , 7 Août 2019
    #1
  2. Lemotard

    Lemotard 43 ans, Hainaut

    De memoire ca peut monter à un peu plus de 250v (tension des onduleurs photovoltaïque)...

    Lemotard , 7 Août 2019
    #2
  3. Cory

    Cory Bruxelles

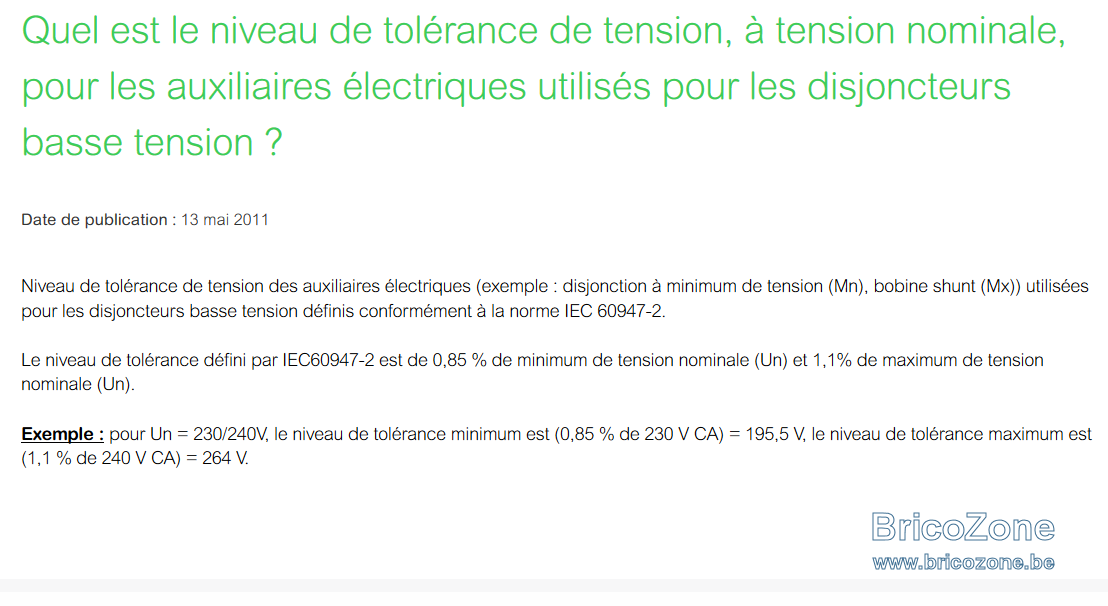

    Bonjour,

    Cory , 7 Août 2019
    #3
  4. flashman

    flashman Liège

    C'est + ou - 250V max.... 238V est une mesure tout à fait normale que l'on trouve quasi partout.
    En général, on a proche de 240.

    Et, en général, des mesures "normales" c'est + ou - entre 220 et 245, je dirais.


    Dans une zone avec bcp de panneaux, ce n'est pas rare d'avoir 250 - 252 - 254V


    En tout cas, on est loin d'être trop haut avec 238V....................:D c'est juste l'idéal...

    Dernière édition: 7 Août 2019
    flashman , 7 Août 2019
    #4
  5. flashman

    flashman Liège

    N'empêche............ Je serais curieux de savoir ou tu as vu que 238V était bcp...?

    flashman , 7 Août 2019
    #5
  6. @lex

    @lex 47 ans, Namur

    Je pense que ça dépend du GRD. Chez moi, c'est 230 V + 6%, soit 243.8 V.

    @lex , 7 Août 2019
    #6
    RobBZ aime ça.
  7. timberwood

    timberwood 51 ans, Liège

    Cette réponse me semble fausse. J'ai installé chez un client un PV et en même temps un PAC Mitsubishi (donc pas du produit blanc ;)) pour sa piscine.La tension max de sa PAC était de 250V ce qui est déjà énorme. Résultat des courses, j'ai grillé la carte.
    La réponse de @Lex 230 +/-6% me semble plus logique, moi je pensais que c'étais 8%.
    En fait, j'ai un gros soucis chez client qui a son onduleur qui déclenche sans cesse et cela est dû à la tension de 250V souvent dépassée. Donc, c'est un peu surprenant, je recherche l'information officielle qui semble introuvable.
    Flashman, le soucis c'est que au dessus de 250V, il y a des cartes électroniques qui grillent (surtout la PAC comme mi ci-dessus) et mon client à 5 appareils qui ont déjà lâché
    .

    timberwood , 7 Août 2019
    #7
  8. flashman

    flashman Liège

    Au-dessus de 250V, effectivement... C'est souvent le problème depuis la généralisation des pv. Et eux-mêmes se mettent en sécurité pour cette raison.

    Je sais que l'on peut trouver la réponse dans la section en rapport avec les pv chez ores ou resa.

    Mais 238V, ça, c'est une mesure normale.

    flashman , 8 Août 2019
    #8
  9. Pietje

    Pietje 59 ans, Namur

    Synergrid

    Pietje

    Pietje , 8 Août 2019
    #9
  10. Pietje

    Pietje 59 ans, Namur

    Pardon... Plus d'info...
    http://www.synergrid.be/index.cfm?PageID=16832#
    C10/11

    Pour le photovoltaïque, l'onduleur doit déclencher instantanément à 264,5v (c'est énorme) et pour 253 v pendant dix minutes.

    En général,la tolérance devrait être de 6% (@Lex, tout à fait d'accord, GRD dépendance) avec un max de 10%, supérieur comme inférieur. Mais on regarde plus la valeur supérieure pour le moment à cause des PV...

    Et donc un max de 10% donnerait 253 v

    Pietje

    Pietje , 8 Août 2019
    #10
  11. Pietje

    Pietje 59 ans, Namur

    J'ai eu des surtensions aux alentours de 253v et même les ampoules "soi-disant économique" ne survivaient pas longtemps. Il y a eu intervention du GRD (au transfo???) et depuis plus de problème.

    Depuis, j'inscris la date d'achat sur chaque ampoule que je remplace...
    Record: 2 ans et 6 mois pour la SAM... Pas mal...

    Pietje

    Pietje , 8 Août 2019
    #11
  12. Lemotard

    Lemotard 43 ans, Hainaut

    En fait on m a expliqué que la majorité des cabines de ores ne fonctionnent que dans le sens HT -> BT. Si dans votre quartier (enfin la zone de la cabine à laquelle vous êtes raccordé) il y a beaucoup de PV, inévitablement toute cette électricité reste en local si non auto-consommee... Ce qui fait monter la tension... En cas de dépassements, le seul réglage que ores sait faire c est mettre une tension à la limite basse quand les PV ne produisent pas pour diminuer la tension "de base" sur le réseau... Pour le reste après la tension monte lors de la production en journée.
    Un pro confirme ce qui m a été dit ?
    L ideal serait d avoir des cabines qui fonctionnent dans les 2 sens mais personne ne veut payer ces investissements:joy:

    Lemotard , 8 Août 2019
    #12
  13. flashman

    flashman Liège

    Ben oui, c'est logique...... Mais c'est quand même un très grand "local"...

    flashman , 8 Août 2019
    #13
  14. roomulus

    roomulus 25 ans, Namur

    Bonjour,
    Il me semble que les tolérances sont identiques pour tous les GRD.
    Voir Synergrid et norme EN50160.

    Voici un extrait d'un document (interne) ORES :

    "Préconise le respect de la norme EN50160.
    La norme :
    Les mesures ont été réalisées suivant la norme européenne EN50160 nov. 1999 : Caractéristiques de la tension
    fournie par les réseaux publics de distribution. Les valeurs de la mesure sont basées sur des valeurs efficaces
    moyennées sur 10 min. Les résultats sont valables pour des conditions normales d’exploitation. Par définition, la
    période de mesure est égale à une semaine. Les résultats de la mesure doivent être conformes avec la norme
    pendant 95% du temps.

    La variation de tension : Les variations doivent, pendant 95% du temps de mesure, se
    situer dans la plage Un –10% et Un +6%.
    La valeur normalisée (Un) est de 230V.
    Toutes les variations de tension (pendant 100% du temps de mesure) doivent se situer entre –15%
    et +10% de Un."


    Les transformateurs dans les cabines sont réversibles... MT→BT / BT→MT...

    roomulus , 8 Août 2019
    #14
    belgotux et @lex aiment ça.
  15. Snotty79

    Snotty79 42 ans, Liège

    Bonjour,

    C'est après que notre système de surveillance caméra se soit mis quelques fois en sécurité pour tension trop basse que nous avons commencé à faire attention à la tension électrique de notre installation (nouvelle construction).

    Nous avons mis un testeur (prise connectée) sur une de nos prises et nous constatons régulièrement une tension autour de 200-205 volts. Souvent entre 7 et 10h et de 17h à 20h.
    Ce ne sont pas des chutes mais elle reste continuellement basse principalement dans ces créneaux horaires (même quand rien ne tourne chez nous, compresseur PAC à l'arrêt).
    Nous sommes même descendus à 185 volts mais ça n'a pas duré très longtemps.

    On est les derniers de la rue (en cul de sac) donc est ce que le fait d'être en bout de ligne peut influer ?

    Nous avons installé un jacuzzi la semaine dernière et le moteur se met tous les jours en sécurité pour trop basse tension aux heures pré-citées.
    Le technicien du SAV de la marque a relevé la tension avec son appareil de mesure et arrive aux mêmes valeurs que nous.

    J'ai contacté le service technique de Resa, j'attends d'être rappelée pour un rdv.

    En attendant leur retour, quelles peuvent être les conséquences d'une tension trop basse sur les appareils électroniques ?
    J'ai principalement peur pour la PAC et le groupe de la VMC.

    Merci !

    Snotty79 , 10 Mars 2021
    #15
  16. Cory

    Cory Bruxelles

    Bonjour,
    Ce qui est à redouter ce sont les hausses de tensions.
    Une tension trop basse n'est pas dangereuse.

    Cory , 10 Mars 2021
    #16
  17. Snotty79

    Snotty79 42 ans, Liège

    Merci! Ça me rassure déjà.

    Snotty79 , 10 Mars 2021
    #17
  18. @lex

    @lex 47 ans, Namur

    En plus, tout le résistif consommera moins...

    @lex , 10 Mars 2021
    #18
    Snotty79 aime ça.
  19. seb_be

    seb_be 51 ans, Liège

    Attention, contrairement à ce qui est indiqué plus haut, une tension basse EST dangereuse pour les moteurs.
    En effet, pour garder la même puissance (donc pour faire tourner la même charge), l'intensité (courant en Ampères) augmente si la tension diminue. Donc l'échauffement augmente aussi par effet joule. Sous une certaine valeur, le moteur risque de caler. Normalement, la protection thermique doit le faire déclencher, sans quoi il va brûler.

    Pour le réseau, tous les transformateurs sont réversibles.
    Le problème vient des pertes par la résistance des fils électriques.
    Ainsi, le transformateur donne 245V à ses bornes BT de sortie. Le courant absorbé dans la rue est de l'odre de 250A. Le premier client à 50m du transformateur reçois 240V. Le client du milieu de la rue a 225V et celui du bout à 215V.
    Arrive les panneaux solaires qui donnent leur maximum vers midi. Les chutes de tension ne se font plus du transformateur vers les clients mais des clients PV vers le transformateur. Alors si la rue est bien équipée en PV, pour envoyer l'énergie vers le HT, les bornes BT du transformateur sont à 250V. Le client proche est à 255V et s'il a aussi du PV, le dernier client de la rue monte bien au-dessus des 260V. Du coup, son onduleur se met en sécurité...
    Le GRD intervient car tout le monde se plaint : le transformateur (pour peut qu'il soit réglable avec des plots) est ajusté à 230V. Mais en hiver et la nuit, la tension chez le dernier client tombe sous 200V.
    L'autre solution : un transformateur à plots avec ajustement automatique de la tension, pour rester dans la bonne fourchette de valeurs jour et nuit, été comme hiver. Le hic c'est que cela a un prix et que le GRD ne peut équiper toutes ses cabines de transformation de la sorte instantanément. Surtout que les producteurs PV ne rapportaient rien au GRD quand les compteurs pouvaient tourner à l'envers...

    seb_be , 5 Août 2021
    #19
    belgotux aime ça.
  20. didier7940

    didier7940 Hainaut

    dans la vrai vie :p

    quand tous les onduleurs du quartier donnent à donf à 12h = 255v
    et quand tous le monde aura une voiture électrique et rentera à 18h = 190v

    :joy::joy::joy:

    didier7940 , 5 Août 2021
    #20
    Edmaison, Marc72 et RobBZ aiment ça.
