Trémie d'un escalier quart tournant

Bonjour,

J'espère que vous allez bien. Je suis nouvelle sur ce forum et je conçois ma première maison (maison toits à 2 niveaux donc environ le 3/4 de la maison à un 2e étage).

En vue de calculer mes pentes de toit, j'essaie de calculer la trémie pour mon futur escalier et je n'y arrive pas. J'ai lu plusieurs des blogs de BricoZone afin d'avoir une bonne idée mais j'aimerais concrétiser le tout. Voici le projet :

Escalier quart tournant au début de l'escalier.

- Trémie : idéalement aux alentours de 2.8m.
Je peux modifier ma cuisine de sorte à avoir une grande trémie. Or, plus ma trémie sera longue, moins j'aurai de cuisine.
- Hauteur entre le palier de départ / arrivée = 2.79m
- Échappée : Option 1 : aucune limite. Option 2. le premier quart tournant aurait le plafond de la cuisine qui est à 2.44m hauteur total plancher au plafond.
- Emmarchement : idéalement de 85cm (ok pour 80cm minimum)
- Nombre de marche : ouverte à toutes les options, tant que la trémie n'est pas trop longue et la pente trop abrupte.

Ainsi, est-ce que vous auriez une option viable à me suggérer.


Merci beaucoup pour votre temps, c'est grandement apprécié.

Geneviève

Bonjour et bienvenue sur le forum.

Un escalier viable c'est bien, confortable c'est mieux !
Il y a quelques posts intéressants avec notre spécialiste en calcul d'escaliers, Lionel P, et son site internet également, référencé dans le dernier lien.

Je vous invite à les lire, ils seront certainement source d'inspiration

https://www.bricozone.be/t/faisabilite-escalier.131252/#post-1677710

https://www.bricozone.be/t/aide-pla...nant-limon-central.106419/page-2#post-1709170

https://www.bricozone.be/t/calcul-escalier-quart-tournant-bas.132690/#post-1697745

https://www.bricozone.be/t/escalier-quart-tournant.130897/#post-1673007

Bonjour Geneviève,

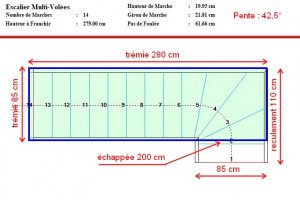

Avec une trémie de 280 x 85 cm et une largeur d'emmarchement de 85 cm, votre escalier aura 14 marches de 19,93 cm de hauteur avec un giron de 21,81 cm, ce qui fait une pente de 42,5° pour un pas de foulée de 61,66 cm. Le reculement de départ est limité à 110 cm pour une échappée de 200 cm :




La pente maxi recommandée est de 40° pour avoir un bon confort, pour cela il faudrait soit allonger la trémie ou l'élargir (ou les 2) d'au moins 20 cm, ce qui permettrait aussi d'augmenter le reculement de départ. Ce qu'il faut aussi connaitre c'est le matériau de construction de cet escalier (béton, bois ou métal avec limon central par exemple), la marche palière est différente suivant le matériau de contruction.

Bonne journée,

Lionel.

Merci beaucoup pour vos réponses ! Tout à fait d'accord pour le confort !! Hihi

J'avais effectivement oublié le matériau : bois.

Ce serait possible de l'agrandir à 90cm.
Dans ce cas, une trémis à 2.9m me permettrait d'avoir une pente de maximum 40 degrés ?

Bonjour Geneviève,

Si on élargit l'escalier à 90 cm ainsi que la largeur de la trémie et avec une longueur de 290 cm, la pente passera à 41,5° avec un giron de 22,5 cm. Dans mon message précédent, j'ai dit que pour avoir une pente de 40° maxi, il faudrait allonger (et/ou élargir) la trémie de 20 cm soit par exemple 290 cm de longueur et 95 cm de largeur mais sans élargir l'escalier lui-même. Le fait de faire un escalier plus large sans changer les dimensions de la trémie réduisent la longueur de la ligne de foulée et donc augmentant la pente tout en réduisant le giron (c'est mathématique).
Donc j'ai besoin de savoir de combien allonger la trémie et de combien on peut l'élargir sans élargir l'emarchement ?

Bonne journée,

Lionel.

Bonjour,

Merci pour votre suivi...Je n'arrive pas à saisir comment élargir la largeur de la trémie sans élargir l'escalier lui-même? Mon cerveau ne le conçoit pas hihi.

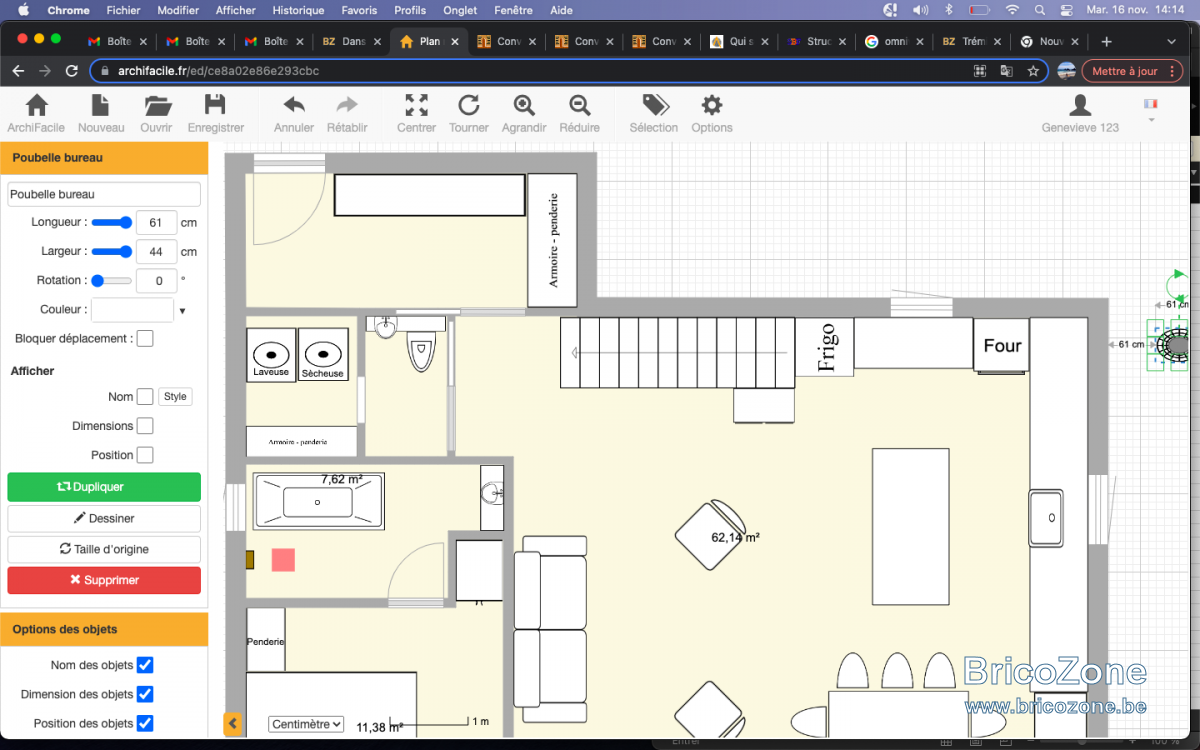

Le rectangle pour la trémie (outre la 1ère marche) peut aller jusqu'à 300cm mais si je pouvais garder 290cm j'en serais ravie. Quelles seraient les dimensions minimales pour que ma pente soit de 40degrés et la largeur de 90cm ? Je joins une photo du plan.

Merci tellement Lionel pour votre temps et partage, c'est très précieux pour moi. Bonne journée !

Bonjour Geneviève,

Il est possible (et même recommandé) d'avoir une trémie plus large que l'escalier, ce qui permet de laisser un espace entre la rampe et le bord de la trémie pour passer la main.
Comme je l'ai dit, pour avoir une pente de 40°, il faudrait allonger la trémie de 20 cm ou élargir la trémie de 20 cm, ou allonger la trémie de 10 cm (par exemple) et l'élargir de 10 cm, ce qui allonger la ligne de foulée et abaisse la pente à 40°. Si on élargit l'escalier à 90 cm, il faudra allonger (ou/et) élargir encore plus la trémie.
Si ce n'est pas possible alors vous pouvez toujours faire cet escalier avec une pente de 42,5°. Le maxi recommandé pour un escalier privé est de 45°, au-delà, c'est une échelle de meunier. L'escalier sera un peu moins confortable mais c'est la seule solution si on ne peut pas modifier la trémie.

Bonne journée,

Lionel.

Une BZoneuse canadienne (ou expat'). Pas fréquent...

Bonjour Lespagnol,

Pas si rare que ça, j'ai aussi des demandes de différents pays (francophones) et quelques uns du Québec, dont une personne qui voulu modifier une de mes feuilles de calcul pour qu'elle fonctionne en unités anglo-saxones.
