Triphasé 3X230V vers prises monophasé
- Electricité - Electricité générale
- Auteur du sujet fayss
- Date de début
- #2
C'est parfait.
- #3
C'est pour l'alimentation d'une salle de serveur. J'aurai un boitier en cave contenant les différentiel à l'étage le tableau qui distribue les prises monophasé. Pourriez vous me conseiller un peigne à utiliser pour le raccordent de disjoncteur ? Pour le câble entre différentiel et disjoncteur je compte utilisé un 4x10mm2 (j’utilise 3 câble sur 4) et je tire en parallèle un câble de terre 6mm2. Est-ce correcte ?
Merci d'avance
- #4
Le compteur est 3x230v 50A 19.9kVa. J'ai opté pour du triphasé sur les disjoncteur car j'ai 1650w par prise (6600w par disjoncteur) en restant sur 2.5mm2.
Qu me conseillez vous à la place ?
Merci d'avance
- #5
Merci pour la réponse rapide. Est ce que je peux utiliser le différentiel et disjoncteur suivant pour mon installation
- #6
Le plus simple et de distribuer les 3 phases via un peigne au tableau qui fait la distribution AB BC et CA sur des disjoncteurs mono de 20A pour du 2.5mm²
Comme ca tu n'as que du mono pour la câblage du tableau vers tes prises.
20A c'est 4400w...
Met la prise adaptée pour cette puissance par contre, car je supposeque tu n'auras qu' une prise par circuit et tu pars sur un pde racké branché dessus
A moins d'avoir un ups et groupe électrogène en triphasé et contrainte pour etre le plus équilibré possible, je vois pas pq tu fais compliqué
- #7
un différentiel 4 pôles ensuite en sortie un peigne tripolaire (fixé aux 4 pôles du différentiel)
des disjoncteur bipolaire à raison de max deux prises par disjoncteur.
des disjoncteur bipolaire à raison de max deux prises par disjoncteur.
- #8

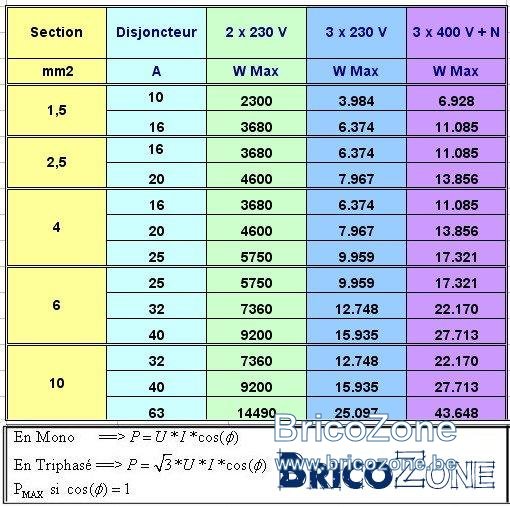

Je me suis basé sur ce tableau, qui me donne 7967w pour 20A avec 3x230V, c'est pour cela que j'ai garder le tableau en triphasé pour pouvoir mettre 4 prise sur 1 dij 20A.
- #9
Je me suis basé sur ce tableau, qui me donne 7967w pour 20A avec 3x230V, c'est pour cela que j'ai garder le tableau en triphasé pour pouvoir mettre 4 prise sur 1 dij 20A.
- #10
Le plus simple et de distribuer les 3 phases via un peigne au tableau qui fait la distribution AB BC et CA sur des disjoncteurs mono de 20A pour du 2.5mm²
Comme ca tu n'as que du mono pour la câblage du tableau vers tes prises.
20A c'est 4400w...
Met la prise adaptée pour cette puissance par contre, car je supposeque tu n'auras qu' une prise par circuit et tu pars sur un pde racké branché dessus
A moins d'avoir un ups et groupe électrogène en triphasé et contrainte pour etre le plus équilibré possible, je vois pas pq tu fais compliqué
Je me suis basé sur ce tableau, qui me donne 7967w pour 20A avec 3x230V, c'est pour cela que j'ai garder le tableau en triphasé pour pouvoir mettre 4 prise sur 1 dij 20A.
- #11
A partir d'un disjoncteur tripolaire vous placez des disjoncteurs bipolaires 16Am avec des peignes de raccordements L1, L2, L3 qui assurent la répartition.

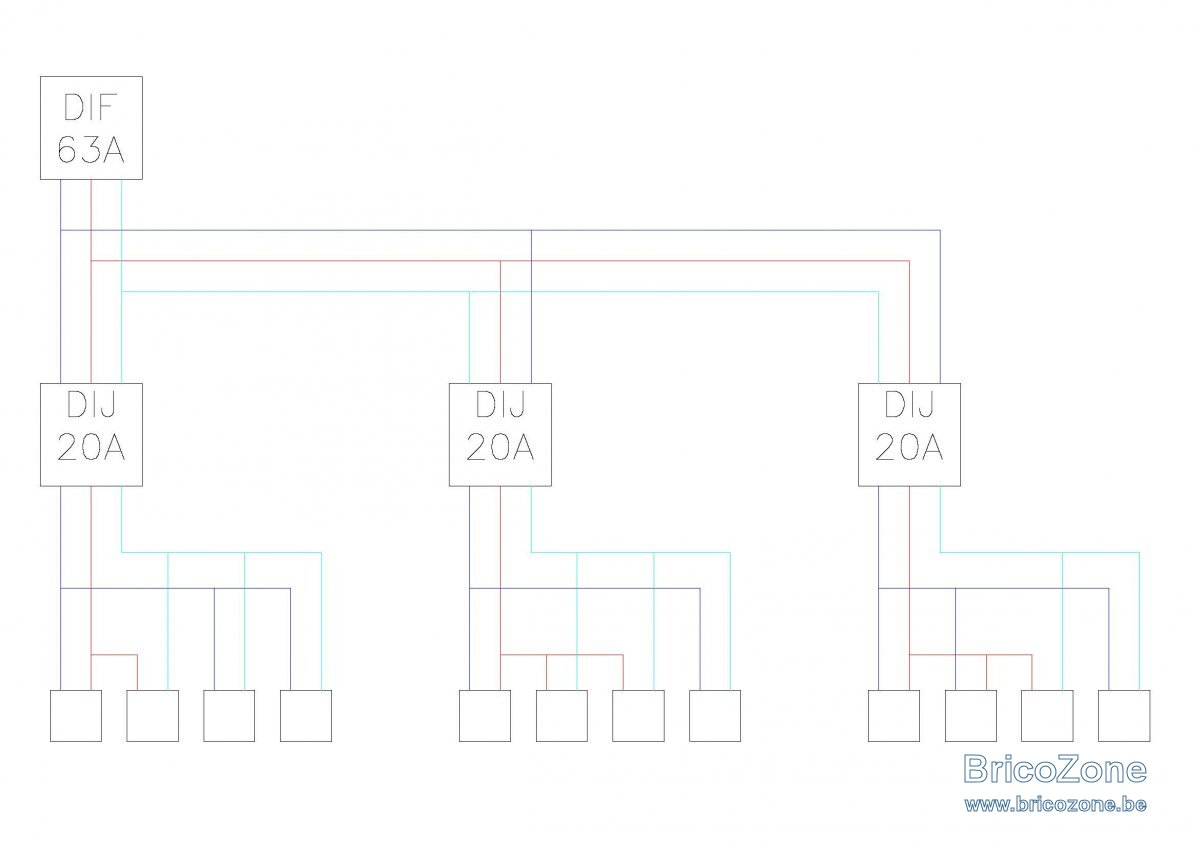

Je ne vois vraiment pas quel intérêt aurait votre schéma..
Je ne vois vraiment pas quel intérêt aurait votre schéma..
- #12
Tes prises sont en monophasé pas en triphasé. Les 7967w c est dans le cas où tu alimenterais une machine en 3x230v, ce qui n est pas ton cas.
- #13
Pourriez vous me dire combien d'unité de 1650W je pourrais installer en fonctions des deux type de compteurs ci-dessous :
1. Mono 63A 14.5kVa
2. Triphasé 50A 19.9 kVa
Chaque unité de 1650w correspondra à une prise monophasé.
Merci d'avance
- #14
Pourriez vous me dire combien d'unité de 1650W je pourrais installer en fonctions des deux type de compteurs ci-dessous :
1. Mono 63A 14.5kVa
2. Triphasé 50A 19.9 kVa
Chaque unité de 1650w correspondra à une prise monophasé.
Merci d'avance
- #15
14,5\1,650=8 Reste 1300W
(19,900\(3*1,650))*3=12 Reste 3 x 250 mA
(19,900\(3*1,650))*3=12 Reste 3 x 250 mA
- #16
Ok donc la répartion sur les disj 20A
14500 / 1650 = un peu plus de 8 = 4 Disjoncteur
ou
19900 / 1650 = un peu plus de 12 = 6 disjoncteur
si je suis en triphasé 3x230 j'aurai le différentiel à la cave et mon tableau à l'étage. Arrivé dans le tableau pourriez vous m'expliquer comment je réparti les 3 cable (ABC) pour alimenté les 6 jisjoncteur.
DIS1 = AB
DIS2 = BC
DIS3 = CA
DIS4 = ?
DIS5 = ?
DIS6 = ?
Merci d'avance
- #17
Le plus simple et de distribuer les 3 phases via un peigne au tableau qui fait la distribution AB BC et CA sur des disjoncteurs mono de 20A pour du 2.5mm²
Comme ca tu n'as que du mono pour la câblage du tableau vers tes prises.
20A c'est 4400w...
Met la prise adaptée pour cette puissance par contre, car je supposeque tu n'auras qu' une prise par circuit et tu pars sur un pde racké branché dessus
A moins d'avoir un ups et groupe électrogène en triphasé et contrainte pour etre le plus équilibré possible, je vois pas pq tu fais compliqué
Ok donc la répartion sur les disj 20A
14500 / 1650 = un peu plus de 8 = 4 Disjoncteur
ou
19900 / 1650 = un peu plus de 12 = 6 disjoncteur
si je suis en triphasé 3x230 j'aurai le différentiel à la cave et mon tableau à l'étage. Arrivé dans le tableau pourriez vous m'expliquer comment je réparti les 3 cable (ABC) pour alimenté les 6 isjoncteur.
DIS1 = AB
DIS2 = BC
DIS3 = CA
DIS4 = ?
DIS5 = ?
DIS6 = ?
Merci d'avance
- #18
DIS1 = AB
DIS2 = BC
DIS3 = CA
DIS4 = AB
DIS5 = BC
DIS6 = CA
Avec 2 prises par disjoncteurs.
Pourquoi le differentiel n est pas avec le tableau ? Pourquoi ne pas tout regrouper?
DIS2 = BC
DIS3 = CA
DIS4 = AB
DIS5 = BC
DIS6 = CA
Avec 2 prises par disjoncteurs.
Pourquoi le differentiel n est pas avec le tableau ? Pourquoi ne pas tout regrouper?
- #19
DIS1 = AB
DIS2 = CA
DIS3 = BC
DIS4 = AB
DIS5 = CA
DIS6 = BC
Je conseille très fortement de faire appel à un professionnel spécialiste en installation pro.
Il n'y a aucune réserve de puissance
DIS2 = CA
DIS3 = BC
DIS4 = AB
DIS5 = CA
DIS6 = BC
Je conseille très fortement de faire appel à un professionnel spécialiste en installation pro.
Il n'y a aucune réserve de puissance
- #20
Ce n'est pas une obligation d'avoir le différentiel juste après le compteur ? C'est un installation que je compte certifier pour pouvoir augmenter la puissance d'un ancien compteur
