Trop de fils dans un blochet

D

DEVY

• 3 Décembre 2024

• #1

Bonsoir,

Je dois alimenter une prise de courant et repartir de celle-ci vers la prise suivante ainsi que vers un interrupteur d’éclairage.
C’est un circuit mixte, tout doit donc être réalisé en 2,5 mm2.
Malheureusement il est très difficile de rentrer tous ces fils de 2,5 dans le blochet derrière la prise (même si j’utilise un modèle de 6 cm de profondeur) En effet, il y a 9 fils de 2,5mm2 en tout (3 X 2 phases + terre).

Est il autorisé de percer le fond du blochet et de laisser des wago -ou des connecteurs résine- à l’arrière du blochet pour faire la dérivation dans un vide de construction (une petite colonne en Gyproc).
Ces connexions seraient toujours accessibles en démontant le blochet.
Ou alors existe-t-il une autre solution? Ajouter une petite boîte de dérivation derrière le blochet?

Merci et bonne soirée



Dernière édition: 3 Décembre 2024

guirikiki

• 3 Décembre 2024

• #2

Il n’y a vraiment pas moyen de tout mettre dans le blochet ? En coupant bien les fils et avec wago adaptés ? Quitte à les chauffer un tout petit peu pour qu’ils soient plus souples et faciles à manipuler ?

Vous avez une photo ?

Car on a déjà connu pire et tout rentre, suffit de bien organiser le tout.



Dernière édition: 3 Décembre 2024

perenoel123

• 3 Décembre 2024

• #3

guirikiki a dit:

Il n’y a vraiment pas moyen de tout mettre dans le blochet ? En coupant bien les fils et avec wago adaptés ? Quitte à les chauffer un tout petit peu pour qu’ils soient plus souples et faciles à manipuler ?

Vous avez une photo ?

Ceci fonctionne si jamais

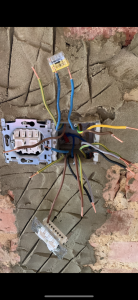

Voir la pièce jointe 171142

Cliquez pour agrandir...

Mais bien sur chauffer un fil electrique pour l assouplir autant cramer la maison directement et recommencer l installation.



guirikiki

• 3 Décembre 2024

• #4

perenoel123 a dit:

Mais bien sur chauffer un fil electrique pour l assouplir autant cramer la maison directement et recommencer l installation.

Cliquez pour agrandir...

Je parle avec un décapeur thermique à longue distance 5sec pas avec un zippo pendant 5 minutes



BG1000

• 3 Décembre 2024

• #5

Chez Niko il existe des prises plus petite en 21mm qui font gagner de la place.
Prendre des wago 4 entrées faire les 3 câblage et ajouter 3 x 1 fils vers la prise.



D

DEVY

• 3 Décembre 2024

• #6

Je vais tenter encore une fois de tout bourrer dedans. ‘et l’idée d’une petite boîte de dérivation derrière, c’est pas autorisé non plus ?



D

DEVY

• 3 Décembre 2024

• #7

Merci Supertoto
Qui fabrique ce type de blochet?



flashman

• 3 Décembre 2024

• #8

3x 3G2,5, ça rentre sans souci, il n'y a même pas besoin de forcer, faut arrêter... Suffit de bien ranger les fils, c'est tout.



Wark

• 4 Décembre 2024

• #9

Déjà, faut pas garder 20km de fils non plus, il faut quelque chose de raisonnable.



Wark

• 4 Décembre 2024

• #10

Déjà, faut pas garder 20km de fils non plus, il faut quelque chose de raisonnable.



U

Ulysse 2

• 4 Décembre 2024

• #11

En réponse à Devy. C'est fabriqué par Helia faisant partie du groupe Kaiser.

https://www.helia-elektro.be/fr_BE/mediatheque/brochures-catalogues/ (Catalogue O-range ECON® FLEX).
Je pense qu'ils sont à La Louvière...



Massimo

• 7 Novembre 2025

• #12

et mettre un troisième blochet avec un cache ? esthétiquement pas top mais faisable si autorisé d'avoir beaucoup de câbles , perso j'ai déjà vu 5 câbles arriver dans un blochet avec un cache



melocake

• 7 Novembre 2025

• #13

guirikiki a dit:

Je parle avec un décapeur thermique à longue distance 5sec pas avec un zippo pendant 5 minutes

Cliquez pour agrandir...

meme avec un seche cheveux parce que oui du 2.5 ca fait mal aux doigts au bout d'un moment

mais pour l'avoir fait, 9 fils dans un blochet ca marche (j'en ai meme plus car j'ai du 5 fils pour double allumage avec les navettes)
et comme dit wark, faut pas laisser trop de longueur, ce que j'avais toujours tendance a faire et du coup a galerer pour tout faire rentrer dedans.
