Un oeil critique sur un schèma unifilaire

perenoel123 a dit:

Dans le cas d un exclusif nuit il y a deux câbles en sortie du coffret comptage,un pour le tarif jou/nuit de l instalation prises,éclairage et un pour le chauffage a accumulation ce qui implique un coffret séparé avec un différentiel 300mA et les différents disjoncteurs pour uniquement la charge de nuit.Niveau regulation de charge il y a 2 systèmes,un qui enclenche un contacteur et qui alimentera la charge des accus pour une durée plus ou moins longue en fonction de la température et il y a le système qui alimente avec des implulsions une resistance qui "chauffera plus ou monis fort en fonction de la température extérieure"un bilame qui ouvrira les contacts alimentant les resistances de charge(explication simplifiée).Pour le schéma cela équivaut a deux coffrets avec 2 alimentations séparées.

Cliquez pour agrandir...

Sebe a dit:

Bonjour et bonne année à tous,

Lors de ma formation, le fonctionnement des accumulateurs et du compteur exclusif nuit n'a été que survolé (ne sera plus utilisé avec les compteurs communicants) et, donc, je ne suis pas certain de ce que j'ai vu !! Est-il possible d'avoir votre avis sur le schèma d'une installation existante que je dois faire pour un client ?

Le contacteur "O" s'enclenche:
- si le compteur passe en exclusif nuit
- si l'automate (Cruzet Millenium 3) est activée par le retour de la sonde de température

Est-ce que mon schèma est correcte ?

Merci à vous

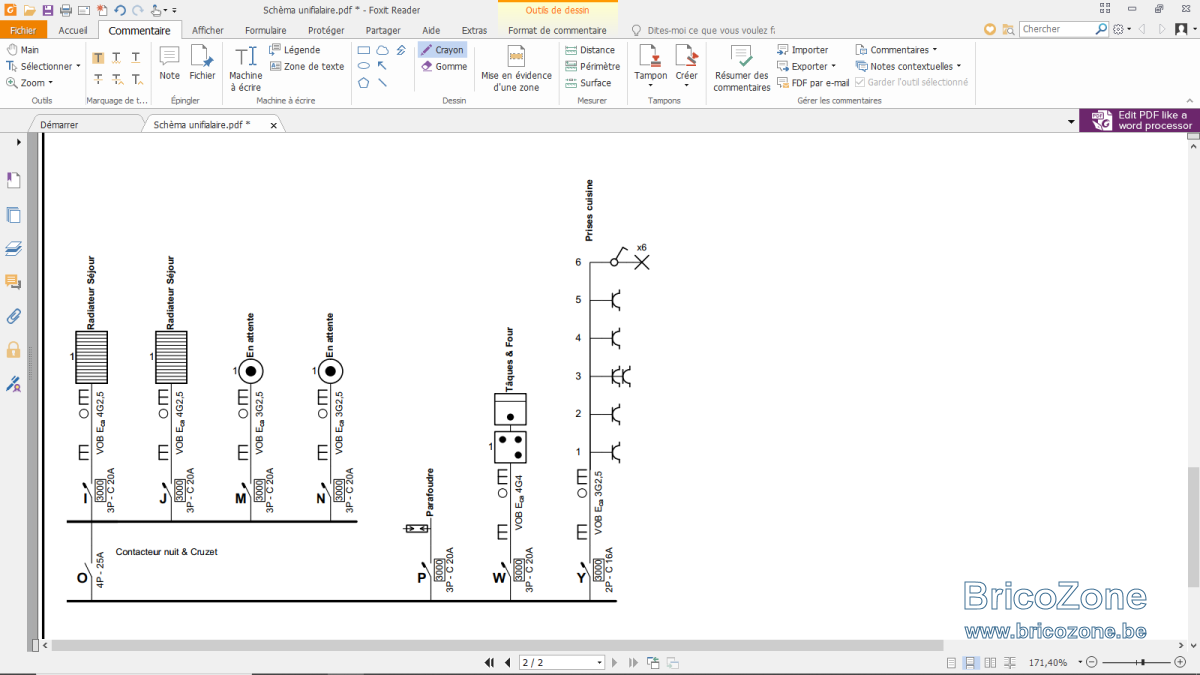

Voir la pièce jointe 153504

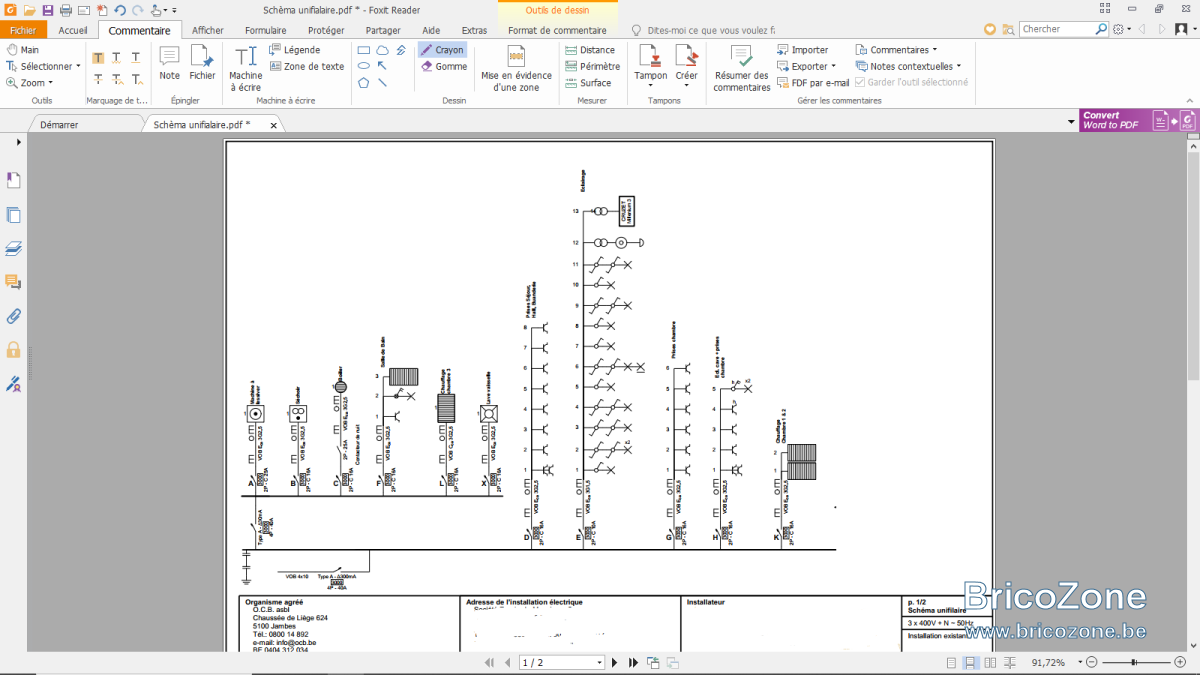

Voir la pièce jointe 153507

Cliquez pour agrandir...

Edmaison a dit:

C'est une grosse modif de l'installation, il faudrait probablement mettre aux normes (beaucoup de points sur le E, pas de 30mA pour les prises, 8 départs max par différentiel)

Cliquez pour agrandir...

Edmaison a dit:

Sur la 2eme photo, il faudrait encadrer le contact O, et decrire à part le fonctionnement de celui-ci

Cliquez pour agrandir...

perenoel123 a dit:

Il faut également remplacer le contacteur 25A par un 40A car il n y a pas de disjoncteur limiteur a 25A en amont donc les contacts sont uniquement protégé par le disjoncteur général de 40A.

Cliquez pour agrandir...
