Schéma unifilaire

Bonjour,

Lundi, je fais certifier mon installation solaire.

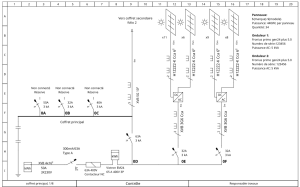

J'aimerai avoir une correction/review de mon schéma unifilaire:




Quelques explications:

• en sortie de mon différentiel de tête, il y a en série:
  • un contacteur NF: (c'est pas "typique", mais dans ma rue, la tension monte régulièrement à 252 V dès qu'il y a un peu trop de soleil, si cela décroche trop, je voudrais pouvoir m'iloter. Un victron multiplus + batterie à installer dans le futur).
  • En wattmètre/powermeter
  • Les onduleurs: 2, raccordée entre des phases différentes.

  • Ensuite limiteur (le coffret est câblé en 10²).
  • En sortie du limiteur, j'ai un départ vers un autre coffret. Question: faut-il le protéger avec un disjoncteur ou le limiteur est suffisant ? D'un point de vue électrique et sécurité, je trouve que ça ne changerait rien de rajouter un deuxième disjoncteur de 63A série mais s'il est nécessaire selon les normes, je le ferai.
  • J'ai placé des disjoncteurs en réserve pour le futur (recharge voiture par exemple).
• Je compte remplacer les variables (${modele}), ainsi que le numéro de série.

Pour le schéma de situation, j'ai pas vraiment trouvé d'exemple pour les PV/ondueleur. Quelqu'un a quelque chose en exemple ? Un certificateur me dit qu'il faut dessiner la toiture vue du dessus avec la position des panneaux, la rue, etc.

Merci d'avance pour vos retours!

le disjoncteur limiteur est mal positionné, actuellement, le contacteur et le victron peuvent voir passé la puissance du compteur + la puissance des panneaux, celui ci doit venir après le différentiel 300 ma

pourquoi des disjoncteurs 32 A sur les deux onduleurs, vos onduleurs font ils 7000 watt chacun

Michael 33512 a dit:

le disjoncteur limiteur est mal positionné, actuellement, le contacteur et le victron peuvent voir passé la puissance du compteur + la puissance des panneaux, celui ci doit venir après le différentiel 300 ma

Cliquez pour agrandir...

Je ne comprends pas comment le contacteur et le wattmètre pourrait voir les 50A du réseau et le courant des onduleurs: pour y arriver, il faudrait qu'il y a quelque chose qui consomme plus de 50 A ? Or ici, c'est quasi impossible (le contacteur est passif, et le wattmètre va peut-être consommer 5W). Par contre, en aval du limiteur, c'est possible puisqu'on consomme de l'énergie.

De plus, pour le multiplus, je dois mesurer le puissance "grid". Si je met le wattmètre après le limiteur, la puissance qu'il va mesure c'est la puissance qu'on prélève du "réseau + onduleur ".

Michael 33512 a dit:

l
pourquoi des disjoncteurs 32 A sur les deux onduleurs, vos onduleurs font ils 7000 watt chacun

Cliquez pour agrandir...

De mémoire, je pense que le fabricant recommande au moins ce rating.

je n'avais pas fait attention que le coffret numéro 2 était après le disjoncteur

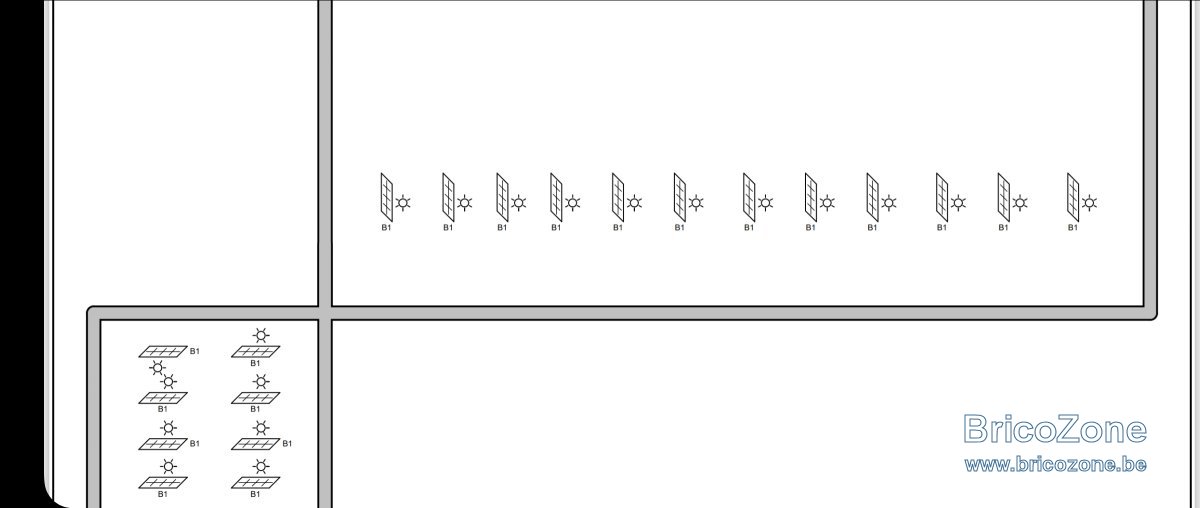

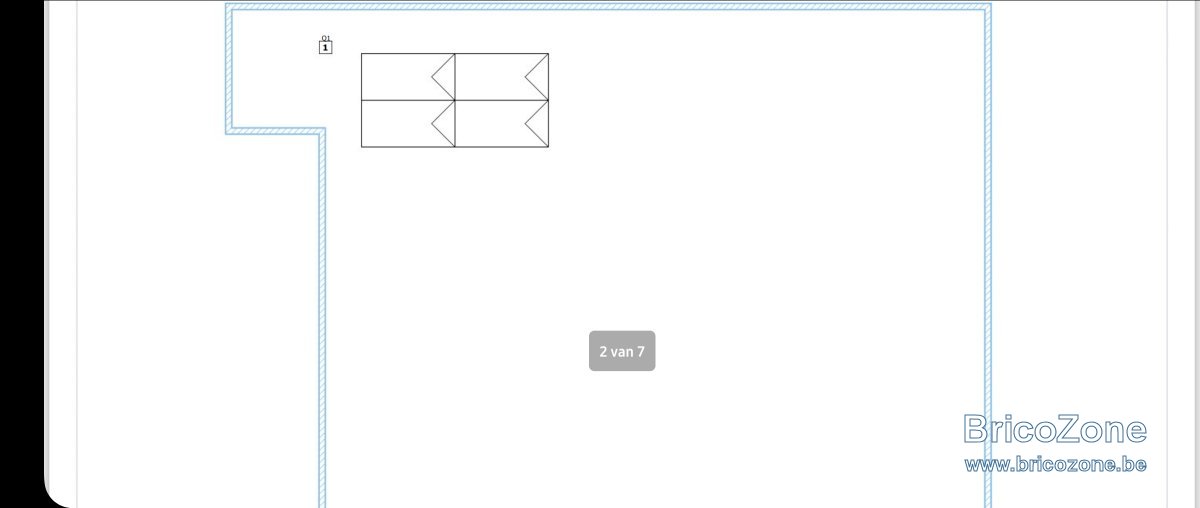

exemple de diagramme de situation.

Merci @Dyckie pour le schéma d'exemple. Le contrôle s'est bien passé. Je n'étais pas sûr si le schéma de câblages des strings était nécessaire vu que certains le mentionnent. Ce n'est nécessaire selon le contrôleur.
