Ventilateur SDB avec timer; interrupteur double avec voyant

Bonjour,
Je voudrais installer et connecter un ventilateur (S&P CRZ100) dans ma salle de bain.
Il possède un timer qui lui permet de continuer à fonctionner après que le courant soit interrompu. Il peut être placé en combinaison avec l'éclairage (schéma 5), ou avec son propre interrupteur (schéma 6).
Je préfère l'avoir séparé, pour éviter que la ventilateur s'allume de nuit et/ou à chaque fois qu'on allume la lampe. Je m'orient donc vers une installation avec sonn propre interrupteur.
Alors... j'aimerais placer tout dans 1 seul blochet, l'actuel.
=> J'ai cherché mais pas trouvé un double interrupteur, avec voyants témoins.. quelqu'un a déja vu?
Sinon, je devrai transformer le blochet en blochet double, ce qui n'est pas impossible...
Question subsidiaire: ce blochet contient pour l'instant une arrivée sur laquelle sont connnectés: 1 éclairage SDB et 1 chauffage électrique par le sol. Ces connections sont faites avec des Wago triples.
=> Comment puis-je le plus proprement repiquer en plus pour le ventilateur? des Wago 4ruple? (dommage j'ai plein de triple en réserve...)
=> puis utiliser le fil de terre vers le ventilateur pour la connection "Ls" (pas très propre.. mais c'est pour utiliser le XVB existant). Ou suiis-je obligé de tirer 3 conducteurs VOB de bonne couleur?

Merci

Sur les interrupteurs niko, on sait ajouter une led comme témoin lumineux. Donc avec un interrupteur double cela devrait le faire : 1 bouton pour la lampe et l’autre pour le ventilateur. Et à voir comment tu veux configurer le témoin lumineux (en permanence ou si lampe allumée). Il y a des wagos 4 entrées (ceux non clipsable).

Pour l'interrupteur, il te faut un double allumage (en Niko, c'est la référence 170-01505) avec la double manette qui va bien avec (existe en différentes couleurs, en blanc c'est la référence 101-61507) et deux petites led (existe également en différentes couleurs, en bleu c'est la référence 170-37223).

Par contre, c'est totalement interdit d'utiliser le vert-jaune comme conducteur.

Voir si tu ne sais pas tirer un bout de câble depuis la lampe jusqu'à l'extracteur (si tu as un faux-plafond, il y a peut-être moyen), et :

- le XVB de l'interrupteur : le brun avec les bruns du Wago, le bleu avec les bleus et le vert-jaune avec le vert-jaune
- dans la lampe : idem (brun avec brun)
- dans l'extracteur : le brun du XVB de l'interrupteur dans la borne L, le brun de la lampe dans la borne Ls (et un bleu bien sûr)

Macs a dit:

Par contre, c'est totalement interdit d'utiliser le vert-jaune comme conducteur.

Voir si tu ne sais pas tirer un bout de câble depuis la lampe jusqu'à l'extracteur (si tu as un faux-plafond, il y a peut-être moyen)

Cliquez pour agrandir...

Merci pour les références.. je vais essayer de trouver le meme chez Legrand, c'est Legrand à cet étage

Pour le cable... très difficile. Je pense que le mieux est que j'achete quelques mètres de 4G2.5....enn espérant que ca passe aussi dans le tube existant.

Ah, il faut tout dire…

Si c’est tubé, ne t’ennuie pas à essayer de passer un 4G (que tu auras du mal à trouver en plus, plus personne n’utilise ça, on ne travaille plus qu’avec du 3G et du 5G).

Tu tires juste 3 VOB (pas besoin de vert-jaune dans l’extracteur, il est double isolation et n’a pas besoin de terre). Si tu as déjà réussi à passer un XVB, les 3 VOB vont passer tout seul !

bah je vois du XVB 3+terre en fait chez Gigatek,
les VOB ok, j'en ai de stock et aussi un peu de gaine annelée pour les 2 metres qui sont a l'air libre (sol grenier au dessus), jusqu' ce qu'ils disparaissent sous le plancher.
Go VOB!

A l'aide...

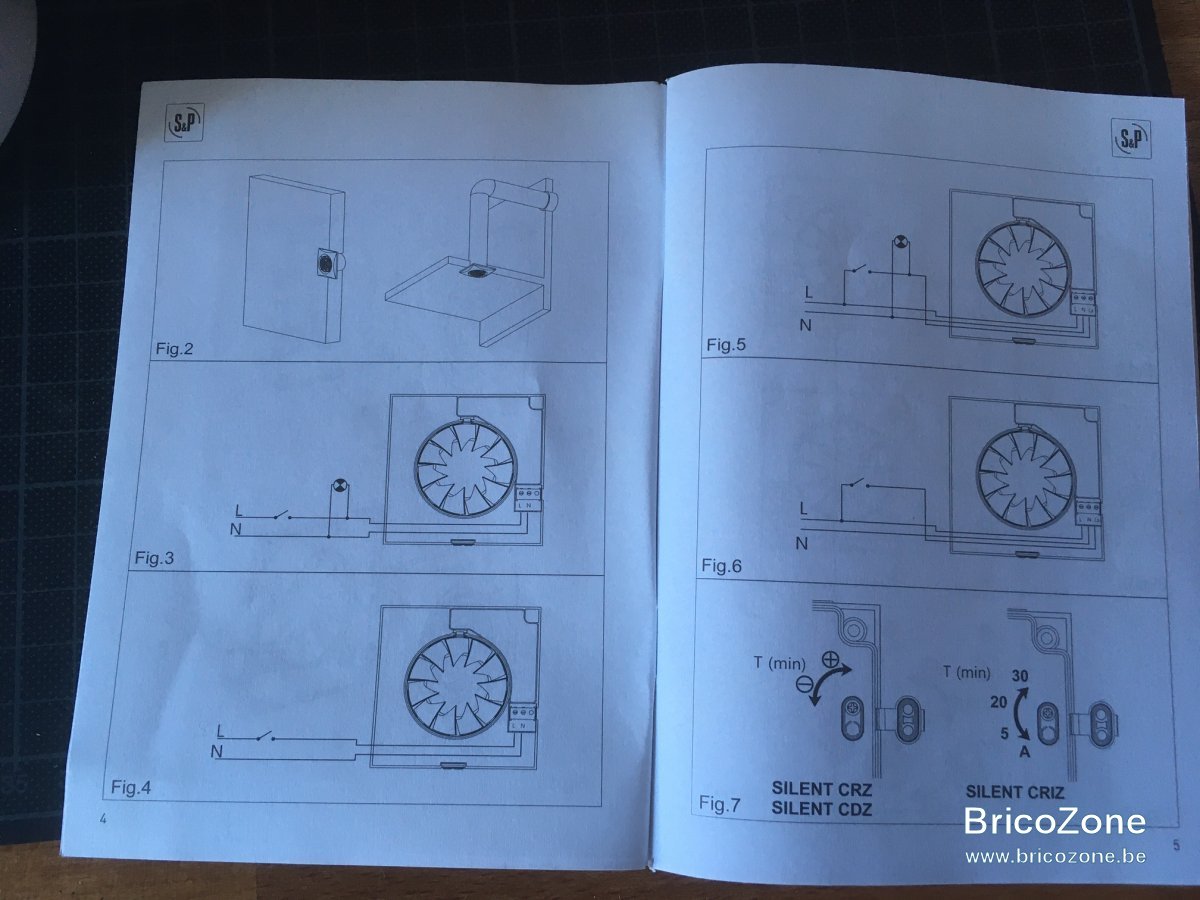

Je veux faire le schéma de la figure , pour avoir un interrupteur dédié à mon ventilateur. Le schéma 6 permet au ventilateur de continuer à fonctionner quelques minutes après que l'on mette l'interrupteur sur OFF.
Je voulais un interrupteur avec voyant lumineux.

=> le vendeur m'a refilé un bipolaire....

- puis-je utiliser un bipolaire en mode unipolaire? j'ai besoin que le neutre soit toujours présent pour le ventilo...
- je dois quand meme veiller à ce que la loupiote de l'interrupteur fonctionnne quand elle doit, mais pas si l'interrupteur est off...

https://www.bricozone.be/data/attachment-files/2022/08/121289_ec9c0143a2582756faf9785f2fcb93b7.JPG

Bonjour,
Tous les interrupteurs peuvent être utilisé comme simple.
Et l'inverseur peut être utilisé comme simple, deux directions et bien sûr inverseur.

merci!

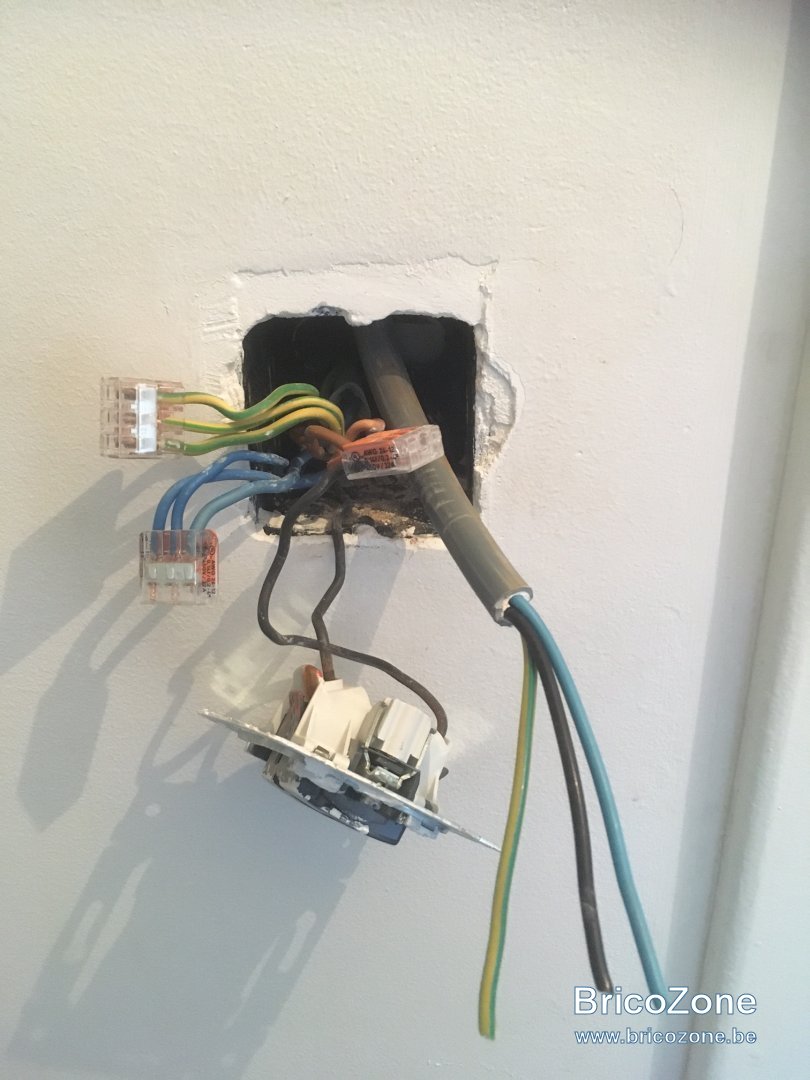

et j'ai pu ajouter un seul petit fil pour le neutre vers l'interrupteur bipolaire, meme si je l'utilise en uni, pour que la loupiote fonctionne. Elle reçoit donc le neutre en permanence, mais la phase est bien commutée donc la loupiote s'éteint et s'allume comme elle faut.
Maintenant, je branche le ventilo de l'autre coté!
