[VMC double flux] Expérience d'auto-construction

vmcdfb;985218 a dit:

Pareil quand on lit qu'un rendement peut atteindre plus de 110%, c'est dur à croire et pourtant c'est vrai avec un échangeur enthalpique.

Cliquez pour agrandir...

l'efficacité thermodynamique peut être supérieure à 100%, pas le rendement. cf http://fr.wikipedia.org/wiki/Efficacit%C3%A9_%C3%A9nerg%C3%A9tique_%28thermodynamique%29

Vu le niveau technique du post je me permets cette précision...

blorent;985241 a dit:

l'efficacité thermodynamique peut être supérieure à 100%, pas le rendement. Vu le niveau technique du post je me permets cette précision...

Cliquez pour agrandir...

Oui c'est vrai, je voulais juste "vulgariser" pour le commun des mortels dont je fais parti :=).
D'ailleurs les fabricants de VMC-DF vulgarisent aussi en parlant de rendement à 110%, c'est vrai que c'est rare le client "scientifiques"

Autre précision, le certificateur PHI (PassivHaus Institut) ne tient pas compte de l'humidité (surtout pas) ... peut-être pour éviter le confit entre efficacité thermodynamique à plus de 100% et rendement au max à 99% en théorie.

Reste qu'une VMC-DF avec échangeur enthalpique, coûte environ 400€ de plus que le même modèle sans échangeur enthalpique. Le système enthalpique est très spécial et l'échangeur à une durée de vie limité. Je n'ai jamais cru à ce système car il ne m'inspire pas confiance dans son efficacité et sa durabilité.

Après quelques années, j'ai (enfin) habillé ma VMC double flux. J'y ai connecté une 2eme salle de bain, et ça marche plutot bien
Je posterai plus tard les relevés de température, car je souhaite prendre mes relevés lorsque les températures seront suffisamment basses.

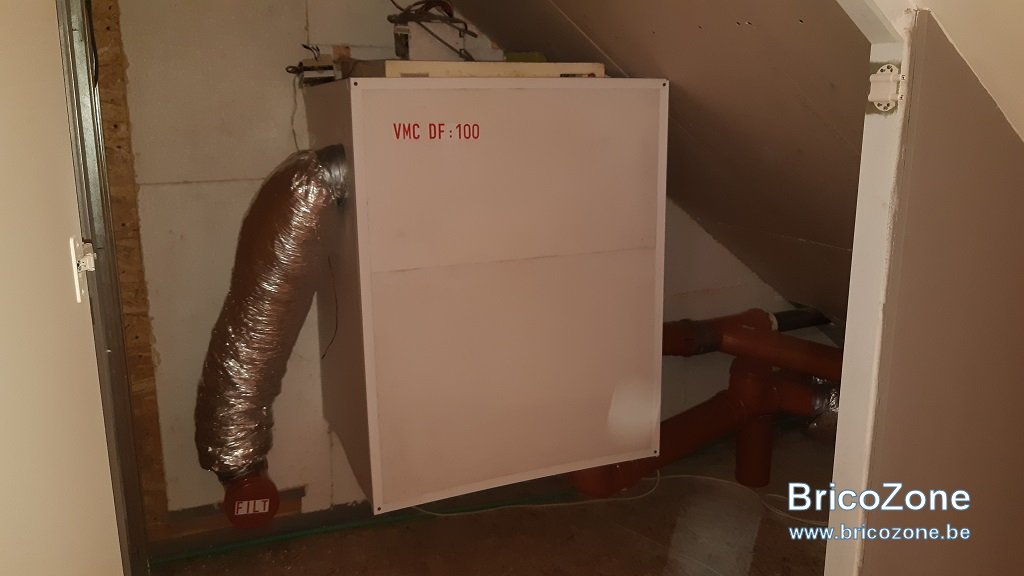

Voici une photo de la "bête"

Alors, mes 4 t° :
Apport de l'extérieur : 9.5°C
Air extrait vers l'extérieur : 13.5°C
Air apporté à l'intérieur (réchauffé) : 18.5°C
Air extrait de l'intérieur : 19.5°C

Par contre, je n'ai pas la possibilité de mesurer les taux d'humidité

intéressant comme "bricolage"
dans un domaine assez proche je voudrais simplement extraire d'une seule chambre mais de façon totalement silencieuse.
La gaine peut traverser l'isolation du plafond et j'ai tout le grenier pour installer un caisson avec ventilateur
Mais il faut aussi que le bruit de la rue ne revienne pas par la gaine, et aucune erreur n'est permise....
Donc je rumine...

Avec une gaine flexible "alu", isolée, ça coupe énormément le bruit. Le seul bruit que j'ai, et un faible souffle du à la grille d'aération dans la pièce même. En retirant la grille, le bruit est encore moins perceptible.
