Ajout d'un troisième Coffret

W

willyhound11

  • #1
Bonsoir à tout le monde
Je voudrais ajouter un troisième coffret qui sera placé dans une annexe que je transforme en cuisine extérieure.
Je suis en mono, j'ai déjà un coffret secondaire dans le local technique de ma piscine, celui-ci est relié au coffret principal par du 6 carré à partir d'un disjoncteur C32. Le coffret secondaire est équipé d'un 30 MA en tête de ligne.
Le câble 6 carré entre le coffret principal et le secondaire passe dans une boîte de dérivation qui est placée dans l'annexe.

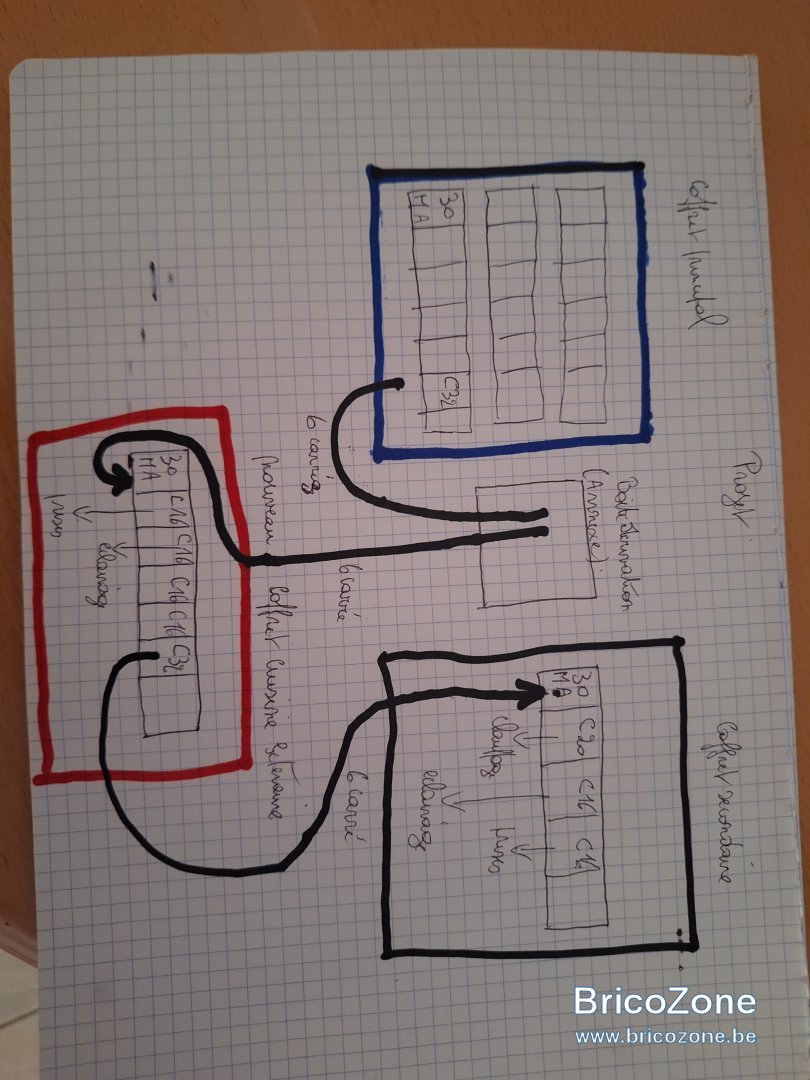

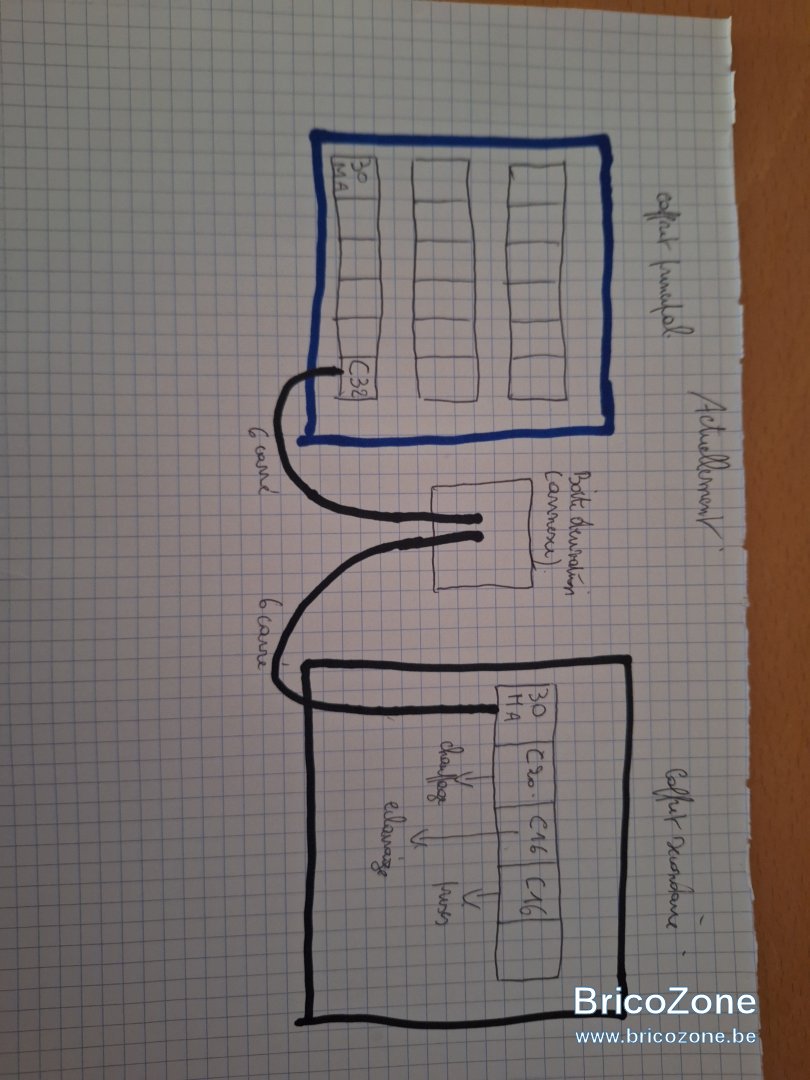

Mon idée est de placer un deuxième coffret secondaire dans l'annexe à partir de cette boîte de dérivation. Pour être plus clair je joins deux croquis le premier ce que j'ai actuellement, le second ce que je souhaiterais faire. Pouvez-vous me dire si je suis dans le bon.
Merci d'avance




  • #2
Quelqu'un pourrait il me dire si la façon dont j envisage de raccorder mon troisième coffret est la bonne?

  • #3
pas besoin de remettre un second C32 dans le nouveau coffret pour protéger le deuxième, le C32 en tête de ligne dans le premier est suffisant

  • #4
Merci pour ton aide....mais je repars vers celui de la piscine à partir de quelle disjoncteur et de quelle puissance....je dois câbler en 6 carré de l annexe vers la piscine?...

  • #5
Bonjour,
Je dirais qu'il est toujours avantageux de prévoir une protection pour chaque coffret.
Plus confortable en cas de problème et plus facile aussi.

  • #6
OK merci...donc mon schéma est valable pour câbler le deuxième vers le troisième si ce n'est que je ne dois pas forcément repartir d'un c32 de l'annexe vers celui de la piscine comme le dit Michael 33512, c'est bien ça ?

  • #7
Normalement le calibre d'un disjoncteur devrait être inférieur à celui qui le précède pour avoir une bonne protection.
Quel est le calibre de votre disjoncteur de branchement ?

  • #8
Je vais seulement placer le compteur de l annexe..donc je mets mon 30 MA en tête de ligne, ensuite le C32 (ou un autre?)qui va vers la piscine et les autres disjoncteurs après le c32. Précision, je souhaiterais garder le câblage existant (6 carré) entre l'annexe et la piscine par facilité car il passe sous une terrasse

  • #10
Je ne comprends pas..le c32 de l annexe sera derrière un 30 MA...qui lui même sera derrière le c32 du coffret principal

  • #11
Je me suis trompé..le c32 de l annexe sera devant un 30MA..qui lui même sera devant le c32 du coffret principal

  • #12
Voir #9 pour savoir vous répondre.

  • #13
Cela ne sert à rien de cascader des 30mA.
On part d'un max 40A (pour du 6 carré) derrière le 300mA de tête, ensuite dans chaque coffret un 30mA par 8 circuits max

  • #14
BG1000 a dit:
Cela ne sert à rien de cascader des 30mA.
On part d'un max 40A (pour du 6 carré) derrière le 300mA de tête, ensuite dans chaque coffret un 30mA par 8 circuits max
Cliquez pour agrandir...
Exact, mais tout dépend du calibre du disjoncteur de branchement pour lequel on a toujours pas de réponse.

  • #15
Désolé mais tout ce que j ai réussi a faire en électricité c est grâce à vous ....je n'aucune formation dans ce domaine. ...ou trouver le disjoncteur de branchement ?

  • #16
Communément appelé "plomb de la ville" ou encore "Teco".
Se trouve juste avant le compteur.

  • #18

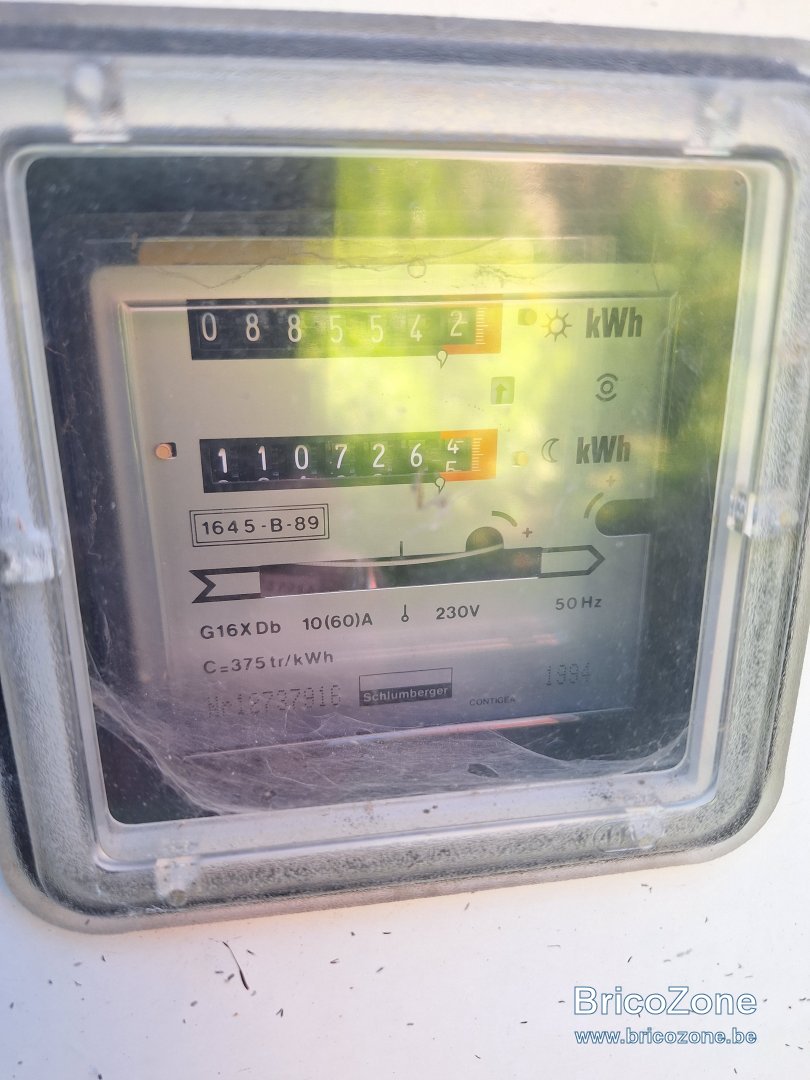

Non, ça c’est le compteur qui ne donne aucunes indications.
C'est avant le compteur.
Et si vous avez ça,
2915s_1gepo-25s60-meterkasten-200x200.jpgC'est là.
Ou si vous avez autre chose, une photo de l'ensemble.

  • #20

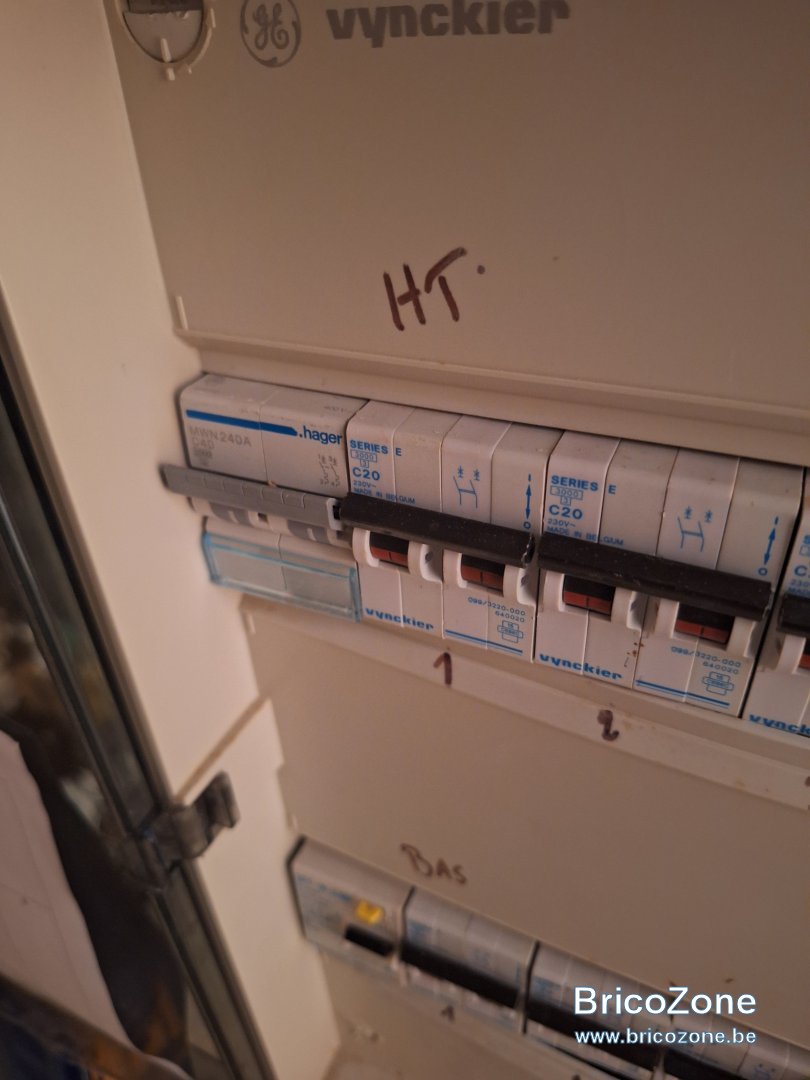

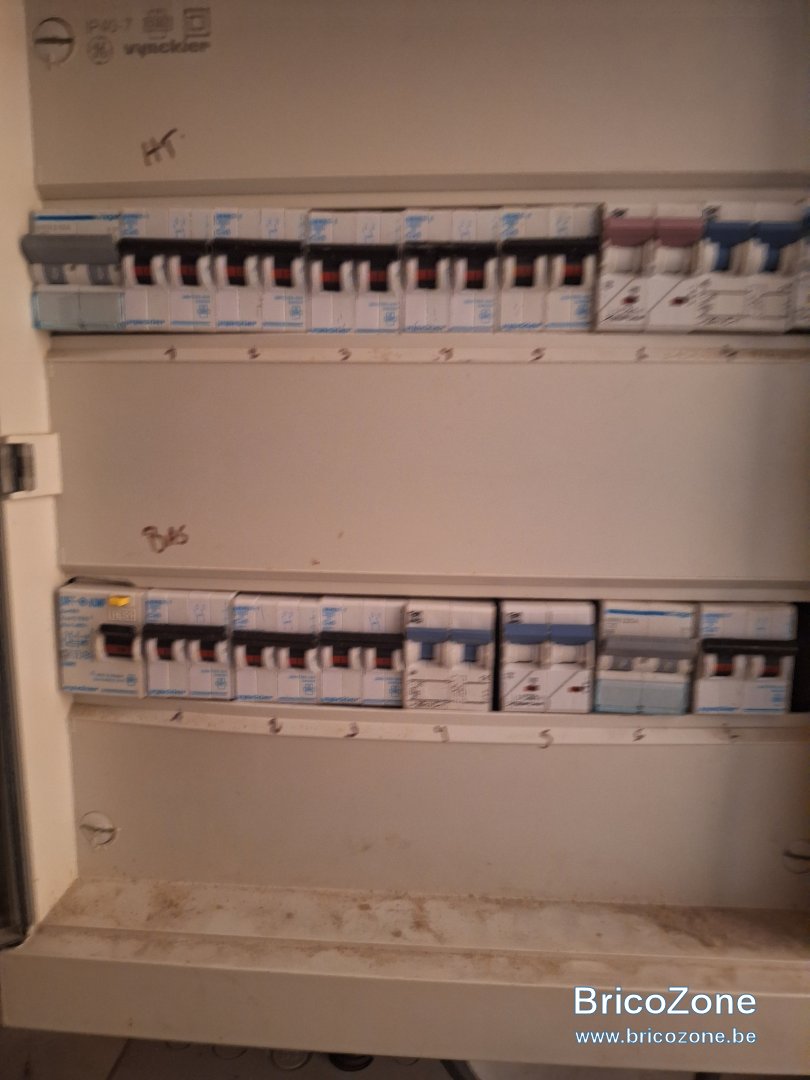

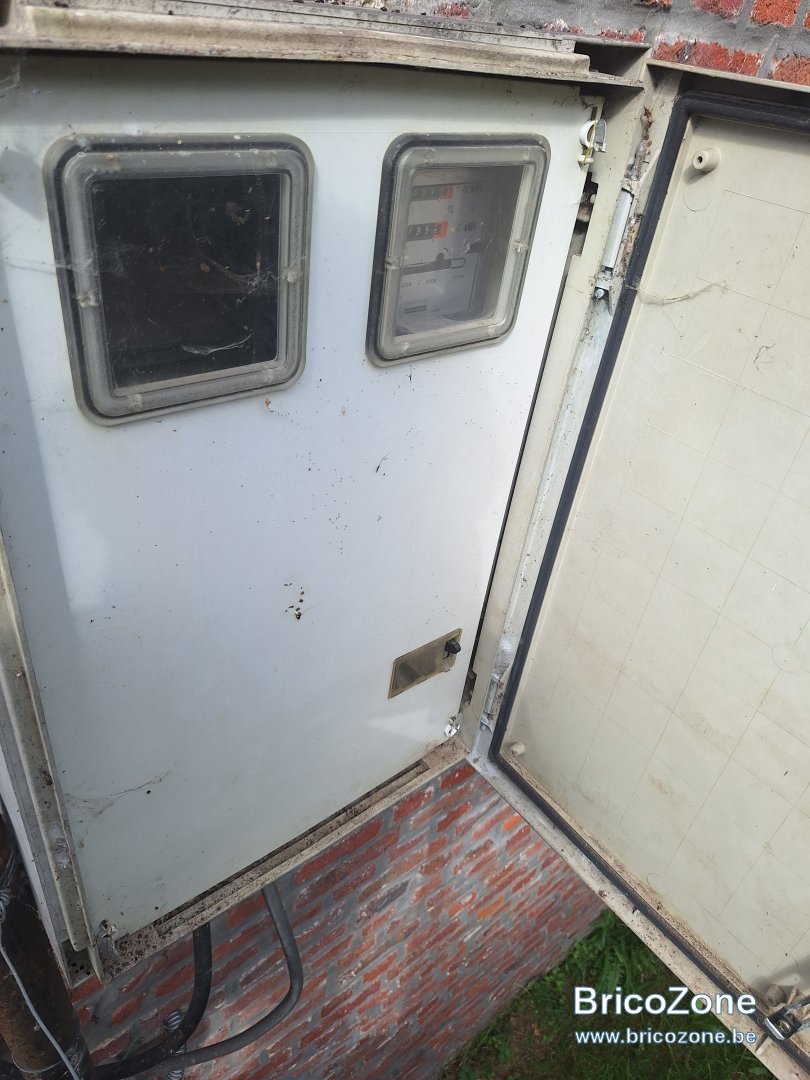

Je n ai d autre entre le compteur extérieur qui est sur le pignon et le coffret principal dont je joins 2 photos
