Ajout d'un troisième Coffret

  • #21
Une photo nette du C'est La au post 18 serait utile.
Les photos du coffret sont floues.
Il manque manifestement des différentiels 30mA dans le coffret principal si le différentiel de tête est bien présent et en 300mA

  • #22

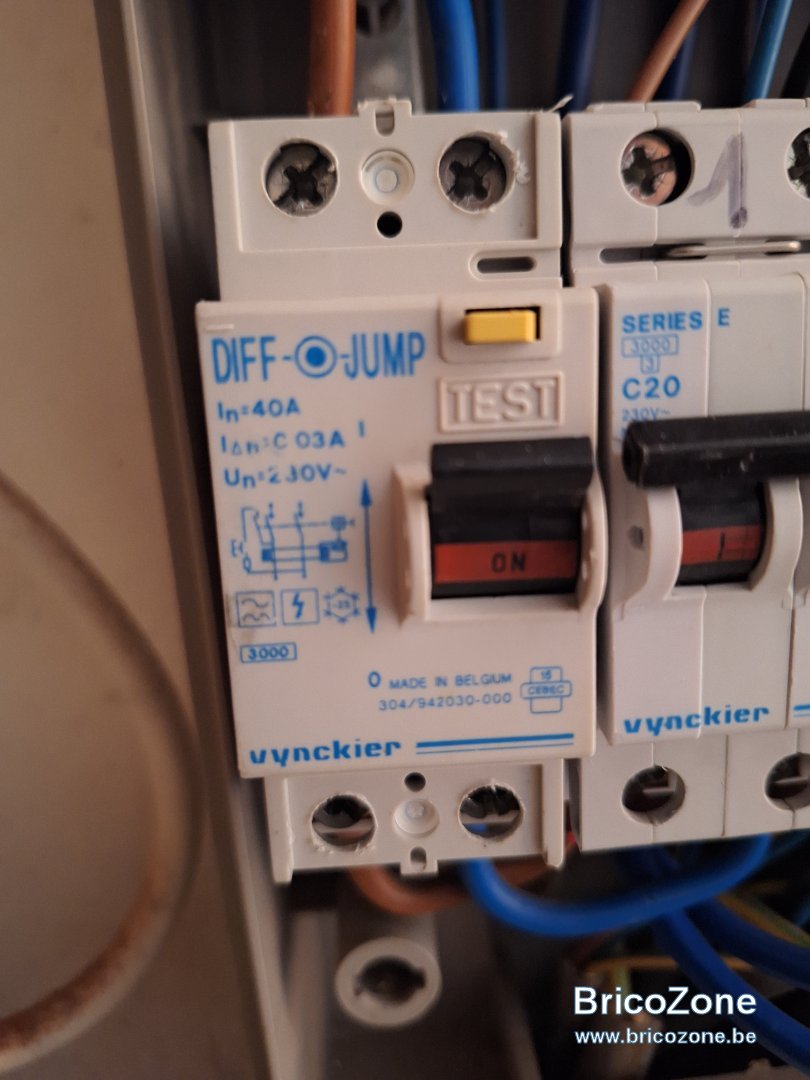

Le premier différentiel en haut est la photo 2
Le premier en bas est un 30mA me semble-t-il..voir photo 3

Le 7 en bas est celui qui conduit au local piscine en 6 carré.

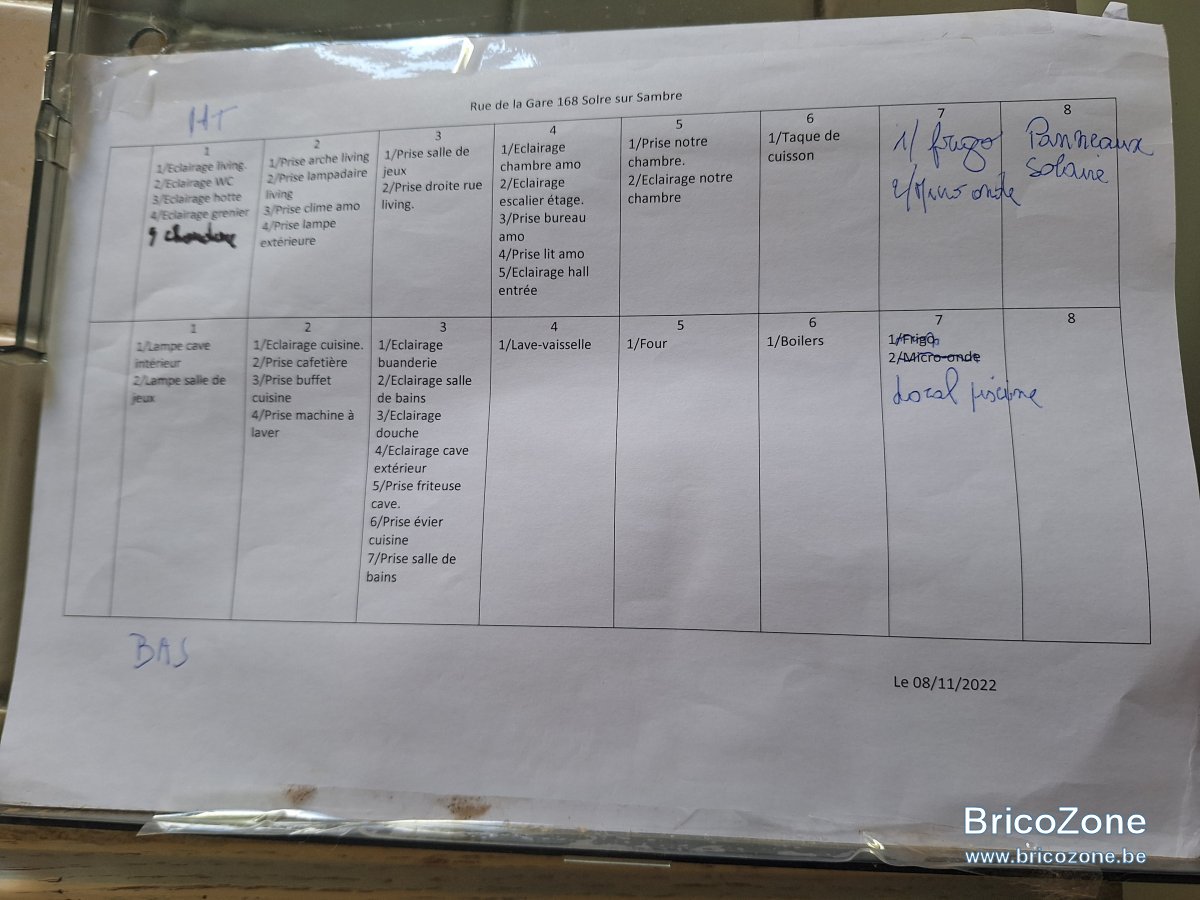

Je joins également le plan du coffret

  • #23
Les circuits HT 1, 2, 3, 4, 5, BAS 1, 2, 3, 4, doivent être derrière un 30mA suivant le RGIE 2025 et même avant pour BAS 3, 4 . Je ne vois pas de ligne dédiée pour le lave linge.
Pour le reste c'est 300mA max.

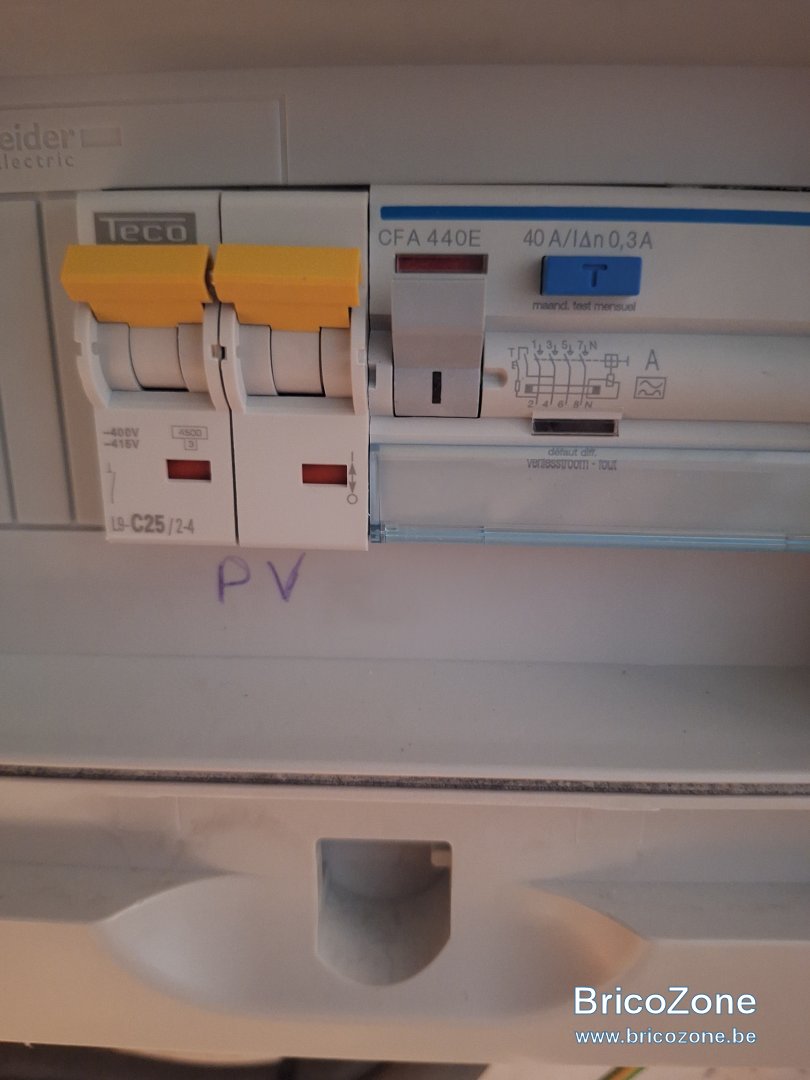

Le différentiel en photo 3 est de 0,3A soit 300mA, il devrait être scellé et est en liaison directe avec le compteur. Il ne peut y avoir de différentiel 30mA directement derrière le compteur, ils doivent être subordonnés à un différentiel de max 300mA.

A la photo marquée MWN240A c'est un disjoncteur de 40A et pas un différentiel.

Pour le disjoncteur HT 8 Panneaux solaire, il devrait y avoir un disjoncteur limiteur, qui limite les deux sources de courant (PV+Compteur) à la valeur nominale du courant acceptable par le coffret. par exemple 40A au compteur + 10A de PV cela fait 50A, de trop pour un différentiel subordonné de 30mA 40A.
Il faut tenir compte de l'absence de différentiel 30mA dans ce coffret..

Bien sur il faut faire réceptionner l'installation.

  • #24
OK mais mon installation date de plus de 30 ans....elle avait été validée par vincote à l'époque...peut-être effectivement que la machine à laver se trouvait dans une autre pièce, je tirerai une ligne sp
écifique de mon nouveau coffret dans l'annexe. Pour les panneaux solaires il y a un autre coffret. Voir photo. Pour en revenir à ma question de départ...comment puis-je raccorder mon coffret de l'annexe à partir du coffret principal avec quel câblage ..ensuite comment repartir du coffret de l'annexe vers le coffret piscine existant ?

  • #26
Précision..mes panneaux solaires ont été installés il y a 3 ans par un professionnel..vincotte est passé pour la réception. Après un premier refus pour la terre, le second a validé l' installation..

  • #27
Il manque toujours la réponse au #18.
La première chose que l'on vérifierait si on serait sur place.
Vous aider, oui, mais comment si vous ne donnez pas les détails demandés ?

  • #28
OK...mais je n ai pas cette réponse...tout ce que j ai c'est un compteur extérieur..voir photo 17 et 19 sans autre précision que celle en 17..je ne sais pas enlever le cache qui est plombé

  • #29
Le plus simple... Vous repartez de la boîte de dérivation avec la même section que celle actuelle.


La seconde solution... Vous mettez un interrupteur-sectionneur 40A en-tête du coffret secondaire. Celui-ci alimente le 32A (qui va vers le 3e coffret), et, le 30mA, qui, lui alimente le reste du coffret.

En tête du nouveau tableau, vous placez un 30ma/40A qui alimente tout le coffret (pour autant qu'il n'y ait pas + de 8 disjoncteurs).



C'est max 8 disjoncteurs derrière un 30ma. D'où le sectionneur, comme ça, la ligne qui alimente le coffret est protégée par le 300ma général, pas par le 30ma du coffret.
La nouvelle ligne doit respecter les normes actuelles (le reste peut rester tel quel (ce sont les normes du moment de la création qui priment).



Idéalement, le 32A dans le coffret principal devrait être aussi derrière le 300ma, pas derrière le 30ma.

Dernière édition:
  • #30
Pour connaitre la valeur demandée, il faut regarder au niveau de la petite vitre qui se trouve à côté de la manette du compteur (ce qui sert à allumer ou éteindre le courant qui est......... un disjoncteur forcément).


Soit c'est directement marqué dessus, soit, il y a des vis et barrettes à comparer à la légende gravée sur la vitre.


Ce serait effectivement pas plus mal de vérifier quand-même.

Dernière édition:
  • #31
"Ce serait effectivement pas plus mal de vérifier quand-même."
Tout dépend de cette valeur comme demandé depuis le début.

  • #32
Merci beaucoup pour ton aide flaschman.. ..pour la deuxième solution quelle est la section du câble entre le 32A du secondaire et le 30 MA du nouveau coffret. Pour ce qui est de l interrupteur sectionneur peux-tu me préciser quel modèle (puissance ou amperage) que je dois acheter

  • #33
willyhound11 a dit:
Pour ce qui est de l interrupteur sectionneur peux-tu me préciser quel modèle (puissance ou amperage) que je dois acheter
Cliquez pour agrandir...

Vous semblez être têtu ou vraiment ne pas vouloir comprendre que tout dépend du calibre de votre disjoncteur de branchement.
Exemple ; il est inutile, irresponsable et à la limite dangereux de placer un disjoncteur de 32 Am pour la protection de votre coffret si le disjoncteur de branchement est de 25 Am.

  • #34
Je ne suis rien de tout ça Cory...je vais bien évidemment suivre les conseils et regarder encore plus attentivement la vitre dont parle flaschman dès mon retour à la maison

  • #35
Prendre des photos de ce qui entoure le compteur serait déjà une aide.

  • #37
willyhound11 a dit:
Je ne suis rien de tout ça Cory...je vais bien évidemment suivre les conseils et regarder encore plus attentivement la vitre......
Cliquez pour agrandir...

Une copie caviardée de l'unifilaire des PV serait utile,
Avec le code EAN se trouvant sur la facture il devrait y avoir moyen de trouver chez ORES, les caractéristiques du branchement, tension courant.....

Avec les informations fournies par @willyhound11 on a des inquiétudes :
  • Pas de différentiel de tête en 300mA ou mauvaise identification/interprétation des valeurs.
  • Pas de différentiel subordonnés 30mA dans le tableau principal.
    • C'est un élément important pour la sécurité humaine et pas très difficile à installer
  • Confusion entre disjoncteur et différentiel .
  • Il y a 25A de PV s'il y a 40A au compteur cela ferait 65A au niveau du coffret ce qui nécessite soit un disjoncteur limiteur soit du matériel supportant du 80A qui coûte plus cher.
Nous sommes pour l'instant dans l'art divinatoire.

Une question faut-il inclure la charge future d'une voiture électrique, et faut'il prévoir une augmentation de puissessance, soit pour la maison et pour le VE?

  • #38

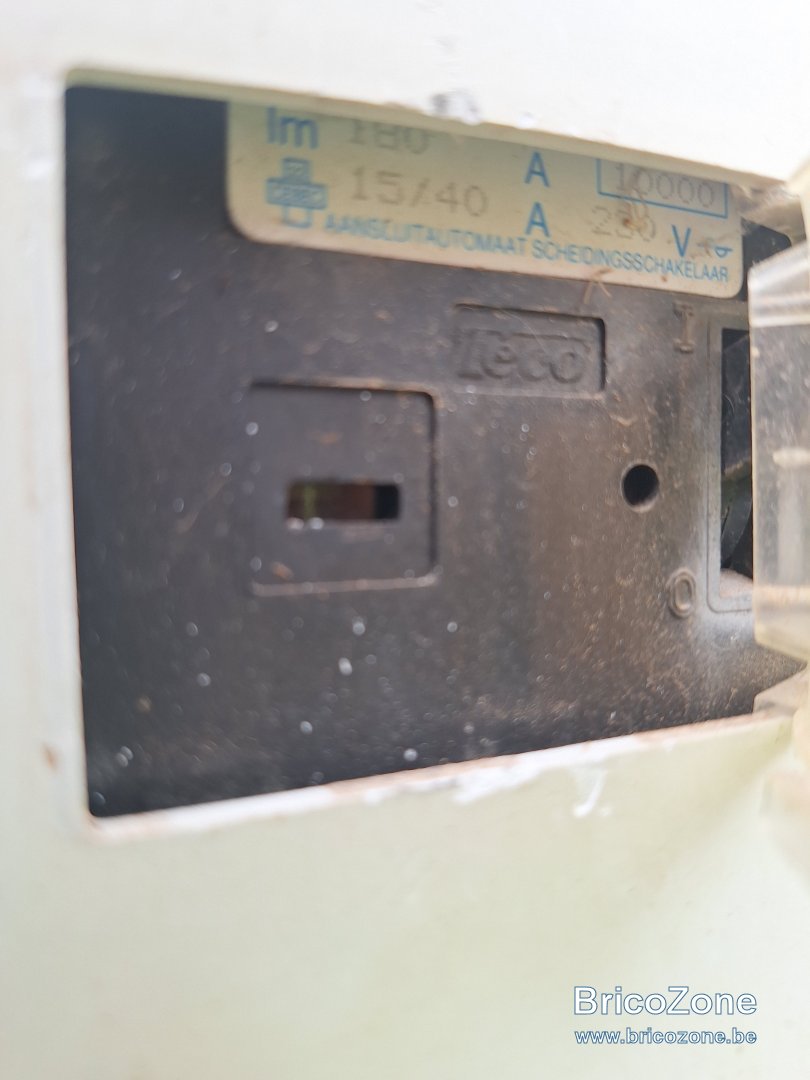

Je pense avoir trouvé suite aux indications de flaschman, après avoir galéré pour ouvrir cette fichue fenêtre qui était opaque et scellée avec le temps..je trouve la barette dont je joins la photo

  • #39
:sob::sob::sob: L'étiquette ne donne aucunes indications utiles.
Ce qui nous intéresse c'est ce qui est sous la petite fenêtre.
Attention ne JAMAIS enlever les plombages éventuels.
On approche :p

  • #40
A droite, c'est l'interrupteur... Il faut regarder là, dans la fente où le trou certainement.

Dernière édition:
