Arrangement coffret électrique (peigne de raccordement)

Le but est que @phildarz comprennent comment définir la réalisation, ce que je considère comme fait. Il a tous les éléments pour mener à bien sa réflexion et sa cuisine.

Merci pour ces informations détaillées et bien expliquées.
En effet, cela m'a l'air abordable avec mes connaissances.
La proposition/solution de BG1000 m'a également permis de mieux comprendre mon installation.

Par contre, concernant l'installation PV, ça a l'air beaucoup plus simple que quand l'inspecteur est venu.
Ses calculs semblaient + compliqués, il a également pris en compte les specs techniques de l'onduleur, il a consulté un collègue, Après 15 min, il a précisé qu'il fallait ajouter un limiteur dans le coffret 2.

Alors qu'ici, je n'ai rien communiqué concernant l'onduleur.
Du coup, peut-être y'avait-il une info spécifique que j'aurais du vous préciser ?

C'est un onduleur monophasé


Encore merci

Quel est le calibre du disjoncteur de branchement ?
Il faut faire le calcul des diverses sources et voir si c'est inférieur ou égal aux divers courant nominaux

BG1000 a dit:

Quel est le calibre du disjoncteur de branchement ?
Il faut faire le calcul des diverses sources et voir si c'est inférieur ou égal aux divers courant nominaux

Cliquez pour agrandir...

40A

L'onduleur produit 17,4 A et au max 18,2A et est protégé par un disjoncteur de 25A.

40A du compteur (au maximum) et 25A venant de l'onduleur (au maximum de la protection)

donc 40+25 est supérieur à 63A des différentiels...
Il me parait logique de faire les calculs sur les protections et non sur les courants des équipements

Bon voilà, le câblage de la cuisine est fini, je vais pouvoir me lancer dans la transformation de mon coffret comme conseillé par @Macs.

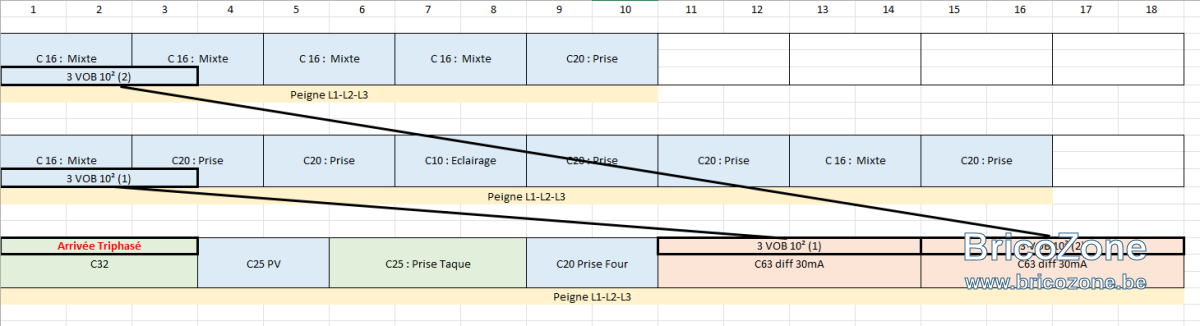

Pour me faciliter l'installation le jour j et pour être certain d'avoir tout le matériel nécessaire, je me suis fait un petit schéma du coffret 2 en suivant ses explications dans un précédent post.



Est-ce que cela semble ok ?

Petite question par rapport à ce ceci :

Macs a dit:

• tu alimentes avec trois VOB 10 carré (par le bas des disjoncteurs) depuis la sortie (le haut) du premier diff 30mA

Cliquez pour agrandir...

Parmi les 4 pôles du diff, lesquels dois-je utiliser pour effectuer l'alimentation avec les 3 VOB depuis la sortie du haut ?

Merci d'avance

Le schéma est bon.

À noter que tes inter-rangées (les 10 carré), tu peux les faire arriver n’importe où, tu n’es pas obligé de les brancher dans les deux premiers disjoncteurs de la rangée. Perso, je les ferais monter à la verticale des diff, c’est plus facile et ça fait plus propre :

• Diff 1 : les trois VOB montent dans les trois dernières bornes de la rangée du haut
• Diff 2 : idem, mais dans la rangée du milieu

Pour ce qui concerne les bornes du diff à utiliser, on s’en fout un peu puisqu’elles sont de toute façon alimentée toutes les quatre (par le peigne). Donc tu fais comme tu veux. En 3x230, je n’utilise généralement pas la borne N (vu qu’il n’y a pas de neutre, c’est plus logique), mais c’est juste mon habitude, ça ne change rien.

Ah oui, sauf si tu travailles en Häger, parce que sur les 30mA Häger, le bouton test est branché entre la première et la dernière borne. Donc, pour qu’il fonctionne, il faut couper la fourche du peigne qui rentre dans la dernière borne, et faire un petit pontage entre l’avant-dernière borne et la dernière avec un bout de VOB (sinon tu as la même phase sur la première et la dernière, et le bouton marche pas, c’est logique). Et donc sur les Häger, on utilise les trois premières bornes (celles de gauche).

Dernier truc, les inter-rangées, tu peux les faire en souple ou en rigide, au choix (je fais toujours en rigide mais ça aussi, c’est juste mon habitude) :

• si tu fais en souple, pas oublier les embouts
• et si tu fais ça en rigide, pas faire ça comme un branque : le 10 carré, ça se plie très bien à la pince universelle pour faire de beaux angles droits, mais si tu le fais sans protéger les becs de la pince, tu vas endommager l’isolant des VOB et ça, c’est pas bon. Mon petit truc, c’est que j’enfile deux petits bouts de flex sur les becs, et là c’est nickel.

Merci pour ces réponses précises
Ouf, je n'ai pas de Häger. (Que du Teco et Vynckier).
Je compte réutiliser les 10² souples déjà présents dans le coffret (si l'état est ok).
Mais merci pour les conseils

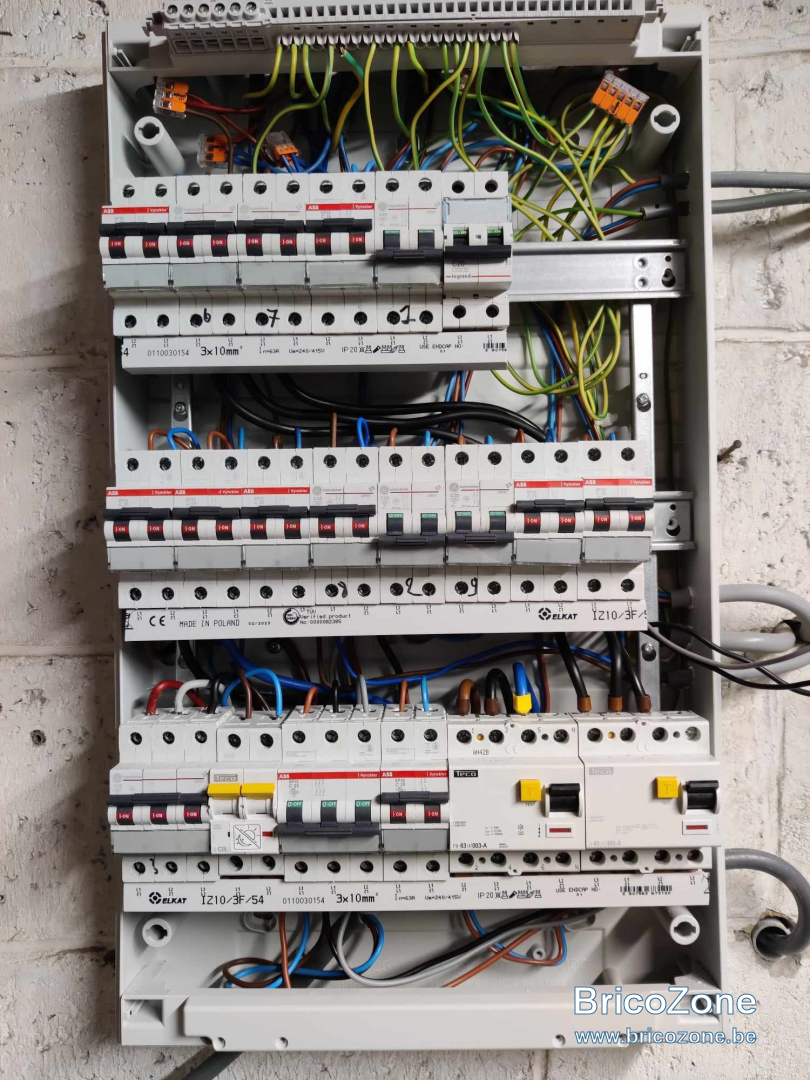

Et voilà, le travail est fait
(Ca m'a quand même pris + que 2h )


J'ai fait mon possible pour arranger les câbles mais ce n'est pas mon métier et j'ai du composer avec l'existant.
Plusieurs remarques/questions :

• Sur la rangée du bas, il y a un léger écart entre le peigne et certains disjoncteurs/différentiel (de marques différentes).
  Est-ce acceptable ?
• J'ai 2 circuits en 5g2.5 où je n'utilise que les 3 fils classiques. Que dois-je faire des 2 autres fils ? (mettre un wago ? les couper à rase de la gaine ?)
  On peut les voir au milieu à droite.
• Certains fils de terre étaient trop court, c'est pour ça que j'ai mis un gros wago

Il me reste l'autre coffret à faire mais il est bien + petit.
En tout cas, merci aux contributeurs de ce post. Vous m'avez bien aidé/conseillé.

Salut ! Si la place le permet, sans laisser 50cm de fil inutilisé, mais le ramener à une longueur raisonnable et le munir d'un wago " au cas où " me semble plus intéressant que de le couper à ras ! Il en va de même pour un "Neutre " bleu d'un 4X10² ou 5G10² que l'on a tiré sur une installation en " 3x230V sans N "au cas où l'on serait connecté en 3x400V + N ": laisser du mou , replier le fil N + wago me semble le plus judicieux ! On peut raccourcir quand on veut, mais pas l'allonger comme on veut !!!

Pour l'espace entre peigne et les blocs diff ou disj., je m'assurerais que toutes les vis sont bien serrées !

Pour ce faire, ne pas hésiter de repasser TOUTES ces vis au tournevis plusieurs jour après les derniers serrages et avant de refermer l'armoire !! On est étonné de découvrir le jeu qu'il y a encore !

D'autres avis complèteront ou corrigeront cette première approche !

Bonne réception !!! Tu nous diras quoi.Ciao
