- #201
Drôle de support
aucun des schémas
le câble doit être continu. Donc le premier mais sans couper le fil
et l'idéal c'est d'éviter de faire un U, il faudrait revenir avec la terre jusqu'au premier panneau pour ensuite repartir sur la 2eme ligne
Auto installation - choix produits PV - Achat web 20 panneaux 5KW-
- Electricité - Solaire Photo Voltaïque
- Auteur du sujet neuneu
- Date de début
Drôle de support
aucun des schémas
le câble doit être continu. Donc le premier mais sans couper le fil
et l'idéal c'est d'éviter de faire un U, il faudrait revenir avec la terre jusqu'au premier panneau pour ensuite repartir sur la 2eme ligne
- #202
Ok, je pensais que le cadre en alu étant conducteur, je pouvais simplement faire un petit pontage entre chaque panneau
je vais devoir reprendre du fil de terre 6mm2 alors
je vais devoir reprendre du fil de terre 6mm2 alors
- #203
Du 4² suffit
- #204
Ok, je pensais que le cadre en alu étant conducteur, je pouvais simplement faire un petit pontage entre chaque panneau
je vais devoir reprendre du fil de terre 6mm2 alors
C'est bien conducteur. C'est juste qu'il faut que le câble soit continu car à chaque jonction, il y a une faiblaisse
- #205
J'avais aussi pensé utiliser le cadre comme conducteur et simplement ponter entre panneau.
On ne peut pas couper le fil ?
J'avais éventuellement prévu de relier chaque panneau avec pontage, ca pourrait éventuellement se faire sans utiliser le cadre comme conducteur, mais en connectant chaque "bout" de cable avec des cosses rondes.
=> Ce n'est pas permis ?
Les rails, j'ai prévu un cable d'un seul tenant, il y a de gros ecrous pour faire la connexion, mais sur les panneau, c'est plutot prévu de tout petit boulon, difficile de mettre un 6²
On ne peut pas couper le fil ?
J'avais éventuellement prévu de relier chaque panneau avec pontage, ca pourrait éventuellement se faire sans utiliser le cadre comme conducteur, mais en connectant chaque "bout" de cable avec des cosses rondes.
=> Ce n'est pas permis ?
Les rails, j'ai prévu un cable d'un seul tenant, il y a de gros ecrous pour faire la connexion, mais sur les panneau, c'est plutot prévu de tout petit boulon, difficile de mettre un 6²
- #206
Le schéma 1 avec câble continu sans coupe entre chaque panneau et je dirais même plus je ferai un bouclage final vers le 1er
- #207
Quel est l'intérêt de mettre les panneaux à la terre si les rails le sont ?
- #208
Qu’est ce qui impose que le câble soit continu? Un article RGIE sous la main?
- #209
Bonjour à tous
Mon fils achète une maison dans le Hainaut et nous avons décidé d'installer nous même les panneaux photovoltaïques .
La maison est alimenté en mono avec compteur à roulette et on va demander le compteur communiquant.

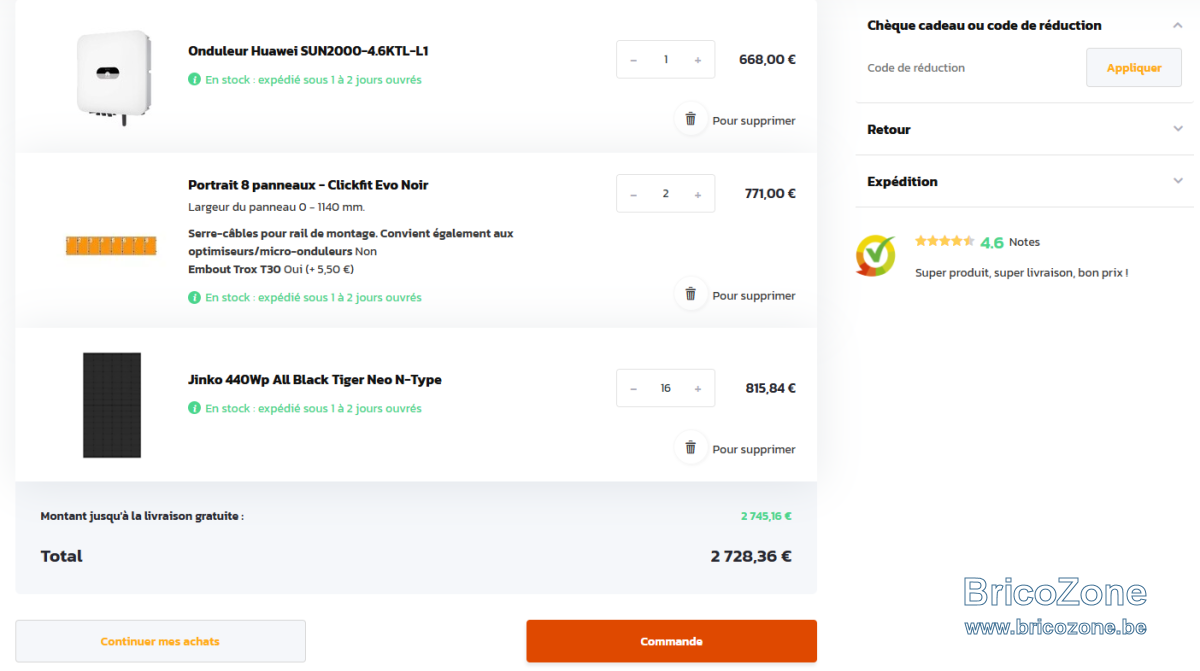

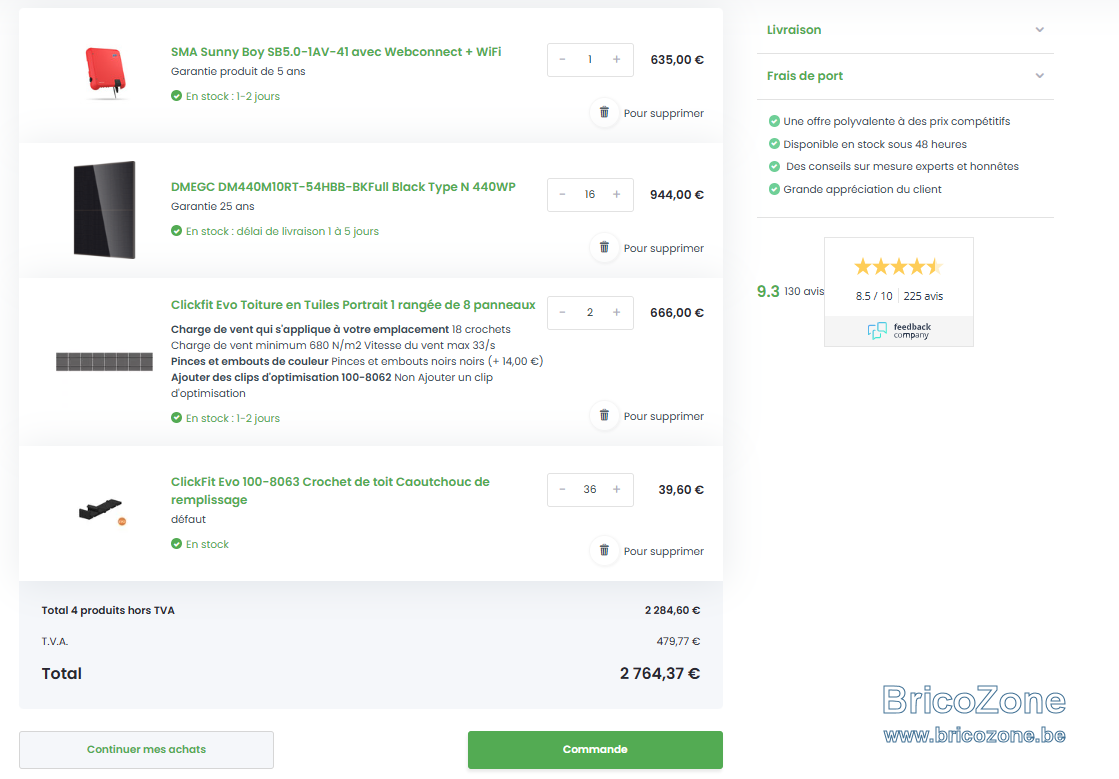

J'ai 2 configurations d'achat et mes questions sont de savoir si les panneaux choisis sont compatibles avec les onduleurs à savoir 16 panneaux de 440 Wc pour un onduleur SMA Sunny Boy SB5.0 ou un onduleur Huawei Sunn2000-4,6KTL-L1 et de savoir lequel des deux est le plus facile à configurer gérer en auto installation.
Merci d'avance
Mon fils achète une maison dans le Hainaut et nous avons décidé d'installer nous même les panneaux photovoltaïques .
La maison est alimenté en mono avec compteur à roulette et on va demander le compteur communiquant.
J'ai 2 configurations d'achat et mes questions sont de savoir si les panneaux choisis sont compatibles avec les onduleurs à savoir 16 panneaux de 440 Wc pour un onduleur SMA Sunny Boy SB5.0 ou un onduleur Huawei Sunn2000-4,6KTL-L1 et de savoir lequel des deux est le plus facile à configurer gérer en auto installation.
Merci d'avance
- #210
Pense pas que le sma soit dans le synegrid approuvé mono ?
- #211
Bonjour,
Quel que soit votre choix, ajouter un compteur bidirectionnel à votre configuration serait une bonne idée.
Cela peut également vous aider dans votre choix car si votre coffret principal est éloigné de l'onduleur, le fait que SMA gère cela via TCP-IP sera sympathique tandis que l'Huawei nécessite un câble pour les relier.
Par contre si il est à proximité, la différence de prix et l'encombrement minimum du smartmeter seront appréciés.
Et pour terminer. la distance entre l'habitation et la cabine haute tension ainsi que l'avis des voisins possesseurs de PV concernant le niveau de surtension local (décrochages) peut aussi influencer ce choix.
Quel que soit votre choix, ajouter un compteur bidirectionnel à votre configuration serait une bonne idée.
Cela peut également vous aider dans votre choix car si votre coffret principal est éloigné de l'onduleur, le fait que SMA gère cela via TCP-IP sera sympathique tandis que l'Huawei nécessite un câble pour les relier.
Par contre si il est à proximité, la différence de prix et l'encombrement minimum du smartmeter seront appréciés.
Et pour terminer. la distance entre l'habitation et la cabine haute tension ainsi que l'avis des voisins possesseurs de PV concernant le niveau de surtension local (décrochages) peut aussi influencer ce choix.
- #214
Bonjour,
Si vous vous référez aux spécifications, le L1 4KTL à une puissance maximum (recommandée) de 6000Wc (et non 6900Wc qui est celle du 4.6KTL)
Mais comme déjà souvent répété, il s'agit d'une puissance "recommandée" qui est invariablement (et stupidement) indiquée à 150% de la capacité nominale d'origine. (2KTL = 3000, 3KTL=4500, ... , 6KTL=9000)
Comme tous les L1 possèdent des MPPT identiques, pour rester dans les clous vous devez rester sous 5000 Wc sans optimiseurs et 6000Wc avec full optimiseurs par MPPT (donc x2)
Ceci n'empêche pas de devoir vérifier que vos panneaux ne dépassent pas la tensions maximum sur chaque string et un courant adapté.
=> Quel modèle de panneaux ?
Si les panneaux donnent plus que l'onduleur ne peut sortir, soit le surplus est redirigé vers la batteries (quand elle existe) soit cette énergie n'est simplement pas produite (l'onduleur jouera sur la tension afin de diminuer le rendement des panneaux et sortir uniquement la puissance nécessaire)
Niveau certification, tant que la tension des strings reste dans des plages correctes, c'est ok.
Si vous vous référez aux spécifications, le L1 4KTL à une puissance maximum (recommandée) de 6000Wc (et non 6900Wc qui est celle du 4.6KTL)
Mais comme déjà souvent répété, il s'agit d'une puissance "recommandée" qui est invariablement (et stupidement) indiquée à 150% de la capacité nominale d'origine. (2KTL = 3000, 3KTL=4500, ... , 6KTL=9000)
Comme tous les L1 possèdent des MPPT identiques, pour rester dans les clous vous devez rester sous 5000 Wc sans optimiseurs et 6000Wc avec full optimiseurs par MPPT (donc x2)
Ceci n'empêche pas de devoir vérifier que vos panneaux ne dépassent pas la tensions maximum sur chaque string et un courant adapté.
=> Quel modèle de panneaux ?
Si les panneaux donnent plus que l'onduleur ne peut sortir, soit le surplus est redirigé vers la batteries (quand elle existe) soit cette énergie n'est simplement pas produite (l'onduleur jouera sur la tension afin de diminuer le rendement des panneaux et sortir uniquement la puissance nécessaire)
Niveau certification, tant que la tension des strings reste dans des plages correctes, c'est ok.
- #215
Merci Marc 72
L'onduleur c'est bien un 4.6 KTL

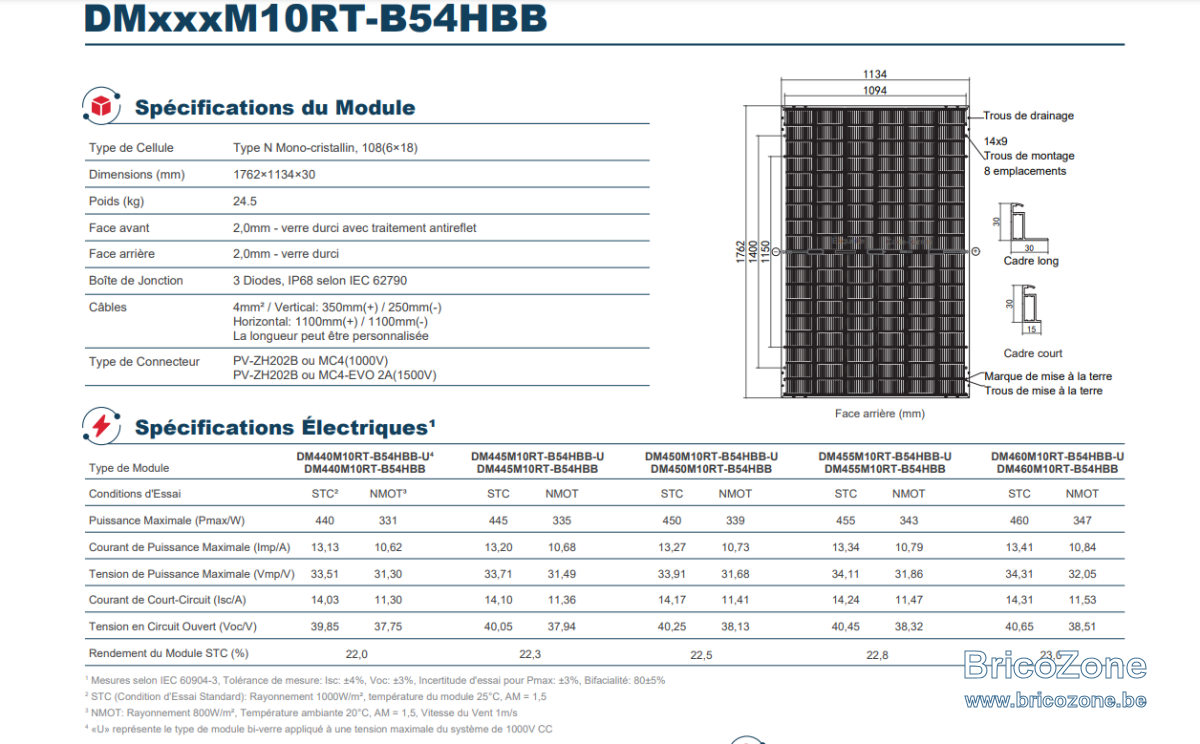

Les panneaux sont des DM450M10RT (fiche technique jointe )
Pour la tension maximum par string je prend la valeur tension en circuit ouvert (Voc/V) 40.25v x 9 panneaux = 362 v ?
Pour le courant adapté , quelle est la valeur que je dois prendre en compte dans la fiche technique des panneaux .
Merci
L'onduleur c'est bien un 4.6 KTL
Les panneaux sont des DM450M10RT (fiche technique jointe )
Pour la tension maximum par string je prend la valeur tension en circuit ouvert (Voc/V) 40.25v x 9 panneaux = 362 v ?
Pour le courant adapté , quelle est la valeur que je dois prendre en compte dans la fiche technique des panneaux .
Merci
- #216
Bonsoir,
Oui c'est bien le VoC, normalement à majorer selon la température minimale de votre emplacement mais comme vous êtes très en dessous des 600V la question ne se pose même pas.
Pour le reste c'est IMP (les ampères que délivrent vos panneaux) et si c'est un L1 ordinaire vous êtes légèrement au dessus des 12.5A accepté par l'onduleur (mais il faudrait un ciel bleu pur avec panneaux parfaitement perpendiculaires au soleil pour espérer arriver à ce maximum)
=> Au pire celui-ci jouera sur la tension pour récupérer un poil plus mais cela arrivera tellement rarement !
Si c'est un L1 HC, il accepte 13.5 A donc rien à dire.
Pour ma part c'est juste parfait. (et que ce soit un L1 ou L1 HC n'y changera quasi rien)
Oui c'est bien le VoC, normalement à majorer selon la température minimale de votre emplacement mais comme vous êtes très en dessous des 600V la question ne se pose même pas.
Pour le reste c'est IMP (les ampères que délivrent vos panneaux) et si c'est un L1 ordinaire vous êtes légèrement au dessus des 12.5A accepté par l'onduleur (mais il faudrait un ciel bleu pur avec panneaux parfaitement perpendiculaires au soleil pour espérer arriver à ce maximum)
=> Au pire celui-ci jouera sur la tension pour récupérer un poil plus mais cela arrivera tellement rarement !
Si c'est un L1 HC, il accepte 13.5 A donc rien à dire.
Pour ma part c'est juste parfait. (et que ce soit un L1 ou L1 HC n'y changera quasi rien)
- #218
Salut ! Il est temps que je grimpe un jour sur mon toit pour contrôler que les structures métalliques des PV sont bien reliées à la terre ! Hum ! Et beaucoup devraient faire de même, car c'est un point que l'on oublie de vérifier lors de la réception du chantier ! Ciao.
