auto-installation: sectionneur sur string DC

R

rpm

• 18 Août 2024

• #1

Bonjour,

En auto-installation, je voudrais installer des sectionneurs DC sur chaque string, entre les onduleurs et les PV (pas de micro-onduleurs). Pour des raisons de sécurité, je voudrais pouvoir facilement couper la tension/l'énergie qui va vers l'onduleur, si je devais un jour intervenir sur l'onduleur (comme le remplacer, ou s'il y avait un incendie, etc).

De ce que je vois sur le forum, j'ai l'impression que ce n'est pas fréquent d'en installer.

D'ou ma question: est-ce autorisé en Wallonie ? (en supposant que l'on prenne un sectionneur adéquat d'un point de vue électrique/sécurité).

Si oui, peut-on l'installer dans une autre pièce que la pièce ou serontonduleur/coffret électrique principal ? Par manque de place, je voudrais l'installer à l'étage, dans petit coffret indépendant alors que le coffret/compteur/onduleur sont dans le garage.

Merci d'avance pour vos réponses.



neuneu

• 4 Septembre 2024

• #2

inutile et déjà intégré à tous les onduleurs autorisés dans le synegrid



Marc72

• 4 Septembre 2024

• #3

Bonjour,

Si ça peut aider, j'avais à l'origine placé ce modèle (pas cette marque mais quasi identique) juste sous la toiture pour chaque départ de string et ça n'avait posé aucun soucis lors de la certification.

Ceci dit, je n'en place plus sur mes nouveaux strings car ils sont effectivement inutiles dans la plupart des cas.



kapelmeister

• 4 Septembre 2024

• #4

Pourquoi inutile si cela permet de couper les panneaux pour pouvoir travailler sur ou remplacer l'onduleur ?



Marc72

• 4 Septembre 2024

• #5

Débrancher 2 ou 4 fiches MC4 se fait sans danger.
(plus aucun onduleur n'a de raccords strings sur un bornier)



jeanphi500

• 4 Septembre 2024

• #6

Vous comptez travailler souvent sur vos panneaux?

Chaque onduleur comporte un dispositif mécanique de déconnexion de la partie DC.
A partir du moment où vous utilisez ce dispositif, vous vous assurez que le courant circulant vers les strings est nul.
pas de courant = pas d'arc électrique à la déconnexion.
On peut donc déconnecter facilement les MC4 pour remplacer l'onduleur par exemple, ou faire une modification sur l'installation.

Franchement ajouter un second sectionneur DC est totalement inutile.



kapelmeister

• 4 Septembre 2024

• #7

Merci pour les réponses. C'était pour mieux comprendre.

J'ai vu qu'en Angleterre ces sectionneaurs sont (ou vont être) interdits parce que cela ajoute des risques au niveau incendie.



jeanphi500

• 4 Septembre 2024

• #8

Oui, parce que justement les raccords se font par borniers souvent... Et c'est donc une source supplémentaire de risque de mal faire.



Michael 33512

• 4 Septembre 2024

• #9

si vous faites le choix dans installer, il faut être sur qu'i's peuvent fonctionner en DC et qu'ils peuvent supporter une tension de l'ordre de 500 volt



neuneu

• 4 Septembre 2024

• #10

Si ya le feu chez toi, je pense que tu vas sauver tes animaux tes documents, ton pc, mais certainement pas aller dans un coin soit disant déconnecter



virtualflyboy

• 10 Juillet 2025

• #11

Je pensais également intégrer un coupe circuit pour mes strings PV. Effectivement, il y a un système intégré à l'onduleur mais cela ne me permets pas de couper par strings. Si je dois opérer sur mon string 3 je ne coupe que celui-là. J'ai 2 strings même orientation et 1 futur 3 -ème orienté plus pour le matin.

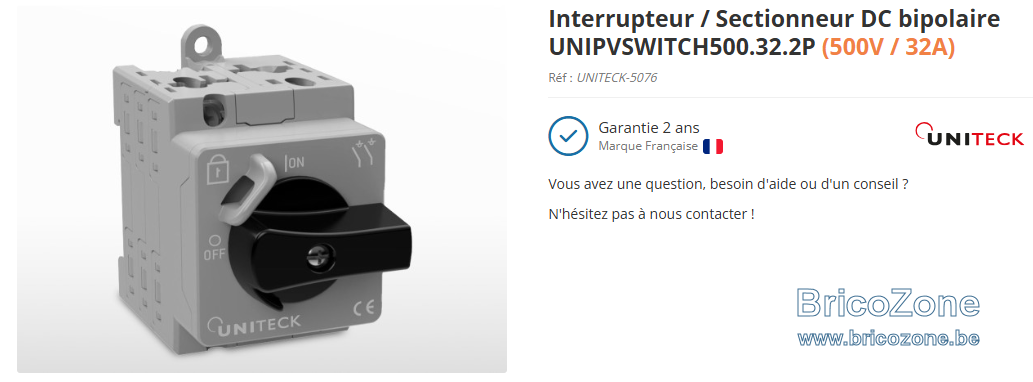

Ce type de système (par forcement cette marque là )

Tant qu'a modifier , je pensais ajouter une protection anti foudre/surtension



xixou

• 10 Juillet 2025

• #12

Sectionneur DC c'est bien ça.
Le mieux c'est quand même de couper l'AC côté onduleur avant pour éviter le gros courant côté DC.
Ou alors la nuit ou quand il fait nuageux ou mettre une couverture (ombre) sur les panneaux s'ils sont accessibles.
