Autoconstruction abri de jardin

blorent · 16 Décembre 2014

OK. Dans ce cas je peux "récupérer" ma lisse haute en 90x90 pour mettre verticalement sous les solives. Je peux aussi transformer ma lisse basse en 34x90 et récupérer également les 90x90. Sur les côtés où il n'y a pas d'appuis de solives je laisse les montants intermédiaires en 34x90. C'est bon comme ça ou c'est pas encore assez? J'ai déjà la majorité du bois (pas les 73x223 évidemment)

Grand merci

fradeco · 16 Décembre 2014

Pour moi c'est bon comme cela.
L'important, sont les portiques, poteaux solives. :-'

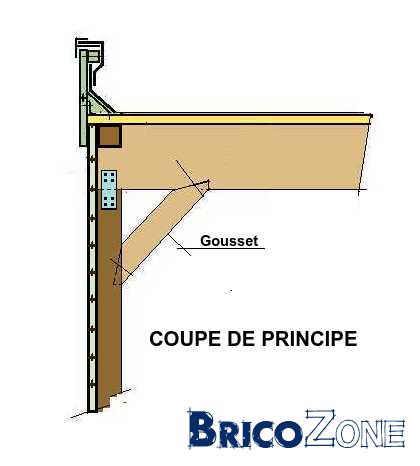

Ceci étant, il faut pas non plus perdre de vue, le contreventement sur les 5.00 m. Un ou deux goussets au centre au moins comme figuré ci-après :

robertoo · 16 Décembre 2014

Bonjour fradeco,

merci pour ton intervention.

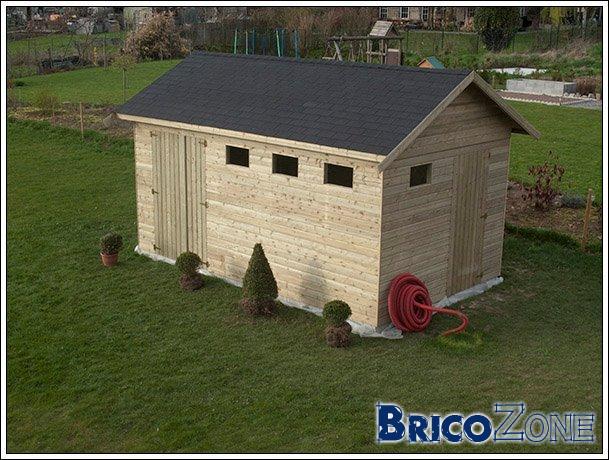

La dalle fait 4x5 m et donc l'abri aussi. Avec la faîte dans le sens des 5m un peu dans ce style là :

en travaillant avec des fermes préfabriquées par mes soins...

Frans001 · 16 Décembre 2014

Bonjour Fradeco,

Mon abri fera 4,5x3,5 en bloc + briques, Faite dans les 4,5 m. Tuile plate actua de Migeon.

Est-ce que cela change la dimension des poutres si je prolonge un pan de toit pour créer une zone protégée de la pluie

Merci, François

fradeco · 16 Décembre 2014

Bonsoir Roberto,

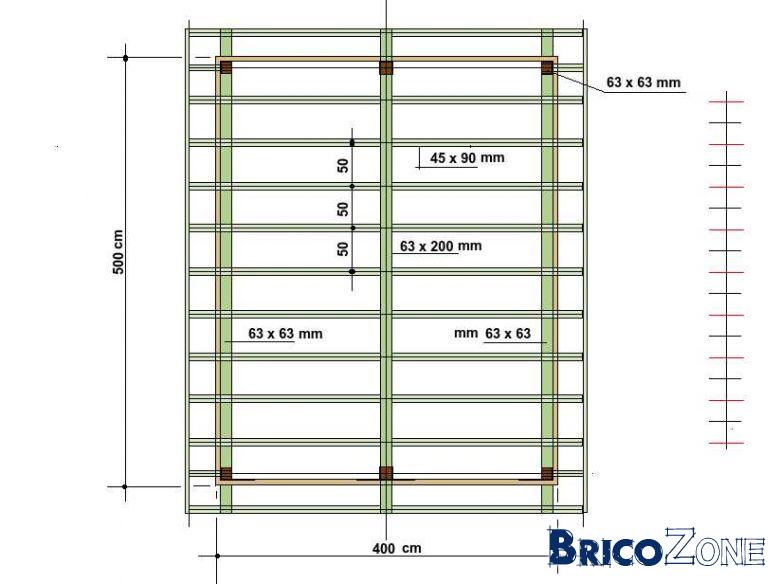

Sur la base du croquis qui suit :

Charpente de bois classe C 24 autoclave mis en oeuvre dans un milieu humide (> 12%) Classe de service 2

Principe de chevrons appuyés sur la faîtière et sur les sablières.
Dans ce cas, les poteaux sont de 63 x 63 mm
Les sablières 63 x 63 mm fixées aux poteaux et à la paroi.
Les chevrons sont de 45 x 90 mm espacé de 50 cm
La panne faîtière est de 63 x 195 mm
La couverture serait faite de panneaux d'OSB ép. 18 mm
Le revêtement d'étanchéité de bitume.

Toutes modifications de revêtements implique un nouveau calcul de la structure.

Principe de petites fermes,
Celles-ci pourraient être d'une section de 32 x 100 mm
L'entrait serait double de manière à pouvoir reprendre d'éventuelles petites charges (75 kg/m²)

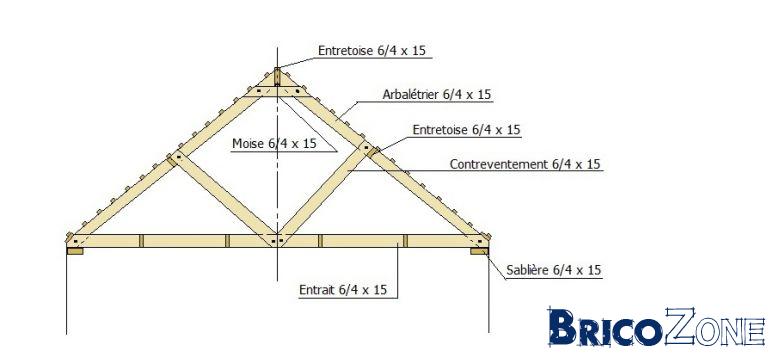

Ci-dessous un exemple pour info :

Ceci est une charpente qui reprend un revêtement de tuiles, ce qui n'est pas le cas pour votre projet.

Les poteaux intermédiaires ne figurent pas sur le croquis bien qu'ils soient nécessaires :-'

Tout ce qui précède étant bien entendu communiqué pour info, à titre indicatif et sous toutes réserves.

Bonnes réflexions ;-)

robertoo · 17 Décembre 2014

wouaouw !

Je vais potasser tout ça, un tout tout grand merci Maître fradeco

petithomme76 · 17 Décembre 2014

fafalili;946053 a dit:
Oui moi sur Amay 12m2 max

Amay :

"par propriété, la pose ou l'enlèvement d'un abri non destiné à un ou des animaux,
d'une superficie maximale de 20 m² dont la hauteur ne dépasse pas 2,50 m à la
gouttière et 3,50 m au faîte, calculée par rapport au niveau naturel du sol, pour
autant qu'elle se situe à l'arrière du bâtiment par rapport au domaine de la voirie et
à 2,00 m au moins des limites mitoyennes ;"

15m³ sont plus les espaces animaux.

Plumy · 17 Décembre 2014

fradeco;947488 a dit:
Ci-dessous un exemple pour info :

Sans contrevenant ça donnerait quoi ? Oui je sais je t'ennuie. Mais quitte à prévoir 75kg de stockage, vaut mieux que ce soit exploitable

robertoo · 17 Décembre 2014

A la base, je comptais m'inspirer de ça:
http://youtu.be/evu1TATBX44?t=20m

Mais je ne sais pas du tout ce que ça pourrait donner sur une porte de 4m...

Stef666 · 17 Décembre 2014

mathmath;946039 a dit:
Oui, bien voir le règlement communal d'urbanisme!

Point important trop souvent ( si pas toujours ) "oublié" : Une dispense de PERMIS de bâtir n'est pas une dispense de DECLARATION à l'urbanisme qui elle est quasi obligatoire. Subtilité bien wallonne...

Plumy · 17 Décembre 2014

Stef666;947696 a dit:
Point important trop souvent ( si pas toujours ) "oublié" : Une dispense de PERMIS de bâtir n'est pas une dispense de DECLARATION à l'urbanisme qui elle est quasi obligatoire. Subtilité bien wallonne...

Pour ça il faut se référer au point : Travaux nécessitant une déclaration urbanistique. Et je ne pense pas que le CWATUPE le prévoit pour un abris de jardin de moins de 20m2 (à vérifier). Après il faut regarder dans le RCU si c'est précisé.

Stef666 · 17 Décembre 2014

Plumy;947698 a dit:
Pour ça il faut se référer au point : Travaux nécessitant une déclaration urbanistique. Et je ne pense pas que le CWATUPE le prévoit pour un abris de jardin de moins de 20m2 (à vérifier). Après il faut regarder dans le RCU si c'est précisé.

Oui, voire même dans le plan de lotissement lorsqu'il y en a un...

Le mien date des années 50, prévoit une série d'exceptions mais prévoit également que tout ce qui n'est pas explicitement indiqué demande une dérogation spéciale...

Inutile de dire que depuis le début des années 50, on a bien évolué dans les matériaux, les dimensions, ...

Mais on attend toujours le nouveau code wallon qui va nous "simplifier" la vie

fradeco · 17 Décembre 2014

robertoo;947668 a dit:
A la base, je comptais m'inspirer de ça:
http://youtu.be/evu1TATBX44

Mais je ne sais pas du tout ce que ça pourrait donner sur une porte de 4m...

Ce sont des schémas de principes fait avec Paint.
Je suis dans ma maison au nord de Brux. Je vais mettre cette étude sur Auto cad, et je reviens avec un croquis plus technique.

A+ dès que possible :-'

robertoo · 17 Décembre 2014

J'ai modifié mon msg, je pensais m'inspirer de ça :

http://youtu.be/evu1TATBX44?t=20m

J'aime bien le principe... mais je ne sais pas si c'est réaliste pour 4m de portée

fax · 17 Décembre 2014

Tiens, vous avez prévu quoi au niveau portes et fenetres , pour vos abris en bois ?

Plumy · 17 Décembre 2014

Stef666;947701 a dit:
Mais on attend toujours le nouveau code wallon qui va nous "simplifier" la vie

L'avantage du nouveau code c'ets qu'il permettra de déroger aux règles communales (voir de lotissement) sans forcément avoir recours à un avis du fonctionnaire délégué. Je pense même que les enquêtes urbanistiques sont aussi ciblées. En gros il faudra juste que l'urbanisme motive son choix de déroger à la règle. Ce qui facilitera grandement le boulot de nos administrations communale qui doivent souvent composer avec des règlements datant d'il y a 30 ans voir plus.

Plumy · 17 Décembre 2014

robertoo;947724 a dit:
J'ai modifié mon msg, je pensais m'inspirer de ça :

http://youtu.be/evu1TATBX44?t=20m

J'aime bien le principe... mais je ne sais pas si c'est réaliste pour 4m de portée

Oui puis il y va gaiement au niveau des vis Oo

fafalili · 17 Décembre 2014

petithomme76;947618 a dit:
Amay :

"par propriété, la pose ou l'enlèvement d'un abri non destiné à un ou des animaux,
d'une superficie maximale de 20 m² dont la hauteur ne dépasse pas 2,50 m à la
gouttière et 3,50 m au faîte, calculée par rapport au niveau naturel du sol, pour
autant qu'elle se situe à l'arrière du bâtiment par rapport au domaine de la voirie et
à 2,00 m au moins des limites mitoyennes ;"

15m³ sont plus les espaces animaux.

lotissement matexi a Amay dans le cahier charge

blorent · 17 Décembre 2014

fax;947750 a dit:
Tiens, vous avez prévu quoi au niveau portes et fenetres , pour vos abris en bois ?

Pour ma part (mais c'est toujours à l'état de projet Sketchup...) : achat de vitrages seuls d'occasion, ouvertures sur mesure et parcloses maison avec lattes fines

pour la porte cadre en chevrons habillé du même bardage que les cloisons

fradeco · 17 Décembre 2014

Re,

Auto cad, c'est trop lourd pour Bz. Alors j'ai refait l'élévation sur Paint.

Bonne suite d'analyse ;-)
