Autoconstruction abri de jardin

fradeco

• 19 Janvier 2015

• #81

C'est très bien. Comme cela ça tient la route.

Ceci étant, avec des bardages anti condensation, ces ''fermettes sont - elles encore le bon choix ?

Une panne faitière + 2 pannes ventrières + 2 sablières, devraient faire l'affaire.



R

robertoo

• 19 Janvier 2015

• #82

Merci pour votre remarque, j'ai longtemps hésité...
2 choses m'ont fait choisir cette solution...
Premièrement la portée de 5m m'obligeait à prendre de fameuses sections...
Et deuxièmement, le but est également de préfabriquer un maximum...

Enfin je n'ai peut-être pas choisi la facilité...

Ou alors je préfabrique que 4 fermes, et je viens poser, à plat, perpendiculairement les 38x140 que j'aurai en trop... Bonne idée ?



Dernière édition par un modérateur: 19 Janvier 2015

fradeco

• 19 Janvier 2015

• #83

Sur la base de ce genre de revêtement, la charge permanente est plus faible, je partirais dés lors sur 5.00 / 6 = +/- 83.3 cm. Les deux pignons compte comme petites fermes cela ferait 5 petites fermes à pré fabriquer.



R

robertoo

• 19 Janvier 2015

• #84

Cool, ca me va bien comme solution, je continue à y réfléchir... Merci !



R

robertoo

• 23 Janvier 2015

• #85

Bon qq nouvelles, je suis passé chez brico depot tout à l'heure... J'ai trouvé le fournisseur de mes 3 châssis... 61 euros pièce pour des tombants 45x60 en bois...
Je pense que ce sera le plus simple !

Par contre, pour la porte, en 140 ou 150 de large, des conseils ?
Merci



fax

• 27 Janvier 2015

• #86

robertoo;945952 a dit:

Bonjour à tous,

Quelques questions au niveau des parois :
1. Je prends des spit de quel diamètre/longueur ? du M10 ? Quelle longueur ?


Merci

Cliquez pour agrandir...

Salut robertoo

Est ce que tu as trouvé la réponse a cette question ?
Est il,préférable d utiliser ce type de goujon plutôt que des chevilles plastique + tire-fonds ?

Combien de fixation ? Une au mètre ? Deux ?

Merci



R

robertoo

• 28 Janvier 2015

• #87

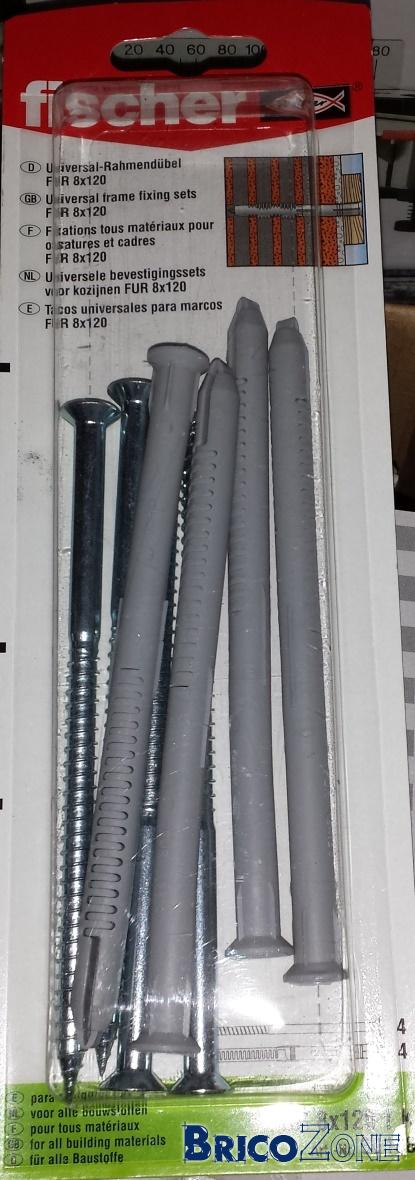

J'ai pris ceci :

[/URL]

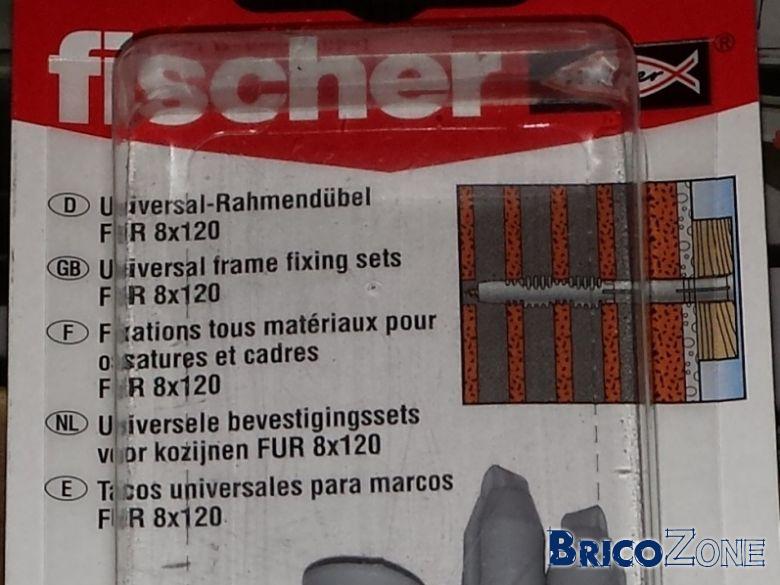

A l'arrière, il est noté : "pour fixer des armatures bois d'une épaisseur de 30 à 50 mm dans briques ou béton", ou quelque chose comme ça, le CLS faisant 38 mm, je suis bon je crois...

J'en ai prévu plus ou moins un par mètre... mais vu le poids de l'ensemble, ce sera à mon avis plus que suffisant !!



Plumy

• 28 Janvier 2015

• #88

Perso j'ai déjà utilisé ça : http://www.fischer.fr/Accueil/Produ...tegory-1001001056/usetemplate-productdetails/

C'était pour fixer des chevrons de 40mm sur un mur qui se trouvait derrière 8cm d'isolant.



fax

• 3 Février 2015

• #89

Bon, de mon coté , plans définitifs quasi finalisé (grâce entre autre aux super plans de Fradeco)
Reste à finaliser le metré et faire le tour des fourniseurs de bois. D'après les prix reçu par tel, cela devrait tourner autour de 7-800 € pour la structure, un peu moins pour le bardage et au moins une centaine d'euro de quincaillerie.
J'attends encore les devis pour la fourniture des tuiles...



Dernière édition par un modérateur: 3 Février 2015

R

robertoo

• 4 Février 2015

• #90

fax;964145 a dit:

Bon, de mon coté , plans définitifs quasi finalisé (grâce entre autre aux super plans de Fradeco)
Reste à finaliser le metré et faire le tour des fourniseurs de bois. D'après les prix reçu par tel, cela devrait tourner autour de 7-800 € pour la structure, un peu moins pour le bardage et au moins une centaine d'euro de quincaillerie.
J'attends encore les devis pour la fourniture des tuiles...

Cliquez pour agrandir...

De mon côté, j'arrive à :

• - 600 HTVA pour toute la structure (CLS que j'ai fait imprégner)
• - 70 HTVA pour 2 plaques multiplex ép. 15 (à 1ère vue, je n'en utiliserais qu'une)
• - 898 HTVA pour le bardage (70 x 5,10m - pin autoclavé 20/130)



Plumy

• 4 Février 2015

• #91

Mouarf, quand je vois le prix bois vs brique c'est à faire réfléchir. Maintenant, argex + brique (voir + isolant) je suis sur que dans 100 ans c'est toujours debout.



fax

• 4 Février 2015

• #92

As tu des exemples de prix ? J'ai deux voisins qui ont construit en "dur" l'an dernier et ils étaient tous les deux entre 10 et 12k € pour 12 m² (mais c'était fait par entreprise)



Plumy

• 4 Février 2015

• #93

Je vais essayer de retrouver les prix. Je dois avoir un fichier excel qui traine avec les calculs exacts pour l'abris de 20m²

J'étais en-dessous de ça. Environ 1000-1500€ pour l'argex et plus ou moins la même chose pour les briques.



Plumy

• 4 Février 2015

• #94

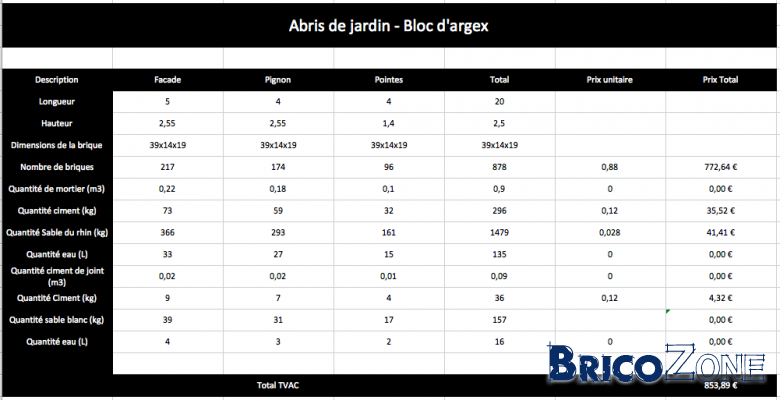

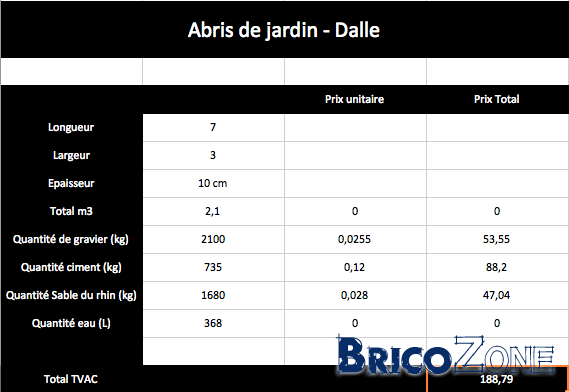

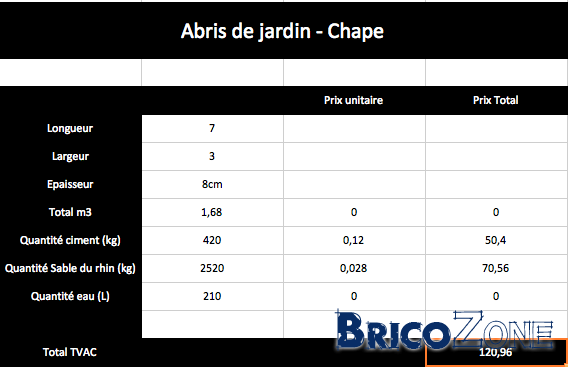

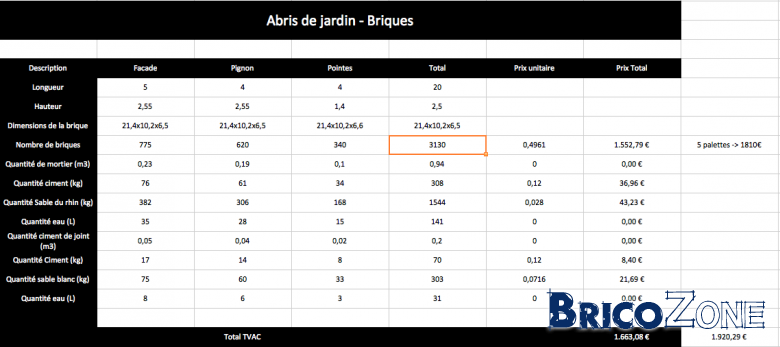

Voici mes tableaux pour 20m². Au final, la différence de prix n'est pas aussi énorme que je rappelais. Pour la structure ça se tient. C'est au niveau du "revêtement" là où ca fait mal. Maintenant on parle de pin aussi ,avec du cèdre le prix serait plus élevé aussi. Ici c'est 0,50€ la brique, mais les bêtes briques à 3 trous ça coûte 0,14€.

J'ai oublié de compter le ferraillage dans ma dalle et l'eau je compte 0€ car je prendrai de l'eau de pluie. Maintenant à ce niveau là ça coute le même prix que ce soit en dur ou en bois.

Ici le prix c'est si je fais mon béton à la main avec des sacs de 25kg (je crois je ne me souviens plus), il faudrait voir le coût d'un camion toupie + une pompe à béton.



Dernière édition par un modérateur: 4 Février 2015

fax

• 4 Février 2015

• #95

Pfff 1250€ rien que pour la fournitures des tuiles. La partie "accessoire" (faîtières et rives) étant plus importante que les tuiles elles-mêmes

Robertoo, tu as prévu quoi toi déjà ?



R

robertoo

• 4 Février 2015

• #96

Bardage avec anti condensation de chez acier gros jean... J'avais compté environ 500 € htva
Plus les rives, faîtière...



fax

• 7 Février 2015

• #97

Tuiles commandées (Koramik Vauban) ;-)



R

robertoo

• 7 Février 2015

• #98

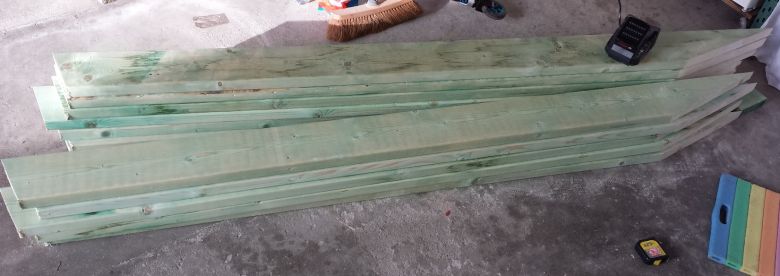

De mon côté, j'ai commencé à découper... J'ai attaqué par les fermes... Demain si j'ai un peu de temps je découpe mon multiplex et peut-être commencer à assembler les fermes...

C'est très con, mais le petit arrondi des CLS + l'angle aigu des diagonales (impossible à la scie à onglet), bin c'est la misère pour avoir qqch de nickel !
(j'ai juré une paire de fois, comme à chaque fois que je bricole )



R

robertoo

• 9 Février 2015

• #99

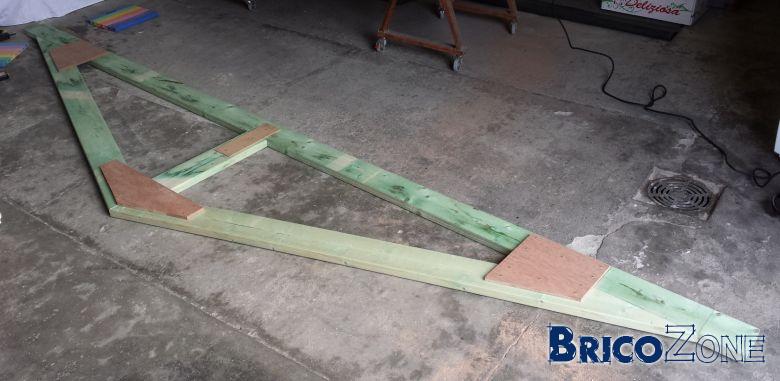

Bon bin voilà, 1ère ferme assemblée... Je vais visser des cales dessus et cela me servira de gabarit pour faire les autres exactement identiques
Première fois que je coupais du multiplex, quelle poussière !!

Et celles-ci qui attendant l'assemblage :

Finalement j'ai rajouté un montant vertical, fait à partir d'une chute...

A 1ère vue, ça a l'air costaud !!!



D

Dj Bob

• 12 Février 2015

• #100

Bonjour, je débarque, je pense également faire un abri....j'ai pensé à des panneaux sandwichs pour le toit et des panneaux types portes de garage(tôle mousse tôle) pour les cotés.......qu'en pense-vous ?
