Autoconstruction abri de jardin

fax · 17 Décembre 2014

Bonjour Fradeco,

toutes cette discussion m'aident aussi pour imaginer la structure de mon abris (
Au message #45, vous proposez 2 possibilités (chevron sur panne centrale ou petites fermes)
Quel est l'avantage d'un principe par rapport à l'autre ? Il me semble qu'avec les petites fermes , on perd pas mal de place à l'intérieur , non ?

fradeco · 17 Décembre 2014

Bonjour fax,

Si on est limité en hauteur, les chevrons laissent plus de place à l'intérieur.
Maintenant si on n'a pas de problème de hauteur, les fermes préfab. permettent de stocker du matériel en hauteur. Il faut bien entendu que les parois soient également porteuses. ( épaisseur des planches)

Plumy · 17 Décembre 2014

fradeco;947845 a dit:
Re,

Auto cad, c'est trop lourd pour Bz. Alors j'ai refait l'élévation sur Paint.

Bonne suite d'analyse ;-)

Je suis admiratif que tu ai fait ça sur paint

Même si j'ai quand même un gros doute

Pour Autocad, il suffit de sortir les plans au bon format dans ta mise en page

fradeco · 17 Décembre 2014

Oui, Oui, j'ai fait ça sur Kolor Paint de Linux idem de Paint sur MS.

Maintenant, pour mettre des plans sur Bz, depuis mon PC, je dois dabord les transférer sur mon lad top. Celui-ci ne lit pas auto cad. Je n'ai pas pensé sauvez le plan sur pdf qui était également une solution brrrrr.

Maintenant le plan est fait, et il est plus compréhensible par tout un chacun et en plus je ne compte pas la plus value pour le technicolor :-'

fastyy · 17 Décembre 2014

Frans001;946054 a dit:
Si rien n'est indiqué dans les prescriptions urbanistiques de votre lotissement, alors c'est bien une superficie maximale de 20 m² sans permis.

Moi par exemple c'est 12m² dans mes prescriptions...

Je vais suivre car j'ai aussi envie de construire en dur, même si 12m² ce n'est pas grand chose par rapport à l'investissement en temps.

Bloc + briques couleur maison

Pour pallier à cette "petite" superficie, j'ai l'intention de prolonger un pan de la toiture afin de créer une zone à l'abri de la pluie pour stocker bétonneuse, brouette...

François

Lorsque tu auras en tête des prix, des matériaux,... cela m'intéresse car j'aimerais virer mon abris de jardin en bois pourris de 10M² pour le faire en bloc mais je ne sais pas ce que cela pourrait me couter, ni les bonnes pratiques.
Il y a juste la dalle qui est déjà présente.

titiautec · 17 Décembre 2014

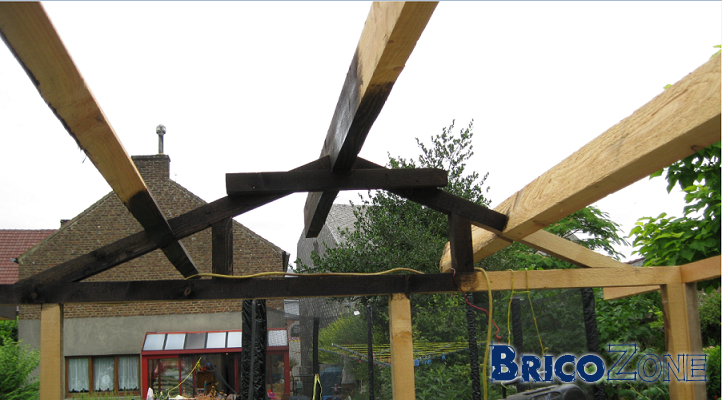

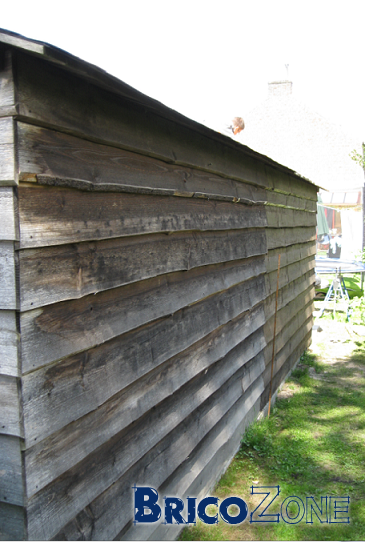

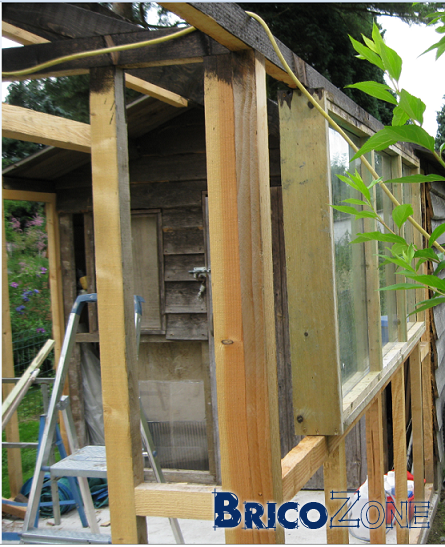

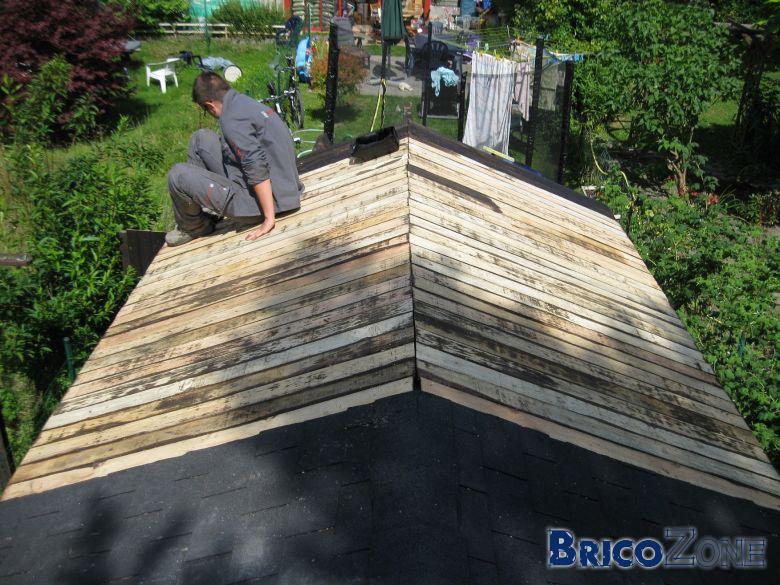

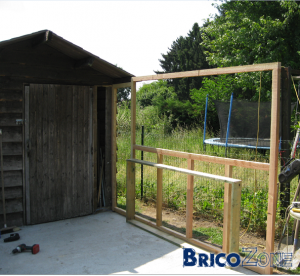

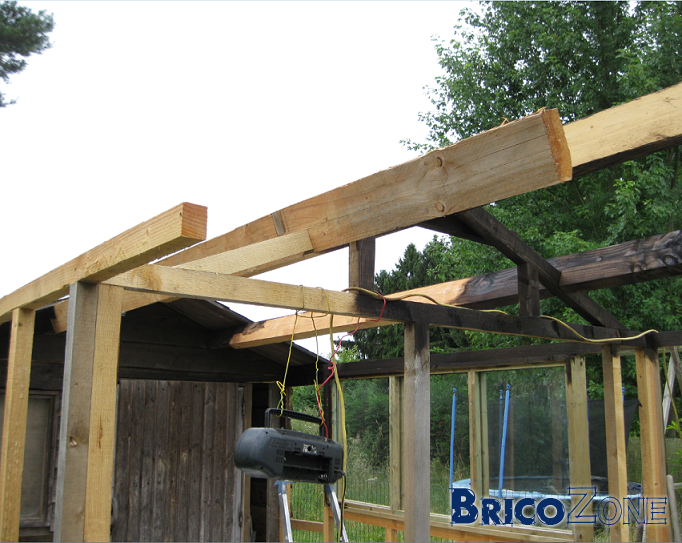

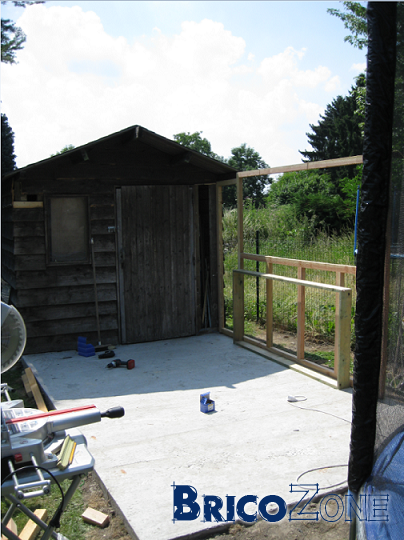

Bonjour , j'ai construit mon abri moi même, l'année dernière je l'ai agrandi a l'identique voici qlq photos

[/url]

[url=https://www.bricozone.be/data/attachment-files/legacy/404205491b1c5b5c28.jpg]

zlatorog · 17 Décembre 2014

Fradeco, un simple screenshot sur autocad et le tour est joué... C'est comme ca que j'ai fais les rares fois où j'ai dû mettre des croquis sur BZ. J'dis ca car je vous imagine bien à galéréer à faire ces plans sur paint! Un grand respect! Car faut vraiment en vouloir!

fradeco · 17 Décembre 2014

Bonsoir zlatorog,

Mon souci est que je me déplace régulièrement entre deux résidences, et que le programme Auto cad est dans mon PC fixe à mon domicile au nord de Bruxelles.

Quand je suis à la côte je travaille sur mon portable. Par conséquent, si je veux faire un croquis il me faut quand même le faire sur Kolor Paint ;-).

Avec le temps, j'ai appris à maîtriser ce programme. La difficulté est la proportion des mesures des éléments et que KPaint n'indique pas les côtes automatiquement. :-'

fradeco · 17 Décembre 2014

Hello titautec,

Vu les sections des bois, c'est pas prêt de tomber.

;-)

Plumy · 17 Décembre 2014

fastyy;947889 a dit:
Lorsque tu auras en tête des prix, des matériaux,... cela m'intéresse car j'aimerais virer mon abris de jardin en bois pourris de 10M² pour le faire en bloc mais je ne sais pas ce que cela pourrait me couter, ni les bonnes pratiques.
Il y a juste la dalle qui est déjà présente.

Si jamais j'avais fait le calcul mais pour un de 20m2. Par contre j'ai uniquement les murs pas la toiture.

robertoo · 17 Décembre 2014

Encore une fois merci fradeco, c'est vraiment très gentil

titiautec;947898 a dit:
Bonjour , j'ai construit mon abri moi même, l'année dernière je l'ai agrandi a l'identique voici qlq photos

Fameuses poutrelles, on dirait qu'elles tiennent toutes seules !

blorent · 17 Décembre 2014

fradeco;947907 a dit:
Bonsoir zlatorog,

Mon souci est que je me déplace régulièrement entre deux résidences, et que le programme Auto cad est dans mon PC fixe à mon domicile au nord de Bruxelles.

Quand je suis à la côte je travaille sur mon portable. Par conséquent, si je veux faire un croquis il me faut quand même le faire sur Kolor Paint ;-).

Avec le temps, j'ai appris à maîtriser ce programme. La difficulté est la proportion des mesures des éléments et que KPaint n'indique pas les côtes automatiquement. :-'

[OFF-TOPIC]

Vous avez déjà essayé le remote desktop? Soit celui intégré à Windows (avec Remmina comme client sous linux par exemple), soit (plus simple sans doute) avec teamviewer. A peu de choses près vous pourriez utiliser votre fixe de n'importe où *presque* comme si vous y étiez.

fradeco · 17 Décembre 2014

blorent;947951 a dit:
[OFF-TOPIC]

Vous avez déjà essayé le remote desktop? Soit celui intégré à Windows (avec Remmina comme client sous linux par exemple), soit (plus simple sans doute) avec teamviewer. A peu de choses près vous pourriez utiliser votre fixe de n'importe où *presque* comme si vous y étiez.

Je connais pas, mais mon fils et mon beau fils sont des profs d'informatique, et c'est bientôt Noel, on aura de quoi converser

Il y a aussi Draft Sighf, qui est assez proche d'Auto Cad. Qui plus est c'est gratuit.
Le petit souci c'est que quand on est habitué à un logiciel, passer à un autre du même genre c'est pas commode. ;-)

Merci quand même pour les infos.

Plumy · 18 Décembre 2014

Le problème avec teamviewer, c'est que ça risque de bugguer graphiquement avec autocad. Enfin...A tester !

Ah oui et au fait il faut forcément que l'autre ordi reste allumer du coup

robertoo · 25 Décembre 2014

Bon bin j'ai commandé mon bois !
CLS 38x89 pour les murs
CLS 38x140 pour la lisse basse et les fermes
Des 7 par 7 (plus ou moins...) pour les madriers qui reprendront les tôles de toiture
Le tout en imprégné fongicide et anti bestioles...

2 plaques de multiplex en 15mm
J'ai pris des vis spax torx en 5x80 et 5x60 en "jaune" pour tous les assemblages

J'ai commandé le bardage aussi en pin autoclavé

Et des vis inox pour aller avec...

robertoo · 19 Janvier 2015

fradeco;947845 a dit:
Re,

Auto cad, c'est trop lourd pour Bz. Alors j'ai refait l'élévation sur Paint.

Bonne suite d'analyse ;-)

Salut à tous,
Je vais finalement me baser sur cette version, à la seule difference que les plaques d'OSB sont remplacées par 3 chevrons (environ 48x62, des 7/15 coupées en 3) posés "à plat" de chaque côté, perpendiculairement aux fermes.

Selon vous, quelle distance maximale puis-je prévoir entre 2 fermes ?

Merci

Plumy · 19 Janvier 2015

robertoo;959055 a dit:
Selon vous, quelle distance maximale puis-je prévoir entre 2 fermes ?

Merci

Perso je resterais dans le classique en faisant 60cm. Maintenant, il faut peut-être faire moins. Etonnant que Fradeco ne l'ai pas précisé.

Plumy · 19 Janvier 2015

Plumy;959059 a dit:
Perso je resterais dans le classique en faisant 60cm. Maintenant, il faut peut-être faire moins. Etonnant que Fradeco ne l'ai pas précisé.

En fait si, il le précise : 50cm d'entre axe.

fradeco · 19 Janvier 2015

He oui, des arbal. de 6/4 x 12.5 cm et des entraits de 6/4 x 15 tous les 50 cm d'axe en axe.
Ceci dit, les goussets et ''faux entrait'' sont en multiplex de 15 mm d'ép. L'Osb, est le support du revêtement d'étanchéité. L'Osb peut être remplacé par des planches.

Je ne comprend pas '' l'Osb sera remplacé par 3 chevrons.... Quel sera alors le revêtement ?

robertoo · 19 Janvier 2015

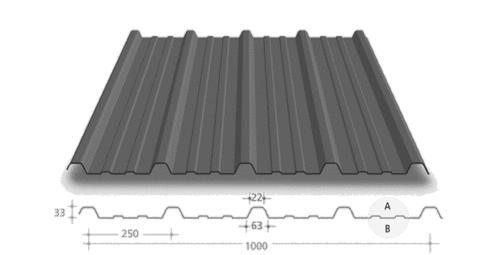

Au niveau du revêtement, je pensais l'avoir précisé, il s'agira de bardage métallique anticondensation 33-250-1000 de ce type :

https://www.bricozone.be/data/attachment-files/legacy/3495954bd0349dd92b.png

Les 3 "poutres" de la ferme seront en CLS 38x140 imprégné.
