Avis dimensionnement cage d'escalier

Bonjour à tous,

J'ai besoin de solliciter vos connaissances pour le dimensionnement d'un escalier.

Pour expliquer le contexte, je rénove entièrement une maison unifamiliale.
La cage d’escalier de cette maison était entre les pièces de vie et les pièces d'eau qui étaient très petite et à rue. Il n'y avait pas de lumière et c'était très sombre.
J'ai donc tout pété dans l'idée de mettre la cage d'escalier du côté rue.
J'estime que c'est une pièce importante et j'aime les cages les plus aérées possibles avec beaucoup de lumière.

Je me suis donc fixé une cage d'escalier de 2,5m x 4m avec une trémie de 130 x 2680.

Voici ce que cela donne :


Entre le Rez et le premier, hauteur à franchir de 2530, je me suis enfin décidé.

Par contre entre le premier et le deuxième, j'ai de gros doute.

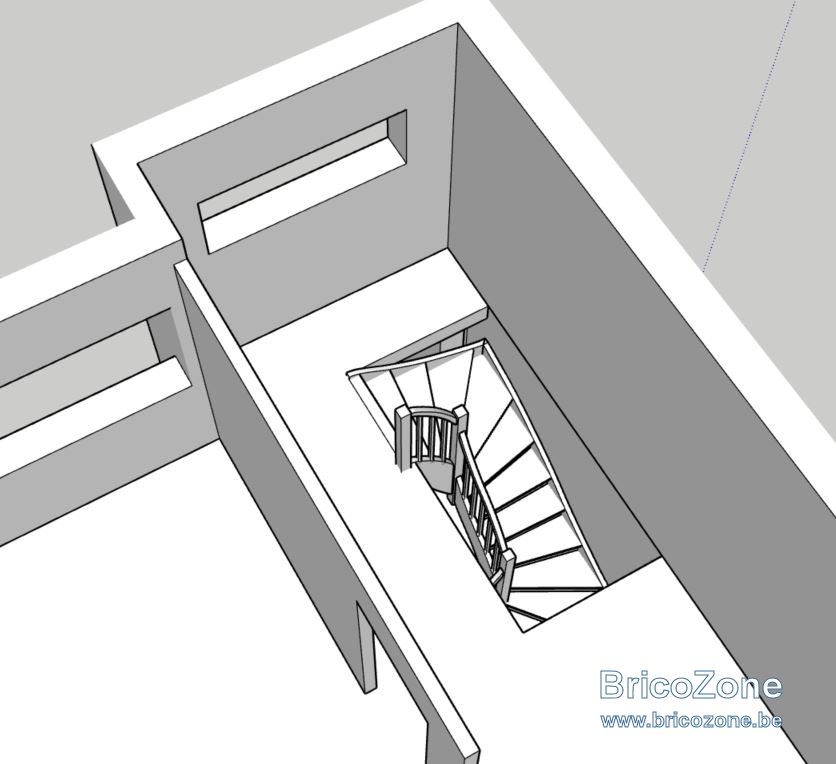

Au début, j'avais dessiné un escalier avec sketchup qui me convenait totalement, mais avec du recul et un peu plus de connaissance, je me rends compte qu'il n'est pas réaliste.
Je suis tombé sur le logiciel Stairdesigner et j'ai fait plusieurs simulations.
Le problème, c'est que pour passer les 2805 mm de hauteur entre le 1er et le deuxième, j'ai besoin de 15 marches minimum, ce qui fait des marches de 18,7 cm (donc beaucoup), et j'aimerais pousser la réflexion au max, pour avoir l'escalier le plus confortable possible.

Vous trouverez donc ci-dessous plusieurs simulations.

Si je respecte les dimensions de ma trémie, mon giron n'est pas dans les normes.
J'arrive à une solution dans les normes avec une trémine de 2710 x 1300, mais la largeur des volée n'est que de 800 mm (limon compris), ce qui me semble étroit. En plus le moindre cm est "critique" dans cette pièce.
Un limon de 5 cm est-ce la norme? Ca me semble beaucoup, ça fait 10 cm en tout?

Enfin voilà, j'aimerais avoir vos remarques et avis sur ces 6 propositions :

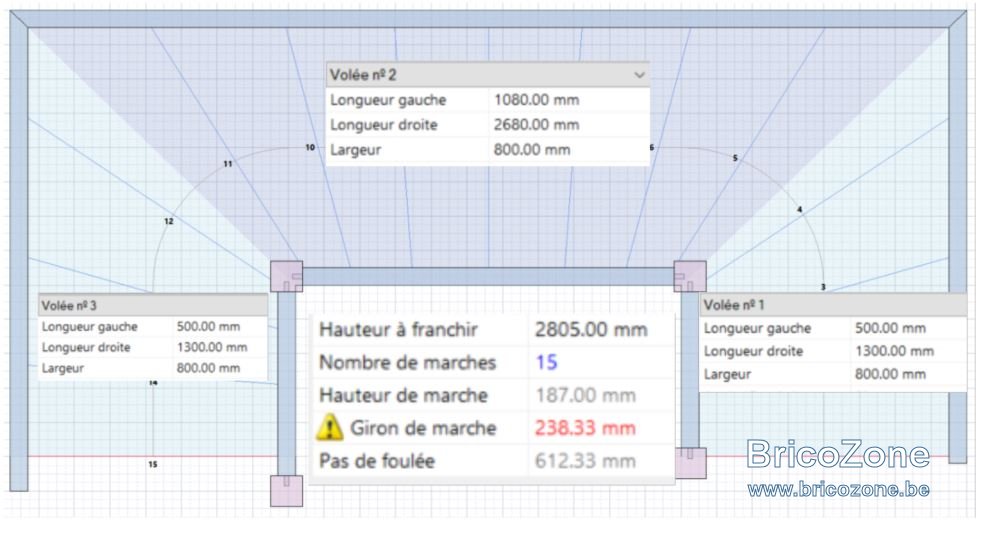

1 : 15 Marches L 2680 l 800 :

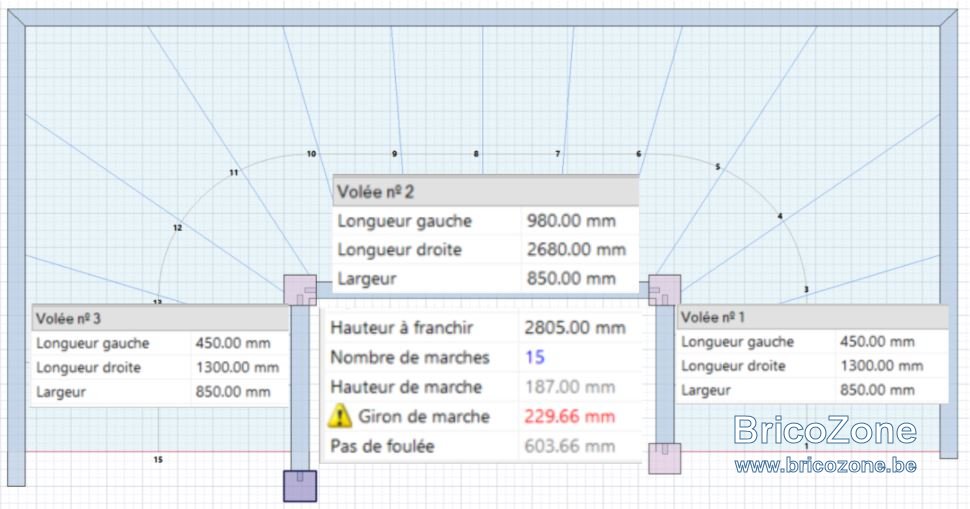

2 : 15 M L2680 l 850 :

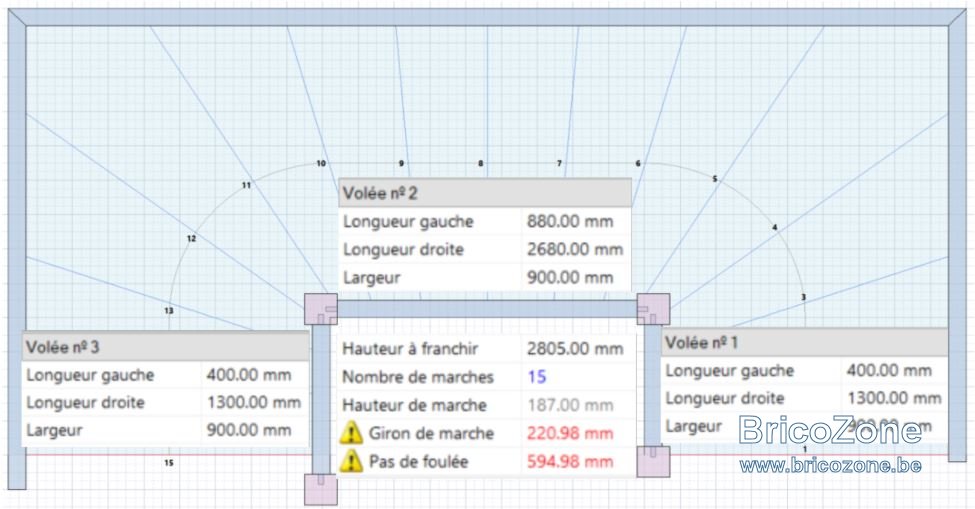

3 : 15 M L2680 l 900 :

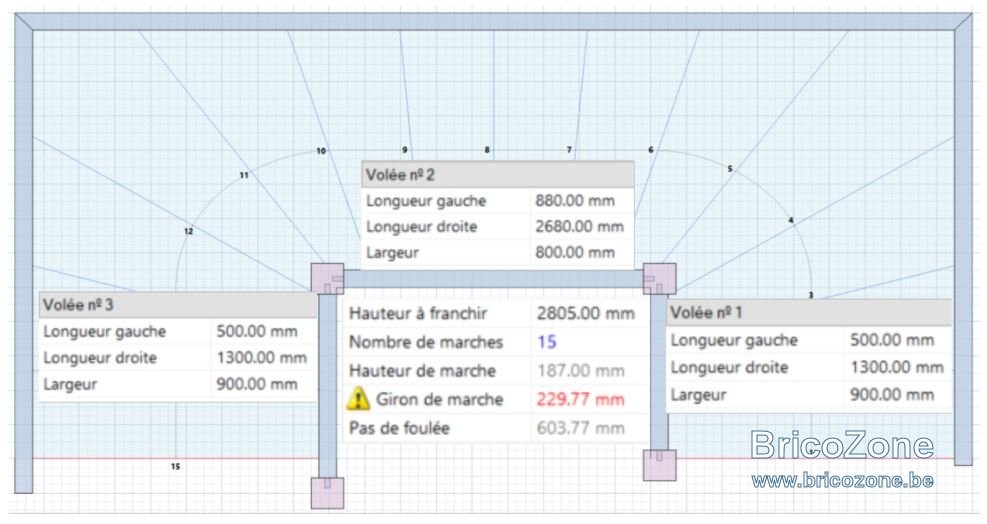

4 : 15 M L2680 l 900 - 800

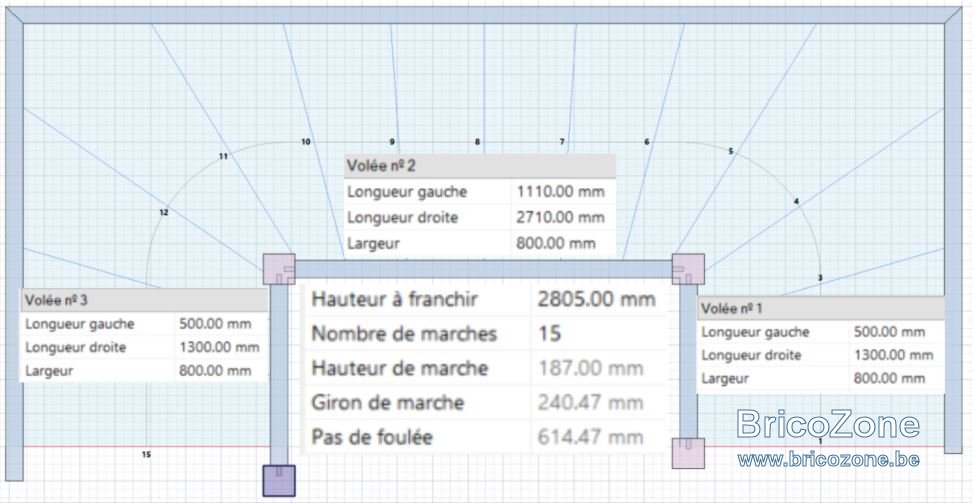

5 : 15 M L2710 l 800 :

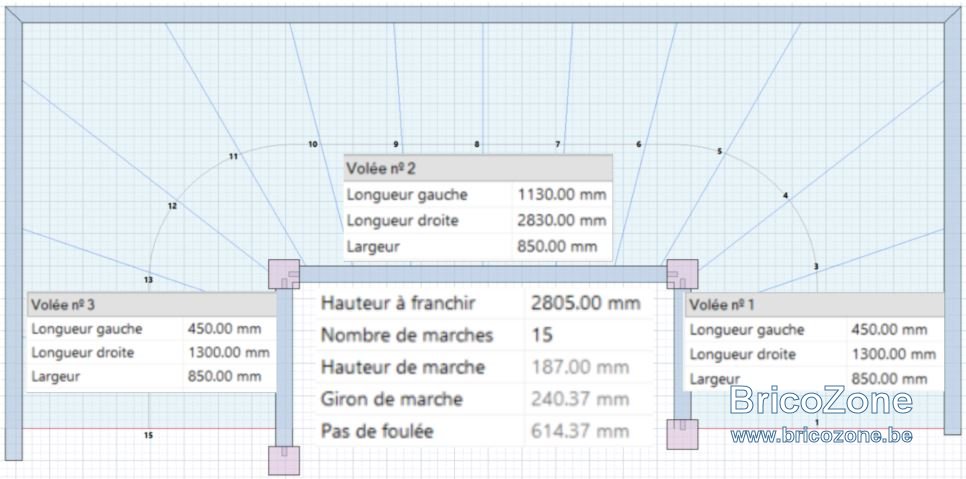

6 : 15 M L2830 l 850 :


Merci d'avance pour vos retours toujours constructifs

Personne?

Bonjour xarux,

Toutes ces simulations sont acceptables, ensuite cela dépend de vos préférences (privilégier la largeur d'emmarchement ou le giron, c'est à vous de voir).

Par contre je ne vois pas la nécessité d'avoir une largeur d'emmarchement différente d'une volée à l'autre (à moins que ce soit pour centrer l'escalier sur une porte par exemple).

L'épaisseur des limons ne posent pas de problème (4, 5 cm ou plus) du fait que l'on ne marche jamais aussi près des murs ou des côté d'un escalier.

Une autre question qui n'apparaît pas dans vos simulations, le reculement de départ qui permet de faire "déborder" 1 ou 2 marches en dehors de la trémie en fonction de l'échappée et de la place disponible au pied de l'escalier ?

Bonne journée,

Lionel.

Ben en fait, pour les largeurs d'emmarchement différents, c'est parceque intuitivement, je me dis qu'il est préférable d'entrer dans un escalier double balancé, avec le plus de largeur de possible. Surtout si on doit monter un objet encombrant genre canapé ou matelas. La portion "droite" n'est pas un problème dans ce cas, par contre, quand il faut gérer les tournants... Donc je pense que d'avoir une volée de départ et d'arrivée la plus large possible est un plus.

Pour l'épaisseur des limons, c'est une question théorique, car passer à un limon de 4cm permettrait de diminuer ou augmenter le giron. J'avoue ne pas comprendre le concept de giron et son avantage même si j'ai lu sa définition 10x ...

Pour le débordement de une ou deux marches je ne le souhaite pas. Dans mon modèle actuellement j'ai un espace de 120 cm ce qui est bien, mais que je ne voudrais pas voir réduire.

En tout cas merci pour votre retour qui me dit que c'est des escaliers que l'on peut qualifier d'acceptable dans leur confortabilité.

Bonjour xarus,

Je ne vois pas pourquoi le fait de changer l'épaisseur des limons peut changer le giron ? J'ai dû louper quelque chose, en tous cas cela ne modifie pas la position de la ligne de foulée donc cela ne peut pas modifier le giron.

Bonne journée.

Effectivement, ça ne change ni le giron, ni la ligne de foulée.
Je viens de faire la simulation.
Je ne sais pas, j'avais l'impression que modifié la largeur d'une volée de 2 cm en diminuant l'épaisseur des limons aurait eu une répercussion sur la praticabilité de l'escalier, mais apparemment c'est pas le cas.
Tant mieux....
