Câblage coffret avec bornier et câble souple

bonjour ,
Je compté câbler mon coffret correctement bientôt , je suis en knx et donc pour plus de souplesse , je compte raccorder pas mal de lignes sur des borniers pour pouvoir partager plus facilement le neutre et raccorder là phase sur la bonne entrée de l actuateur .
Soit , pour plus de faciliter j aurais aimé mettre du câble souple entre les' borniers , les disjoncteurs et les modules knx. Comment procéder correctement .
Quand faut ils dès embouts ou non ? Quelle section minimum dans le coffret ? je suppose que il faut garder la section de la ligne mais bon , on sait jamais . Faut il une pince spécifique pour sertir les embouts ? J ai déjà utilisé des embouts et c est toujours galère, ça se retire etc ... donc je pense qu un trucs m échappe ....
Petites questions subsidiaires comment mettre des prises facilement , j ai laissé dix cm de câbles dépasse du mur mais je galère toujours pour la mettre dans le mur et la mettre de niveau ... trucs et astuces ?
Merci d avances les gars

Salut Hiboux,

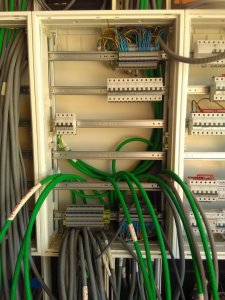

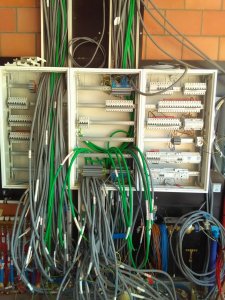

Alors perso, j'ai également un tableau KNX et j'ai tout câblé (partie KNX) en souple, et en utilisant des wago topjob,

Certains topjob peuvent avoir 8 entrées, j'ai donc pour le neutre fait arriver le câble depuis le disjoncteur et fait arriver mes câbles de neutre des circuits s'y raccordant. Pour la phase, plus ou moins la même chose, arrivée du disjoncteur et départ vers les entrées de l'actuateur.

Pour une meilleure visibilité dans le tableau, j'ai également utilisé des topjob à double circuit (un pour la phase et un pour le neutre), placé dans le haut du tableau

Pour la section, évidement il faut respecter celle que vous avez mis en place, sir vous n'avez que des lampes alors du 1.5, si que des prises alors du 2.5, et si prises et lampes confondues, alors du 2.5 également

Pour le sertissage, j'ai sertis tous les câbles souples avec des embouts à sertir comprenant une petite collerette, pour ça j'ai utilisé une pince à sertir (exemple ici), mais de la marque Knipex (cher mais beaucoup plus agréable et facile à travailler qu'une bon marché )

Pour les prises, normalement 10cm suffisent, après il faut voir vos types de prise, par exemple Legrand travaille maintenant avec des prise à raccord type wago, vous prenez une pince à fin bec et vous l'enfichez

Pour mettre bien de niveau, utilisez un petit niveau à eau, j'ai vu dernièrement le petit niveau 10cm de Millwaukee en promo chez des revendeur

Jo

10 cm, c'est trop court, c'est pour ça que tu as du mal...

Il faut laisser minimum 15 et faire faire un beau "S" au fil, c'est celui-ci qui permet de pouvoir jouer facilement en hauteur et faire tourner la prise.
Si on coupe trop court, le fil est rigide, on ne sait faire qu'un V et c'est la galère...

Aussi, on met toujours des blochets de 65 sauf quand pas le choix...
Câble trop court et blochet de 55, il n'y a rien de pire.

Au pire des cas, vous pouvez rallonger les câbles en plaçant un wago dans le blochet

Jo

Bonjour à tous,
Hiboux je suis à la même étape que toi, je commence à cabler mon coffret et j'utilise des borniers Phase/Neutre/Terre en entrée du tableau.
Ensuite du multibrin souple entre bornes et disjoncteur (module KNX) de la même section que le circuit comme dit plus haut. (2.5mm² prise et 1.5mm² éclairage)
Toujours mettre des embouts sur le fil souple. Je trouve aussi utile les embouts double pour les pontage sur module domotique.

J'utilise les peignes préconisé par Cory (rouge) et pas de soucis (3x230V) et du fil 6mm² souple entre les lignes de disjoncteurs (compteur 32A triphasé).

Pour les prises, si je suis un peu court j'utilise des wagos à 2 connections.



Bonne journée

Laurent

Ok merci les gars , donc je vais me procurer une pinces à sertir , je me disait bien au un truc m échappais , je serrais avec une pince normale les embouts , pour les prise j ai un peu plus que 10 cm en fait mais je recoupais un peu , je vais essayer de laisser un peu plus pour voir mais c est vrai que dans certains blochets avec les 5g c est pas évident , la majorité de mes blochets sont des 65 de profonds , j'utilise les vis du blochet aussi pour plus de faciliter comme ça je peux enlever les griffes , je vais mettre tout vos conseils en pratique , j ai encore 60 prises à mettre . Pas mal le tableau , comment penses tu faire ta repartition fusible modules knx ? Je comptais essayer de regrouper un max tout mes fusibles au milieu du tableau et mettre les modules knx en dessus ou au dessus en fonction de l arrivées des câbles . Les wagons pour le moment j ai des trois entrées gris , pour la terre je comptais pas la mettre sur bornier mais tout réunir sur la barrette directement ...
Les tops job je vais jeter un œil , je pense eljub m en avais déjà parlé... merci les gars
