Envie d'une domotisation - placement d'un logo de Siemens ?

Entre vouloir faire une installation complète et faire un tableau de test.......

flashman a dit:

Entre vouloir faire une installation complète et faire un tableau de test.......

Cliquez pour agrandir...

Oui c'est clair mais cela aide pour faire des tests sans risquer de mettre toute l'installation hors service

Je ne disais pas ça pour toi, je disais ça pour lui...

Demander si c'est difficile un panneau de test alors que l'on veut faire un installation complète...

C'est sûr que c'est utile... Je m'étais aussi d'office fais un montage volant la première fois.

roomulus a dit:

Hello,
J'ai un LOGO! 0BA8 qui communique avec Home Assistant depuis deux ans et ça fonctionne plutôt bien.
(Le câblage est loin d'être parfait mais il est conforme ).

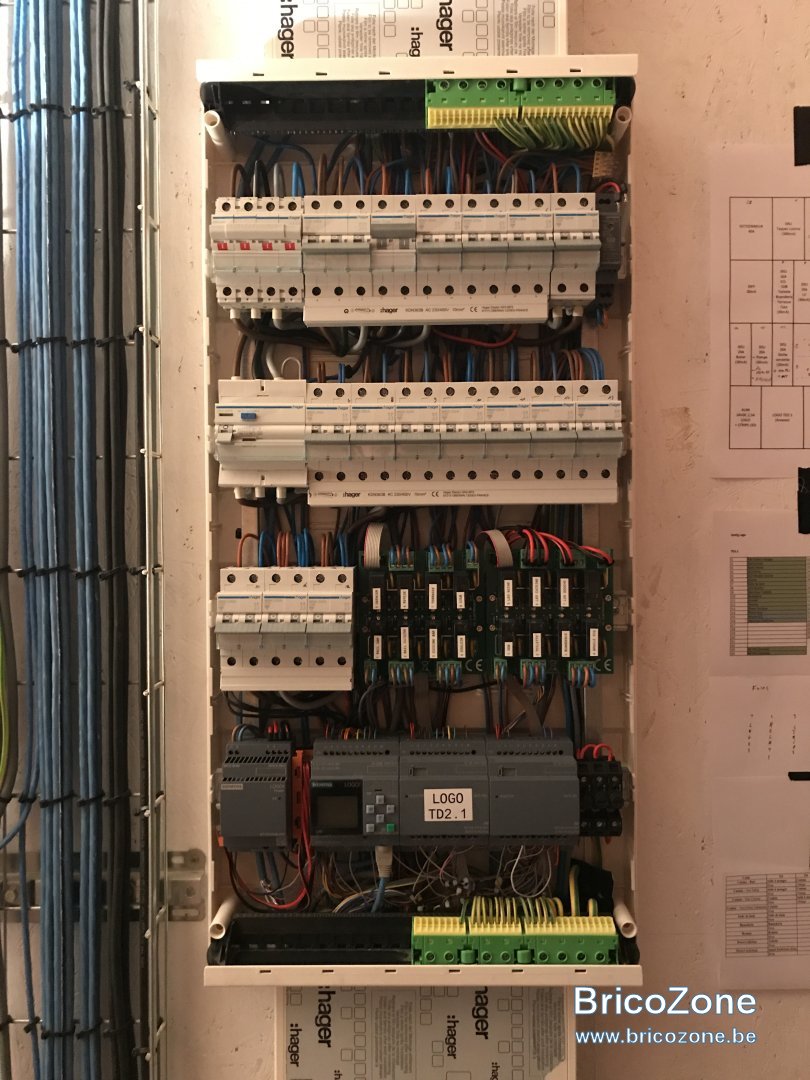

Il y a deux câbles SVV 16x0.8 et un 8X0.8 pour les boutons / détecteurs.

Voir la pièce jointe 172506

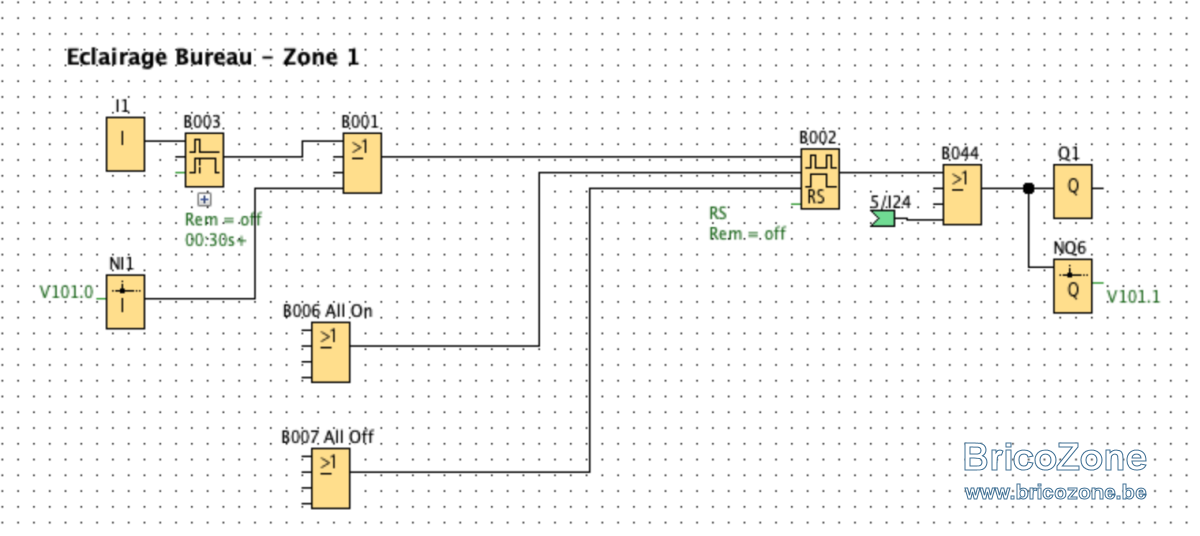

Au niveau du programme, pour les cas classiques, j'utilise des bascules RS avec trigger pour les boutons poussoirs.
Vu que HA envoie des pulses, je récupère le front montant pour l'allumage (SET) et le front descendant pour l'extinction (RESET).

Voir la pièce jointe 172510

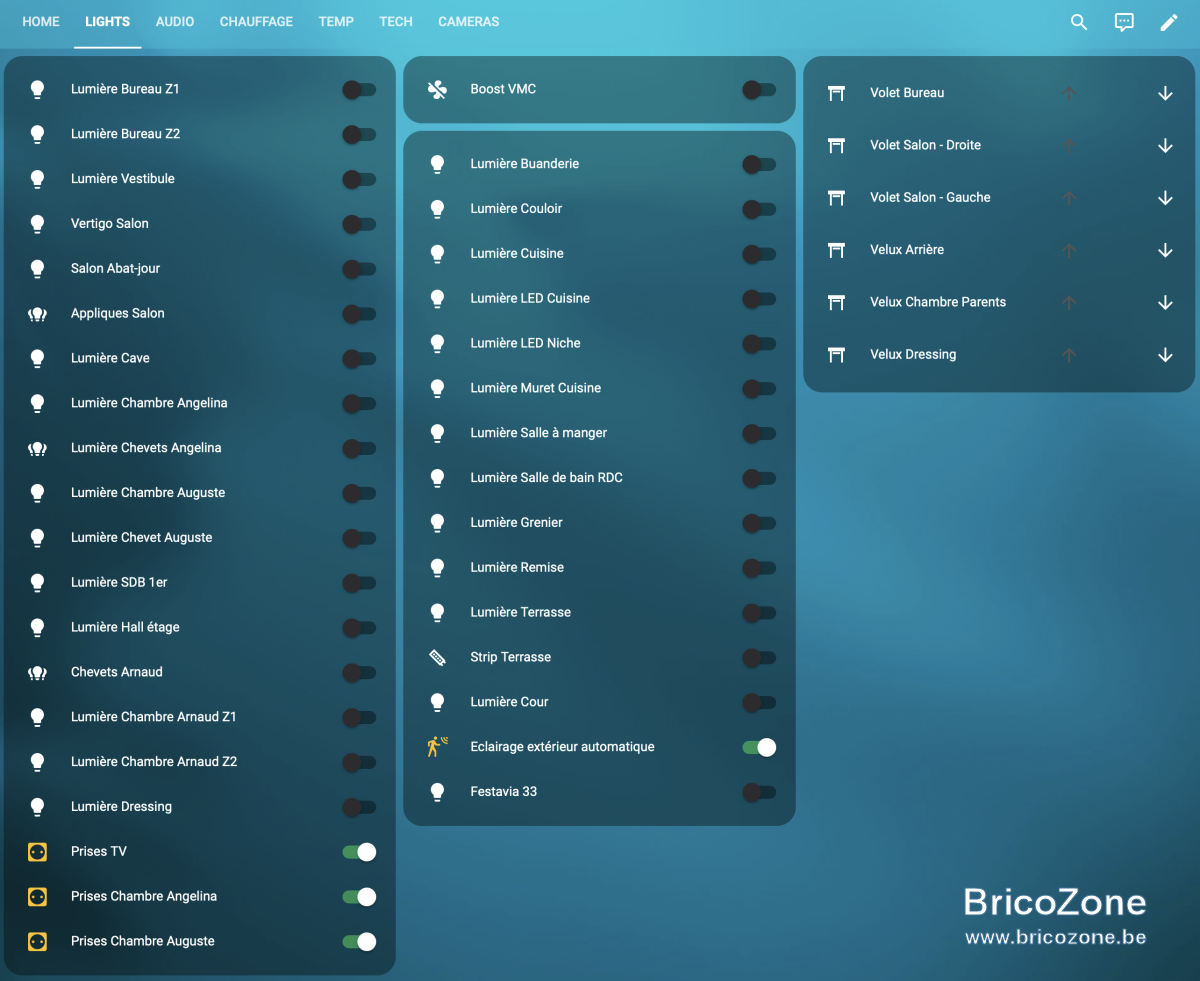

La liaison entre le serveur HA (Rasperry PI 3) et le LOGO! est faite en Modbus TCP.
Pour du ON/OFF, il suffit d'écrire dans des "Coil".
C'est juste un peu plus galère pour les dimmer...

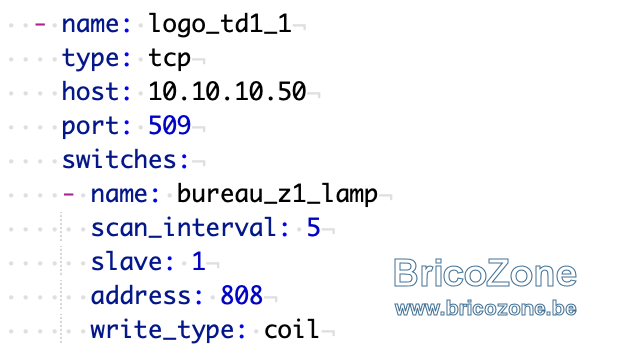

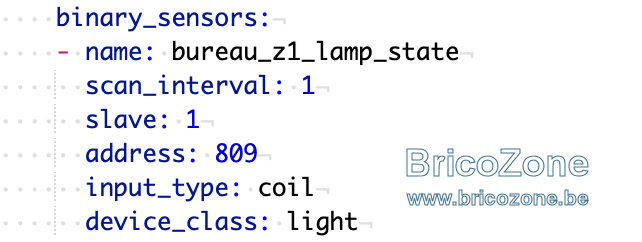

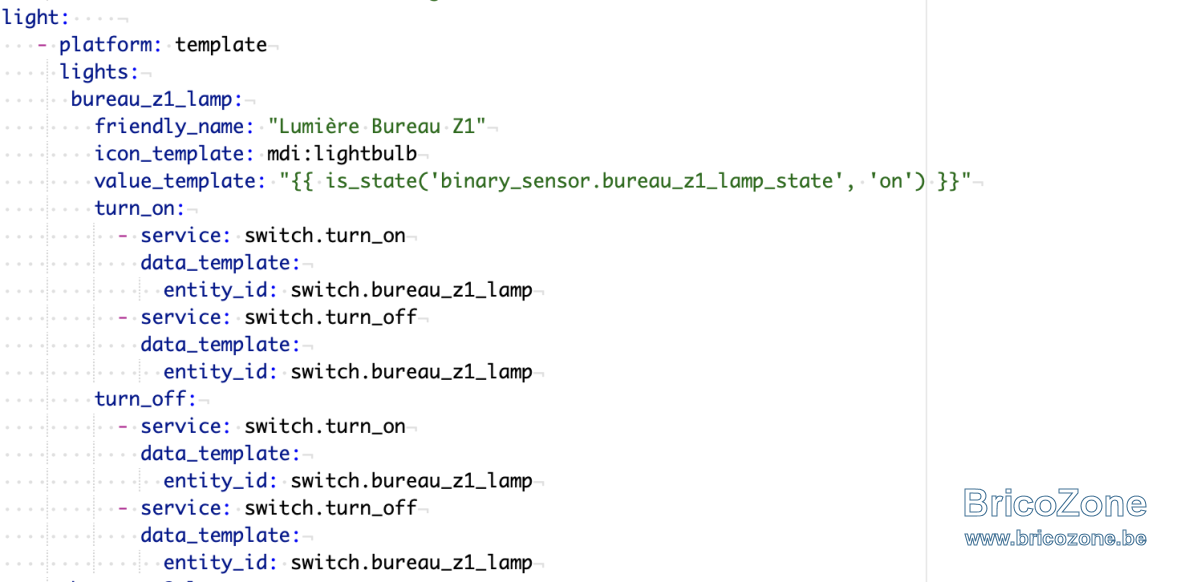

Voilà un extrait du fichier YAML (Il y a peut-être eu des évolutions depuis. Je compte repartir de zéro sur RPI5 quand j'aurai du temps libre).

Voir la pièce jointe 172507
Voir la pièce jointe 172509

Si ça peut donner des idées...
Je peux éventuellement t'envoyer un extrait du programme pour avoir une base.

Cliquez pour agrandir...

J’avais une config similaire avant Logo OBA7 + Home Assistant, j’utilisais NodeRed car le YAML c’est juste horrible. Je n’avais plus de programme dans Logo, c’est NodeRed qui pilotait tout

flashman a dit:

Entre vouloir faire une installation complète et faire un tableau de test.......

Cliquez pour agrandir...

Entièrement d'accord mais plus j'avance dans mes recherches plus je me sens apte à tenter de faire les différentes programmations.
Mais la partie tableau me fait réellement peur et je n'ai pas envie de tout casser ..
Du coup, pour ce côté là je pense peut etre me faire aider par un électricien.

Hi,
Voici un lien sur l'utilisation du LOGO! et les explications sur le câblage sont très clair ;-)

Jicay87 a dit:

Entièrement d'accord mais plus j'avance dans mes recherches plus je me sens apte à tenter de faire les différentes programmations.
Mais la partie tableau me fait réellement peur et je n'ai pas envie de tout casser ..
Du coup, pour ce côté là je pense peut etre me faire aider par un électricien.

Cliquez pour agrandir...

Hello, j'arrive en cours de route mais j'avais pu échanger un peu avec Jicay87 par MP.
Perso, je ne suis pas trop pour ce genre de chose. L'avantage du LOGO c'est justement d'avoir son propre programme que je qualifierais "industrial grade".
Pour moi, il y a trop d'installations domotique avec 50 protocoles différents et au final ça n'a pas trop de sens. Si ton NUC, ta VM, ton NAS ou que sais-je tombe en rac, tu n'as plus de commande dans la maison... bof... c'est un avis perso.
Ce pourquoi j'ai opté pour un programme Logo où la maison est indépendante, et Home Assistant peut servir de télécommande. Je joins ici un exemple de zone, en l'occurence mon bureau, ce que ça donne en "programme Logo" et l'intégration Modbus dans HASS.

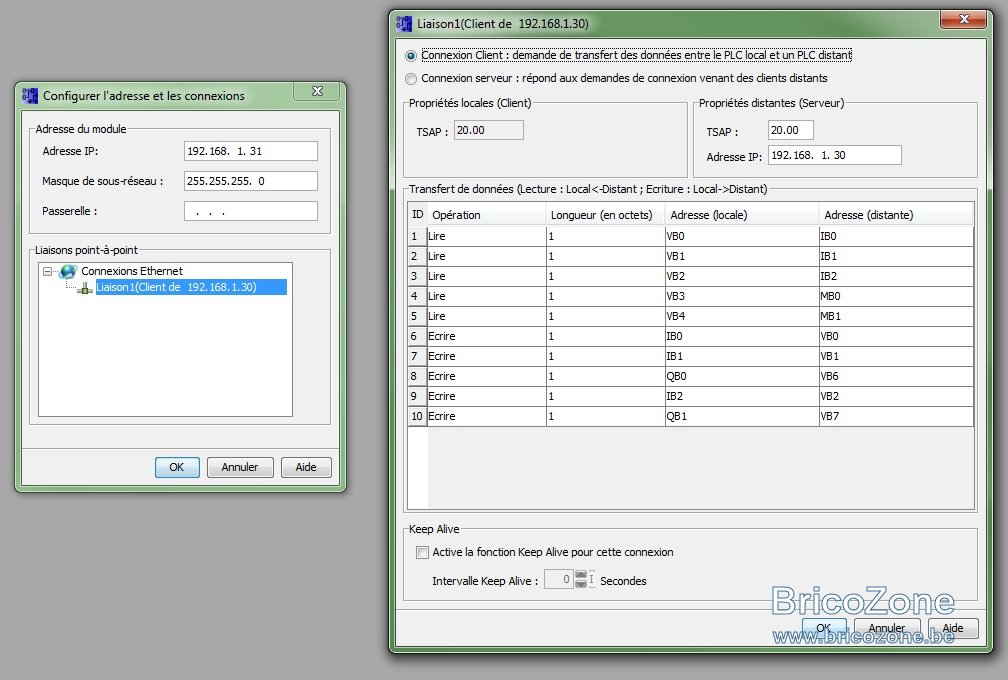

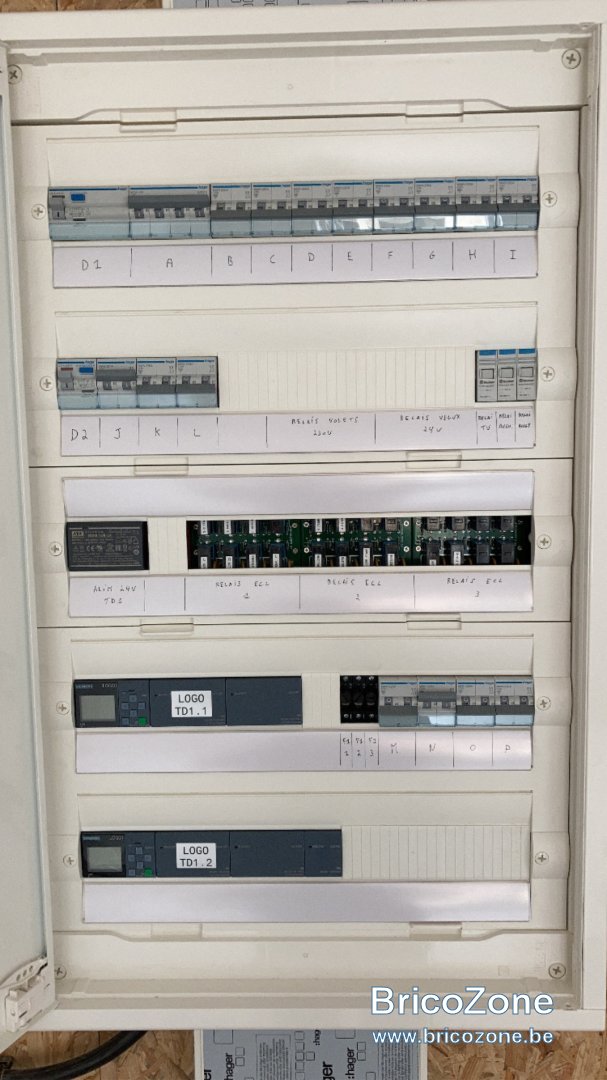

Je lui parlais également de la communication entre Logos. Dans mon installation j'ai 2 divisionnaires, un gros qui rassemble également mes volets (volets roulants + velux 24V) le tout géré par les Logos. Au total 4 Logos, dont un qui est délocalisé dans mon grenier près de mon moteur VMC simple flux afin de gérer les 2 vitesses. Le fait de travailler en réseau permet d'avoir aussi de la communication pour certaine commandes, exemple j'ai une SDB sur chaque divisionnaire, les 2, grâce au réseau, peuvent aller forcer la vitesse 2 de ma VMC quand on allume la zone.
Et pour tout ça, si on NUC qui heberge HASS tombe en rac, bah ça fonctionne toujours...
Demain tu vends la maison, à priori tous les électriciens ont joué avec des Logos à l'école. Perso j'ai fait électronique, (et un peu électricité dans mes études) on avait un atelier automation et on jouait avec des Logos...

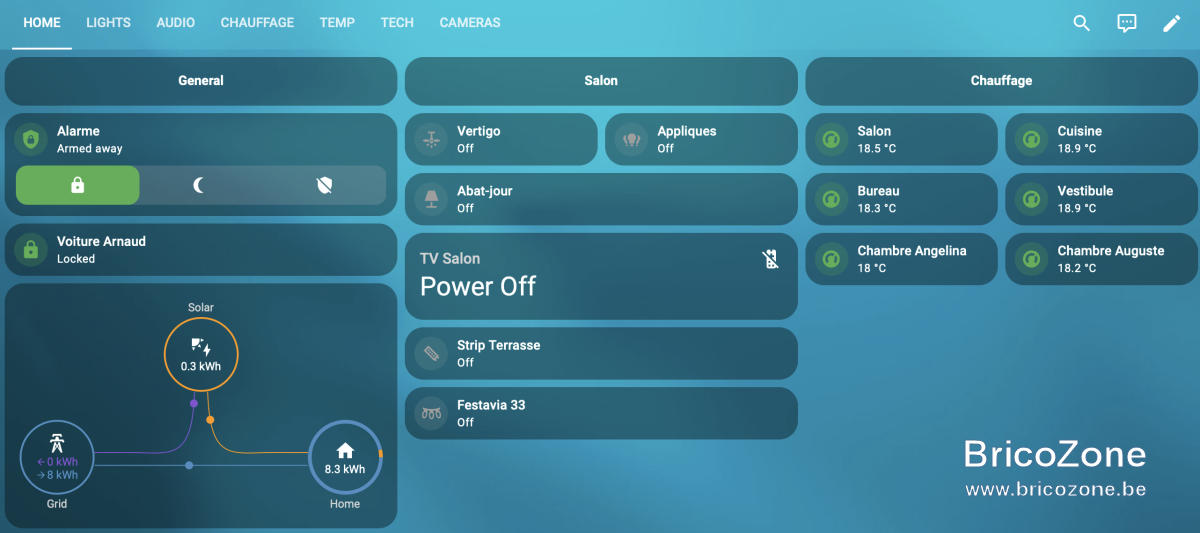

Et après si on veut s'amuser, HASS est sympa pour intégrer d'autres choses comme vous le verez sur mon Dashboard.

Concernant la partie "dimmer", perso je trouvais ça fort cher de travailler avec des Logos. Module 0-10V, dimmer extérieur, etc... J'ai donc opté pour du Hue (pour le peu de besoin que j'ai en dimming) et je commande le Hue, là par contre, à travers HASS et... des inputs Logo Modbus (mes poussoirs donc...).

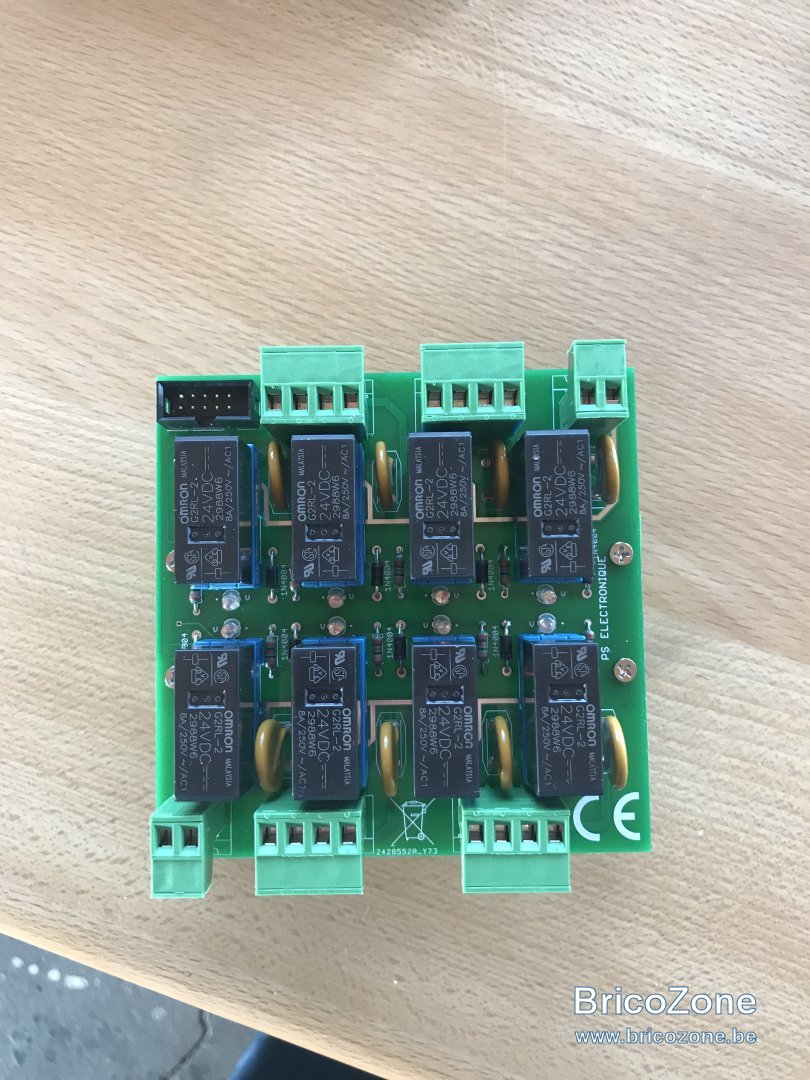

Autre chose, pour les relais, afin de gagner en place, j'ai pu compter sur un pote après avoir imaginé un PCB qui regroupe des relais 8A bipolaire, sur rail DIN, au moins c'est propre, compact, et petite nappe pour aller vers les sorties des Logos.
L'idée était d'utiliser des Logos 24V plutôt que 230V au cas où un relai colle/grille ou que sais-je. En plus les relais sont sur borniers ce qui facilite le dépannage. Petite photo en pièce jointe également. Pour les prises commandes se sont des relais 20A Finder.

Bonjour,

A force de recherches et aides, j'avance progressivement.

Je pense prochainement me lancer dans la réalisation de mon programme Logo.
J'ai tout de même quelques inconnues même si je vais commencer par un programme basique qui très certainement évoluera une fois implanté dans l'installation et au fur à mesure de l'utilisation quotidienne.

J'ai actuellement 28 télérupteurs et donc 28 circuits lumineux différents.

Par conséquent, je comptais installer ceci :

- 1 CPU Logo + 2 DM16 ==> 24 entrées et 20 sorties
- 1 CPU Logo + 1 DM8 ==> 12 entrées et 8 sorties

Questions :

- Au niveau de l'alimentation, est-ce une par CPU ou une seule alimentation peut alimenter les 2 CPU + leurs extensions ?

- Concernant le choix des modèles, je dois prendre en 24VDC et les extensions numériques et non analogiques ?

- Pour ce qui est du CPU : écran ou pas écran ? Je ne compte pas programmer ou utiliser l'afficheur du CPU mais uniquement le programme Logo. Vous qui avez l'habitude est-ce un confort significatif d'avoir l'écran intégré ?

- Sachant qu'il y aura 2 CPU qui devront communiquer entre eux, est-ce que la liaison entre ceux-ci au niveau programmation est compliquée ? Je n'ai pas trouvé de tuto ou explication là-dessus. J'imagine qu'une fois que ceux-ci sont correctement branchés et détectés dans le programme Logo, le programme suggérera automatiquement les entrées et sorties supplémentaires ?

- solidity expliquait qu'il avait raccordé ses stores velux, ce qui m'intéresse fortement, ayant actuellement 4 stores électriques Velux. Je suppose que les deux fils de chaque Velux doivent être connectés sur 2 sorties du Logo.
S'agit-il de sorties analogiques (alors j'en aurai des disponibles sur le matériel sélectionné plus haut) ou numériques, auquel cas il me faudra une extension DM16 supplémentaire.

- Concernant la programmation, tout doit être sur la même "feuille" ou il est préférable de faire une feuille par pièce par exemple ? Le logo prendra bien l'ensemble des "feuilles" ?

Merci pour votre aide

Concernant le choix des modèles, je dois prendre en 24VDC et les extensions numériques et non analogiques ?

DM16 et DM8 sont numériques
les modules analogiques AM2 ont des entrées/sorties type 0...20mA - 0...10V

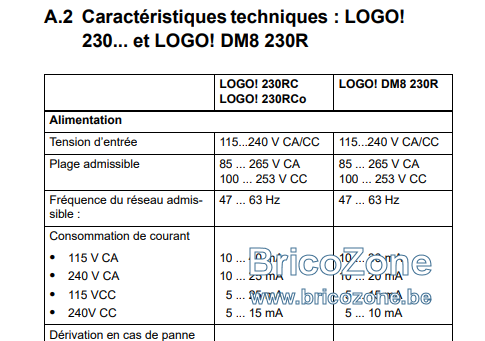

Concernant l'alimentation, il faut faire la sommes des consommables, je pense que vous pouvez récupérer l'alimentation que vous avez déjà pour vos télérupteurs.

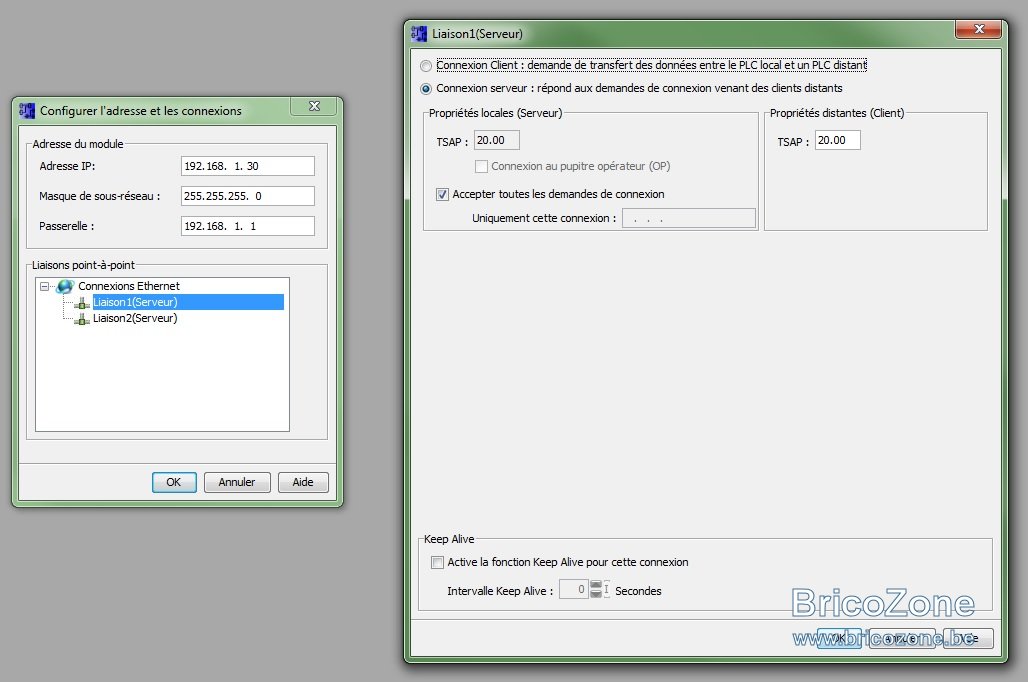

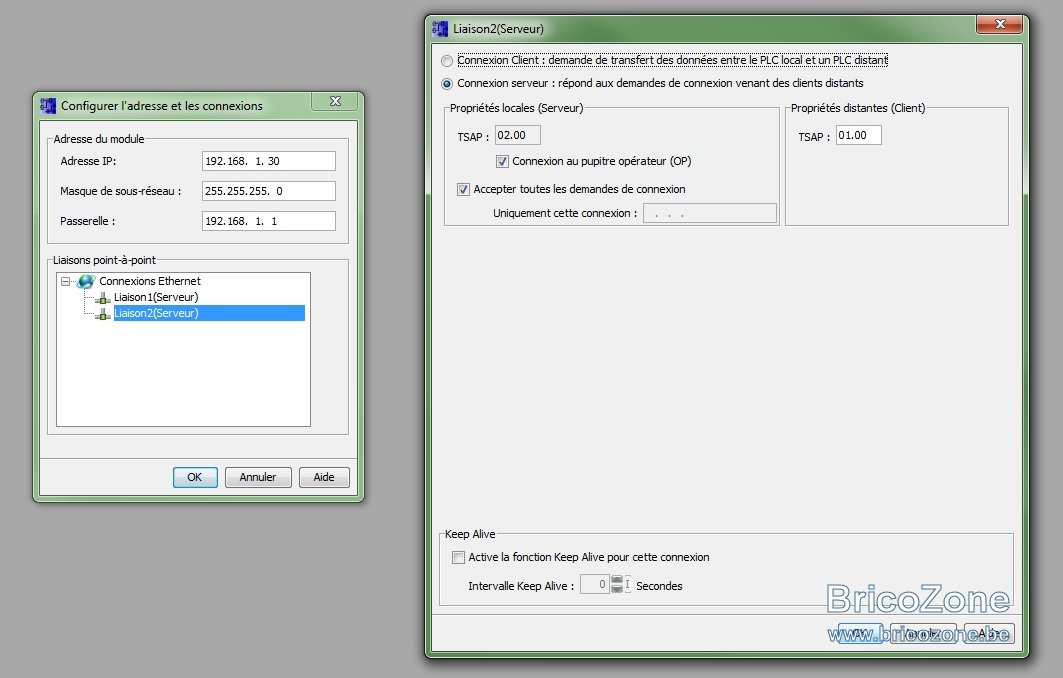

La communication entre les deux logos n'est pas automatique, il faut un minimum de connaissance et de programmation, ce n'est pas si simple.

Pour les vélux le mieux est l'installation de module Volet ZigBee, c'est fait pour. Via un Logo il faut faire attention au verrouillage électrique et mécanique pour empêcher d'avoir la monté et descente en même temps.

Ventilo a dit:

Pour les vélux le mieux est l'installation de module Volet ZigBee, c'est fait pour. Via un Logo il faut faire attention au verrouillage électrique et mécanique pour empêcher d'avoir la monté et descente en même temps.

Cliquez pour agrandir...

Cela m'intéresse fortement car j'ai l'impression que ce sera encore plus simple à programmer que de passer par le logo. Avez-vous des modules volet en zigbee à conseiller ?
A priori, j'allais partir sur ce modèle : https://nodon.fr/nodon/module-volet-roulant-zigbee/
Seulement, l'alimentation de mes volets est en 24v et non 230.

Pourriez-vous éventuellement me donner quelques précisions pour le raccordement à effectuer ?
J'ai deux chambres avec chacune 2 stores électriques Velux.
Chaque chambre a ses 2 stores connectés à un Kux110 de chez Velux pour les faire fonctionner avec la télécommande sans fil Velux.

Si je veux placer le module Zigbee Nodon, je peux me passer du Kux 110 et le remplacer directement par le module zigbee ? ou dois-je placer le module zigbee en plus du kux 110?

Mon souhait à terme sera d'utiliser les boutons poussoirs des chambres pour éclairages + volets :
Appui court commande l'éclairage, appui long commande les stores

Bonjour l'équipe,

j'ai une petite question encore ... et oui ...

Je comptais faire en avance le programme de ma future installation Logo pour directement l'implanter dans le système après installation.

Toutefois, voulant aller progressivement pour bien comprendre les manipulations.

Du coup, sachant que je ne ferai au début que programmer tous les arrivées (boutons poussoir) pour quelles commandes toutes les sorties (éclairages), le programme sera très "basique" dans un premier temps et très rapidement réalisé. Ce n'est qu'après que je tenterai de faire des "allume tout" et "éteint tout" et autre joyeuseté qui pourrait me venir à l'esprit comme des appuis longs en + des appuis courts, etc.

Pour la programmation basique, dois-je simplement connecter une entrée à une sortie et laisser en paramètres "interrupteur" ?

Car dans les paramètres si je change en "bouton poussoir" contact à l'ouverture ou fermeture et que je fais une simulation, ca ne fait pas ce que je souhaite. Il faut maintenir appuyer pour que la lumière s'éteigne ou s'allume.

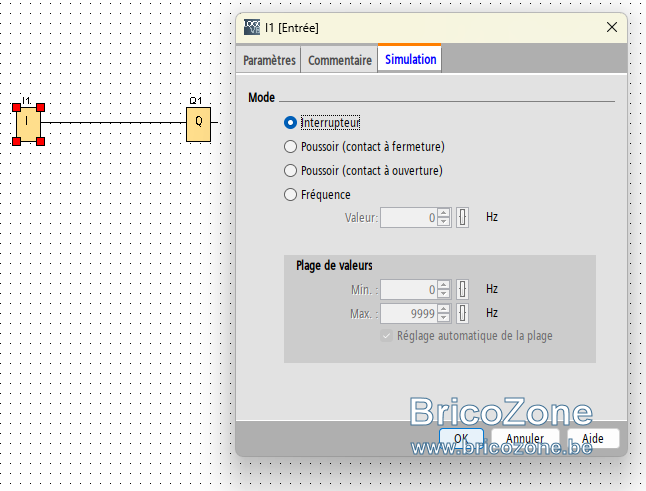

Petite photo en pièce jointe.

Seconde question, dans le but par la suite de programmer des appuis multiples (long, 2X, etc) est-ce possible avec le mode interrupteur ou est-ce que cela nécessite le mode bouton poussoir ?
Si c'est bouton poussoir, alors pourriez-vous me dire l'astuce pour déjà configurer un éclairage dans ce mode et que l'éclairage se maintienne quand on clique ?

L'idée est dans un premier temps de reproduire la configuration actuelle sans Logo pour ne pas dérouter la famille à savoir : tous les boutons poussoir de la maison quand on fait un clic dessus allume un éclairage et l'éteint quand on reclique dessus par le biais de télérupteurs.

Merci pour l'aide apportée

Essayez avec ce bloc entre les deux



La doc de Siemens apporte beaucoup d’info
https://cache.industry.siemens.com/dl/files/461/16527461/att_82565/v1/Logo_f.pdf

Ok je vais essayer. J’avais même imprimer la légende des différents blocs pour mieux comprendre. Mais j’avoue que interrupteur d’éclairage d’escaliers et de confort ne me parlait pas. Je vais creuser ! Merci

si poussoir entrée, le bloc fonction intermédiaire à utiliser, le relais à impulsion, suivit du bloc de sortie, l'interrupteur confort ou minuterie n'est utile que si on veut de la régulation

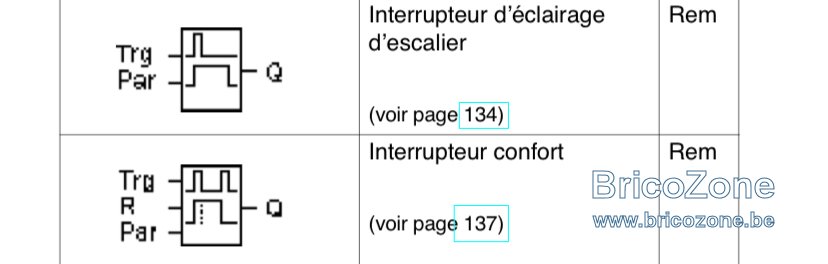

Pour moi le bloc "Interrupteur Confort" est le plus polivalent et très intéressant.
Il permet l'utilisation d'un bouton poussoir pour faire du On / Off
Permet l'extinction automatique, dans une cage d'esaclier 5min ou dans une chambre 3h ? pour un enfant à la mise au lit 1h ?
Avec la possibilité d'éclairage permanent lors d'un appui long.

Bonjour et encore merci pour l'aide.
J'ai fait un test en mettant le relais à impulsion entre l'entrée et la sortie. Si je passe en simulation : 1 clic allume bien la sortie et le deuxième clic "arrête" l'interrupteur mais laisse la sortie active (comme sur la photo).
Je ne comprends pas l'astuce pour qu'un clic active et le deuxième clic arrête.

J'ai aussi essayé en mettant une entrée sur l'entrée "S" du relais à impulsion pour simuler un "éteint tout".
Cela fonctionne au premier clic mais je dois recliquer plusieurs fois pour que ca recommence correctement.

Sans doute le même problème, il doit y avoir une astuce qui m'échappe.

Bonjour, vous utilisez des poussoirs, donc l'entrée I doit être paramétrée comme poussoir contact à fermeture

Michael 33512 a dit:

Bonjour, vous utilisez des poussoirs, donc l'entrée I doit être paramétrée comme poussoir contact à fermeture

Cliquez pour agrandir...

Ce n’est pas la le problème, le bloc utilisé est un bloc RS, il y a une entrée pour le Set mettre à 1 et une entrée pour le Reset mettre à 0. Ce qui veut dire qu’il faudrait deux boutons poussoirs

Jicay87 a dit:

Bonjour et encore merci pour l'aide.
J'ai fait un test en mettant le relais à impulsion entre l'entrée et la sortie. Si je passe en simulation : 1 clic allume bien la sortie et le deuxième clic "arrête" l'interrupteur mais laisse la sortie active (comme sur la photo).
Je ne comprends pas l'astuce pour qu'un clic active et le deuxième clic arrête.

J'ai aussi essayé en mettant une entrée sur l'entrée "S" du relais à impulsion pour simuler un "éteint tout".
Cela fonctionne au premier clic mais je dois recliquer plusieurs fois pour que ca recommence correctement.

Sans doute le même problème, il doit y avoir une astuce qui m'échappe.

Voir la pièce jointe 173387

Cliquez pour agrandir...

Ce n’est pas le bon bloc utilisé

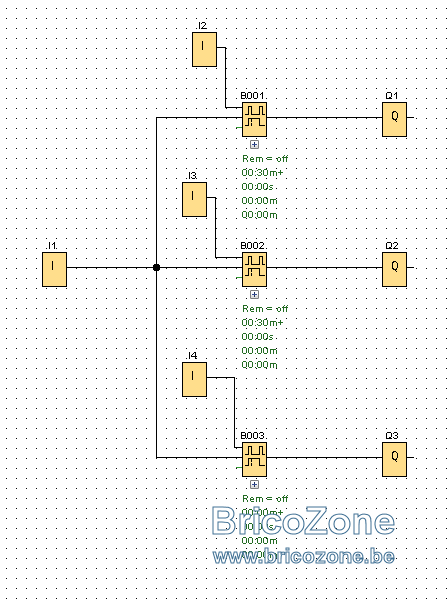

Voici une idée avec l'utilisation du bloc "Interrupteur confort"

I1 coupe tout
I2 et I3 allume/éteint respectivement Q1 et Q2, extinction automatique après 30s

I4 allume/éteint Q3
