- #41
Merci à vous deux pour votre aide et conseils, je vais tester tout cela.
Envie d'une domotisation - placement d'un logo de Siemens ?
- Electricité - Domotique
- Auteur du sujet Jicay87
- Date de début
- #42
ce n'est pas un bloc rs mais un relais à impulsion
- #43
Très sympa la carte. Ça facilite le câblage avec la nappe. Le gain de place ne me semble par contre pas extraordinaire vu l'agencement. Il y aurait eu moyen de faire plus serré.
J'ai mis des modules relais wago. C'est 1 de large. 12 euro pièces. Donc pour 8 va faunut 100 euro. Ça ta coûté combien par module ?
- #44
et question d'organisation, vous faites une feuille de schéma par pièce de la maison ou vous conseillez de toute mettre sur une même et seule feuille ?
Avec 28 circuits d'éclairages ca risque de faire beaucoup sur une seule feuille non ?
Avec 28 circuits d'éclairages ca risque de faire beaucoup sur une seule feuille non ?
- #45
rebonjour,

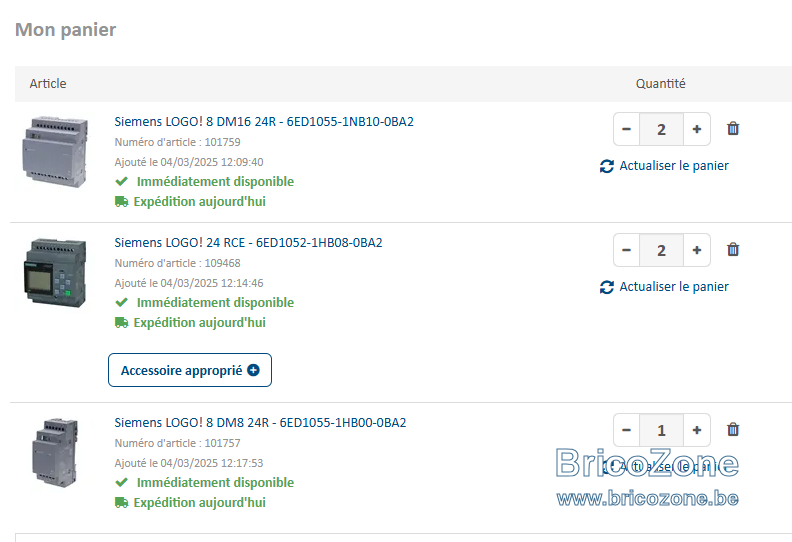

Ayant bien avancé et même finalisé mon remplacement d'alarme, il est temps d'envisager la domotisation de mes éclairages en remplaçant donc mes 28 télérupteurs au profit de Siemens Logo + Home assistant.
Ayant des boutons poussoirs alimentés en 24v et 28 télérupteurs, est ce que je suis bon avec ces produits ci ? Il me reste à voir si je dois prendre une alim ou si celle qui est dans mon tableau suffira.
Ainsi j'aurai 1 module principal avec 2 extensions DM16 et 1 module principal avec 1 extension DM8 ce qui donne pile 28 sorties. Avec la possibilité pour le futur d'ajouter un autre DM16 pour y connecter mes 4 stores velux mais je n'y suis pas encore et je dois regarder le câblage.
Merci pour votre aide
Ayant bien avancé et même finalisé mon remplacement d'alarme, il est temps d'envisager la domotisation de mes éclairages en remplaçant donc mes 28 télérupteurs au profit de Siemens Logo + Home assistant.
Ayant des boutons poussoirs alimentés en 24v et 28 télérupteurs, est ce que je suis bon avec ces produits ci ? Il me reste à voir si je dois prendre une alim ou si celle qui est dans mon tableau suffira.
Ainsi j'aurai 1 module principal avec 2 extensions DM16 et 1 module principal avec 1 extension DM8 ce qui donne pile 28 sorties. Avec la possibilité pour le futur d'ajouter un autre DM16 pour y connecter mes 4 stores velux mais je n'y suis pas encore et je dois regarder le câblage.
Merci pour votre aide
- #46
Ca me semble bien, l'alim 24V DC ?
- #47
Non je pense qu’elle ne sera pas compatible il me faudra donc une alim logo
- #48
Bon, mon électricien m'a dit qu'il fallait prendre des modules en 24V AC/DC.
Par contre, comment puis-je calculer l'alimentation requise pour 5 modules (2 principaux + 2extension DM16 + 1 extension DM8)? En sachant qu'à terme il y aura peut-être un DM16 supplémentaire.
Par contre, comment puis-je calculer l'alimentation requise pour 5 modules (2 principaux + 2extension DM16 + 1 extension DM8)? En sachant qu'à terme il y aura peut-être un DM16 supplémentaire.
- #49
Tu prends la 4A et tu es tranquille. La 2A devrait suffire
Par contre, as tu bien compté ton nombre d'entrée? J'ai plus d'entrée que de sorties chez moi. Er donc j'ai des modules en plus uniquement poir cela
Je prendrais d'office un 16 et pas le 8
Par contre, as tu bien compté ton nombre d'entrée? J'ai plus d'entrée que de sorties chez moi. Er donc j'ai des modules en plus uniquement poir cela
Je prendrais d'office un 16 et pas le 8
- #50
Merci pour ton aide.
En ce qui concerne les entrées, ayant 28 télérupteurs, tous mes boutons poussoirs les commandent donc ça ira même si actuellement j'ai parfois 2 boutons poussoirs sur le même télérupteur. mais avec ma confi ca me fer a28 sorties et 36 entrées donc je suis bien
En ce qui concerne les entrées, ayant 28 télérupteurs, tous mes boutons poussoirs les commandent donc ça ira même si actuellement j'ai parfois 2 boutons poussoirs sur le même télérupteur. mais avec ma confi ca me fer a28 sorties et 36 entrées donc je suis bien
- #51
Rebonjour,

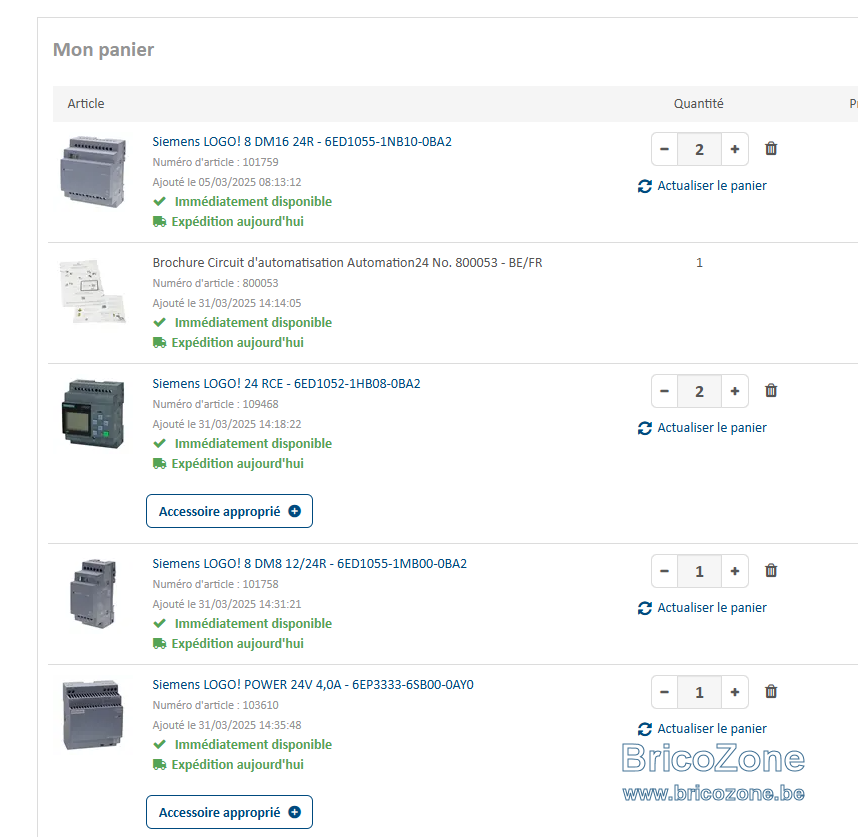

Voilà dernière étape de la domotisation de ma maison : éclairage et je suis donc sur le point de passer commande.
Est-ce ok pour vous niveau configuration ?
Je pense que oui. J'ai pris la plus grosse alim mais j'hésite à prendre celle à 2.5 ampères et non 4 vu que @francois12 pense que ça pourrait suffire
Qu'en pensez-vous ?
Voilà dernière étape de la domotisation de ma maison : éclairage et je suis donc sur le point de passer commande.
Est-ce ok pour vous niveau configuration ?
Je pense que oui. J'ai pris la plus grosse alim mais j'hésite à prendre celle à 2.5 ampères et non 4 vu que @francois12 pense que ça pourrait suffire
Qu'en pensez-vous ?
- #52
oui, 2,5A suffira
J'ai 4 logo, 8 extensions 8 relais et 12 modules 0-10V le tout avec l'alim 4A
Je prendrais 1Module DM16 de plus à la place du module DM8
Je ne prendrais pas la version avec écran du module de base mais celle sans écran (pour moi l'écran ne sert a rien)
Tu n'as pas de dimmer ?
François
J'ai 4 logo, 8 extensions 8 relais et 12 modules 0-10V le tout avec l'alim 4A
Je prendrais 1Module DM16 de plus à la place du module DM8
Je ne prendrais pas la version avec écran du module de base mais celle sans écran (pour moi l'écran ne sert a rien)
Tu n'as pas de dimmer ?
François
- #53
J’avoue que le module avec écran fait joli mais je n’en aurai aucune utilité, allant tout faire par le programme sur PC. Avec l’argent économiser, de fait autant prendre un module DM16 plutôt que DM8 ça pourra toujours être utile!
je n’ai pas d’ampoule dimmable ou plutôt pas encore. Si cela est techniquement possible (ce dont je doute) je pense peut être acheter 2-3 ampoules dimmable connectée en zigbee ou wifi pour des suspensions. Mais si cela n’est pas compatible avec le logo dans cette configuration je ne le ferai pas car ce n’est pas indispensable.
Comme tout le reste tu me diras
Merci pour ton aide et tes conseils
je n’ai pas d’ampoule dimmable ou plutôt pas encore. Si cela est techniquement possible (ce dont je doute) je pense peut être acheter 2-3 ampoules dimmable connectée en zigbee ou wifi pour des suspensions. Mais si cela n’est pas compatible avec le logo dans cette configuration je ne le ferai pas car ce n’est pas indispensable.
Comme tout le reste tu me diras
Merci pour ton aide et tes conseils
- #54
Si actuellement, c'est contrôlé par un relai, tu le remplace par un dimmer 0-10V et tu place un module 0-10V sur le logo
C'est pas le plus gratuit (60 euro le dimmer, et 50 euro le module 0-10v pour 2 points) mais ca fonctionne très bien chez moi (j'ai 20 dimmers)
C'est pas le plus gratuit (60 euro le dimmer, et 50 euro le module 0-10v pour 2 points) mais ca fonctionne très bien chez moi (j'ai 20 dimmers)
- #55
Je ne vais pas le faire alors. Vu que madame se fout de la domotique, je finance seul mes amusements et l'éclairage n'est pas le seul "poste"
- #56

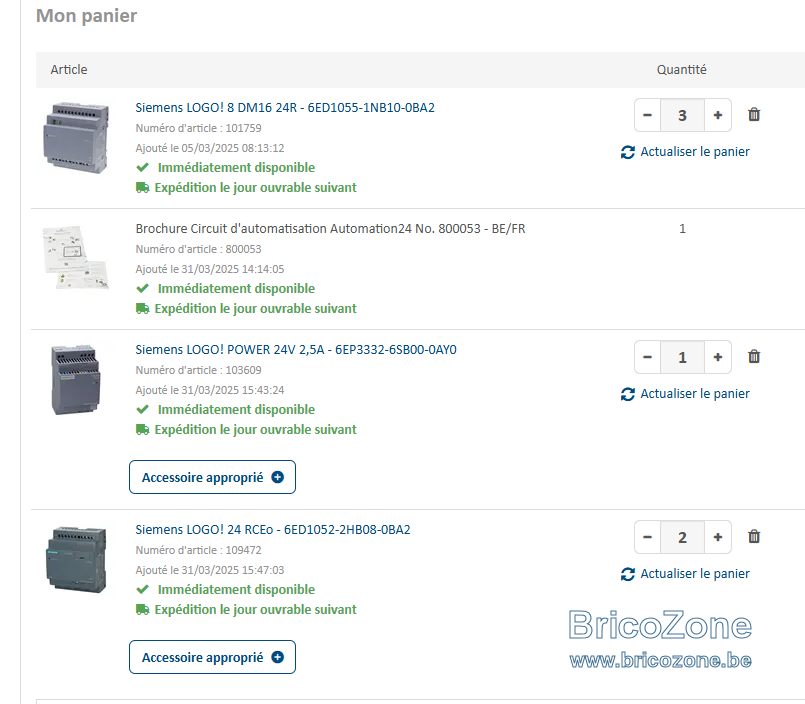

voici donc le panier finalisé, prêt à être commandé ! Je suis comme un gosse ...
- #57
Oui avec 2 logo, 2 DM16 et 1 DM8 j’étais bon donc avec 2 logo et 3 DM16 c’est encore mieux
- #58

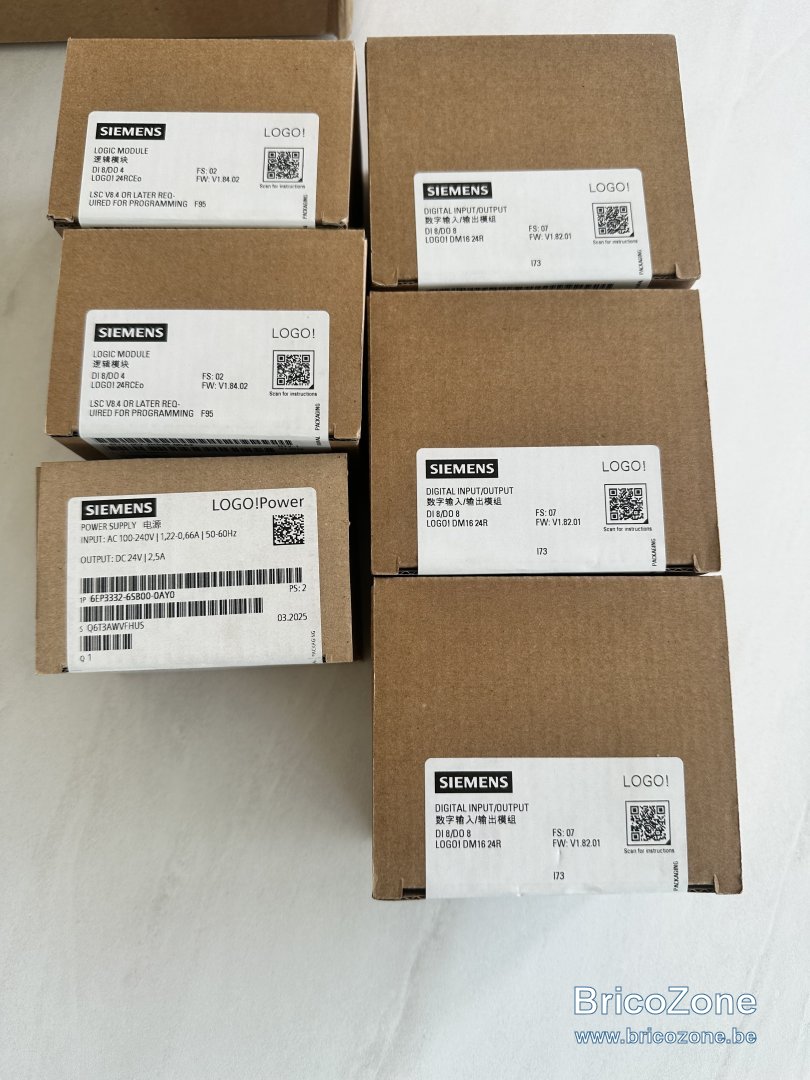

J’ai bien reçu le matériel !
Simple question de novice, les module de base se connectent aux extensions comment ? Un câble spécifique ?
Si oui, j’ai zappé de les commander …
Simple question de novice, les module de base se connectent aux extensions comment ? Un câble spécifique ?
Si oui, j’ai zappé de les commander …
Dernière édition:
- #59
Ouvres les boites, tu auras la réponse
- #60
Ouvres les boites, tu auras la réponse
Je n'ai pas trouvé de câble en ouvrant les boites mais j'ai vu qu'il y avait une espèce de petit ergo à sortir pour connecter les modules entre eux.
Merci car j'ai eu un stress d'avoir zappé quelque chose
