cablage detecteur de mouvement

Franco27 · 9 Mai 2018

Bonjour,

Je possède une centrale d'alarme mixte, je souhaiterai cabler un detecteur de mouvement en zone normal (z2). Les sorties que je vois à l'arrière de ma centrale sont VCC (+) GND (-) et Z1 ( zone 24h) Z2 (zone normal).
Dans les shemas que je vois dans le bornier zone il y a 2 plot, dans ma centrale pour le bornier zone 2, j'en ai qu'un seule.
Sur le detecteur j'ai 4 cables à brancher 2 sur +- et 2 sur AA.
Sur la centrale je branche le plus sur VCC, le moins sur GND, A sur Z2 et l'autre A ou dois je le brancher etant donné que j'ai qu'une sortie pour un cable dans le bornier zone 2?

Merci pour votre aide.

dhta · 9 Mai 2018

Bonjour,

Quelle marque de centrale (photos)?

A priori, je dirais sur GND (masse commune en générale sur les centrales)
Il n'y a pas de résistance à mettre?

Bien à vous

Franco27 · 9 Mai 2018

Bonjour,

Merci pour votre réponse.
La centrale est une etiger S3b, centrale qui se trouvait déjà lors de l'achat de la maison.
il n'y a pas de resistance à mettre
Je supose que je dois faire un cablage en étoile des detecteurs?

Merci pour votre réponse

dhta · 10 Mai 2018

Etonnant. A part le schéma, aucune autre info sur le filaire!!???
J'essaierais un "A" sur Z2 et l'autre sur GND. Impossible de programmer les zones comme en sans fils apparemment. Et pas terrible si pas de résistance...
Si il y a plusieurs détecteurs à mettre, il faut pour moi faire un câblage en série

Franco27 · 10 Mai 2018

Malheureusement je n'ai aucune autre info sur le filaire.
Donc 2 fils devront être brancher sur le même plot GND, c'est bien ça?

Merci à vous

dhta · 10 Mai 2018

Oui. Vous pouvez aussi mettre le deuxième "A" sur le négatif du détecteur (pontage), ca revient au même...
Il y a bien 12V DC entre VCC et GND?
C'est quoi comme détecteur? Photo du bornier?

Franco27 · 10 Mai 2018

Je ne vois pas de 12v DC entre VCC ET GND
Le détecteur est un paradox nv5.

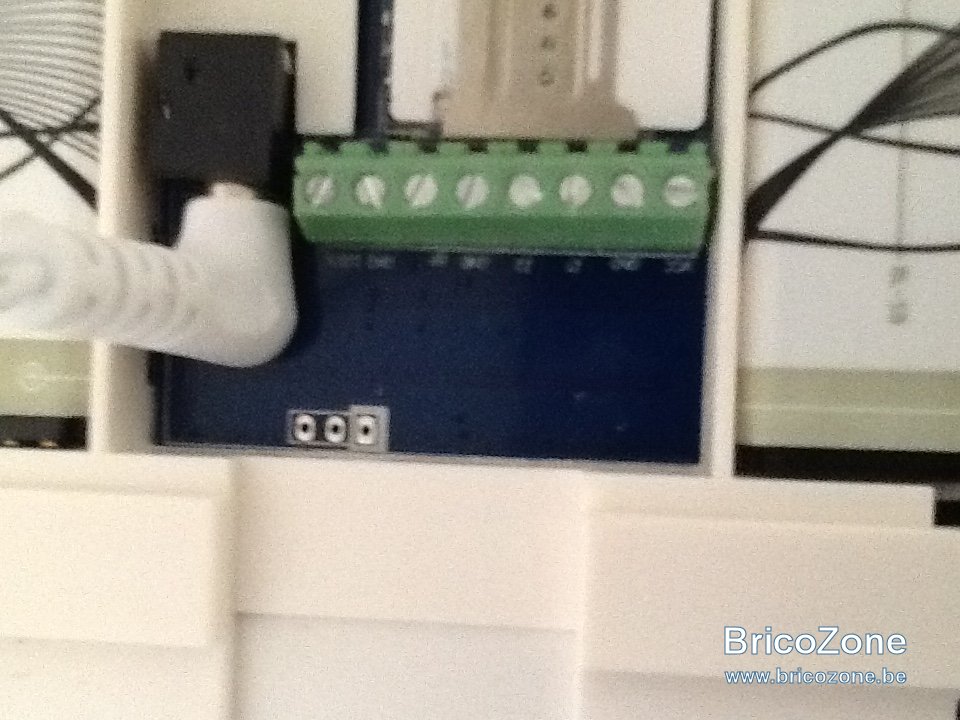

Voici la photo du bornier de la centrale.
Donc si on recapitule sur la centrale je branche le + sur VCC, le - sur GND, le premier A sur Z2 et le second A sur le même plot GND ( 2 fils sur ce plot).
C'est bien ça?

Merci à vous

dhta · 10 Mai 2018

Franco27 a dit:
Je ne vois pas de 12v DC entre VCC ET GND

C'est la mesure que je voulais confirmer, soit avec un multimètre soit avec une ampoule

Franco27 a dit:
Voici la photo du bornier de la centrale

Et c'est le bornier du détecteur que je voulais voir

(mais la référence me suffit)

Franco27 a dit:
le premier A sur Z2 et le second A sur le même plot GND ( 2 fils sur ce plot).

Je ne vois pas de "A" sur le bornier Paradox! NC sur Z2, COM sur GND (ou bien sur BLK avec un fil de pontage), RED sur VCC, BLK sur GND. Si cela fonctionne, éventuellement mettre par après un des bornier tamper sur Z1 et l'autre sur GND

Franco27 a dit:
C'est bien ça?

Oui (mais je me décharge de toutes responsabilités

)

Franco27 · 10 Mai 2018

On va essayer, qui ne tante rien, n'as rien

.
Merci pour les conseil en tout cas et l'aide

dhta · 10 Mai 2018

Tenez nous au courant du résultat... c'est le meilleur des mercis

Il y aussi une adresse mail pour le support sur le site du fabricant

Franco27 · 10 Mai 2018

Je viens de finir le câblage et tout fonctionne parfaitement

.
Un grand merci à vous pour votre aide

F2F · 16 Septembre 2018

Bj,
Je veux me renseigner,
Est il necessaire de brancher une resistance a l entre des zone Z1,2 pour les detecteurs de mouvement exterieur par crainte de manipulation des fils apres l ouverture de mon detecteur exterieur pour endommager ma centrale
Merci d avance.

ris.miche · 23 Avril 2020

F2F a dit:
Bj,
Je veux me renseigner,
Est il necessaire de brancher une resistance a l entre des zone Z1,2 pour les detecteurs de mouvement exterieur par crainte de manipulation des fils apres l ouverture de mon detecteur exterieur pour endommager ma centrale
Merci d avance.

Franco27 a dit:
Je viens de finir le câblage et tout fonctionne parfaitement .
Un grand merci à vous pour votre aide

Bonjour, le sujet et vieux mais j'aimerais également câbler mon alarme etiger.
Pouvez vous me dire le type de câble utilisé et si vous avez eu la possibilité de câbler plusieurs détecteur ?
Votre alarme fonctionne toujours ? En effet, je vois beaucoup de réticent sur le forum qui conseille d'aller vers des système plus onéreux style Paradox .
@F2F pontage anti sabotage fonctionne ?

Merci d'avance,
Bonne journée

Franco27 · 23 Avril 2020

Bonjour,

Concernant l'alarme etiger, je n'ai jamais eu de problème, j'ai pu cabler sur les zones des detecteurs de mouvements et d' ouverture sans trop de soucis. Les zone sont ouverte donc aucune programmation nécessaire ce qui facilite énormément. J'ai pu aussi cabler des sirènes extérieur sans soucis.

ris.miche · 24 Avril 2020

Franco27 a dit:
Bonjour,

Concernant l'alarme etiger, je n'ai jamais eu de problème, j'ai pu cabler sur les zones des detecteurs de mouvements et d' ouverture sans trop de soucis. Les zone sont ouverte donc aucune programmation nécessaire ce qui facilite énormément. J'ai pu aussi cabler des sirènes extérieur sans soucis.

Merci pour votre rapidité de réponse. C'est rassurant par repport à la qualité du produit.
Pouvez-vous me dire le câble que vous avez utilisé pour les capteurs et est qu'ils sont raccordé en parallèle ou en série ? Est-ce bien Merci d'avance, bonne journée

Franco27 · 24 Avril 2020

Le raccordement à été réalisé en 0,22 et en série, c'est assez "simple" à faire. Vous prévoyez qu'elle marque pour vos detecteurs volumetrique?

ris.miche · 24 Avril 2020

Franco27 a dit:
Le raccordement à été réalisé en 0,22 et en série, c'est assez "simple" à faire. Vous prévoyez qu'elle marque pour vos detecteurs volumetrique?

Monsieur,
Je dois prendre des 12v mais pas encore décidé.
Si vous avez d'autres conseilles je suis preneur

.
Pour le câble, juste du 6x022 ou du 6x022+2x0.75 ?
Je vais également essayer de raccorder des détecteurs de fumée 12v filaire.
C'est pour cela que j'avais pensée prendre du 6x0.22 + 2x075.
En effet, j'aurais besoin de 2 files 0.22 pour le les détecteurs de mouvement + 2 files 0.22 pour les détecteurs de fumée. Comme le circuit sera long passage entre tout les détecteurs de mouvement et de fumée, le câble 0.75 les alimentera afin d'éviter la déperdition d’énergie due à la distance.
C'est une bonne idée ou pas du tout

?

Bonne journée

Bàv,

Franco27 · 24 Avril 2020

Si je peux vous conseiller une marque ca serai Paradox, pour le câble si vous raccordez le tamper alors le 6x0.22 est de mise et raccorder le tamper dans la zone 24h le reste en zone "normal".
Perso j'avais tout fait en 0,22 et je n'ai jamais eu de problème.

dhta · 24 Avril 2020

Un détecteur incendie ne consomme rien. Pour le reseter après alarme, il faut couper son alimentation (+), donc pour bien faire il faut un fil positif indépendant du positif des détecteurs classiques. Maintenant, retirer le détecteur de son embase fait la même chose

Avec une centrale "sérieuse"

, le détecteur est câblé en double résistances pour permettre la détection d'intrusion ET le sabotage sur la zone. Deux fils sont réservés pour l'alimentation et deux pour la zone (mais il y a moyen de faire avec un seul fil si on est vraiment juste en fils).

Si j'ai bien compris, la Etiger est assez basique et oblige à faire une mise en série si il y a plusieurs détecteurs. Je déconseille fortement de mettre tous les détecteurs à la queue leu leu sur un même câble. Deux ok, trois maximum ; même si il est possible de surveiller 6 détecteurs avec un 8x0.22, un pro ne fera jamais cela. Il faut se garder la possibilité de mettre une centrale plus élaborée plus tard et donc vous faite la mise en série dans le boitier de centrale.

ITALOGREC · 25 Avril 2020

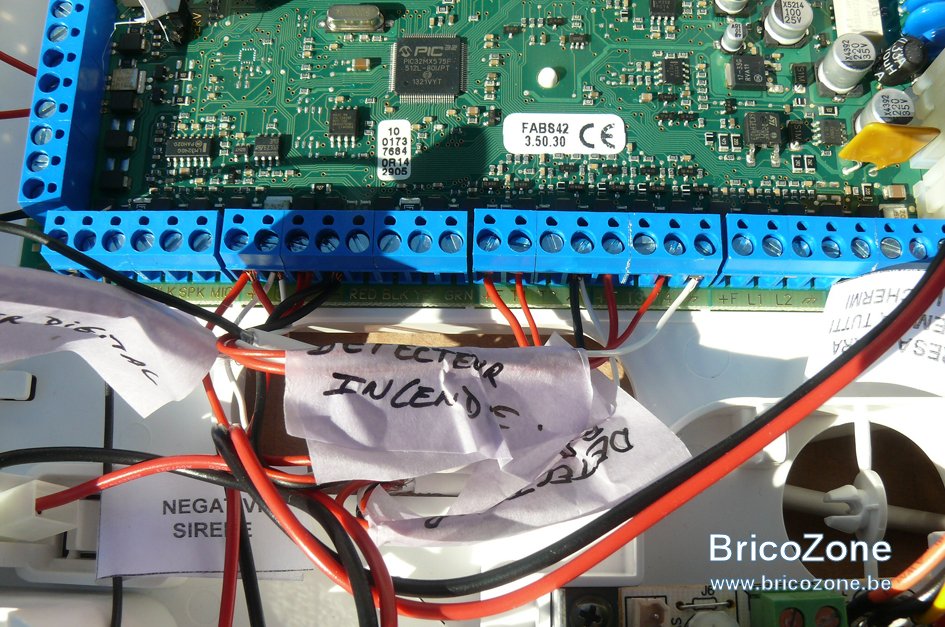

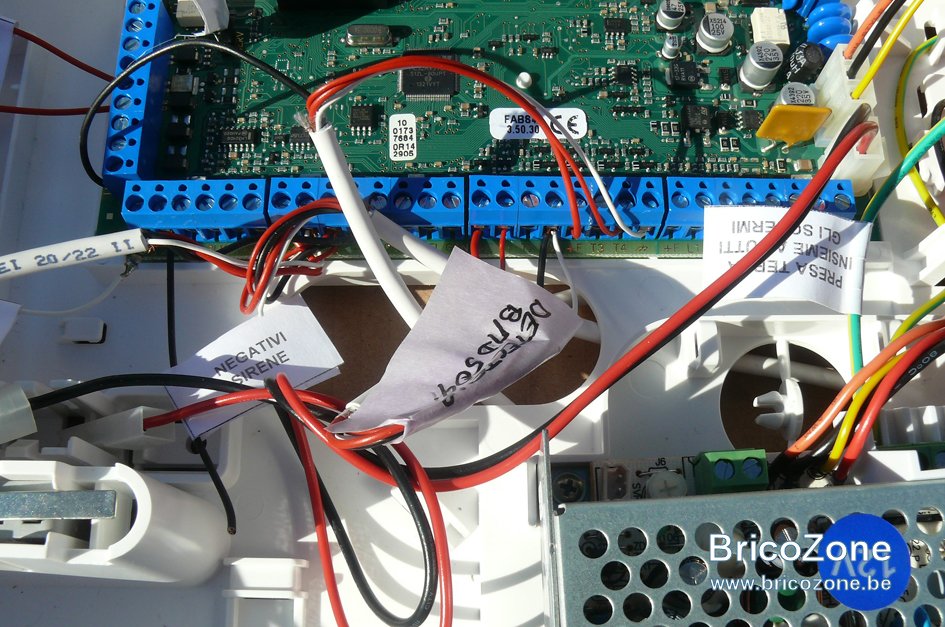

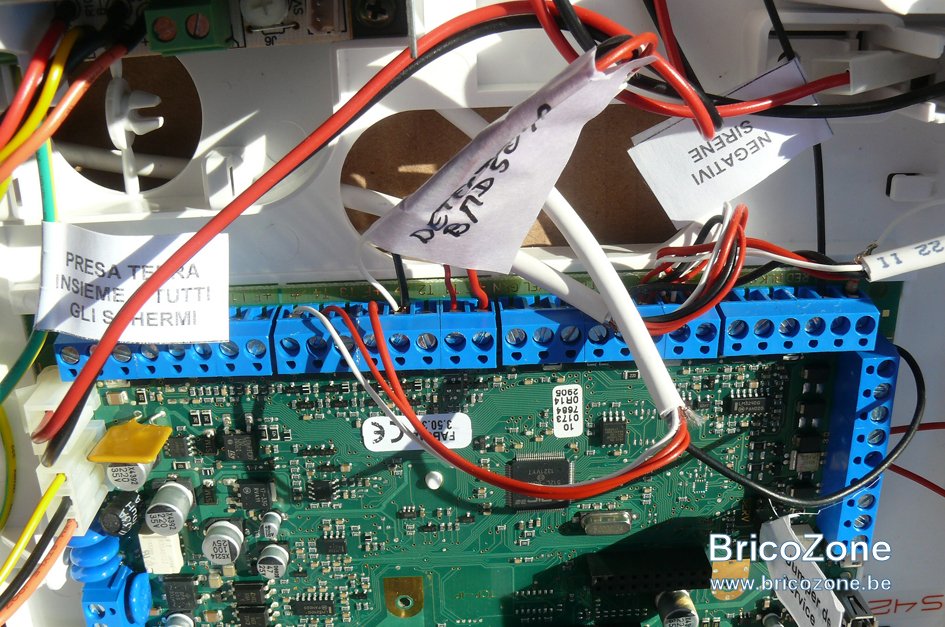

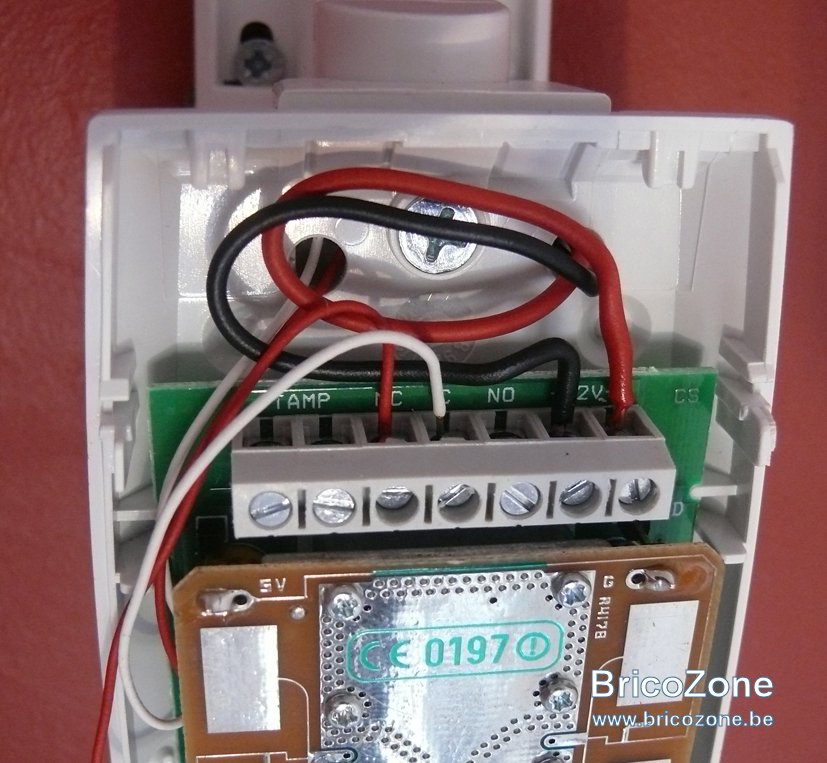

Bonjour, je voudrais avoir quelques renseignements, je viens de déménager et dans la nouvelle habitation, le propriétaire avait placé tous le câblage pour une alarme filaire, 5 détecteurs Bentel BMD504, 4 contacteurs magnétique pour velux, 1 sirène extérieur et 1 intérieur une centrale d'alarme Ibrida BENTEL SECURITY ABSOLUTA ABS42 avec ABS-GSM. J'ai du repérer tous les fils pour savoir où ils allaient et à quel détecteurs et autres ils étaient destinés. Concernant les fils il y avait deux sortes 2X 0,50 + 4X0,22 et câble SF/UTP 23 AWG 4 paires donc 8 fils.
Je voudrais savoir si une personne peut me dire si on peut raccorder tous les positifs et négatifs des détecteurs sur un Wago + et Wago - pour avoir moins de fils dans la centrale et de là avec un positif et un négatifs raccorder à la centrale, et le fin fil rouge à T1 et le blanc et noir au négatif , puis je les raccorder tous ensembles ou 2 sur T1 et aussi sur T2 et T3.
J'espère que mes explications seront comprises .
Merci à vous.

. Merci de vos conseils
