cablage detecteur de mouvement

A priori, les 4 +F sont sur le même fusible donc pourquoi pas. Idem pour les négatifs.Mais bon, les emplacements sont là en suffisance, autant les utiliser.
Pour la suite, vous vous fourvoyer

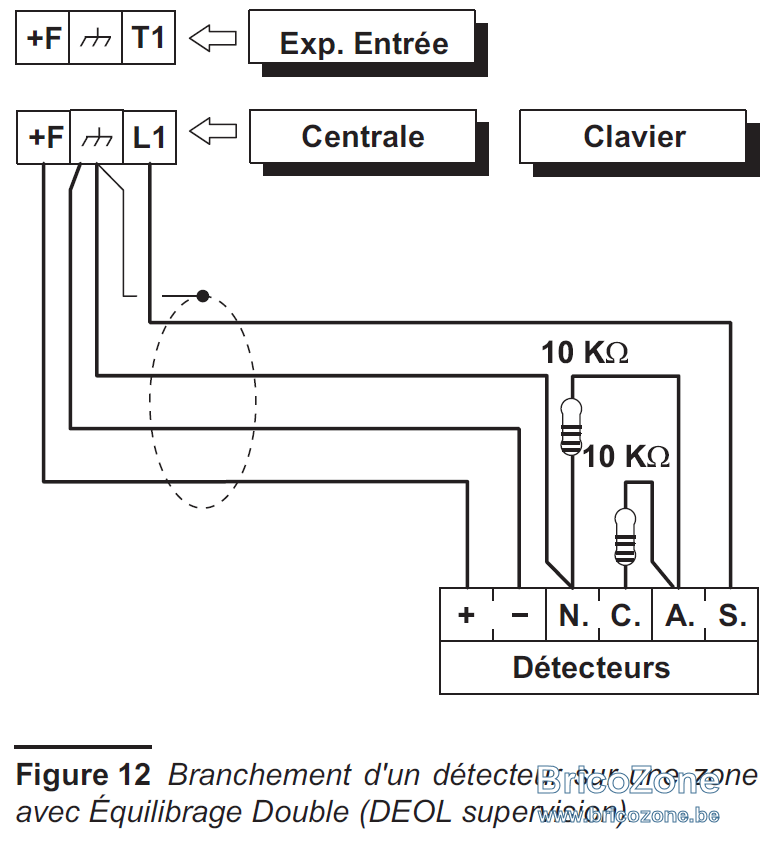

D'abord, il faut mettre des doubles résistances (fig 12 DEOL si vous avez le manuel d’installation?)
Ensuite, les détecteurs, ce serait dommage de les mettre en série. Donc cela fait 5 zones de prises (sur les 8).
Les contacts peuvent être mis en série mais c'est pratique de savoir lequel à déclenché. Mais bon , pour cela, il faut rajouter une extension...
Y a-t-il des détecteurs incendies (cfr légende câble)?

Merci de votre réponse, il n'y a pas de détecteur incendie relié par fil, uniquement sur batterie que j'ai mis après.
Concernant le schéma le + et - ok mais les autres lettres N. C. A. S a quoi correspond sur le détecteur car c'est indiqué TAMP. NC . NO le + et - ok. je peux les relier sur T1 T2 T3 T4 en mettre 2 sur chaque, et que pensez-vous de tous les alimenter avec raccord WAGO mais le branchement sur T1 T2 T3 T4 cela permettra que si il y en a un de défectueux de le trouver plus facilement. Merci de votre aide

TAMP=A et S
N=NC

Vous avez 8 zones T1,T2,T3,T4,L1,L2,L3,L4 (je ne connais pas l'absoluta mais apparemment il faut configurer les "T" pour que ce soit des entrées de zones...).
Mettez les 5 détecteurs sur 5 zones et les contacts en série 2 par 2 (par exemple,je ne connais pas la configuration) et il vous reste une zone de libre.

ITALOGREC a dit:

je peux les relier sur T1 T2 T3 T4 en mettre 2 sur chaque, et que pensez-vous de tous les alimenter avec raccord WAGO mais le branchement sur T1 T2 T3 T4 cela permettra que si il y en a un de défectueux de le trouver plus facilement

Cliquez pour agrandir...

Comprends pas Les +, vous pouvez les mettre ensemble sur un "+F" si vous voulez mais tous les "+F" sont interconnectés. Ensuite vous suivez le schéma ci-dessus en mettant un des fin fil dans T1 pour le premier détecteur. Le second fin fil doit aller dans un négatif (rien n’empêche de faire un pont entre "N" et "-" dans le détecteur).

dhta a dit:

Un détecteur incendie ne consomme rien. Pour le reseter après alarme, il faut couper son alimentation (+), donc pour bien faire il faut un fil positif indépendant du positif des détecteurs classiques. Maintenant, retirer le détecteur de son embase fait la même chose

Avec une centrale "sérieuse" , le détecteur est câblé en double résistances pour permettre la détection d'intrusion ET le sabotage sur la zone. Deux fils sont réservés pour l'alimentation et deux pour la zone (mais il y a moyen de faire avec un seul fil si on est vraiment juste en fils).

Si j'ai bien compris, la Etiger est assez basique et oblige à faire une mise en série si il y a plusieurs détecteurs. Je déconseille fortement de mettre tous les détecteurs à la queue leu leu sur un même câble. Deux ok, trois maximum ; même si il est possible de surveiller 6 détecteurs avec un 8x0.22, un pro ne fera jamais cela. Il faut se garder la possibilité de mettre une centrale plus élaborée plus tard et donc vous faite la mise en série dans le boitier de centrale.

Cliquez pour agrandir...

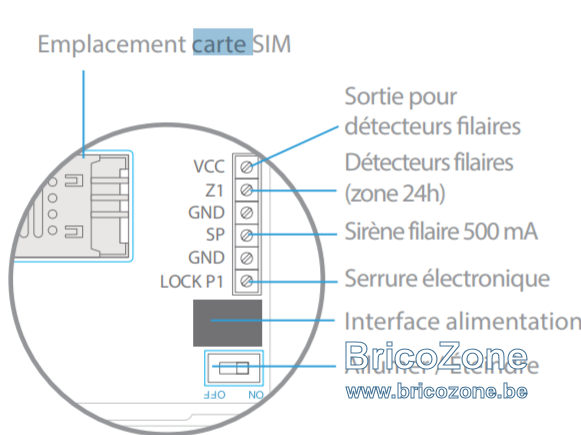

Bonjour, si je comprend bien la dernière partie avec ''déconseille fortement de mettre tous les détecteurs à la queue leu leu sur un même câble". La solution est de tirer des câbles indépendants et de les relier tous avec un wago à l'arrivé ? Il existe des wago pour cette section de câble ? En effet sur l'alarme Etiger il n'y a pas plusieurs entrée mais une seul pour alarme , zone 24 (voir photo) Merci d'avance, Bàv

Franco27 a dit:

Je viens de finir le câblage et tout fonctionne parfaitement .
Un grand merci à vous pour votre aide

Cliquez pour agrandir...

Bonjour, Pouvez-vous me dire les différentes connexion que vous avez effectuer entre votre capteur paradox nv5 et votre Etiger ? En effet, je suis novice et j'ai l'impression d'être entrain de déminer une bombe . Merci d'avance, Bàv

Bonjour,

J'ai eu cette impression aussi quand j'ai fait le câblage de ma paradox mais au final c'est faisable si on s'y prend méthodiquement.

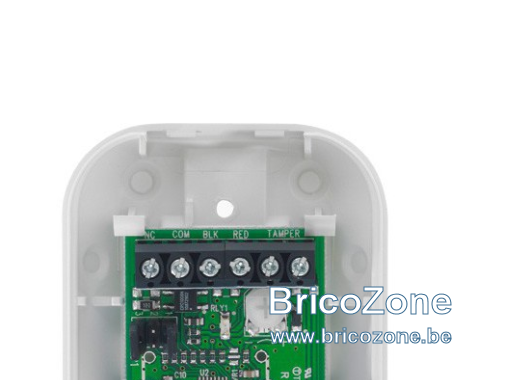

Pour la connexion du nv5 il suffit de brancher NC sur VCC, BLK et COM sur GND et RED sur Z2.
Pour le tamper bien que vous pouvez ne pas le cabler vous le connectez en zone 24h.
Ensuite vous réglez la sensibilité du detecteur avec la visse blanche présente juste en dessous du bornier du detecteur et le tour est joué.

Dans sa généralité, l'etiger au vu de son prix n'est pas si mal. Elle est basique c'est certain mais elle offre la possibilité de raccorder certains équipements en filaire. Toute les centrales sans fils n'ont pas cette possibilité malgré leur prix plus élevé donc au final pour le prix et ce n'est que mon avis pour l'avoir eu quelques années elle est bien et je n'ai jamais eu de problème d'alarme intempestif ou de fiabilité.

Franco27 a dit:

Bonjour,

J'ai eu cette impression aussi quand j'ai fait le câblage de ma paradox mais au final c'est faisable si on s'y prend méthodiquement.

Pour la connexion du nv5 il suffit de brancher NC sur VCC, BLK et COM sur GND et RED sur Z2.
Pour le tamper bien que vous pouvez ne pas le cabler vous le connectez en zone 24h.
Ensuite vous réglez la sensibilité du detecteur avec la visse blanche présente juste en dessous du bornier du detecteur et le tour est joué.

Dans sa généralité, l'etiger au vu de son prix n'est pas si mal. Elle est basique c'est certain mais elle offre la possibilité de raccorder certains équipements en filaire. Toute les centrales sans fils n'ont pas cette possibilité malgré leur prix plus élevé donc au final pour le prix et ce n'est que mon avis pour l'avoir eu quelques années elle est bien et je n'ai jamais eu de problème d'alarme intempestif ou de fiabilité.

Cliquez pour agrandir...

Un grand merci pour les détails.
Qu'elle sera le résultat de câbler ou non le Tamper ?
J'ai l'impression de ne pas avoir de Z2 (sur la version S4) . Il y a un autre câblage possible selon vous ou pas ?
Bàv,

En effet, vous n'avez pas de zone "normal" dans la s4, je pensais que vous aviez la s3b qui offre un bornier de plus en comparaison à la s4. Ça va être compliqué de raccorder des detecteurs en zone 24h, cette zone étant une surveillance non stop en d'autre terme ca sonne tout le temps.
Vous avez déjà acheté la s4 ou c'est un projet d'achat? Si non, je vous conseille la s3 qui elle permet grâce à son bornier zone normal de raccorder des détecteurs sans que la centrale ne sonne à tout bout de champs.

Le tamper c'est l'anti-sabotage donc c'est conseillé mais absolument pas obligatoire pour le bon fonctionne me du detecteur

Franco27 a dit:

En effet, vous n'avez pas de zone "normal" dans la s4, je pensais que vous aviez la s3b qui offre un bornier de plus en comparaison à la s4. Ça va être compliqué de raccorder des detecteurs en zone 24h, cette zone étant une surveillance non stop en d'autre terme ca sonne tout le temps.
Vous avez déjà acheté la s4 ou c'est un projet d'achat? Si non, je vous conseille la s3 qui elle permet grâce à son bornier zone normal de raccorder des détecteurs sans que la centrale ne sonne à tout bout de champs.

Le tamper c'est l'anti-sabotage donc c'est conseillé mais absolument pas obligatoire pour le bon fonctionne me du detecteur

Cliquez pour agrandir...

Bonjour,
L'appareil est commandé mais pas encore livré.
Je viens d'envoyer un mail à Etiger afin de savoir si il y a une solution ou pas (je posterais la réponse si il y en à une).
Si pas, je renverrais l'article à l'expéditeur. C'est bête d'évoluer en perdant certaine fonctionnalité qui selon moi ne sont pas obsolète car même si on a pas une etiger il aurait était préférable de ne pas avoir de zone 24 et une zone normal plus tôt que le contraire (selon moi)).

Bàv,

Je suis entièrement d'accord avec vous mais il ne faut pas oublier que le principe de l'etiger est le sans fils. Elle offre des possibilités pour cabler certain équipement (ce qui est très bien vu son prix) mais ce n'est pas son but premier. Il existe des centrale style paradox evo qui offre de réel possibilités de filaire et non filaire mais bien évidement le prix n'est malheureusement pas le même non plus.

ris.miche a dit:

La solution est de tirer des câbles indépendants et de les relier tous avec un wago à l'arrivé ? Il existe des wago pour cette section de câble ?

Cliquez pour agrandir...

Suivant la configuration, oui. Mais bon, c'est pour prévoir le remplacement par une alarme pro dans le futur. Hors, une centrale d'alarme pro se met en général dans un local technique d'où part un câble vers le clavier. Si j'ai bien compris, pour l'Etiger, le clavier fait office de centrale. Il faudrait donc faire arriver les câbles dans un local technique, y faire les connexions et repartir avec un câble vers l'Etiger. Les connexions peuvent se faire avec des wagos à levier ou par soudure + gaine rétractable. Il faudrait aussi laisser suffisamment de mou aux câbles pour l’hypothétique centrale...
Je suis un peu dubitatif avec votre projet! Cfr ce que dit Franco27 ci-dessus. Il me semble que vous voulez mettre beaucoup de détecteurs filaires sur cette Etiger mais elle n'est pas faite pour cela! D'abord il faut voir ce qu'elle est capable de fournir en ampères, ensuite, si il y a des fausses alarmes, c'est impossible de savoir qui est en faute. C'est excessivement rare que le problème vienne de la centrale.

ris.miche a dit:

Qu'elle sera le résultat de câbler ou non le Tamper ?

Cliquez pour agrandir...

D'avoir encore plus de risque de fausses alarmes si c'est mis en série avec la zone.

Franco27 a dit:

Il existe des centrale style paradox evo qui offre de réel possibilités de filaire et non filaire mais bien évidement le prix n'est malheureusement pas le même non plus.

Cliquez pour agrandir...

Une Paradox MG5050 fera aussi le job pour moins cher vu que le recepteur sans fils est intégré (pour l'EVO il faut rajouter le RTX3.
