Câble enterré (enterrer un câble électrique)

Dans le forum Electricité générale - par bZone le 26 Janvier 2007

  1. CPP

    CPP 41 ans, Liège

    De mon côté j'ai protégé le cable XVB en le passant dans du Socarex 1" sur 25 mètres (40 cm de profondeur) mais il faut le vouloir pour le faire rentrer dedans avec un tire-fils métallique...

    CPP , 22 Mai 2011
    #21
  2. Bonsoir,

    j'ai actuellement un fourreau de 110mm qui rentre dans la maison avec le socarex de l'alimentation d'eaux dedans.

    Puis-je passer mon cable de terre 16mm2 dans le meme fourreau ou pas ?

    Merci

    Dernière édition par un modérateur: 17 Juillet 2011
    bluess011 , 17 Juillet 2011
    #22
  3. Cory

    Cory Bruxelles

    Bonjour bluess011,
    Le fil de terre peu se trouver dans le même fourreau.
    Mais pas de canalisation électrique.
    Cory

    Cory , 18 Juillet 2011
    #23
  4. denisb

    denisb 39 ans, Hainaut

    oui pas de soucis

    denisb , 18 Juillet 2011
    #24
  5. Merci Cory et denisb

    bluess011 , 18 Juillet 2011
    #25
  6. Lolomaneto

    Lolomaneto 41 ans,

    Bonjour,

    Peut-on placer un preflex (vob dans gaine flex) dans un plus gros tube annelé enterré?
    Ou l'utilisation de XVB est-elle obligatoire?

    Merci d'avance,
    lolomaneto

    Lolomaneto , 16 Janvier 2013
    #26
  7. Neerb

    Neerb 38 ans,

    Bonjour,

    J'ai une question un peu similaire.
    J'ai demandé à mon entrepreneur (nouvelle construction clé sur porte) d'avoir des câbles d'attente à l'extérieur pour le cabanon de jardin et de l'éclairage pour l'allée de garage et la terrasse.
    Il a donc laissé à l'extérieur du VOB sous preflex (10 à 15m).
    Je voulais donc savoir si c'était normal, interdit ou simplement pas dans les règles de l'art.
    Ils sont pour le moment simplement laissés à même le sol en 'rouleau', mais sont destinés à être enterrés.
    Je suppose que, puisque cela n'a pas l'air d'être autorisé à être enterré, je peux simplement demander à ce qu'il mette tout ça dans une meilleure protection (tube proposé par bZone au premier poste par exemple).
    Il faut juste, pour essayer de convaincre mon entrepreneur de le faire, qu'il y ait une bonne raison.
    Ce n'est pas l'entrepreneur qui va les enterrer et ce n'est pas pour tout de suite...

    Merci beaucoup d'avance.

    Bien à vous,
    Neerb

    Neerb , 26 Janvier 2013
    #27
  8. Cory

    Cory Bruxelles

    Bonjour Neerb,
    Comme répondu dans un autre post certains inspecteurs accepterais le préflex sous terre d'autres non.
    Je vous conseillerais de terminer cette installation dans une boite d'où vous pourriez repartir plus tard avec le câble correct.
    Soit un XVB sous tubes et protection mécanique ou EXVB en terre sous protection mécanique.
    Cory

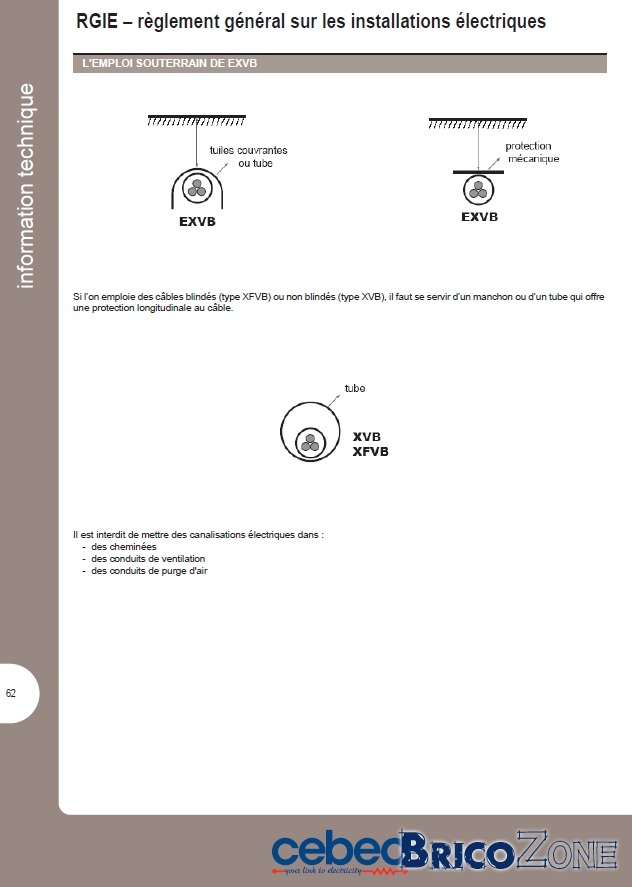

    Exrtrait RGIE.
    [​IMG]

    Cory , 26 Janvier 2013
    #28
  9. papatte

    papatte 38 ans, Flandre

    Je me permets de déterrer ce topic pour une question précise.

    Je veux amener du courant vers un chalet situé dans mon jardin à 25m de ma maison. Mon installation est en domotique KNX. Je souhaite installer un interrupteur KNX dans le chalet pour pouvoir allumer la lumière qui va s'y trouver et installer également une prise de courant pour une future tondeuse robot. Je vais donc amener trois cables vers mon chalet XVB 5g1.5 (j'aurais pu aussi mettre un 3g1.5 mais ça ne me permettra pas d'ajouter un projecteur pour éclairer le jardin à partir du chalet), XVB 3g2.5 et un cable EIB (qui est dans un preflex).
    Suivant les conseils de Cory, je vais protéger tout ce petit monde par une gaine TPC et enterrer ça à 60cm de profondeur. Est-ce que je peux mettre ces trois cables dans la meme gaine TPC ou est-ce que je dois en mettre deux ?

    Un grand merci d'avance,
    Ne vous fiez pas à mon profil, c'est mon premier message mais j'ai déjà beaucoup parcouru le forum, ce qui m'a donné beaucoup d'idées.

    Papatte

    papatte , 3 Septembre 2013
    #29
  10. moustic999

    moustic999 39 ans, Hainaut

    Personnellement, je n'irais pas avec mon cable EIB à l'exterieur.
    Pourquoi ne pas tirer 2 fils ( un 3g1.5) de plus et y raccorder le bouton poussoir directement jusqu'au tableau sur un télérupteur. Le telerupteur pilotant lui-meme un module d'entree KNX.

    Pourquoi un telerupteur ? car les modules d'entrées preconisent 10m max et fonctionnent en 5v. Un telerupteur utilise du 230 pour le bouton poussoir et permet des distances bcp plus longue.

    moustic999 , 3 Septembre 2013
    #30
  11. denisb

    denisb 39 ans, Hainaut

    +1
    Evitez de mettre le câble bus à l'extérieur car vous donnez un accès potentiel à des "intrus" qui pourrait "sniffer" votre bus KNX... (un peu parano comme scénario mais bon...)

    Par contre je tirerai du tableau un 5G6 et je placerai un petit tableau dans le chalet...

    denisb , 3 Septembre 2013
    #31
  12. moustic999

    moustic999 39 ans, Hainaut

    ou bien simplement mettre le bus en court-circuit...avec les consequences qui vont avec.

    moustic999 , 3 Septembre 2013
    #32
  13. papatte

    papatte 38 ans, Flandre

    Le chalet est situé face à la maison, pas beaucoup de risque que des intrus puissent déterrer le cable et sniffer ce qui passe dessus.
    Un tableau pour le chalet, c'est un peu overkilling. Je veux juste y mettre une prise et une lampe.

    Ca, c'est un vrai problème.

    Ca résoud le problème potentiel du court-circuit qui mettrait HS toute la maison o_O . Le problème, c'est que j'ai déjà tiré mon cable bus du tableau jusqu'au jardin et fermé mes plafonds :-' . Est-ce que je pourrais faire passer du 24V dans le cable bus pour rejoindre un télérupteur dans le tableau qui piloterait une entrée KNX ? A priori, la distance (50m) ne devrait pas poser de problème puisque le standard KNX fonctionne en 29V et permet une distance de 1000m avec le meme cable.
    Par contre, je ne vois pas bien comment cabler ça dans mon tableau. Une idée ?

    papatte , 16 Septembre 2013
    #33
  14. papatte

    papatte 38 ans, Flandre

    Je me réponds à moi meme :
    Si j'utilise un module d'entrée KNX, par exemple 5WG1262-1EB01 et que j'y connecte en entrée le cable Bus venant du chalet et en sortie le bus KNX, il me semble que j'obtiendrait bien le découplage voulu -> En cas de court-circuit, aucun problème pour l'installation actuelle.

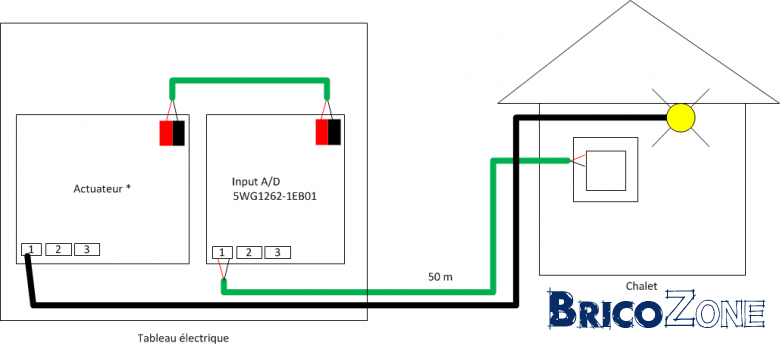

    Un petit schéma vaut mieux qu'un long discours:
    [​IMG]

    Qu'en pensez-vous ? Est-ce correct ?
    PS : Je suis débutant en KNX, n'hésitez pas à me dire si je fais fausse route.

    Papatte

    papatte , 16 Septembre 2013
    #34
  15. moustic999

    moustic999 39 ans, Hainaut

    Oui ca pourrait aller
    Dans ce cas, le cable KNX n'est pas utilisé pour le bus.

    Juste bien verifier qu'il n'y aura pas trop de perte sur la longueur.

    moustic999 , 17 Septembre 2013
    #35
  16. papatte

    papatte 38 ans, Flandre

    Je ferai un essai avant d'enterrer le cable :grinning:
    Je suppose que ça ne posera pas de problème dans ce cas de mettre dans la même gaine TPC mes gaines XVB et le bus (qui ne servira que pour détecter l'appui sur l'interrupteur).

    papatte , 17 Septembre 2013
    #36
  17. moustic999

    moustic999 39 ans, Hainaut

    Tu peux meme utiliser un cable ethernet a la place du cable eib, au cas ou un jour tu voudrais commander une lampe supplemetaire ou autre chose...

    en 24v ca ne devrait poser aucun probleme.
    idem pour du cable telephone ( le telephone c'est 50v sur des kilometres)

    moustic999 , 17 Septembre 2013
    #37
  18. Elbabaw

    Elbabaw 31 ans,

    Bonsoir,

    Je déterre ce post car je dois enterré un câble sur 50 mètres pour alimenter un futur abris de jardin.

    La tranchée est déjà faite à +- 1 mètre de profondeur (eau + évacuation égout également)

    Puis-je mettre le EXVB comme ça dans le sol vu la profondeur ou obligatoirement dans un gros tube annelé rouge comme ceci ?
    [​IMG]

    Merci

    Elbabaw , 8 Juin 2015
    #38
  19. fafalili

    fafalili 44 ans, Liège

    obliger tube annelé
    et 60cm étais bon comme profondeur tu sais ;-)

    fafalili , 8 Juin 2015
    #39
  20. Elbabaw

    Elbabaw 31 ans,


    Oki, merci.

    Pour la profondeur je sais, j'ai eu la main lourde avec la 5T. :grinning:

    Elbabaw , 8 Juin 2015
    #40
