Caisson hotte NOVY

  • #41
fradeco;821993 a dit:
Bonjour Patdec,

Dans votre descriptif, il y a quelque chose qui m'échappe :-s
Vous dites de maintenir le premier cadre contre le plafond avec des étançons ou de la colle Tec7 ou Xtrac, à haut pouvoir d'adhérence, pour percer le bois de petits trous pour l'implantation des trous de chevilles dans le support, et ensuite vous dites d'enlever le cadre ;( je ne suit plus très bien là :-'
Cliquez pour agrandir...

J'aurai dû spécifier que j'enlève le cadre car il percé de trous de 5 mm et le percement au plafond sera de 8mm pour les chevilles. Ainsi les têtes de vis ne peuvent traverser le bois. Le diamètre de la tête pour des vis de 5 étant souvent 10 mm, la tête de vis reste bien apparente en dessous.

Egalement, il est toujours plus compliqué de démonter une vis noyée dans le bois.
Cela serait le cas avec un percement de 8mm dans le bois.
Même si ce n'est pas d'actualité aujourd'hui, il arrive aussi fréquemment que la cheville tourne avec la vis lors d'un démontage.
S'il est utilisé du TEC7 ou XTAC, il faut être conscient que pour enlever les bois, le plafonnage sera également dégradé.
Pour minimiser les dégâts au démontage, il sera utile d'utiliser une " Fein " à lame oscillo-vibrante pour couper le joint.
Je me rends compte de la difficulté d'une explication écrite plutôt qu'orale.
Et le voir faire est encore plus simple et compréhensif.

  • #42
Patdec,

Perso j'avais bien compris l'enchaînement, ;-) mais c'est pas évident pour tout le monde. :=)

  • #43
C'est à leurs intentions que j'ai essayé d'être le plus clair possible.

Je sais également que certains lecteurs lisent quelquefois en diagonale et s'étonnent ensuite qu'il y a un bug.
C'est donc "l'explicateur" qui n'a pas été assez clair et toute la responsabilité comme de bien entendu lui revient.:-'

  • #44
je rajouterai 4 chevilles métalliques, on ne sais jamais. Est-ce que on peut forer a travers le support et le mur d'un seul coup avec ce système ? comment serre t'on la vis si elle n'a pas de tête, avec deux écrous ?
J'ai aussi du mal à comprendre pour la colle, mais j'imagine que elle reste "travaillable" durant quelques minutes...

  • #45
sebcbien;822079 a dit:
je rajouterai 4 chevilles métalliques, on ne sais jamais. Est-ce que on peut forer a travers le support et le mur d'un seul coup avec ce système ? comment serre t'on la vis si elle n'a pas de tête, avec deux écrous ?
J'ai aussi du mal à comprendre pour la colle, mais j'imagine que elle reste "travaillable" durant quelques minutes...
Cliquez pour agrandir...

Tu veux utiliser une tige filetée bois / métrique ?
Tu peux forer le bois avec une mèche à bois de 8, puis avec une mèche à béton de 8 le plafond.
Insérer ta cheville le plus loin possible puis visser ta tige filetée bois. Sur le pas métrique de l'autre côté met une rondelle avant de mettre écrou et contre écrou pour blocage.
Je préfère toujours la cheville TORX avec collerette car elle s'entortille sur elle même par rapport à une cheville à frapper qui ne fait que s'écarter. Si tu tombes dans un creux, le filet de la vis ne tient presque pas.
En effet , le TEC 7 ou Xtac sont travaillables et ne sèchent pas immédiatement.
Tu as au moins 1/2 h à 1h de délai.

  • #48

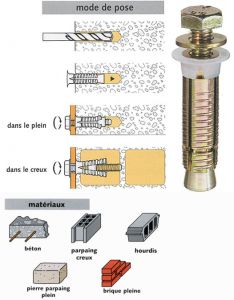

ceci peux convenir ?

  • #49


je viens de trouver ceci chez Fernand GEORGES a liège

  • #50
Je ferai pas le déplacement pour venir en chercher. :-D
Bien souvent, il n'y a que sa propre expérience qui soit profitable.:-'
Si tu es dans du plein pourquoi pas.
Le mieux c'est de les tester.
Il n'y a sans doute pas que ma manière de procéder qui soit valable et sûre dans le temps mais comme elle fonctionne et me donne toute satisfaction pour un prix dérisoire, je ne vois pas pourquoi je changerai de procédé.

De toute façon, le poids de l'ensemble, groupe + ossature bois + MDF doit être quelque chose comme 50 / 70 kg.
Cela représente une faible charge par points d'ancrage.

Dernière édition par un modérateur:
  • #51
Pour Sebcbien

Il faut corriger TORX par TOX
Fonctionnent même très bien dans du Placo.
Dans certaines applications la collerette gêne.
=> un p'tit coup de cutter. ( 1 seul stock )

  • #52
Bonsoir,
pas de temps pour poster des photos, mais le caisson est supendu.
J'ai croisé un pro, il m'a donné des vis "a béton"
ce sont de longues vis avec une tête hexagonale, il faut préforer "a travers tout" avec une mèche de 6, la vis faisant +-7
élément indispensable, une visseuse à chocs... que j'avais (170Nm de couple de serrage...), On voit que ça rentre difficilement, mais ça rentre, et ça ne bouge plus :-)

  • #53
sebcbien;823604 a dit:
Bonsoir,
pas de temps pour poster des photos, mais le caisson est supendu.
J'ai croisé un pro, il m'a donné des vis "a béton"
ce sont de longues vis avec une tête hexagonale, il faut préforer "a travers tout" avec une mèche de 6, la vis faisant +-7
élément indispensable, une visseuse à chocs... que j'avais (170Nm de couple de serrage...), On voit que ça rentre difficilement, mais ça rentre, et ça ne bouge plus :-)
Cliquez pour agrandir...

Chacun son truc, moi je préfère quand c'est plus doux. :-p

  • #54
fradeco;821993 a dit:
Bonjour Patdec,

Dans votre descriptif, il y a quelque chose qui m'échappe :-s
Vous dites de maintenir le premier cadre contre le plafond avec des étançons ou de la colle Tec7 ou Xtrac, à haut pouvoir d'adhérence, pour percer le bois de petits trous pour l'implantation des trous de chevilles dans le support, et ensuite vous dites d'enlever le cadre ;( je ne suit plus très bien là :-'

Ci-après une idée de mise en oeuvre.
Pour le nombre de fixations du cadre dans le support, et si vous voulez être tout à fait sûr, une attache tous les +/- 45 cm selon le principe qui suit, est selon moi amplement suffisant


Bonne réflexion ;-)
Cliquez pour agrandir...

Dites-moi, quel logiciel utilisez-vous pour faire de si beaux schémas ?

  • #56
Fab_SR11;820211 a dit:
Bonjour, merci pour tous ces détails, je suis exactement dans la même réflexion...
avec un soucis supplémentaire : mon plafond est une dalle en béton.

J'aurais 2 questions pour vous :

1)

de quelles traverses parlez-vous ?
dans le cadre ou dans le caisson ?


2)


cette partie m'échappe...
Cliquez pour agrandir...

Je pense que vous aurez vos réponses avec les photos ci-dessus :-)

  • #57
Bonjour,
Je vois sur les photos que vos armoires colonnes arrivent presque au plafond, nous aurons cela aussi chez nous.
Nous avions l'intention de refermer mais nous avons un frigo et un surgélateur intégrés, pour leur ventilation, il y a une grille dans la plinthe et normalement le haut reste ouvert pour permettre la circulation d'air; mais si on referme, plus de circulation.
Avez-vous une solution à ce problème, je cherche, je cherche, mais à part une grille immonde au-dessus, je ne vois pas!

  • #58
vous pouvez faire un trou dans le mur derrière ;-)
dans mon cas je dois de toute façon mettre une grille car je fvais faire arriver l'extracteur d'air de la VMC au dessus des armoires.
Il y a des grilles pas si moches que ça ;-)

  • #59
sebcbien;844619 a dit:
vous pouvez faire un trou dans le mur derrière ;-)
Alors je perce l'enveloppe du bâtiment, je suis dans le garage qui n'est pas dans le volume protégé, à éviter donc

dans mon cas je dois de toute façon mettre une grille car je fvais faire arriver l'extracteur d'air de la VMC au dessus des armoires.
Bonne idée, l'air y sera plus chaud et donc chaleur récupérée

Il y a des grilles pas si moches que ça ;-)
Cliquez pour agrandir...
Où ça????8-|

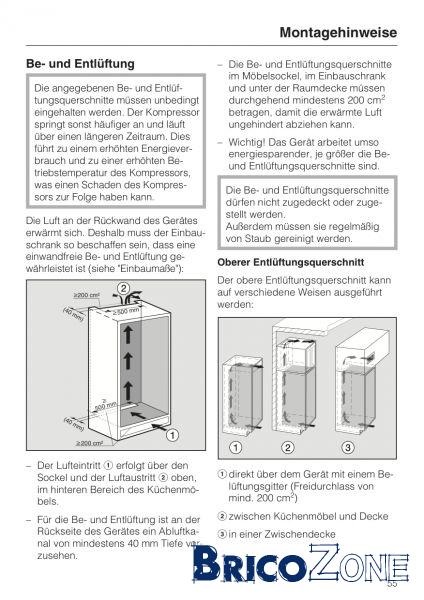

Sinon, je vois que certains meubles prévoient une ventilation autour de l'appareil (voir schéma 1 du document joint)


  • #60
Bonjour à tous,

Beau travail, Sebcbien !
Et merci pour toutes les photos.
Je vais aussi devoir m'attaquer à la confection d'un caisson identique d'ici peu.
Donc ce sujet m'intéresse énormément.

Juste une petite question:
Le fait de mettre des équerres pour fixer le caisson aux hourdis plutôt que de passer les vis directement dans le bois ne produit-il pas plus de bruit? (les vibrations dans le métal)

Idem pour le moteur.
Comment le fixer afin d'éviter que les vibrations ne résonnent au plafond?
(la fixation au colsons est assez originale. :-P )
