Calcul escalier 2/4 tournant
- Finitions - Portes, Escalier, Menuiserie
- Auteur du sujet Entrave
- Date de début
- #2
Bonjour Entrave,
Je pense que je peux vous aider mais pour cela j'ai besoin de quelques renseignements comme je le décris sur ma page perso dans ce chapitre : <Cliquer ici>.
SVP, lisez bien tout ce qui correspond à votre cas et fournissez-moi tous ces renseignements, car la plupart du temps je n'arrive pas à obtenir la moitié des renseignement indispensable, surtout pour un escalier avec un limon central, afin de m'éviter de refaire plusieurs fois le plan.
Merci de votre compréhension,
Lionel.
Je pense que je peux vous aider mais pour cela j'ai besoin de quelques renseignements comme je le décris sur ma page perso dans ce chapitre : <Cliquer ici>.
SVP, lisez bien tout ce qui correspond à votre cas et fournissez-moi tous ces renseignements, car la plupart du temps je n'arrive pas à obtenir la moitié des renseignement indispensable, surtout pour un escalier avec un limon central, afin de m'éviter de refaire plusieurs fois le plan.
Merci de votre compréhension,
Lionel.
- #6
Bonjour Entrave,

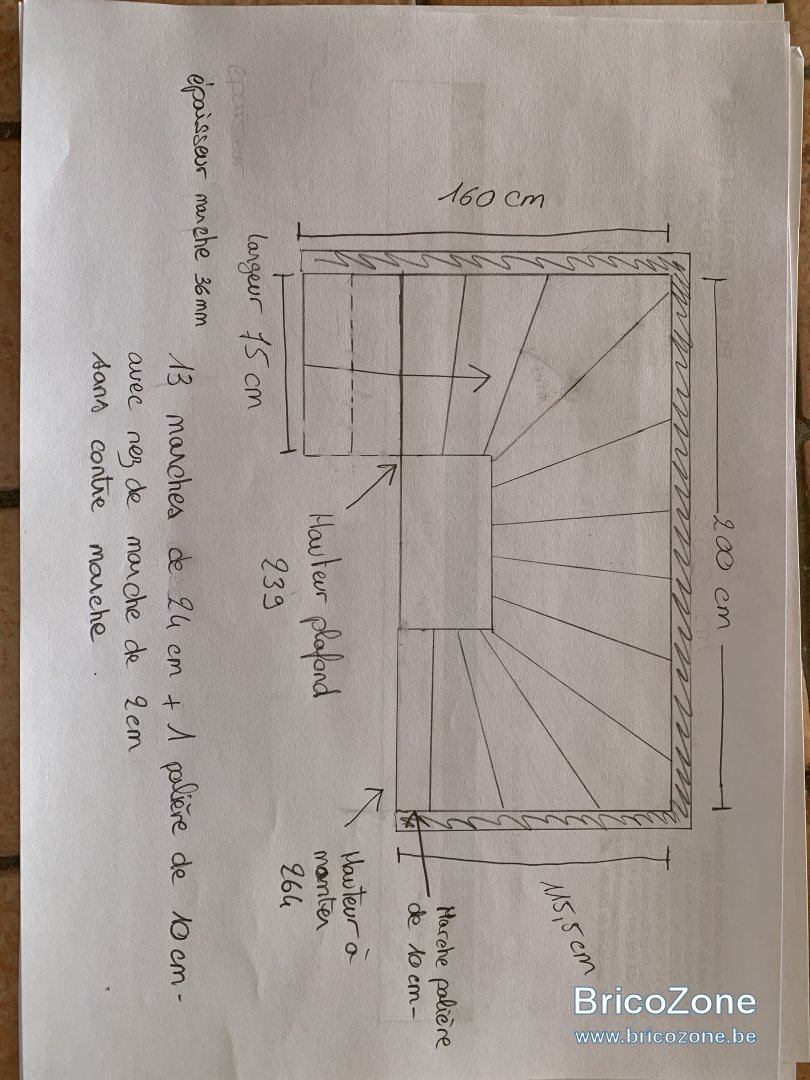

Il ya un problème dans votre plan, l'échappée n'est que de 182 cm, ce qui est insuffisant : hauteur sous plafond : 239 cm - (3 x 18,86 cm).
Donc le reculement de départ ne peut pas être de 160 cm mais seulement d'environ 135 à 137 cm :

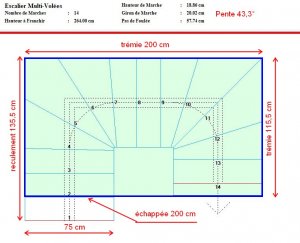

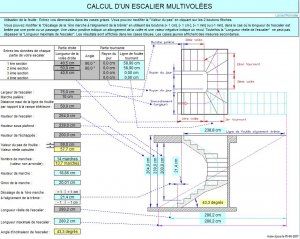

Voici une copie d'écran de la feulile de calcul pour un escalier de 14 marches (le giron est de 20,01 cm, ce qui donne une pente un peu forte de 43,3°) :
Et voici le plan réalisé à l'aide de Stairdesigner :
L'autre problème est qu'avec une marche palière de seulement 10 cm, le limon central devra être fixé en garnde partie sous le plafond :

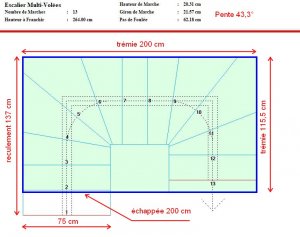

Il est aussi possible de faire cet escalier avec 13 marches de 20,31 cm de hauteur et un giron de 21,55 cm :
Cordialement,
Lionel.
Il ya un problème dans votre plan, l'échappée n'est que de 182 cm, ce qui est insuffisant : hauteur sous plafond : 239 cm - (3 x 18,86 cm).
Donc le reculement de départ ne peut pas être de 160 cm mais seulement d'environ 135 à 137 cm :
Voici une copie d'écran de la feulile de calcul pour un escalier de 14 marches (le giron est de 20,01 cm, ce qui donne une pente un peu forte de 43,3°) :
Et voici le plan réalisé à l'aide de Stairdesigner :
L'autre problème est qu'avec une marche palière de seulement 10 cm, le limon central devra être fixé en garnde partie sous le plafond :
Il est aussi possible de faire cet escalier avec 13 marches de 20,31 cm de hauteur et un giron de 21,55 cm :
Cordialement,
Lionel.
- #7
Bonjour Lionel,

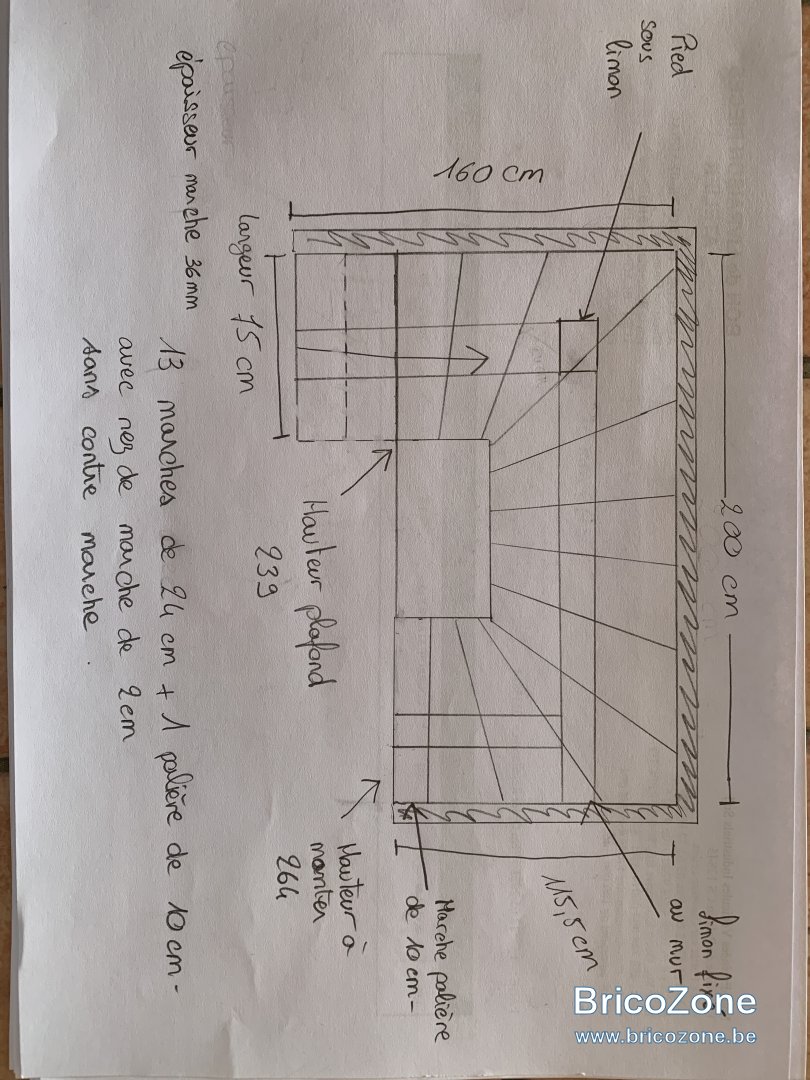

Pour la fixation du limon, il peut être fixé dessous voir dans l angle.
Nous avons 115,5 de trémie et si on ajoute 44cm (2 marches) on commence l escalier à 159,5cm.
Le plafond étant de 2,39m à l angle et si on enlève 2 hauteur de marche (les 2 premières) on arrivera à l angle du plafond (au début de la trémie) a 2,39m - (18,85x2)= 2,01m
18,85 étant la hauteur des marches si on part sur 14
Peut-être mon calcul n’est pas bon ??
Comment vous procéderiez ??
Merci de votre aide
Pour la fixation du limon, il peut être fixé dessous voir dans l angle.
Nous avons 115,5 de trémie et si on ajoute 44cm (2 marches) on commence l escalier à 159,5cm.
Le plafond étant de 2,39m à l angle et si on enlève 2 hauteur de marche (les 2 premières) on arrivera à l angle du plafond (au début de la trémie) a 2,39m - (18,85x2)= 2,01m
18,85 étant la hauteur des marches si on part sur 14
Peut-être mon calcul n’est pas bon ??
Comment vous procéderiez ??
Merci de votre aide
- #8
Il suffit de supprimer une seule marche pour avoir une échappée correcte (voir les plans du message précédent). Je ne refais pas le calcul, je pense qu'il est assez clair.
- #10
https://www.bricozone.be/t/escalier-metallique-limon-central-2-quarts-tournants.101528/
Comme dans ce dossier que vous aviez traité ….
J imagine que c est beaucoup de travail et j en suis désolé mais j ai fais plusieurs maquette et je ne tombe pas bon
Peut être que je dois rajouter un plat sur mon limon ou je ne sais quoi ….
Comme dans ce dossier que vous aviez traité ….
J imagine que c est beaucoup de travail et j en suis désolé mais j ai fais plusieurs maquette et je ne tombe pas bon
Peut être que je dois rajouter un plat sur mon limon ou je ne sais quoi ….
- #11
Pour les dimensions du limon, ce n'est pas un hasard : il faut faire le plan sur un logiciel de DAO (ce qui demande plus d'une heure de travail) et pour cela j'ai besoin que vous me confirmiez toutes les cotes : le plus souvent les cotes sont mal relevées ou il y a des oublis comme une chape au sol, un faux plafond, l'isolation aux murs etc...
J'ai aussi besoin de savoir si vous comptez balancer les marches (comme sur votre plan) ou les faire rayonnantes (comme sur mon plan ci-sessus) ? J'ai aussi besoin de connaitre la section du limon central. Avec ces renseignements je pourrai faire le plan avec les cotes des marches (balancées ou non) et les cotes du limon.

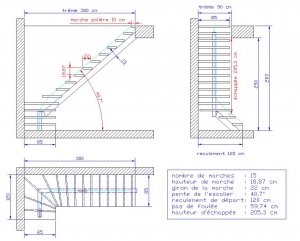

Oui, comme vous faites un limon droit assemblé en 3 parties à l'équerre, il faut obligatoirement faire une partie horizontale pour compenser la pente. Exemple pour un escalier 1/4 tounnant :

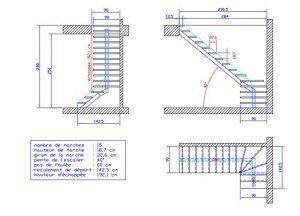

Ou bien il faut faire un limon brisé avec une pente plus faible :
Bonne journée,
Lionel.
J'ai aussi besoin de savoir si vous comptez balancer les marches (comme sur votre plan) ou les faire rayonnantes (comme sur mon plan ci-sessus) ? J'ai aussi besoin de connaitre la section du limon central. Avec ces renseignements je pourrai faire le plan avec les cotes des marches (balancées ou non) et les cotes du limon.
Oui, comme vous faites un limon droit assemblé en 3 parties à l'équerre, il faut obligatoirement faire une partie horizontale pour compenser la pente. Exemple pour un escalier 1/4 tounnant :
Ou bien il faut faire un limon brisé avec une pente plus faible :
Bonne journée,
Lionel.
- #13

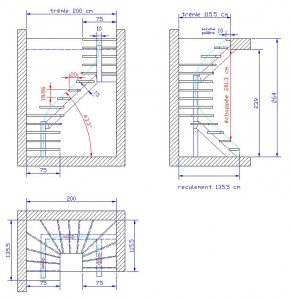

Voici le plan avec les 2 vues en élévation :
Si ce plan vous convient, je ferai le plan avec les cotes des marche et du limon.
Si ce plan vous convient, je ferai le plan avec les cotes des marche et du limon.
- #15

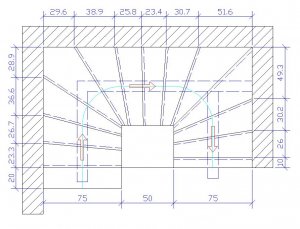

Voici le plan avec les cotes des marches balancées :

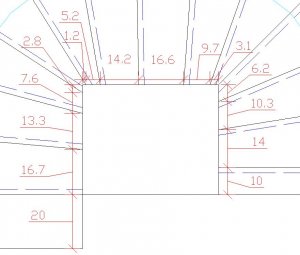

Le plan avec les cotes intérieures des marches (côté collet) :

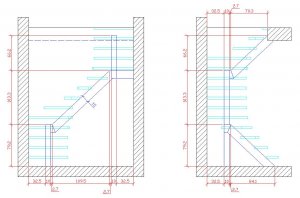

Et le plan avec les cotes du limon :
Lionel.
Le plan avec les cotes intérieures des marches (côté collet) :
Et le plan avec les cotes du limon :
Lionel.
- #17
Bonjour et merci preysotor,
Il faudrait aussi que les personnes que j'aide me donnent des nouvelles quand elles ont reçu mes plans (à pein 1%). La plupart du temps je ne sais même pas si mes plans ont servi à quelque chose ou si le projet a été abondonné.
Bonne journée,
Lionel.
Il faudrait aussi que les personnes que j'aide me donnent des nouvelles quand elles ont reçu mes plans (à pein 1%). La plupart du temps je ne sais même pas si mes plans ont servi à quelque chose ou si le projet a été abondonné.
Bonne journée,
Lionel.
- #18
Bonjour Lionel,
Désolé pour cette réponse tardive…..
J’ai bien reçu vos plans et vous en remercie infiniment.
Je vais tenter une maquette (en bois) ce week-end et reviens vers vous lundi en journée.
En attendant, y a t’il quelque chose que je puisse faire pour vous remercier ????
Vous avez pris du temps pour mon problème et sachez que je vous suis très reconnaissant.
Bravo pour votre implication !!!!
Encore merci Monsieur !!!!
Désolé pour cette réponse tardive…..
J’ai bien reçu vos plans et vous en remercie infiniment.
Je vais tenter une maquette (en bois) ce week-end et reviens vers vous lundi en journée.
En attendant, y a t’il quelque chose que je puisse faire pour vous remercier ????
Vous avez pris du temps pour mon problème et sachez que je vous suis très reconnaissant.
Bravo pour votre implication !!!!
Encore merci Monsieur !!!!
- #19
Bonjour Entrave,
Le message précédent ne s'adressait pas à vous, un escalier ne se fait pas en quelques heures.
Vous ne me devez rien, je fais cela bénévolement,mais j'aimerais bien avoir plus souvent des retours. J'ai dû en recevoir une cinquantaine pour plus de 4700 dossiers (ce qui veut dire peut-être entre 10 et 12000 plans)
Bonne journée,
Lionel.
Le message précédent ne s'adressait pas à vous, un escalier ne se fait pas en quelques heures.
Vous ne me devez rien, je fais cela bénévolement,mais j'aimerais bien avoir plus souvent des retours. J'ai dû en recevoir une cinquantaine pour plus de 4700 dossiers (ce qui veut dire peut-être entre 10 et 12000 plans)
Bonne journée,
Lionel.
- #20
Bonsoir Lionel,
Un premier retour de ce que nous avons fait ce week-end !!!
Ça a était fastidieux à mettre en place pour différentes raisons (premier mur n’étant pas d équerre et nous avons essayé de recalculer pour avoir deux marches sous le 1er plafond sans succès)
Du coup nous avons fait avec votre plan et voici le départ…
Petite question technique, nous voulions mettre En support de marche utilisé la même section que le limon mais cela ne sera pas possible du fait que nos marches soit balancé ???
Une photo de ce que nous fait
Merci
Un premier retour de ce que nous avons fait ce week-end !!!
Ça a était fastidieux à mettre en place pour différentes raisons (premier mur n’étant pas d équerre et nous avons essayé de recalculer pour avoir deux marches sous le 1er plafond sans succès)
Du coup nous avons fait avec votre plan et voici le départ…
Petite question technique, nous voulions mettre En support de marche utilisé la même section que le limon mais cela ne sera pas possible du fait que nos marches soit balancé ???
Une photo de ce que nous fait
Merci
