Capacité de charge IPE.

M

Mike Mike

• 20 Janvier 2021

• #1

Bonjour à tous,

je me présente Michaël 42ans nouveau sur le forum.

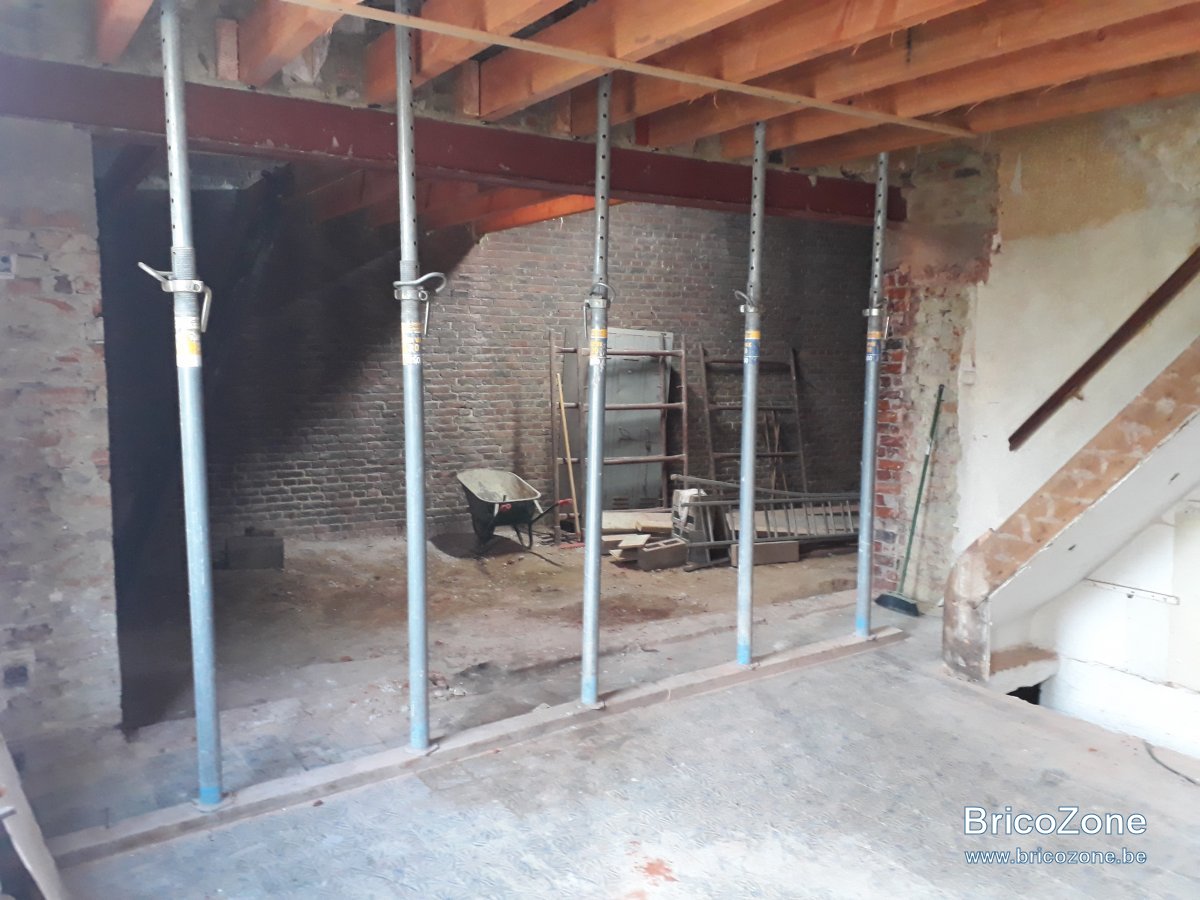

Voilà, je suis occupé à restaurer une maison, nous avons effectué une ouverture de 4.60m dans un mur porteur en ancienne maçonnerie briques pleines, l' épaisseur de celui-ci est 20cm.
J'ai un doute sur les calculs de la charge que nous avons fait.
Nous avions calculé une charge de ''+/- 8.7 T'' , en laissant une réserve le marchand de fer m'a conseillé 2 IPE 220.
Selon les plans en annexe pouvez-vous me dire si la charge que nous avons calculé est bonne ?
Je ne comprend pas trop l'histoire de flèche admissible L/500 - L/300 - ??
Je n'ose pas retirer les étançons

J'ai une 2è question concernant la section des poutres posées et le chainage surtout vu que j'ai trouvé la réponse pour la section des poutres sur le forum.
La plus Longue des portée fait 4.50m j'ai posé des 23/8 tous les 40cm et pose un OSB 22mm dessus.
Je voulais réalisé 2 chainages sur la longueur 1.50 >1.50>1.50, suis-je obligé de les faire en 23/8 ou je peux descendre de section genre 6/18 ?

Merci.



RobBZ

• 20 Janvier 2021

• #2

Le double IPE est tout juste pour 8,7T mais cela semble peu comme estimation, à vue il y a au moins le double...
http://www.aciers-mottard.be/catalogue/Aciers-mottard-1-4.pdf

Pour les chainages, on peux employer du plus fin mais il faut bien le visser correctement. Il est beaucoup plus simple d'employer le même.



Dernière édition: 20 Janvier 2021

eljub

• 20 Janvier 2021

• #3

Bonjour Mike,

Vu la rénovation et sachant que tu touches à la structure porteuse, tu dois avoir un architecte qui a dû faire ces calculs ou du moins les déléguer à un ingénieur en stabilité

Car ici, tu n'auras aucune garantie sur ce qui pourrait être indiqué



fradeco

• 24 Janvier 2021

• #4

@Mike Mike bonjour

A titre indicatif, et pour que vous compreniez qu'il ne faut surtout pas enlever les étais. :

1. Mur de maçonnerie pleine = 5.00 m x 0.20 x 1.800 kg/m³ x 4.60 m = 8.280 kg.
2. Plancher en bois = 4.25 x 4.60 x (+/-) 250 kg/m² x 2 = 9.775 kg
3. Toiture de tuiles en terre cuite = 4.25 x 4.60 x (+/-) 200 kg/m² = 3.910 kg.

Soit un total de (+/-) 21.965 kg. On est loin des 8.700 kg.

Bonne réflexion.



M

Mike Mike

• 26 Janvier 2021

• #5

Merci pour vos réponses, est ce que la pose d'une HEB 180 verticale pour diminuer la portée des 4.60m pourrait résoudre le problème.



eljub

• 26 Janvier 2021

• #6

Je pense sincèrement que tu devrais consulter une ingénieur en stabilité

250 à 400 euros pour avoir une garantie d'employer les éléments porteurs d'une maison, cela n'est pas une économie dont on peut se passer



fradeco

• 26 Janvier 2021

• #7

Mike Mike a dit:

Merci pour vos réponses, est ce que la pose d'une HEB 180 verticale pour diminuer la portée des 4.60m pourrait résoudre le problème.

Cliquez pour agrandir...

NON car on ne sais pas sur quoi va reposer cette colonne. Il faut faire une analyse de la situation sur place et pour cela la personne qui convient est un Ing. civile.



RobBZ

• 26 Janvier 2021

• #8

Le problème c'est pas tant de calculer l'IPE. C'est plutôt de savoir sur quoi il va reposer.

Avant la charge était répartie sur toute la fondation du mur. Aujourd'hui ce n'est plus le cas.



M

Mike Mike

• 26 Janvier 2021

• #9

Ok merci.



fradeco

• 26 Janvier 2021

• #10

On peut soupçonner votre anxiété. Voici une éventuelle façon de renforcer les poutrelles existantes. A voir avec un Ing. en stabilité pour la confirmation des sections et façon de mise en oeuvre du renforcement



M

Mike Mike

• 27 Janvier 2021

• #11

Je fait faire analysé tout ça, merci Fradeco



RobBZ

• 27 Janvier 2021

• #12

Un fer H par dessous est peut être aussi envisageable.



fradeco

• 27 Janvier 2021

• #13

RobBZ a dit:

Un fer H par dessous est peut être aussi envisageable.

Cliquez pour agrandir...

Oui mais, la proposition du poste #10 n'impose aucun travaux de G-OE. simplement deux U a souder et boulonner à l'intérieur des poutrelles existantes.



RobBZ

• 27 Janvier 2021

• #14

fradeco a dit:

Oui mais, la proposition du poste #10 n'impose aucun travaux de G-OE. simplement deux U a souder et boulonner à l'intérieur des poutrelles existantes.

Cliquez pour agrandir...

Effectivement c'est le top, à voir si c'est suffisant



fradeco

• 27 Janvier 2021

• #15

RobBZ a dit:

Effectivement c'est le top, à voir si c'est suffisant

Cliquez pour agrandir...

C'est pas suffisant mais c'est fait exprès comme ça l'Ing. consulté sert a quelque chose.
