codes installateur isolarcloud

ech1965 a dit:

J'avias créé un post à l'époque de l'installation
https://www.bricozone.be/t/onduleurs-sungrow-vos-retours.138434/

J'ai aussi un onduleur sungrow ( SG5.0RS) et il va très bien. à part de temps en temps des ERR 88 ( 1x par mois )

J'ai trouvé les documentations là

http://support.sungrowpower.com/productDetail?id=1135&vId=1
à vous de fouiller ./. à votre référence.

Concernant le WiNet-S
Il a deux modes de connexion: soit il est connecté à un réseau local (en filaire ou wifi), soit il se configure en "hot-spot".(mais je pense que vous l'avez déterminé)

le mode hotspot est utilisé pour la configuration initiale depuis l'appli iSolarCloud ( et pour les màj de firmware)
le mode 'client' est utilisé pour faire remonter les infos de prodution sur la plateforme iSolarCloud.eu
le wifi est particulièrement "faible" c'est pour ça que j'ai branché le mien en filaire.
si vous arrivez à le brancher sur un réseau filaire, et que vous trouvez l'adresse ip qu'il a reçu de votre réseau, sachez qu'il possède une interface locale propre. je vous conseille de tenter admin/pw8888 pour vous y connecter.

Le WiNet-S est branché à l'onduleur via une prise RJ45. C'EST PAS DE L'ETHERNET, je pense que c'est du modbus serial qui passe dessus (entre l'onduleur et le Dongle)

Cliquez pour agrandir...

bonjour,
impossible pour moi de le brancher en filaire malheureusement (il est au bout de mon jardin).
je pensais avoir réussi à le "configurer" via le mode hotspot comme vous dites mais il continue à me signaler que la mise en route est inachevée ....je vais chercher dans la doc, merci.
SI d'aventure je parvenais à finaliser la mise en route, il me faudra quand même du wifi pour faire remonter les infos de production et autres vers l'app ou la plateforme internet ?
merci

ech1965 a dit:

Le WiNet-S est branché à l'onduleur via une prise RJ45. C'EST PAS DE L'ETHERNET, je pense que c'est du modbus serial qui passe dessus (entre l'onduleur et le Dongle)

Cliquez pour agrandir...

Une prise RJ45 est uniquement destinée au branchement direct (par câble) à un routeur ou un modem (ou un ordinateur) et donc de l'ethernet. Elle n'est en aucun cas une "prise wifi". Et dans ce cas, c'est le routeur qui servira pour le signal wifi et comportera une connexion d'antenne comme celle dont j'ai publié la photo ci-dessus, sauf qu'elle sera intégrée au boitier du routeur.
Un routeur wifi coûte quelques dizaines d'euros.

docanski a dit:

Une prise RJ45 est uniquement destinée au branchement direct (par câble) à un routeur ou un modem (ou un ordinateur) et donc de l'ethernet. Elle n'est en aucun cas une "prise wifi". Et dans ce cas, c'est le routeur qui servira pour le signal wifi et comportera une connexion d'antenne comme celle dont j'ai publié la photo ci-dessus, sauf qu'elle sera intégrée au boitier du routeur.
Un routeur wifi coûte quelques dizaines d'euros.

Cliquez pour agrandir...

Pff, quelques précisions:


0. au cas où, le module WiNet-S est l'excroissance noire située sur le dessous de l'onduleur sur la photo et qui est affublé d'un QC-Code et équipé de 3 led, d'un bouton et d'une prise RJ45 située sous la bague à visser.
1. C'est quoi une "prise wifi" ?" ;-) le wi-fi étant par conception sans fil, je me demande bien quelle forme à une "prise wifi"
2. Dans le cas des onduleurs SUNGROW (en tout cas mon SG5.0RS), le module WiNet-S est branché sur l'onduleur via une prise RJ45 qui n'est PAS de l'ethernet ( modbus comme expliqué plus haut)
3. la prise RJ45 située sur le dessous du module WiNet-S EST Ethernet et peut servir à raccorder l'onduleur à Internet via Un router "à fil" ( ex: prises jaunes sur les BBOX3)
4. Le module WiNet-S n'est PAS équipé de prise d'antenne extérieure

Dans le cas de notre @Nicouille04 il semble que
* l'onduleur se trouve dans une zone non couverte par le wi-fi de la maison
* la mise en service n'a pas été terminée par l'installateur

Mes conseils:
1. concernnant la mise en service
* Suivre le manuel d'installation
** Installer l'appli iSolarCloud sur le smartphone
** Créer un compte
** démarrer le WiNet-S en mode 'local" ( voir combinaison magique de boutons)
** se connecter au module via l'application ( il faut garder le smartphone à mons de 1m du module pour être certain d'avoir une bonne liaison
** terminer la configuration


2. Concernant la configuration finale
Eviter comme la peste le WI-FI
* se procurer une paire de modules CPL ( devolo ou autre)
* en mettre 1 près de la BBOX ( ou équivalent voo) et la brancher sur une des prises "LAN"
* mettre l'autre tout près de l'onduleur
* raccorder en ethernet le WiNet-S au module CPL ( il faut dévisser la bague d'étanchéité sous le module et enfiler le cable dans la bague pour pouvoir effectuer le brancherment)
* Un fois l'installation raccordé au réseau de la maison,
** trouver l'adresse ip que le router domestique à donné au module WiNet-S ( au besoin utiliser l'adresse mac écrite quelque part sur le WiNet-S
** se connecter l'interface locale ( avec les user/mdp donnés plus haut)
** vérifier les paramètres d'installation ( là je ne sais pas aider plus, je suis IT, pas électricien)

Pour info, les installateurs n'avaient jamais vus de SUNGROW avant d'installer le mien, je leur ai donc montré comment faire....mais c'était en Mai dernier, j'ai peut-être oublié qcq chose ;-)

ech1965 a dit:

1. C'est quoi une "prise wifi" ?" ;-) le wi-fi étant par conception sans fil, je me demande bien quelle forme à une "prise wifi"

Cliquez pour agrandir...

J'en ai envoyé une photo. Certes, celle-là n'est pas fixe mais câblée mais la partie métallique correspond à une prise fixe destinée à recevoir une antenne comme celle-ci :

ech1965 a dit:

3. la prise RJ45 située sur le dessous du module WiNet-S EST Ethernet et peut servir à raccorder l'onduleur à Internet via Un router "à fil" ( ex: prises jaunes sur les BBOX3)

Cliquez pour agrandir...

C'est ce que je précisais

ech1965 a dit:

Dans le cas de notre @Nicouille04 il semble que
* l'onduleur se trouve dans une zone non couverte par le wi-fi de la maison

Cliquez pour agrandir...

... et donc a besoin d'une amplification soit en branchant une antenne comme celle de la photo ci-dessus, soit par le branchement d'un routeur sur la prise RJ45.

ech1965 a dit:

Mes conseils:
2. Concernant la configuration finale
Eviter comme la peste le WI-FI
* se procurer une paire de modules CPL ( devolo ou autre)

Cliquez pour agrandir...

Le wifi permet de visionner les infos de l'onduleur en différents endroits et par divers supports (GSM, tablette, ordi, etc.) dans les limites de sa portée. Sinon, seules solutions : par câble RJ45 directement sur le GSM ou autre ou par câblage électrique de la maison et de ses dépendances au moyen d'un ampli de signal comme devolo ou autre.
Bref, la solution la plus simple et la plus efficace : WIFI.
Ceci dit, tu fais ce que tu veux ...

Je suis persuadé que le modem a du mal à capter le wifi stable de la maison vu la distance - le plus simple c’est un CPL dans la maison et l’autre dans l’abris de jardin qui diffuse du wifi et tu connectes l’onduleur sur ce wifi (sauf si prise RJ45 dispo mais je sais pas si dispo - il n’y en a pas sur le mien)

Le principe ici est toujours le même. Vous vous connectez d'abord en local via le hot spot de l'onduleur pour faire la config initiale. Les infos données sont rudimentairtes parce que cette config initiale permet juste à l'installateur de vérifier que tout fonctionne et à connecter l'onduleru au réseau de la maison. Une fois ce réseau choisi, le client peut accéder via un cloud qui fournit bcp plus d'infos.

Ici clairement l'installateur n'avait probablement jamais rien mis en route.

Je ne connais pas très bien le dongle WiFi mais ce que @ech1965 semble mpentionner c'est que celui-ci comporte une prise ethernet. L'idéal est donc de tout brancher en filaire, en utilisant des Devolo.

Même si l'abri n'est pas câblé, le signal passe par courant porteur donc via les cables électriques standards. Il n'y a rien à faire de plus que de mettre une prise DLAN à côté de votre routeur et une autre à côté de votre onduleur.
Chez moi j'ai le réseau dans le rucher comme ça

Bonjour Jeanphi
C'est le plan, je devrais pouvoir me procurer les Devolo magic wifi 2 d'ici la fin de semaine, je vous tiens au courant de la suite ;-)
D'ici là, déjà merci à tous

Normalement même pas besoin de Devolo WiFi.. Il suffit de 2 Devolo filaires puisque vous avez une prise ethernet sur le dongle... Et ce sera plus stable en filaire ;-)

Nicouille04 a dit:

Bonjour Jeanphi
C'est le plan, je devrais pouvoir me procurer les Devolo magic wifi 2 d'ici la fin de semaine, je vous tiens au courant de la suite ;-)
D'ici là, déjà merci à tous

Cliquez pour agrandir...

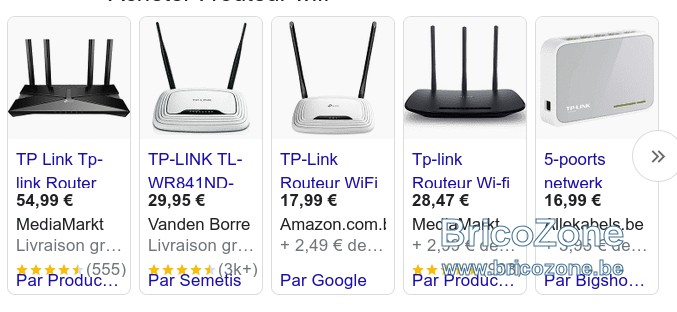

Un petit routeur wifi fait le même effet ... et coûte moins cher.

jeanphi500 a dit:

Normalement même pas besoin de Devolo WiFi.. Il suffit de 2 Devolo filaires puisque vous avez une prise ethernet sur le dongle... Et ce sera plus stable en filaire ;-)

Cliquez pour agrandir...

juste mais je souhaiterais avoir le wifi malgré tout pour un autre appareil. L'onduleur sera bien raccordé en filaire ;-)

docanski a dit:

Un petit routeur wifi fait le même effet ... et coûte moins cher.

Cliquez pour agrandir...

bonjour docanski
lC'est de la technologie CPL dont j'ai besoin puisque je n'ai pas de câble ethernet dans l'abri de jardin ni de wifi.
Comment le routeur pourrait-il fonctionner svp ?
merci

Je suppose que l'idée du routeur c'est pour ne pas utiliser le Devolo spécifique WiFi..
Je le fais aussi chez moi.

J'ai un Devolo principal à la sortie du modem/routeur Proximus.
Et qqes prises disséminées dans la maison et dans le rucher.
Dans le rucher je sors de la prise en ethernet pour rentrer dans le petit routeur qui fait juste bridge Wifi

Nicouille04 a dit:

bonjour docanski
lC'est de la technologie CPL dont j'ai besoin puisque je n'ai pas de câble ethernet dans l'abri de jardin ni de wifi.
Comment le routeur pourrait-il fonctionner svp ?
merci

Cliquez pour agrandir...

Tu avais signalé dans un message précédent que l'onduleur n'avait qu'un raccordement possible par RJ45. Il suffit donc de brancher un câble RJ45 (il existe de tels câbles de 1m à 10m dans le commerce) sur l'onduleur d'une part et le routeur wifi d'autre part. Ce dernier disposera d'un émetteur wifi et aura une portée identique à un système Devolo. Les infos de ton onduleur seront dès lors disponibles sur un PC, un GSM ou une tablette. Comme une traditionnelle connexion wifi. Une simple recherche sur Gogol te donnera le choix :

Edit : je viens de remonter le fil de discussion ... et ne vois pas mention de RJ45 de ta part.
Désolé, j'ai confondu avec une autre discussion. Pas de problème toutefois : le routeur saura capter le signal wifi (puisque tu écris qu'il est disponible à proximité de l'onduleur) et le renvoyer avec une certaine amplification. Si cette dernière est insuffisante, il est toujours possible de prévoir un ampli. Ce dernier peut parfois être une simple antenne amplifiée.

Justement , le souci c'est que le WiFi est trop faible là où l'onduleur est placé..

Et on ne peut parler de portée pour un Devolo puisque celui-ci passe par courant porteur.
Chez moi avec mes murs de 70cm en moellons je peux vous assurer que le WiFi ne traverse pas. Le Devolo lui l'en a cure, tant que les contacts électriques sont sains ils passera.

jeanphi500 a dit:

Justement , le souci c'est que le WiFi est trop faible là où l'onduleur est placé..

Cliquez pour agrandir...

Le routeur saura capter ce signal et le transmettre avec plus de puissance. Si insuffisant, on peut toujours augmenter sa puissance, au moyen d'une antenne par exemple. Les routeurs en sont déjà pourvus mais ces antennes peuvent être remplacées par de plus puissantes. Le gain sera notable : jusqu'à 8 à 9 db. Ceci dit, si le courant porteur allant de l'onduleur à la maison ne produit pas de parasites, un système du genre Devolo peut sans doute faire l'affaire. Attention : Devolo est une marque et il existe un bon nombre de concurrents, tous moins chers ! TP-Link ou Netgear, par exemple : 2 fois moins chers pour le même résultat.

Mon rucher est à 35m de la maison.
J'ai plusieurs onduleurs à la maison (au moins 3) qui peuvent rejeter sur le réseau.

La connexion DLAN est sans faille.

Si j'avais du passer par le WiFi, avec mes murs en moellons de 70cm j'aurais du soit placer une antenne extérieure spécifique soit mettre un routeur/pont devant une fenêtre..
Comme je n'ai pas envie d'avoir du WiFi partout dehors (WiFi qui sera capté par n'importe qui) et que je n'ai pas envie d'amplifier le signal WiFi à tout va le DLAN est pour moi la meilleure solution...

Bonjour à tous,

Bon ...j'ai désormais internet dans l'abri de jardin grâce aux appareils Devolo magic 2.
Il ne m'est pas encore possible de raccorder l'onduleur au boîtier CPL via du câble ethernet car le boîtier est trop loin de l'onduleur. J'y remédierai plus tard. Cela étant, je dispose du wifi à pleine puissance donc tout va bien jusque là.
Je suis les étapes renseignées par @ech1965. je me connecte donc en hotspot/réseau local, cela fonctionne. Je me rends ensuite dans les réglages WLAN, je sélectionne le wifi de la maison désormais disponible, ça fonctionne. Tout est OK, voir photo annexée.

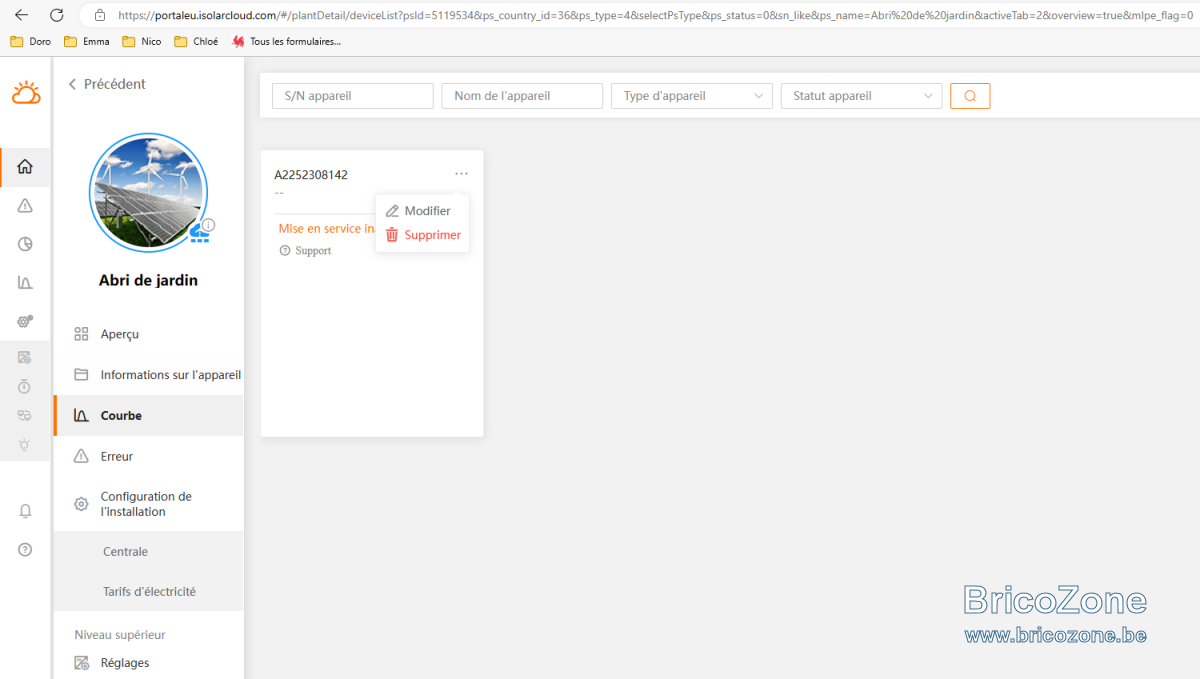

Néanmoins, bien que tout semble OK, quand je me déconnecte du réseau local et que je rouvre l'app isolarcloud, il continue à me signaler "poursuivre la mise en service"... je n'y comprends rien !
Si je passe sur le PC via le site internet, même chose
@ech1965 : une idée de ce que je fais mal ?

merci !

C'est ce que je n'aime pas vraiment dans les apps de ces onduleurs chinois..J'ai chaque fois l'impression que c'est un truc qui a été fait à la va vite et qu'il n'y a aucun support derrière :-/

Nicouille04 a dit:

Voir la pièce jointe 130381 Voir la pièce jointe 130380 Voir la pièce jointe 130379 Voir la pièce jointe 130378 Bonjour à tous,

Bon ...j'ai désormais internet dans l'abri de jardin grâce aux appareils Devolo magic 2.
Il ne m'est pas encore possible de raccorder l'onduleur au boîtier CPL via du câble ethernet car le boîtier est trop loin de l'onduleur. J'y remédierai plus tard. Cela étant, je dispose du wifi à pleine puissance donc tout va bien jusque là.
Je suis les étapes renseignées par @ech1965. je me connecte donc en hotspot/réseau local, cela fonctionne. Je me rends ensuite dans les réglages WLAN, je sélectionne le wifi de la maison désormais disponible, ça fonctionne. Tout est OK, voir photo annexée.

Néanmoins, bien que tout semble OK, quand je me déconnecte du réseau local et que je rouvre l'app isolarcloud, il continue à me signaler "poursuivre la mise en service"... je n'y comprends rien !
Si je passe sur le PC via le site internet, même chose
@ech1965 : une idée de ce que je fais mal ?

merci !

Cliquez pour agrandir...

Tu as trouvé la solution ?
