Combiner Chauffage Sol et Radiateur

  • Forum Plomberie - Chauffage
  • Auteur du sujet Auteur du sujet kippei7110
  • Date de début Date de début
  • #61
Enfin est-ce utile de faire ça ?

Car si on calcul les radiateurs pour un départ à 55° au plus froid de l'hiver et que la soupape fonctionne on enverra de l'eau à 55° vers le ballon, est-ce que le retour sera plus froid en passant par le ballon ?

Et à mi-saison avec un régime plus bas que 55°, peut être qu'on va refroidir le ballon et réchauffer le retour ?

  • #62

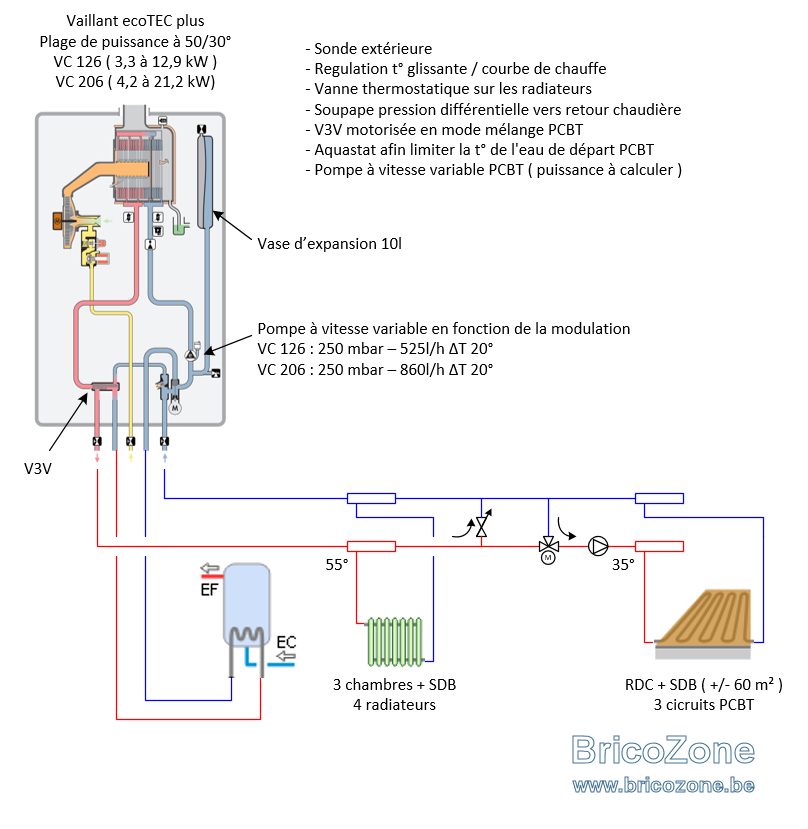

En attendant l'avis d'expert en la matière, je penses que le plus raisonnable serait quand même le schéma ci-dessous.

Couplé à une bonne régulation afin d'éviter au maximum d'utiliser le by-pass pour ne pas réchauffer le retour chaudière ( choix du régime en fonction de la demande radiateurs ).

Est-ce que ça tiens la route avec cette chaudière murale ?



Déjà un grand merci à vous tous qui m'avez aidé à mieux comprendre et à concevoir mon installation.

Clément

  • #63
Fait un collecteur avant tes departs circuits
Et un collecteur avant les retours circuits
( Circuit radiateur/ circuit plancher )
Tu relies les 2 collecteurs avec ta soupape

tu auras moins d interaction entre les circulateurs
Mais tu devras avoir un circulateur aussi pour le départ radiateur
A l image d une bouteille

car ton schema aura des soucis d interaction entre les rad et le plancher des que l un ou l autre ouvrira

  • #64
Et dans le cas ou j'utiliserai une seule température de départ de 45° maximum régulée avec une sonde extérieure en température glissante.

Ventilo convecteur dans les chambres.

Est-ce que la pompe intégrée de la chaudière sera suffisante pour tous les circuits ? ( certains disent que non ).

Si une pompe doit être ajoutée pour le plancher chauffant, y aura-t-il des problèmes d'équilibrage avec les 2 pompes en série ?

  • #65
Alors 1 je ne sais pas mais ca se calcule
Et 2 a ce moment la il faut remplacer celle de la chaudiere
Certaines marque offre des options pour cela ou alors tu en met un autre a la place toi meme

  • #66
Ok merci, je penses avoir assé d'infos afin de me décider sur la meilleur solution pour mon usage.

  • #67
Bonjour je voudrais quelque infos j ai une nouvelle construction et j'ai le chauffage sol au rez de chaussée et radiateur a l'étage.j ai une chaudière mazout weishaupt thermo condens wtc-ob avec préparateur d eau chaude incorporer.je sais qui faut un groupe de pompe avec vanne mélangeuse y faut aussi un groupe de pompe haute température mais la chaudière a déjà un circulateur chauffage incorporé donc pas besoin j imagine?

  • #68
Celui de la chaudiere alimente un « collecteur » qui lui alimente les 2circuits

  • #69
kenny82 a dit:
Celui de la chaudiere alimente un « collecteur » qui lui alimente les 2circuits
Cliquez pour agrandir...
Ah ok alor faut le collecteur mettre le groupe de pompe avec vanne mélangeuse et mettre quand même un groupe de pompe haute température malgré le circulateur chauffage existant

  • #70
Chaudiere
circulateur
collecteur/ bouteille decouplage /ballon tampon

Groupe circulateur/vanne melange circuit plancher
Groupe circulateur circuit radiateur

ps
si la chaudiere est une chaudiere zero debit alors le circulateur et le collecteur entre la chaudiere et les groupes peuvent etre « oubliés » ……

  • #71
kenny82 a dit:
Chaudiere
circulateur
collecteur/ bouteille decouplage /ballon tampon

Groupe circulateur/vanne melange circuit plancher
Groupe circulateur circuit radiateur

ps
si la chaudiere est une chaudiere zero debit alors le circulateur et le collecteur entre la chaudiere et les groupes peuvent etre « oubliés » ……
Cliquez pour agrandir...
Ok merci beaucoup est il possible d avoir un schéma hydraulique de raccordement tout compris eau chaude bouclage et eau froide

  • #72
Non
Car je ne sort pas le pain de la bouche de collegues fussent ils d une autre nation….

  • #74
Bonjour j au une chaudière sol avec Boiler en dessous ce qui fais que ma chaudière est en hauteur puis je mettre mon séparateur de boue en hauteur au plus près de la chaudière ou dois le mettre au plus bas a mes arriver de chauffage

  • #75
La hauteur d un piege a boue ne depend de rien

sa position sur l aller ou le retour depend de ce que l on veut proteger et de la source boues
Et c est tout

  • #76
Ok merci qu il soit en hauteur ou au point le plus bas n a pas d importance alor ?c est pour protéger l installation et la chaudière

  • #77
En general on protege la chaudiere en le mettant sur le retour

  • #78
Ok un grand merci sur le retour je savais pour la chaudière c est parce que certain m ont dis de le mettre au point le plus bas et pas en hauteur

  • #79
J ai encore une question j ai une nouvelle installation chauffage sol et radiateur mais la chaudière mazout a condensation avec Boiler incorporer a 7ans faut il mettre le fernox protecteur ou le fernox nettoyeur ou les 2

  • #80
Screenshot_2021-12-25-00-04-13-901_com.android.chrome.jpgBonsoir savez vous si y a un sens pour placer ce séparateur de boue ou pas
