Pouvez-vous m'aider à réaliser un schéma unifilaire en vu d'une future réception ?

tazes

• 3 Janvier 2025

• #1

Bonjour à tous et mes meilleurs vœux pour cette année,

Je viens d'ajouter deux Panneau solaire LEAPTON 480W ainsi que deux batteries Huawei Luna 2000 ( 2x5 kwh ) à mon installation existante cependant je suis pas le plus fort au niveau des schémas unifilaire.
Pouvez-vous m'aider à réaliser un schéma unifilaire en vue d'une future réception ?
Je précise que j'ai 12 panneaux Dualsun de 410w et un onduleur central Huawei 6KTL1 d'installé en 2023 et que j'aimerais bientôt pouvoir fournir un schéma unifilaire à l'inspecteur.
L'installation est protégée par un différentiel 300 mlA type A 63A un disjoncteur 25A 2 pôles coté AC et deux disjoncteurs 25A 600V coté DC avec chacun son parafoudre.

Merci d'avance pour votre aide.



Dernière édition: 3 Janvier 2025

J

jmbbe

• 3 Janvier 2025

• #2

A priori, installation non conforme : le 6KTL-L1 n'est pas permis si tu habites bien dans le Hainaut.



Marc72

• 5 Janvier 2025

• #3

Ce L1 6kVA à été réceptionné ?
(j'ai souvent vu des 5 KTL passer mais rarement un 6)



tazes

• 5 Janvier 2025

• #4

Marc72 a dit:

Ce L1 6kVA à été réceptionné ?
(j'ai souvent vu des 5 KTL passer mais rarement un 6)

Cliquez pour agrandir...

Bonjour Marc72,

Oui il à été réceptionné en 2023 par le Consuel.



neuneu

• 5 Janvier 2025

• #5

Tazes n'est pas du hainaut mais en France



perenoel123

• 5 Janvier 2025

• #6

Si instalation en France voir BZone france car les normes sont différentes des normes Belges.



tazes

• 5 Janvier 2025

• #7

perenoel123 a dit:

Si instalation en France voir BZone france car les normes sont différentes des normes Belges.

Cliquez pour agrandir...

Bonjour,

Mon souci n'est pas de la normes française j'ai eu un inspecteur du Consuel en ligne par téléphone qui m'a confirmé que mon installation était bonne ( autorisation du différentiel Type A ) et un repiquage de la terre en 6 mm2 des anciens panneaux ( qui ont été réceptionné en 2023 ) vers mes deux nouveaux panneaux ..
Je cherche à créer un schéma unifilaire pour l'ajout de ces deux panneaux et deux batteries Huawei Luna 2000.



tazes

• 5 Janvier 2025

• #8

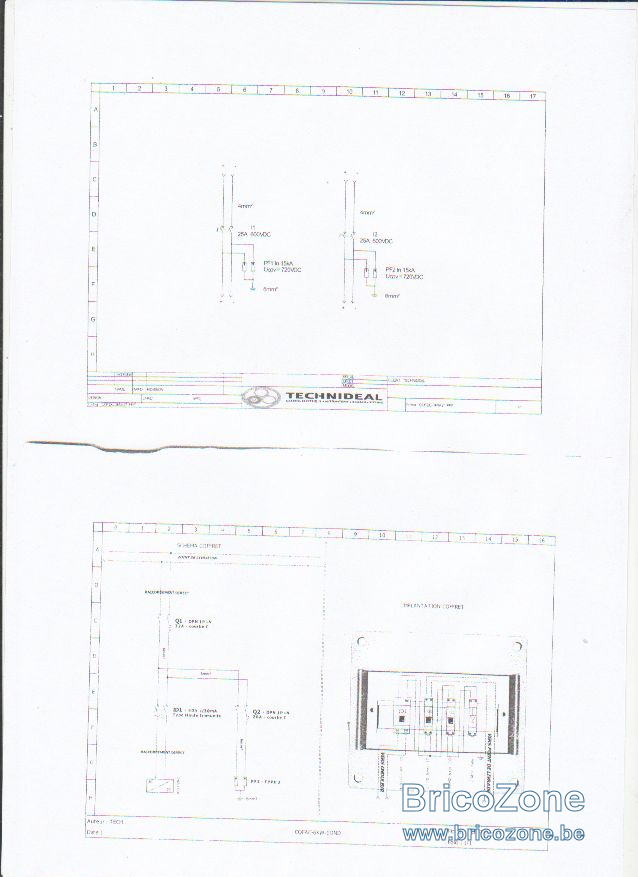

J'ai actuellement ces deux schémas unifilaire ( partie onduleur et panneaux solaires ) mais je cherche à ajouter les batteries sur le unifilaire..



Dernière édition: 5 Janvier 2025

antoine7850

• 5 Janvier 2025

• #9

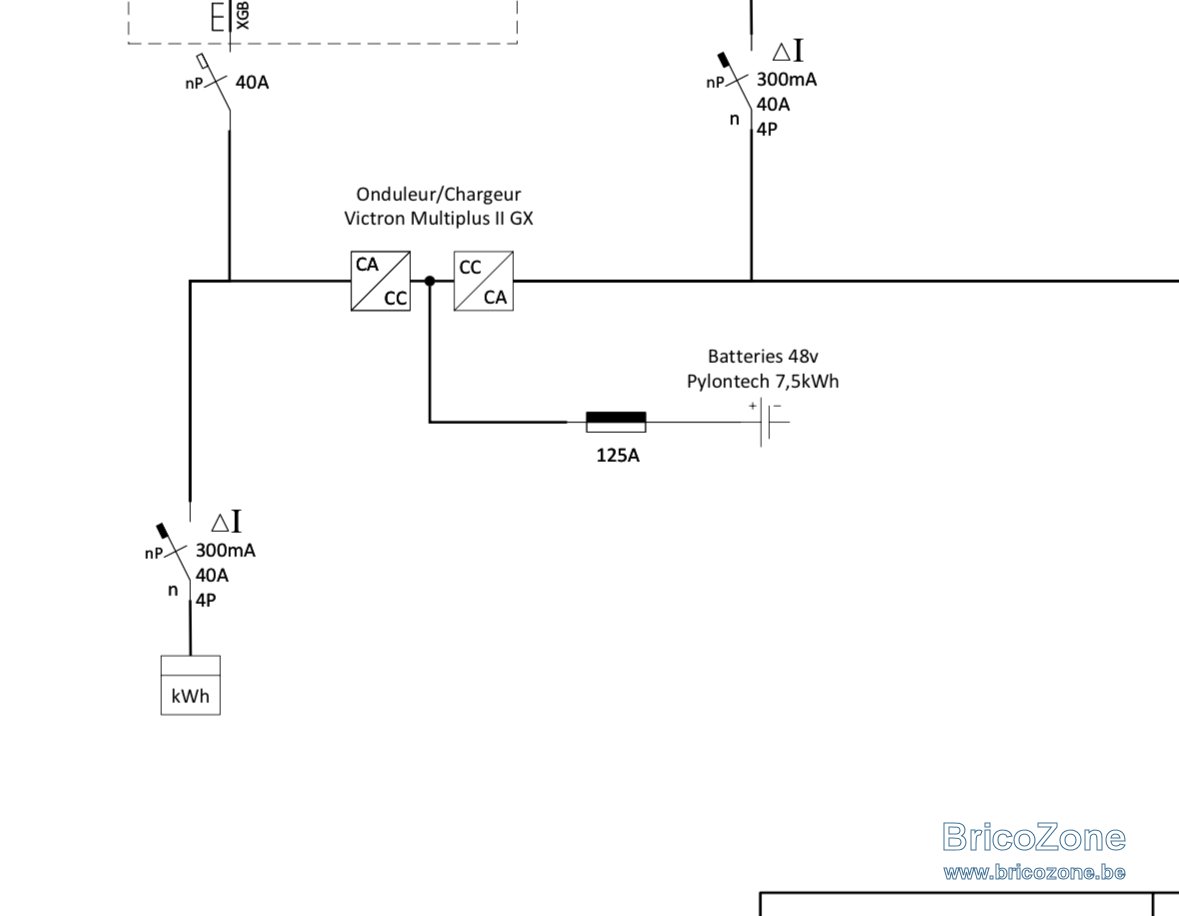

J’ai représenté les miennes comme ceci, mais ce n’était pas un onduleur hybride, mais un dédié aux batteries



tazes

• 5 Janvier 2025

• #10

antoine7850 a dit:

J’ai représenté les miennes comme ceci, mais ce n’était pas un onduleur hybride, mais un dédié aux batteries

Voir la pièce jointe 172533

Cliquez pour agrandir...

Bonjour,

Si je comprends bien vous avez deux onduleurs ?
Es-ce qu'il serait possible d'avoir l'image complète svp ?



antoine7850

• 5 Janvier 2025

• #11

.



Ulr

• 29 Juillet 2025

• #12

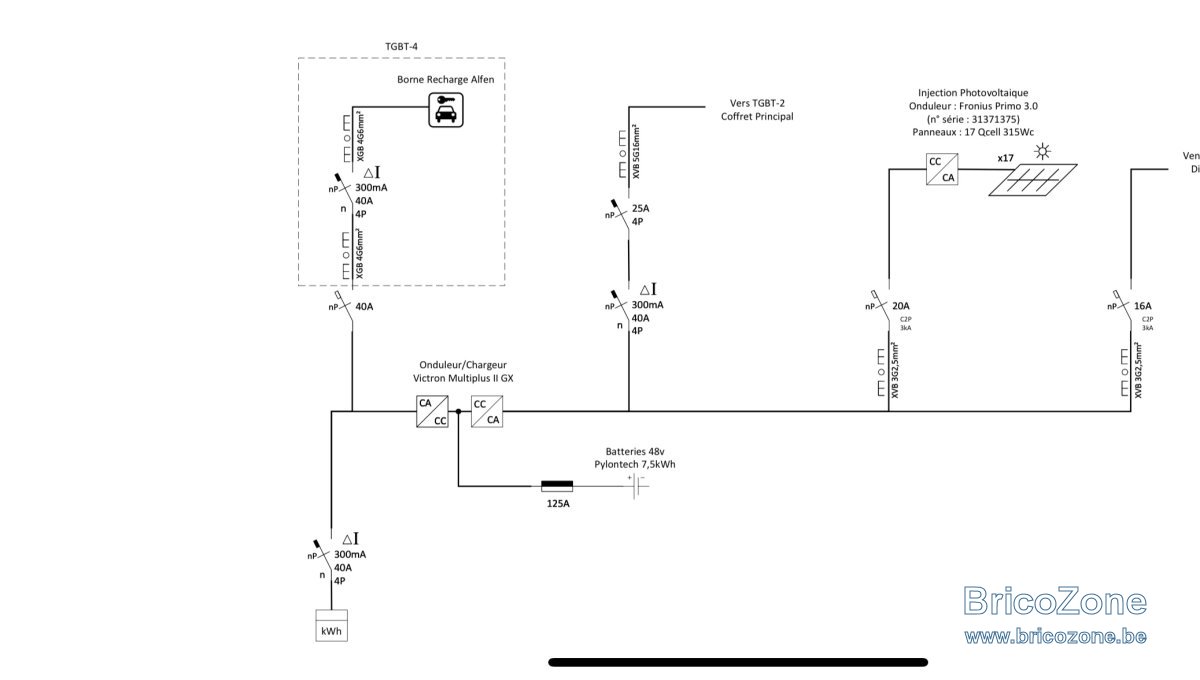

antoine7850 a dit:

.

Voir la pièce jointe 172535

Cliquez pour agrandir...

Hello,

Je continue dans ce post si ok pour tous, sinon j'ouvre un autre...

- Ce qui se trouve après le Multiplus est sur la sortie Backup ?
- si oui, L'injection est possible au travers du Multiplus II lorsque les batteries sont pleines ?
- si oui encore, en mode backup, le Fronius continue de produire ? (microgrid)



antoine7850

• 29 Juillet 2025

• #13

Ulr a dit:

Hello,

Je continue dans ce post si ok pour tous, sinon j'ouvre un autre...

- Ce qui se trouve après le Multiplus est sur la sortie Backup ?
- si oui, L'injection est possible au travers du Multiplus II lorsque les batteries sont pleines ?
- si oui encore, en mode backup, le Fronius continue de produire ? (microgrid)

Cliquez pour agrandir...

Hello,
Oui pour toutes les questions!
Je pense qu’il y a moyen de brider le Fronuis dans les options Victron, mais jamais essayé. (Fronius et Victron communiquent bien entre eux)



Ulr

• 29 Juillet 2025

• #14

top nouvelle ça ! je pensais qu'il n'était pas possible d'injecter vers le grid depuis le backup out.

antoine7850 a dit:

Je pense qu’il y a moyen de brider le Fronuis dans les options Victron, mais jamais essayé. (Fronius et Victron communiquent bien entre eux)

Cliquez pour agrandir...

je pense qu'il ya aussi moyen via la modification à la hausse de la fréquence, différent palier jusqu'à l'arrêt.

Je viens de trouver votre autre thread "Avis sur installation Victron Multiplus et Pylontech" , je vais y continuer
