comment réaliser ces branchements éléctriques

F

franfran78

• 28 Octobre 2021

• #1

Bonsoir au forum,
J'ai découvert récemment ce forum et j'ai à mon tour besoin d'aide refaisant mon éléctricité ds le couloir de ma maison.

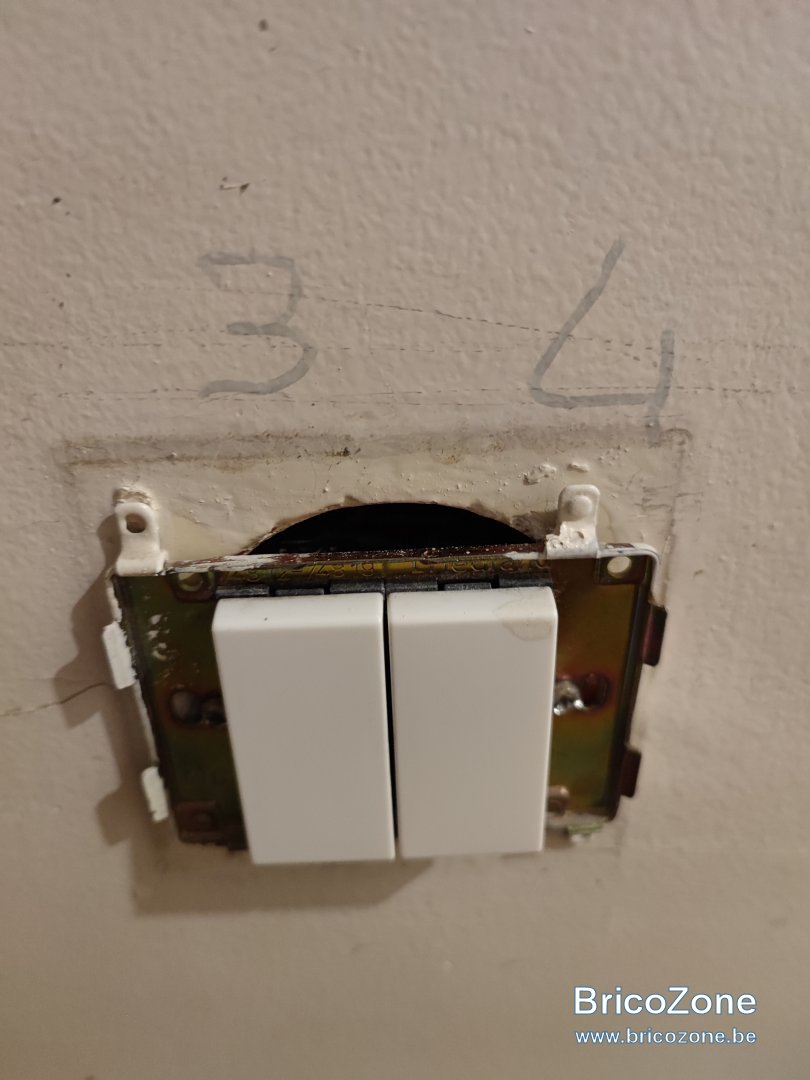

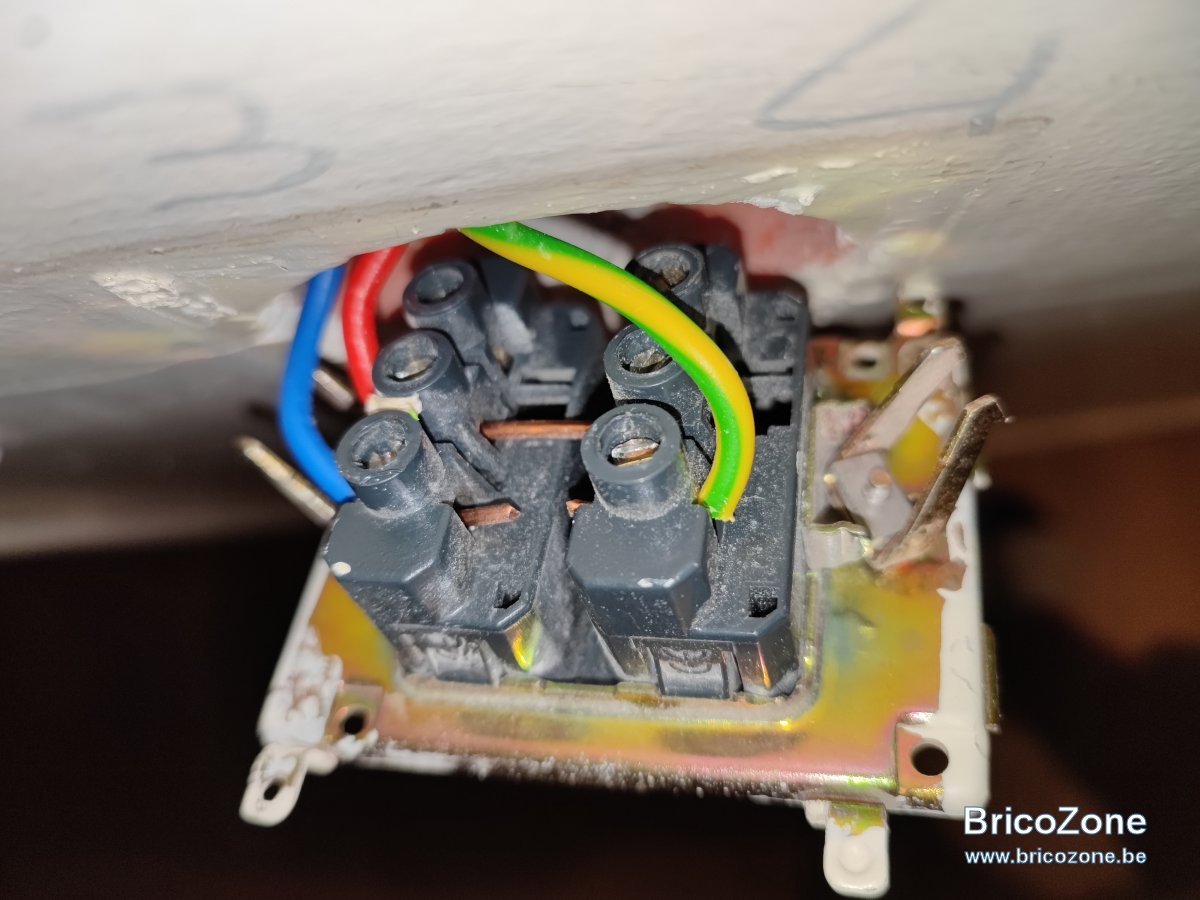

J'ai un interrupteur double (photo avec sur mur indiqué 3 et 4 + photo des branchements de l'intérieur de l'interrupteur) qui commande en principe du bouton 3 la lumière de notre salle de bain et du bouton 4 une ventilation mécanique toujours ds cette sdb.

Cependant, je n'arrive pas à refaire les branchements initiaux et à ce jour, avec les branchements actuels, lorsque l'on appuie sur l'interrupteur 3, cela allume la sdb et la ventilation mécanique en même temps.

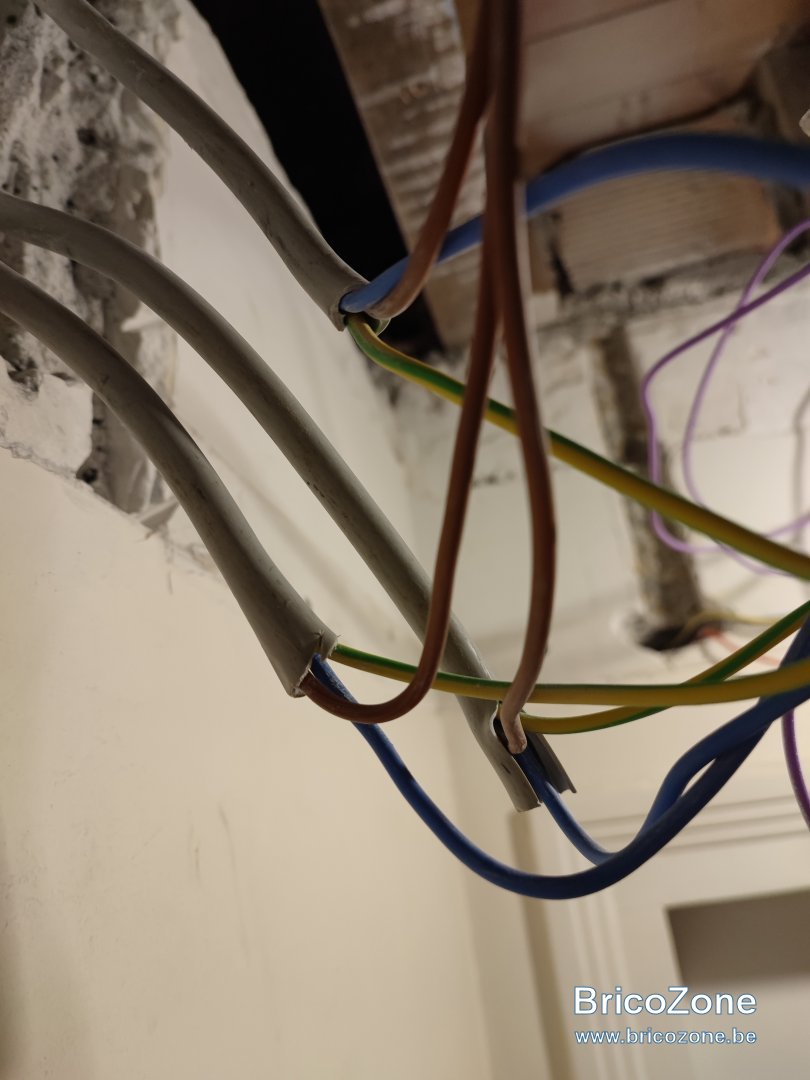

Une info complémentaire, la photo avec les 3 gaines grises qui incluent chacune un fil marron, un fil bleu et un fil jaune vert vont justement vers la sdb mais je n'arrive pas à savoir ce que l'une des 3 gaines alimente en plus de la lumière et ventilation.

Pourriez vous m'indiquer comment revenir au bouton " qui commande la lumière et le 4 la ventilation mécanique?

Merci



BG1000

• 28 Octobre 2021

• #2

On considère que chaque câble correspond à un circuit

identifier l'alimentation par cable
relier tout les vert jaune ensemble
Les bleu ensemble
Le brun de l'alim au commun de l'inter,
les brun de chaque câble à chaque sortie d'interrupteur.

Il est dangereux de raccorder un vert jaune à un interrupteur cela entraine la mise sous tension de carcasse métallique dans la sdb.

Il faut chercher la boite de dérivation et éventuellement tirer un fil ou un nouveau cable avec 3 fils actifs la terre ne pouvant être utilisé comme fil actif



Cory

• 28 Octobre 2021

• #3

Avant d'aller plus loin il faut absolument que le fil vert/jaune ne serve que uniquement de terre.



F

franfran78

• 28 Octobre 2021

• #4

Bonsoir à tous et merci mais étant un bricoleur mais pas éléctricien, j'ai qqles lacunes sur le sujet
Que voulez vous dire par identifier l'alimentation par cable? parlez vous du neutre et de la phase qui viennent du compteur général?
si c'est ça, c'est fait.

relier les vert jaune et bleu ensemble via des wagos, pas de soucis pour ça.

de plus vous dites brun de l'alim au commun de l'inter: brun= phase qui vient du compteur général? commun de l'inter: à quelle couleur de fil éléctrique cela correspond sur la photo du milieu?

enfin vous dites: les brun de chaque cable à chaque sortie d'interrupteur: je n'ai qu'un interrupteur (photo du milieu) qui commandait la vmc mécanique et la lumière de la sdb...à quel endroit donc sur l'interrupteur (cf photo) racccorder les 3 fils bruns des 3 cables?

Concernant la boite de dérivation, je refais tout donc elle est visible mais je repars sur des nlles bases...j'ai aujourd'hui réinstaller 2 autres circuits de va et vien sur un autre endroit du couloir mais je bute sur ce problème...d'où mon aide ici.



Cory

• 28 Octobre 2021

• #5

NE JAMAIS UTILISER LE FIL VERT/JAUNE POUR UN AUTRE USAGE QUE LA TERRE.
STRICTEMENT INTERDIT.
C'est la première chose à rectifier.



F

franfran78

• 28 Octobre 2021

• #6

bonsoir Cory,
Pouvez vous être plus explicite dans la 1ère chose à réctifier? je retire le vert jaune de l'interrupteur ? et si c'est bien cela je le remplace par quoi?
et ensuite?
Cdlt



Cory

• 28 Octobre 2021

• #7

Un fil de couleur vert/jaune ne peut en aucuns cas véhiculer une tension et ne peut servir que comme fil de terre.
Donc ce fil est à remplacer.



RobBZ

• 28 Octobre 2021

• #8

Effectivement c'est la première des choses, un vert jaune c'est uniquement pour la terre !



flashman

• 28 Octobre 2021

• #9

C'est toujours la phase (le brun) que l'on coupe.


Donc, on alimente l'interrupteur avec le brun venant du compteur, et, on branche les bruns des différents éléments que l'on veut allumer sur l'autre borne de l'interrupteur.
Un interrupteur double, c'est 2 interrupteurs simple, c'est tout (donc, on fait un pontage de l'alimentation si nécessaire, et, on branche l'autre élément sur l'autre interrupteur).


Le reste est branché par même couleur sur des wagos.



F

franfran78

• 28 Octobre 2021

• #10

donc en résumé:
- la phase (rouge) qui est sur l'interrupteur est à brancher au compteur
- les 3 bruns des 3 cables (3ème photo) sont à relier au fil bleu sur l'interrupteur
- les 3 bleus des 3 cables (3ème photo) sont à relier entre eux via 1 wago
- les 3 vert jaune des 3 cables (3ème photo) sont à relier entre eux via 1 wago

est ce la bonne manip?

et pour le vert jaune de l'interrupteur...je fais quoi avec ?



C

Court circuit

• 28 Octobre 2021

• #11

Bonjour
Le vert/jaune je crois c’est la terre si mes souvenirs sont bon

L’inspecteur m’a félicité pour le bon travail que j’avais fait de son temps 15,6 Ohm



F

franfran78

• 28 Octobre 2021

• #12

Bonsoir court circuit,
oui ok pour la terre mais faut il relier la terre de l'interrupteur avec le wago et les 3 vert jaune des 3 cables?
Cdlt



benoki

• 28 Octobre 2021

• #13

b* on est parti là...-



flashman

• 28 Octobre 2021

• #14

Appelez un électricien et ne touchez plus à rien niveau électricité... Ça vaut mieux...


L'électricité c'est dangereux.


A un moment, faut le dire.
Si on pose une question, faut être un minimum capable de comprendre la réponse...
Déjà, rien que le fait de demander comment brancher un interrupteur double... Un minimum de recherche, on trouve des centaines de schémas partout (schémas qui sont plus que certainement déjà dessinés sur l'interrupteur). Si on ne comprend déjà pas ça, vaut mieux ne toucher à rien.



Dernière édition: 28 Octobre 2021

F

franfran78

• 28 Octobre 2021

• #15

Merci pour vos conseils mais ceux là j'aurais pu largement m'en passer!
Ce n'est pas parce que l'on a pas fait 15 ans d'étude en éléctricité que l'on est incapable de chercher à comprendre et de trouver la solution à un problème.

Si l'on pose une question, c'est que l'on a pas la réponse NAN! et n'ayant pas votre degré d'intelligence, il m'arrive parfois de ne pas comprendre toutes les réponses que l'on me fait...d'autant plus ds un domaine qui m'intéresse mais dont je ne maitrise pas tout.

Pour votre information, l'interrupteur était branché comme cela auparavant et cela fonctionnait très bien mais en refaisant l’électricité, j'ai débranché certains fils et du coup je recherche à remettre cela au propre en mettant au passage les bonnes couleurs mais vu votre conseil ci-dessus qui se limite à appeler un éléctricien, il est certainement préférable de passer votre chemin concernant ce post.
bien à vous



LED3

• 28 Octobre 2021

• #16

On se calme.

Le mieux est de faire un beau dessin (schéma) de la situation en plus des photos. Cela évitera les réponses qui font peur. (D'où le conseil de s'arrêter là).

Et surtout faire attention au conseil de personne qui frise le record de passage d'OA ou de consuel pour les français.



Cory

• 28 Octobre 2021

• #17

On peu aider, donner des conseils, vérifier un schéma, mais il faut un minimum de connaissances car notre vocation n'est pas de donner des cours .
Déjà au départ avec un fil qui est interdit dans cet usage personnellement je ne cautionnerais pas cette installation si vous ne faite pas d'abord ce qu'on vous conseille.



perenoel123

• 28 Octobre 2021

• #18

COMME CELA A ETE ECRIT PLUSIEURS FOIS STICTEMENT INTERDIT D UTILISER LE JAUNE VERT POUR AUTRE CHOSE QUE LA TERRE.CELUI QUI A FAIT CE RACCORDEMENT EST UN CRIMINEL.
Et comme l a écrit @flashman si vous ne comprenez rien aux bases de l'électricité il est préférable pour votre sécurité de faire appel a un pro.



C

Court circuit

• 28 Octobre 2021

• #19

Hello

Débranche le fil vert/jaune et essaie si ça fonctionne toujours.



F

franfran78

• 28 Octobre 2021

• #20

Re,
Led3:

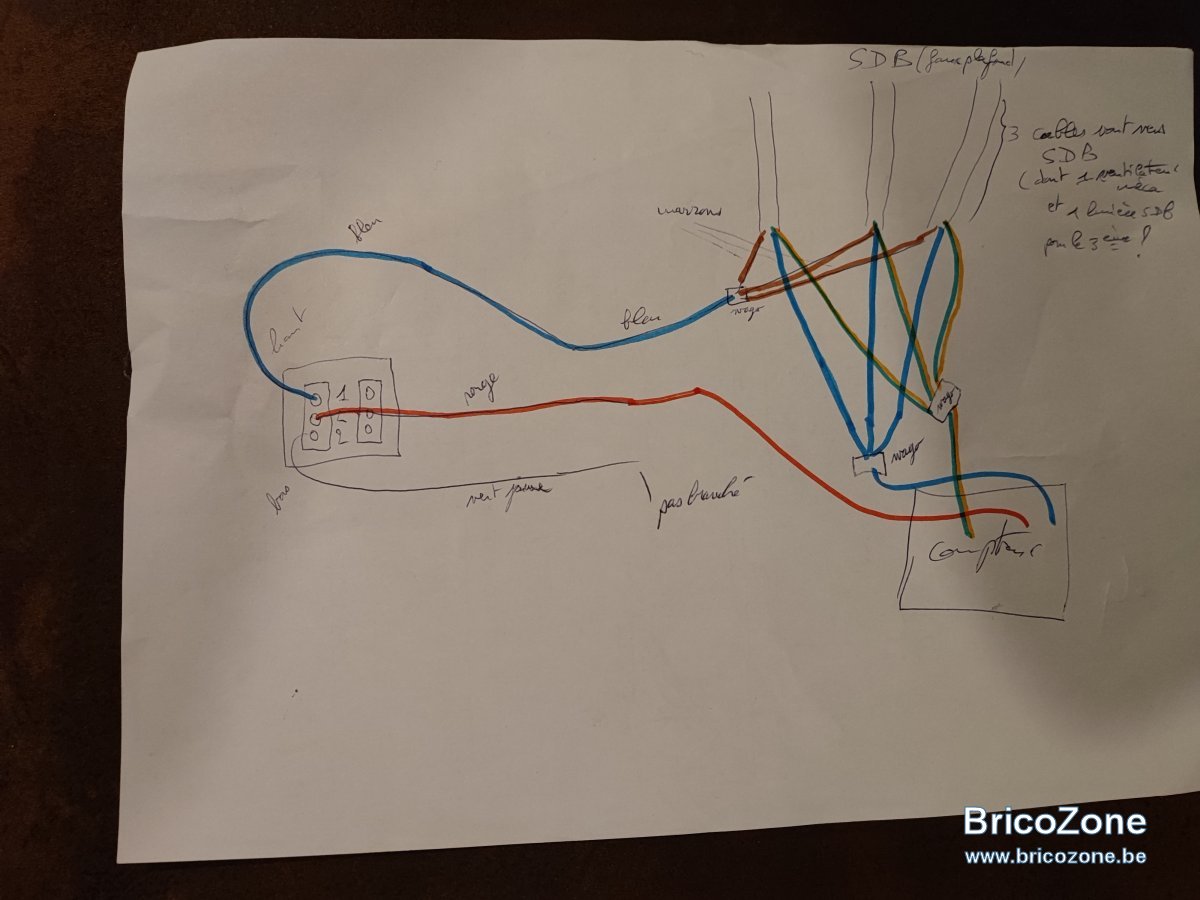

Je n'avais pas pensé à un dessin...que voici...
Pour info:
- j'ai déplacé le fil de terre qui était sur le 1 et l'ai mis sur le 2...par contre, il est en attente à l'autre bout
- actuellement, l'interrupteur de gauche allume et éteint la lumière de la sdb MAIS également le ventilateur mécanique
- je ne sais à quoi correspond le 3ème cable qui vient de la sdb

et mon objectif est de revenir comme avant en l'occurence:
interrupteur de gauche = lumière sdb
interrupteur de droite= ventilateur mécanique
