Comment représenter ceci sur schéma unifilaire ?

Herbais · 22 Avril 2023

Bonjour.

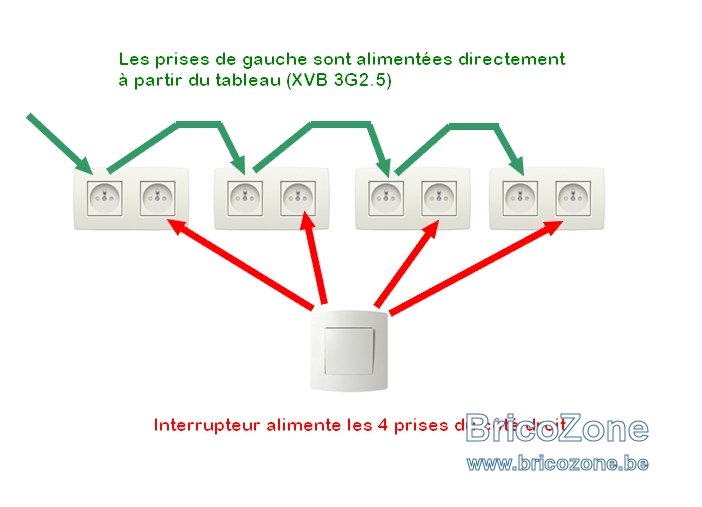

Sur un disjoncteur 20A, j'ai 4 doubles prises horizontales.
Chaque prise de gauche est alimentée directement par un XVB 3G2.5 (en vert sur les dessins).
Les 4 prises de droite sont alimentées à la demande via un interrupteur (en rouge sur les dessins).
Questions:

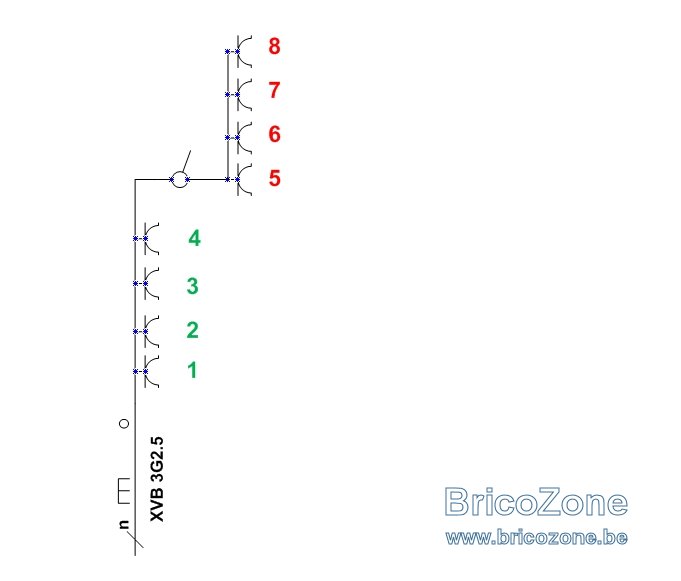

1/ Mon schéma unifilaire est-il correct ?
2/ Cette configuration compte-elle pour 8 points ou 4 points ?
Merci beaucoup.

Cory · 22 Avril 2023

Chaque bloc de 2 prises compte pour 1 point.
Donc ici vous avez 5 points au total.
Il ne fait pas oublier l'interrupteur.

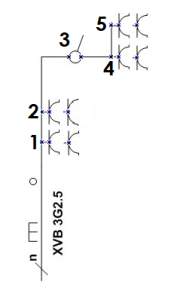

Je dessinerais comme ceci mais avec une meilleure présentation.

ultraplex462 · 22 Avril 2023

Présence d'un interrupteur (limité à 16A) dans le circuit.
Questions:
1) Est-ce considéré comme un point lumineux ?
2) Ne devrait-on pas limiter le disjoncteur à 16A ?

Cory · 22 Avril 2023

1) Est-ce considéré comme un point lumineux ?
Un interrupteur compte pour un point.
2) Ne devrait-on pas limiter le disjoncteur à 16A ?
Oui, bien sûr, bonne remarque.

Herbais · 22 Avril 2023

Cory a dit:
Chaque bloc de 2 prises compte pour 1 point.
Donc ici vous avez 5 points au total.
Il ne fait pas oublier l'interrupteur.
Je dessinerais comme ceci mais avec une meilleure présentation.
Voir la pièce jointe 137303

Merci pour votre réponse.
Cependant, j'ai l'impression que sur votre schéma, l'interrupteur alimente 2 blocs de 2 prises.

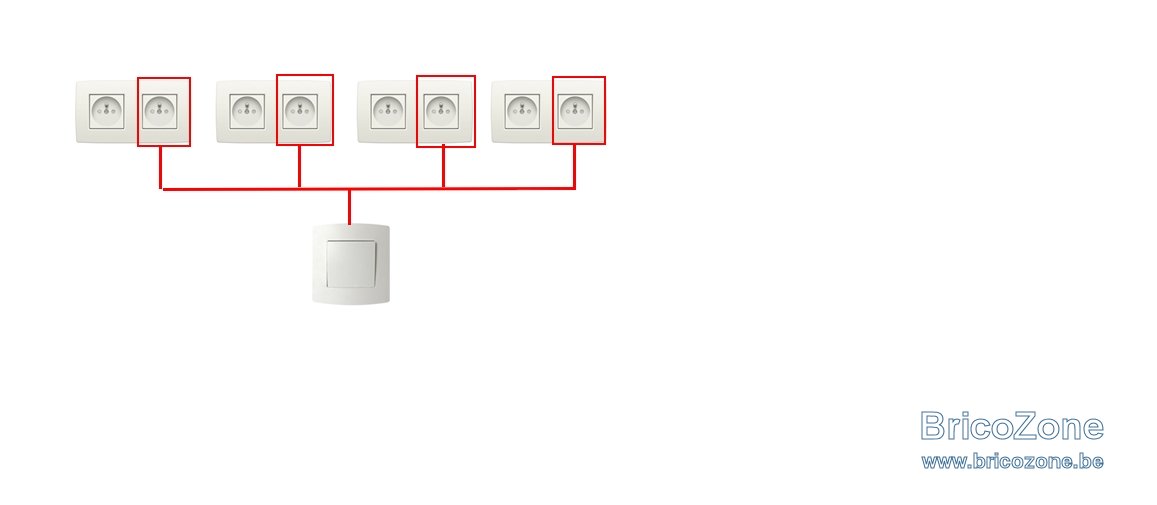

Alors qu'en situation, l'interrupteur alimente la prise de droite de chacun des 4 blocs de 2 prises.
Qu'en pensez-vous ?
Merci.

Herbais · 22 Avril 2023

ultraplex462 a dit:
Présence d'un interrupteur (limité à 16A) dans le circuit.
Questions:
1) Est-ce considéré comme un point lumineux ?
2) Ne devrait-on pas limiter le disjoncteur à 16A ?

Bien vu: il faut un disjoncteur de 16A.

Cory · 22 Avril 2023

Herbais a dit:
Cependant, j'ai l'impression que sur votre schéma, l'interrupteur alimente 2 blocs de 2 prises.
Alors qu'en situation, l'interrupteur alimente la prise de droite de chacun des 4 blocs de 2 prises.
Qu'en pensez-vous ?
Merci.

Ce qui change tout et vous fait 9 points, donc pas bon.

Herbais · 22 Avril 2023

Cory a dit:
Ce qui change tout et vous fait 9 points, donc pas bon.

C'est ce que je pensais. Voir post 1 où j'avais compté 8 points (en oubliant l'interrupteur, donc 9 points): pas bon comme vous dites.
Je vais devoir supprimer cet interrupteur et remettre les 4 prises de droite en traditionnel.
J'aurai alors 4 blocs de 2 prises : 4 points.
Et je pourrai conserver mon disjoncteur de 20A.
Encore merci d'avoir pris le temps.

ultraplex462 · 22 Avril 2023

Donc:
1 interrupteur qui alimente 1 lampe = 1 point
1 interrupteur qui alimente 1 prise = 2 points

?

Wark · 22 Avril 2023

Quel était ce montage ? Pourquoi ?

flashman · 22 Avril 2023

Un interrupteur, c'est juste une commande... Ce n'est pas ça qui détermine si c'est un point ou pas, c'est l'ensemble.

On peut avoir 50 interrupteurs qui commandent la même prise ou un ensemble de lampes, ça reste un point.

Un interrupteur qui commande une prise, c'est un point, pas 2.

Et le schéma, c'est 8 points, pas 9.

Michel3 · 22 Avril 2023

Ah ! Zut alors ....
Je viens de tout modifier !

Herbais · 22 Avril 2023

Wark a dit:
Quel était ce montage ? Pourquoi ?

La raison de ce montage est simple : il s'agit d'une chambre.
On branche une lampe de chevet "allumée" sur une prise commandée par l'interrupteur.
Quand on entre dans la chambre, on allume l'interrupteur prise : la lampe de chevet s'allume.
On se couche, on éteint la lampe de chevet et dodo.
Le matin, on allume la lampe de chevet et en sortant de la chambre, on éteint l'interrupteur.
Comme il y a 4 prises sur interrupteur aux 4 coins de la chambre, on met le lit où on veut, on a toujours accès au système, contrairement au système "tirette" qui est placé à un endroit, une fois pour toutes.
Voilà pour l'explication.
Merci.

Herbais · 22 Avril 2023

ultraplex462 a dit:
Donc:
1 interrupteur qui alimente 1 lampe = 1 point
1 interrupteur qui alimente 1 prise = 2 points

?

Je me suis posé la même question.
Si quelqu'un a une explication.
Quelle raison technique explique cela ?
merci.

Edmaison · 23 Avril 2023

Herbais a dit:
Je me suis posé la même question.
Si quelqu'un a une explication.
Quelle raison technique explique cela ?
merci.

RGIE a dit:
Pour le schéma unifilaire (figure 3.1.): Chaque circuit élémentaire est identifié par une lettre
majuscule de l'alphabet. Chaque point lumineux, chaque socle de prise de courant et chaque unité de commande sont identifiés par un numéro donnant l'ordre dans lequel on rencontre ces éléments dans le circuit élémentaire en partant du dispositif de protection contre les surintensités, situé en amont du circuit. La tension et la nature du courant sont mentionnées sur le schéma unifilaire.

Puis

RGIE a dit:
Le nombre de socles de prise de courant simples ou multiples est limité à huit par circuit terminal.
Les circuits alimentant les appareils d’éclairage sont au moins au nombre de deux circuits distincts pour
les unités d’habitation qui comprennent plus de deux locaux et/ou emplacements.
Certains circuits peuvent alimenter simultanément des socles de prise de courant, des appareils
d’éclairage et d’autres appareils fixes, à l’exception des appareils fixes des circuits dédiés et visés dans la sous-section 5.2.1.2. Les prescriptions applicables à ces circuits sont celles relatives aux circuits alimentant des socles de prise de courant, un appareil fixe ou un ensemble d’appareils fixes commandé par un appareil de manœuvre commun étant assimilé à un socle de prise de courant.

Michel3 · 23 Avril 2023

Dans le texte du Livre 1 RGIE du 1/6/2020.
Page 51 / section 3.1.2
"chaque unité de commande" n'est pas indiqué......

Et un peu plus loin pour le plan de position :
" Chaque interrupteur est identifié par la lettre du circuit dans lequel il se trouve et
le numéro d'ordre du point lumineux ou de l'appareil qu'il commande "

Michel3 · 23 Avril 2023

Cette partie de texte a été modifiée dans la version 2023 ......
En vert dans le texte publié.
"organe de commande" a été remplacé par "unité de commande"
Pour le plan de position figure 3.2 :
"Chaque interrupteur " a été modifié par "chaque interrupteur et chaque unité de commande"
Il faudrait donc comprendre qu'un interrupteur n'est pas la même chose qu' une "unité de commande".

PS/
Edmaison, préviens lorsque tu édites, sinon on ne va plus rien y comprendre !

Michel3 · 23 Avril 2023

La vie est belle !
Cory et Flashman ont donc tous les deux raisons !
Ce n'est que de la sémantique .....

ultraplex462 · 23 Avril 2023

Nouveau
La vie est belle !
Cory et Flashman ont donc tous les deux raisons !
Ce n'est que de la sémantique .....

En terme compréhensible par tout le monde, et comme Cory et Flashman sont en désaccord sur ce sujet:
1 interrupteur qui alimente 1 lampe = 1 point
1 interrupteur qui alimente 1 prise = 2 points
C'est juste ou pas ?

Cory · 23 Avril 2023

1 interrupteur qui alimente 1 lampe = 1 point
A modifier par : un ou plusieurs interrupteurs qui alimente un nombre indéterminé de points lumineux = un point.
1 interrupteur qui alimente 1 prise = 2 points
