- #21
Sur ce point, Cory et Flashman ne disent pas la même chose.
Quand Michel3 dit que Cory et Flashman ont tous les deux raison, c'est sur quoi ?
Comment représenter ceci sur schéma unifilaire ?
- Electricité - Electricité générale
- Auteur du sujet Herbais
- Date de début
Sur ce point, Cory et Flashman ne disent pas la même chose.
Quand Michel3 dit que Cory et Flashman ont tous les deux raison, c'est sur quoi ?
- #22
Bonjour.
Ce qui m'ennuie dans cette histoire, c'est l'absence d'explication technique / ou de sécurité.
Pourquoi
1 inter + 1 lampe = 1 point.
1 inter + 1 prise = 2 points.
Si le RGIE le veut ainsi, il doit y avoir une raison. Laquelle ???
Ce n'est pas gratifiant d'appliquer un règlement sans en comprendre l'esprit.
Bàv.
Ce qui m'ennuie dans cette histoire, c'est l'absence d'explication technique / ou de sécurité.
Pourquoi
1 inter + 1 lampe = 1 point.
1 inter + 1 prise = 2 points.
Si le RGIE le veut ainsi, il doit y avoir une raison. Laquelle ???
Ce n'est pas gratifiant d'appliquer un règlement sans en comprendre l'esprit.
Bàv.
- #23
Pour moi c'est très clair, un ou plusieurs interrupteurs qui alimente un nombre indéterminé de points lumineux = un point.
Parce que c'est immuable tandis que sur une ou plusieurs prises commandées par un interrupteur on peu y placer ce que l'on veut, tel qu'une lampe de chevet ou un chauffage électrique.
Ce qui change fondamentalement le circuit.
Parce que c'est immuable tandis que sur une ou plusieurs prises commandées par un interrupteur on peu y placer ce que l'on veut, tel qu'une lampe de chevet ou un chauffage électrique.
Ce qui change fondamentalement le circuit.
- #24
J'ai participé à une installation électrique où un interrupteur coupait toutes les prises et l'éclairage, via un contacteur.
Le circuit me semble bancal, hormis son aspect pas pratique (une lampe est éteinte on ne sait quels interrupteurs faire fonctionner).
La charge des prises est inconnue et on manœuvre un bête interrupteur.
Un peu de poussière risque de faire charbonner un interrupteur, il faut adapter le pouvoir de coupure aux charges possibles.
Le circuit me semble bancal, hormis son aspect pas pratique (une lampe est éteinte on ne sait quels interrupteurs faire fonctionner).
La charge des prises est inconnue et on manœuvre un bête interrupteur.
Un peu de poussière risque de faire charbonner un interrupteur, il faut adapter le pouvoir de coupure aux charges possibles.
- #25
Une prise= 1 point.
2 prises = 2 points
Un inter -> 2 prises = 2 points
Un inter -> 2 prises + éclairage= 2 points
2 inter --> 2 prises = 2 points.
2 inter -> 1 prise + éclairage= 1 point
8 points=le max sur un même disjoncteur
- #26
Une prise= 1 point. 1 point
2 prises = 2 points 1 point ou 2 points
Un inter -> 2 prises = 2 points 2 points ou 3 points
Un inter -> 2 prises + éclairage= 2 points 3 points ou 4 points
2 inter --> 2 prises = 2 points. 4 points
2 inter -> 1 prise + éclairage = 1 point 4 points
Selon que :
2 prises = 1 point si issues du même disjoncteur et recouvertes par la même plaque.
2 prises = 2 points si issues ou non du même disjoncteur et non recouvertes par la même plaque.
1 interrupteur = 1 point.
2 prises = 2 points 1 point ou 2 points
Un inter -> 2 prises = 2 points 2 points ou 3 points
Un inter -> 2 prises + éclairage= 2 points 3 points ou 4 points
2 inter --> 2 prises = 2 points. 4 points
2 inter -> 1 prise + éclairage = 1 point 4 points
Selon que :
2 prises = 1 point si issues du même disjoncteur et recouvertes par la même plaque.
2 prises = 2 points si issues ou non du même disjoncteur et non recouvertes par la même plaque.
1 interrupteur = 1 point.
- #27
Mais.... entre cette partie du texte mise en ligne par Edmaison avant qu'il ne l'édite,
la version du RGIE de 2020 et maintenant celle de 2023, il y a trois versions différentes .....
Cory, ne m'en veux pas si je pinaille, mais avec la première version je croyais que tu avais raison, avec la seconde et la troisième il me semble que la position de Flashman correspond mieux au texte.
Ici le problème était que l'on était limite sur le nombre des 8 points, dans un autre cas de figure on pourrait s'en foutre ....
Seule la numérotation est un peu différente et dans ta solution le schéma est d'ailleurs
beaucoup plus clair.
la version du RGIE de 2020 et maintenant celle de 2023, il y a trois versions différentes .....
Cory, ne m'en veux pas si je pinaille, mais avec la première version je croyais que tu avais raison, avec la seconde et la troisième il me semble que la position de Flashman correspond mieux au texte.
Ici le problème était que l'on était limite sur le nombre des 8 points, dans un autre cas de figure on pourrait s'en foutre ....
Seule la numérotation est un peu différente et dans ta solution le schéma est d'ailleurs
beaucoup plus clair.
- #28
--> un va et vient pour 1 prise de courant (ou 2, ou " ensemble d’appareils fixes" ), c'est 2 inter et une prise, mais un seul point
- #29
Un interrupteur c'est juste une commande... C'est de la logique...
Et 2 prise et un éclairage commandé par un même interrupteur, c'est 3 points. La lampe compte évidemment comme pour n'importe quel point.
Et 2 prise et un éclairage commandé par un même interrupteur, c'est 3 points. La lampe compte évidemment comme pour n'importe quel point.
- #30
Si on devait compter un interrupteur comme un point, une lampe commandée par un interrupteur ferait 2 points, pas 1...
- #32
Ben non... Le numéro est le même pour l'interrupteur et la/les lampe(s)... ou la première prise commandée par celui-ci.
C'est l'ensemble qui compte, c'est logique.
Si on parle de "point lumineux" et de prises, ce n'est pas pour rien...
Un interrupteur, c'est une commande... Ça n'influe en rien le nombre de points. Que l'on ait 1 ou 50 interrupteur qui commande la même lampe, ça reste un point. On mettrait une horloge m, un système sans-fil ou une domotique en //, si ça commande la même chose, ça reste 1 point, c'est une commande.
C'est l'ensemble qui compte, c'est logique.
Si on parle de "point lumineux" et de prises, ce n'est pas pour rien...
Un interrupteur, c'est une commande... Ça n'influe en rien le nombre de points. Que l'on ait 1 ou 50 interrupteur qui commande la même lampe, ça reste un point. On mettrait une horloge m, un système sans-fil ou une domotique en //, si ça commande la même chose, ça reste 1 point, c'est une commande.
Dernière édition:
- #33
Logique ...
- #34

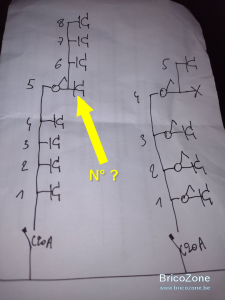

Juste pour savoir ?
- #35
Ben n°5, c'est marqué, c'est la commande.......... C'est logique quand on voit la ligne à côté....
Allez, c'est la base ça.
Allez, c'est la base ça.
- #36
Sinon, un interrupteur qui commande une lampe, c'est 2 points...? Et 3 interrupteurs pour une lampe, c'est 4 points...?
Que ce soit une lampe ou une prise, ça ne change rien. Un point, c'est un point. On parle de prise et de point lumineux, pas d'interrupteur. Le rgie est très clair.
RGIE
Le nombre de prises simples ou multiples est limité à 8 par circuit. Dans les circuits mixtes
(prises et éclairage), tout point lumineux est assimilé à une prise. Par «point lumineux», il faut
comprendre un ou plusieurs luminaires commandés simultanément.
Que ce soit une lampe ou une prise, ça ne change rien. Un point, c'est un point. On parle de prise et de point lumineux, pas d'interrupteur. Le rgie est très clair.
RGIE
Le nombre de prises simples ou multiples est limité à 8 par circuit. Dans les circuits mixtes
(prises et éclairage), tout point lumineux est assimilé à une prise. Par «point lumineux», il faut
comprendre un ou plusieurs luminaires commandés simultanément.
- #37
J'irai même plus loin, juste pour tendre le bâton, mais les "6,7,8" devraient compter pour 1 seul point, "5", et indiquer la limitation du circuit a " 16/x Ampère " (x= le nombre de prises) sur chacune des prises derrière l'interrupteur.
-> Un interrupteur "classique" 10/16A ne pouvant pas couper une charge nominal de ces "x" prises
- #38
Non, ce sont des prises séparées... Qu'elle soit commandée ou non, une prise reste une prise.
- #39

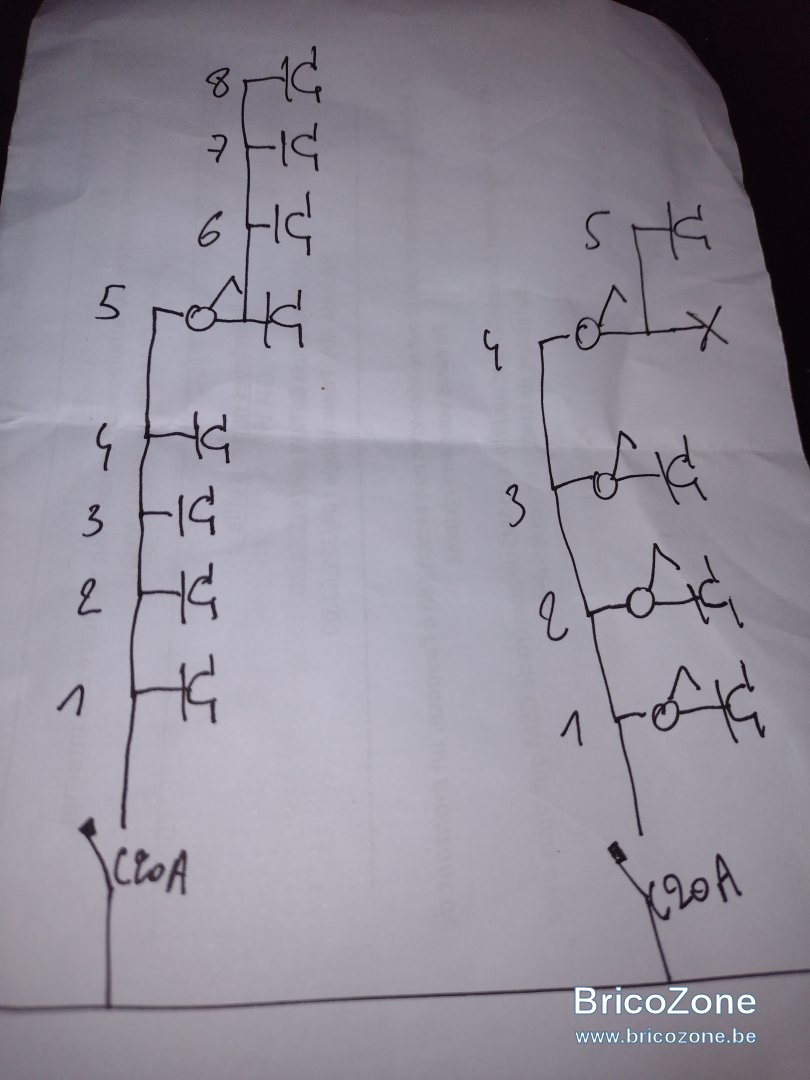

Et le même schéma en remplaçant les prises par des lampes après les interrupteurs ? La numérotation s'arrêterait à 5 sur le dessin de gauche et à 4 sur le dessin de droite ?
