Comment représenter ceci sur schéma unifilaire ?

flashman

• 24 Avril 2023

• #41

Ben oui, ça s'arrêterait à 5... C'est un groupe de lampes commandées par le même interrupteur.

Une prise qu'elle soit commandées ou non reste une prise.

Sinon, on met un interrupteur, on met autant de prises qu'on veut...? La limite des 8 points n'a plus de sens dans ce cas. Et on ne préciserait pas qu'un point lumineux est assimilé à une prise dans un circuit mixte...

Les différentes versions ne changent strictement rien au sens, ça a toujours été comme ça.
Franchement, juste dis en passant, je ne comprend même pas que l'on puisse avoir cette discussion (je ne parle pas de la question de base, ça, c'est légitime pour un novice de se la poser... Je parle de la discussion dans son ensemble).



Dernière édition: 24 Avril 2023

Cory

• 25 Avril 2023

• #42

flashman a dit:

Ben oui, ça s'arrêterait à 5... C'est un groupe de lampes commandées par le même interrupteur.

Une prise qu'elle soit commandées ou non reste une prise.

Sinon, on met un interrupteur, on met autant de prises qu'on veut...? La limite des 8 points n'a plus de sens dans ce cas. Et on ne préciserait pas qu'un point lumineux est assimilé à une prise dans un circuit mixte...

Les différentes versions ne changent strictement rien au sens, ça a toujours été comme ça.
Franchement, juste dis en passant, je ne comprend même pas que l'on puisse avoir cette discussion (je ne parle pas de la question de base, ça, c'est légitime pour un novice de se la poser... Je parle de la discussion dans son ensemble).

Cliquez pour agrandir...

Donc ma question du #34 reste ouverte.
Quel n° pour cette prise, 5 avec l'interrupteur ou autre ?



flashman

• 25 Avril 2023

• #43

J'ai répondu et expliqué juste avant........ et c'est marqué en prime........



Cory

• 25 Avril 2023

• #44

Bon, moi je vois un numéro sur l'interrupteur mais pas sur la prise



flashman

• 25 Avril 2023

• #45

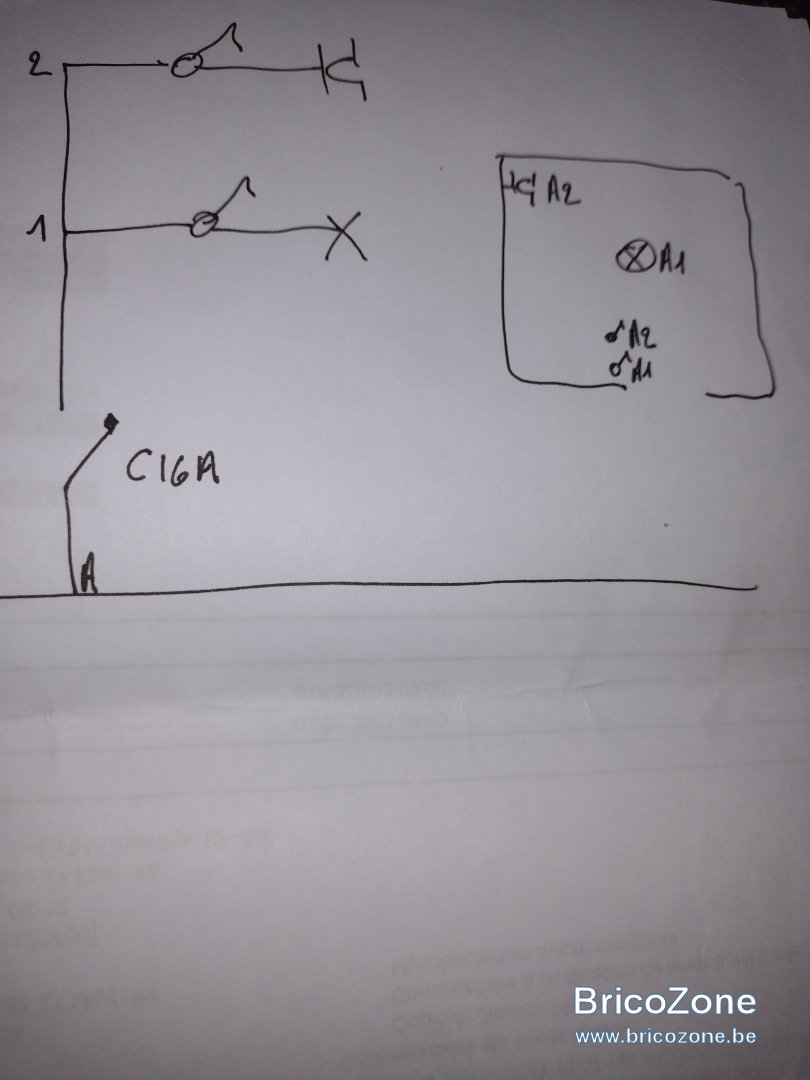

Si je met un interrupteur commandant une lampe, ils n'ont pas la même dénomination......?

Suffit de regarder le schéma à côté pour voir que c'est logique.



Cory

• 25 Avril 2023

• #46

Extrait de #41 :
Une prise qu'elle soit commandées ou non reste une prise.
Et on ne préciserait pas qu'un point lumineux est assimilé à une prise dans un circuit mixte...
Ou alors vous ne numérotez pas les prises après l'interrupteur, 6, 7 et 8 ?
Si celle-la vous numérotez, pourquoi pas celle marquée d'une flèche ?



Cory

• 25 Avril 2023

• #47

Pourquoi venir avec un schéma qui n'a rien à voir avec la question ?
Je parle de votre schéma au #33



flashman

• 25 Avril 2023

• #48

Le schéma répond à la question de lui-même... Si vous ne comprenez pas ça, ça ne sert même à rien d'insister...



Cory

• 25 Avril 2023

• #49

Mais toujours pas de réponse à ma question
Donc 6, 7 et 8 ne devrait pas être numérotées ?
Ou celle sans n° devrait l'être ?
Là il me semble que c'est vous qui ne comprenez pas la question.
Autrement dit, après l'interrupteur je vois 4 prises, pourquoi y en a t-il une sans numéro ?



flashman

• 25 Avril 2023

• #50

Elles ont toutes un numéro... Comme sur mon dernier schéma. Faut mettre des lunettes et relire le rgie...



flashman

• 25 Avril 2023

• #51

Si on suit ce que vous dites, une lampe commandée par 4 interrupteurs, c'est 5 points? Et les interrupteurs n'ont pas la même numérotation que la lampe...?



Cory

• 25 Avril 2023

• #52

Je ne parle pas de lampes, je ne parle pas de votre dernier schéma qui n'a rien à voir avec ma question, je ne parle pas de votre interprétation, je pose une question qui me semble simple mais apparemment compliquée pour vous :
Donc 6, 7 et 8 ne devrait pas être numérotées ? oui - non(*)
Ou celle sans n° devrait l'être ? oui - non(*)
Et concerne votre schéma au #33
Il n'y a pas de honte à dire je ne sais pas plutôt que venir avec d'autres arguments qui n'ont rien à voir avec ma question.
(*) Pour vous aider c'est facile il suffit de barrer la mention inutile à chacun des deux points



flashman

• 25 Avril 2023

• #53

Elles ont toutes un numéro... La commande a toujours la même numérotation que ce qu'il commande. Comme A1 et A2 du dernier schéma.


Un interrupteur est juste une commande...! (Comme une domotique, une horloge, un télérupteur, etc,...).


C'est si simple pourtant... J'abandonne... (De toute façon, ce n'est pas comme si on m'avait opposé des arguments...).



Dernière édition: 25 Avril 2023

Cory

• 25 Avril 2023

• #54

Vraiment c'est d'un triste, toujours pas moyen d'avoir une réponse claire
Donc 6, 7 et 8 ne devrait pas être numérotées ? oui - non(*)
Ou celle sans n° devrait l'être ? oui - non(*)

(*) Pour vous aider c'est facile il suffit de barrer la mention inutile à chacun des deux points

Je demande simplement un OUI ou un NON à chacun de ces deux points et pas d'autres commentaires.
C'est pas difficile quand même ???



Edmaison

• 25 Avril 2023

• #55

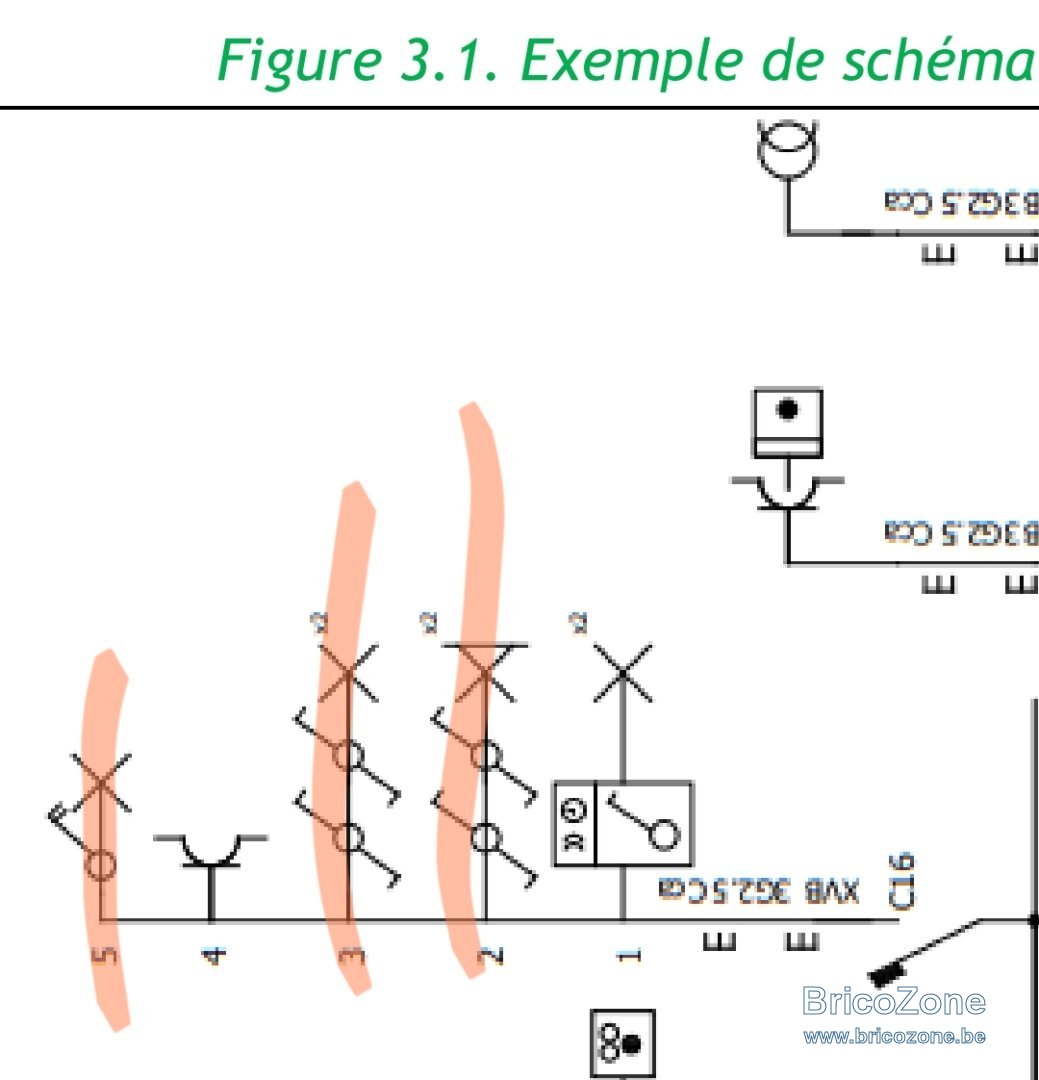

Aller, un p'tit extrait du RGIE pour mettre tout le monde d'accord (ou pas)



Cory

• 25 Avril 2023

• #56

D'accord avec votre schéma interrupteurs et points lumineux, mais Flashman ne répond toujours pas à ma question et concernant le schéma au point #45.



Edmaison

• 25 Avril 2023

• #57

Cf "mon interprétation" au #37

Pour moi, après l'interrupteur "5" , ça ne compte pas pour un point, mais il faut avoir des prescriptions pour limiter l'usage des prises.

Toujours est-il que l'interrupteur seul ne compte pas pour un point

Sous-section 5.3.3.2. Commande fonctionnelle
a. Généralités
Un dispositif de commande est placé en amont de machines, appareils ou canalisations électriques dont on peut être appelé à établir ou à interrompre l’alimentation indépendamment des autres parties de l'installation.

..
f. Circuits de commande
Les circuits de commande sont conçus et réalisés de manière à ne pas compromettre la sécurité des
personnes et la protection efficace du matériel contre les conséquences d’un défaut d’appareillage.

Cliquez pour agrandir...



Cory

• 25 Avril 2023

• #58

Mais enfin, pas moyen d'avoir une réponse claire à une question claire ?
Elle est pourtant simple ma question,
Donc 6, 7 et 8 ne devrait pas être numérotées ? oui - non(*)
Ou celle sans n° devrait l'être ? oui - non(*)
Je ne demande qu'un oui ou un non, pas de démonstrations ou articles ou encore moins des schémas qui n'ont rien à voir.



Edmaison

• 25 Avril 2023

• #59

6/7/8 ne devraient pas être numérotés, mais par contre avoir une mention type "limité a 5A" et/ou "max 16A" sur l'interrupteur



Cory

• 25 Avril 2023

• #60

Merci, voila quand même une réponse.
Et Flashman n'a pas su répondre à une question aussi simple ???
