Compteur d'energie global, des retours?

  • #102
Pfouaaa le malade!!!

Deja que je me disais que je virais geek du monitoring mais suis un enfant de coeur a cote de ce gars la!

  • #103
jeanphi500;249758 a dit:
Pfouaaa le malade!!!

Deja que je me disais que je virais geek du monitoring mais suis un enfant de coeur a cote de ce gars la!
Cliquez pour agrandir...

c'est un peu extreme....meme le pese-personne et la chasse du WC....
---
Today 10:21:45 - Hall Toilet 6.5 Liter Off (00:00:01)
Today 10:21:44 - Hall Toilet 6.5 Liter On
---

Dernière édition par un modérateur:
  • #104
les toilettes, il pèse à l'entrée ou à la sortie? :s

  • #105
Le plus fort.. c'est que ce sont tous les 'gadgets' monitoring, pc, hd, webcams, détecteurs et autres en tout genres qui consomment le plus !! :-D

C'est sympa mais là, c'est de la parano.. 8-|

  • #106
Effectivement, quand on en arrive a monitorer tout ça, je pense que le problème se rapproche plus de la psychiatrie que de la technologie ;-)
Pour ma part, j'ai déjà la consommation de gaz en temps réel (encore plus simple que le capteur optique, un capteur magnétique comme ceux pour les fenêtres, beaucoup de compteurs de gaz sont conçus pour en être équipé, d'ailleurs celui de bwired.nl aussi, la petite encoche au dessus des chiffres). Je mesure également la consommation du boiler sanitaire (détection de courant sur l'arrivée électrique, totalisation de la durée de chauffage et multiplication par la puissance de la résistance).
Pour le compteur électrique, je n'ai pas autant de chance. Triphasé sans neutre, compteur dans un gros boitier en plexi à peine assez translucide pour relever l'index, mais certainement pas pour utiliser un capteur optique sur la bande noire du disque. J'attends avec impatience le remplacement des compteurs par une variante plus intelligente (il y a une directive européenne en ce sens je pense, mais avant qu'ils se bougent le c.. au niveau des gestionnaires de réseau ça risque de prendre encore du temps).

Jean-François

  • #107
jef2000;250106 a dit:
Pour le compteur électrique, je n'ai pas autant de chance. Triphasé sans neutre, compteur dans un gros boitier en plexi à peine assez translucide pour relever l'index, mais certainement pas pour utiliser un capteur optique sur la bande noire du disque. J'attends avec impatience le remplacement des compteurs par une variante plus intelligente (il y a une directive européenne en ce sens je pense, mais avant qu'ils se bougent le c.. au niveau des gestionnaires de réseau ça risque de prendre encore du temps).
Cliquez pour agrandir...

J'avoue que j'ai du un peu chipoter aussi pour le compteur electrique: j'ai un double boitier donc bonjour les reflexions parasites. Au final environ 3 cm entre le disque d'1mm et le capteur donc pas evident non plus de detecter la ligne.

Pour le gaz, le 0 est entierement (rempli) argente, donc tres facile.

J'envisage de mesurer la consommation d'eau pour voir:
-proportion eau chaude/eau froide....(je n'en ai aucune idee)
-volume d'eau de pluie (aucune idee non plus)

Par contre c'est plus intrusif comme mesure. J'ai regarde un peu les compteurs qui emettent aussi des impulsions mais ca tourne dans les 60-70EUR/piece...vu qu'il m'en faut 3... si vous avez des references produits a partager...

  • #108
Comme toi, je pense que pour avoir la mesure la plus simple et la plus coherente, il faudrait ajouter un compteur avec une sortie impulsions.

Ensuite, un module type consospy.
Mais je le trouve assez onereux...

  • #109
jeanphi500;250139 a dit:
Comme toi, je pense que pour avoir la mesure la plus simple et la plus coherente, il faudrait ajouter un compteur avec une sortie impulsions.

Ensuite, un module type consospy.
Mais je le trouve assez onereux...
Cliquez pour agrandir...

Clairement trop cher! La sortie a impulsions est la plus facile a traiter: je compte les relier a mon systeme existant (elec+gaz): un micro-controleur avec connexion Ethernet pour 50EUR environ.
...Oui avec 2-3 heures de programmation mais ca vaut vraiment l'effort...

  • #110
fdreno;250126 a dit:
Pour le gaz, le 0 est entierement (rempli) argente, donc tres facile.
Cliquez pour agrandir...
Mesurer la consommation avec un capteur optique n'est pas forcément aussi simple que ça en à l'air. J'avais mis en place ce système avant de me rendre compte que mon compteur possédait un emplacement pour contact magnetique (reed contact). ça marchait pas mal mais j'ai remarqué que lorsque le compteur s'arrête de tourner avec le chiffre argenté a moitié devant le capteur, il arrive que la sortie donne des impulsions alors qu'il n'y a pas de consommation. Bien sûr, on peut toujours filtrer le signal ou mettre un hysteresis. Avec le contact magnétique aucun souci. Juste quelques minutes d'ajustement car j'ai utilisé le premier qui me tombait sous la main plutôt que celui prévu par le fabricant du compteur (qui lui s'installe en moins de 2 secondes)


Quelqu'un aurait une référence pour un compteur d'eau avec sortie impulsion pas trop cher?

Jean-François

  • #111
jef2000;250169 a dit:
Mesurer la consommation avec un capteur optique n'est pas forcément aussi simple que ça en à l'air. J'avais mis en place ce système avant de me rendre compte que mon compteur possédait un emplacement pour contact magnetique (reed contact). ça marchait pas mal mais j'ai remarqué que lorsque le compteur s'arrête de tourner avec le chiffre argenté a moitié devant le capteur, il arrive que la sortie donne des impulsions alors qu'il n'y a pas de consommation. Bien sûr, on peut toujours filtrer le signal ou mettre un hysteresis. Avec le contact magnétique aucun souci. Juste quelques minutes d'ajustement car j'ai utilisé le premier qui me tombait sous la main plutôt que celui prévu par le fabricant du compteur (qui lui s'installe en moins de 2 secondes)
Cliquez pour agrandir...

Oui c'est arrive une seule fois: j'ai legerement change la position du capteur et plus de probleme depuis.
Concernant le capteur magnetique, je ne pense pas que j'ai ca sur le mien. De quoi s'agit-il? un aiment qui tourne dans le compteur?

  • #112
fdreno;250202 a dit:
Concernant le capteur magnetique, je ne pense pas que j'ai ca sur le mien. De quoi s'agit-il? un aiment qui tourne dans le compteur?
Cliquez pour agrandir...

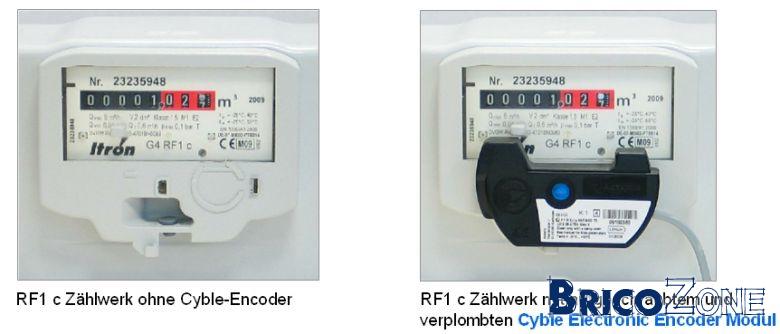

Oui, c'est un aimant qui tourne en même temps qu'une des roulettes (l'avant dernière je crois, donc 1 tour = 0.1m3).
Sur l'image de bwired, on voir une petite encoche rectangulaire au dessus du cadran:

Mais ça peut aussi ressembler à ça:

Ou à ça:

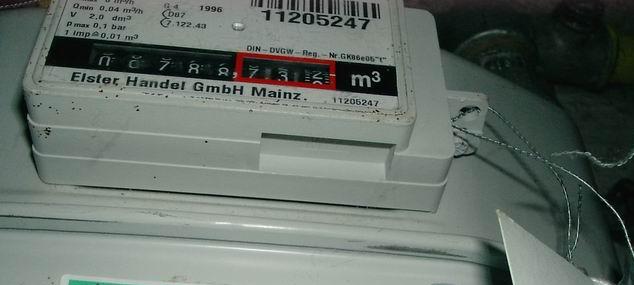

Ou plus proche de ce que j'ai installé:

Dernière édition par un modérateur:
  • #113
Bonjour à tous,
Très intéressant tous ces commentaires, surtout les avis sur les compteurs de consommation.
Personnellement j'ai acheté il y a peu l'ecowatt Chacon avec USB en promo (ecoWatt 850 je pense), et j'en suis très contente.
J'ai un compteur triphasé aussi, donc j'ai acheté les pinces supplémentaires. Apparememnt je suis bien tombée car le vendeur m'a directement expliqué que pour les monophasés tout était dans le kit, mais pour les triphasés il faut des pinces en plus. Je ne trouve pas si mal, au moins les propriétaires de monophasé ne paient pas 2 pinces en plus pour rien!
L'installation était assez facile, les câbles dans la boite de fusibles étant faciles d'accès, et la mise en "liaison" du module relié aux pinces avec l'écran se fait juste en appuyant sur un bouton!
Après on peut facilement se balader dans la maison pour voir les consommations des différents appareils. C'est impressionnant de voir la consommation qui "stagne" alors qu'on pense avoir tout éteint !!
En une semaine je me suis déjà aperçue de pas mal de consommations inutiles (appareils en veille, ampoules classiques vs éco, etc.). Ce weekend je me suis amusée avec le logiciel fourni (que je trouve très intuitif), je n'ai pas encore bcp de données à analyser mais c'est super intéressant de voir les pics de consommations, et se rendre compte l'importance de faire ses machines à laver ou lave-vaisselle la nuit plutôt que le jour! (dans le cas d'un bi-horaire).
Il y a aussi moyen de voir quel fournisseur est le plus intéressant par rapport à notre type de conso, ce qui semble aussi super. Pour cela je vais attendre d'avoir quelques mois de données pour que ce soit plus réaliste.
Mais tout cela mis ensemble, je pense vraiment qu'à terme je ferai pas mal d'économies!
Et en plus le produit est assez beau et ne gâche pas dans un salon, ce qui est tjs bon à prendre (perso vu les photos du owl, je préfère l'ecowatt, mais c'est une question de gout).

  • #114
Le truc bien avec le Owl c'est que vu la taille du display pour la conso a proprement parler il faut etre bigleux pour ne pas savoir la lire :-P

  • #115
ha oui ? perso avec l'ecowatt ça ne me gène pas, il est dans mon salon, près de ma TV et je lis facilement la conso...

  • #116
Je profite de la presence de chacon dans ce sujet :) pour leur demander s'il serait possible de prendre en compte le WEEK-END comme etant sur le courant de nuit, car sauf erreur de ma part, actuellement il n'y a que des configurations horaires (donc l'ecowatt ne comprend pas que le W-E est a mi tarif)

Le Owl souffre de la même tare également,

Cordialement

  • #117
Merci pour la remarque, la tarification ne se fait effectivement que d'un point de vue horaire et non d'un point de vue "calendrier". Nous sommes conscients que cela pose problème, c'est pourquoi nous y travaillons.

  • #118
Ca fait plaisir a entendre :-)

  • #120
Bonjour a tous,

J'ai lu en diagonal, je voulais acheter un élément a mettre dans le tableau pour mesurer ma conso, mais ces hors de prix en 40A (bien moins cher en 32 mais le risque de le griller est grand).

Voici ma question, ou trouver un appareil a pince dans un magasin (ouvert le samedi ces mieux ;-)). Quant je pense a quelque-chose j'aime pas attendre deux semaines que le vendeur Web me le livre. (pour ces qui ne voudrais pas faire de pub je prend aussi en MP).

Bonne journée sous le soleil, Hervé
