Compteur Sibelga enregistrant consommation batterie comme consommation réseau

Je me demande si les membres de ce forum peuvent m'aider à résoudre l'énigme frustrante suivante? Tout d'abord, excuses d'avance pour mon français (je suis anglophone).

En juin, suite à une rénovation de toiture, j'ai fait installer des panneaux photovoltaïques et une batterie SolarEdge (capacité 10 kWh) chez moi. Mon compteur Sibelga est bihoraire. Fin octobre, Sibelga a remplacé mon ancien compteur par un nouveau compteur intelligent. Cependant, je ne pense pas que le problème que je décris ci-dessous soit nécessairement dû au compteur intelligent - car j'ai déjà remarqué le problème au cours de l'été, alors que j'avais encore un vieux compteur analogique Sibelga.

Le problème que je rencontre est que le compteur Sibelga semble enregistrer toute la consommation en tant que consommation du réseau. Autrement dit, lorsque les données de suivi de SolarEdge montrent que mon importation d'électricité du réseau est très faible, voire nulle (par exemple lorsque je consomme de l'électricité stockée sur ma batterie), le compteur Sibelga continue néanmoins d'avancer. C'est presque comme si le compteur Sibelga ne pouvait pas faire la distinction entre ma consommation du réseau et ma consommation de ma batterie.

Les données suivantes illustrent le problème:

Indice du compteur Sibelga à 08h36 le vendredi 3 novembre 2023 = 21,307 kWh (au moment de ce relevé, le vendredi matin, le tarif nuit n'était plus en vigueur donc le compteur était statique)

Indice du compteur Sibelga à 13h33 le samedi 4 novembre 2023 = 25,116 kWh (heures creuse / tarif nuit s’applique tout le weekend)

Ainsi, selon le compteur Sibelga, la consommation totale d'électricité du réseau entre 22h00 le 3 novembre (date de reprise des heures creuses) et 13h33 le 4 novembre est de 3,809 kWh.

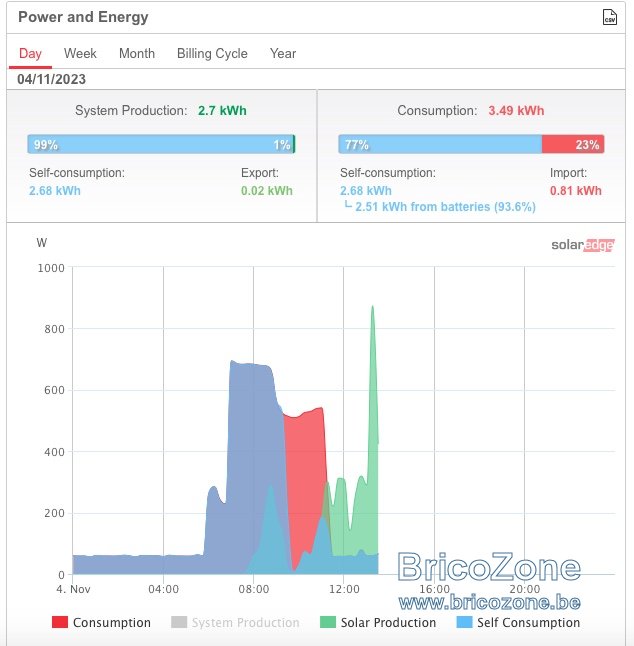

En revanche, les graphiques SolarEdge du samedi 4 novembre (voir graphique ci-dessous) montrent que la consommation du réseau entre minuit et environ 13 h 30 le 4 novembre n'est que de 0,81 kWh. (Sur la consommation totale de 3,49 kWh enregistrée dans les données SolarEdge, 2,51 kWh sont enregistrés comme consommation de batterie). Les données détaillées de Solar Edge (c'est-à-dire les fichiers CSV téléchargeables) confirment que la batterie se décharge pendant cette période et que très peu d'électricité est importée du réseau (certainement loin de 3,8 kWh)!

S'il vous plaît, les membres du forum ont-ils des idées ou des suggestions sur ce qui pourrait se passer ici? C'est très frustrant car il semble que je ne tire aucun avantage économique de cette batterie très coûteuse dans mon système.

Quel est le type d'alimentation coté sibelga ?
Mono, tri, 230V, 400V+N ?

Que disent les index du compteur exportation - importation ?

Merci pour votre réponse. Cote sibelga c'est triphasé.

Sur le coffret j'ai un compteur vert qui montre un index de production qui est d'accord avec les données de production de SolarEdge. Par contre je ne vois pas un index pour consommation sur le compteur vert. (Selon mes recherches je pense que normalement, dans les systems avec batterie, le compteur vert bidirectionnel doit normalement montrer aussi un index de consommation du réseau).

Pendant l'été avant installation du compteur intelligent de sibelga j'ai vu que les deux compteurs de sibelga tournait dans l'autre sense pendant les périodes de production importants. Aujourd'hui je vois aussi les indexes positives pour injection dans le réseau sur le compteur intelligent de sibelga (mais très faible car j'utilise la plupart de production en ce moment quand les temps fait mauvais).

Ou sont les compteurs ( elec et celui de la batterie)

https://www.sibelga.be/fr/raccordements-compteurs/compteurs-intelligents

Il faut avoir les relevés du port P1 du compteur sibelga
Il doit y avoir aussi des indexes indiquant les injections, les prélèvements sur ce compteur sibelga.

Y a t'il un smart meter au niveau du compteur?

Une copie de l'unifilaire serait utile, (min 300dpi)???

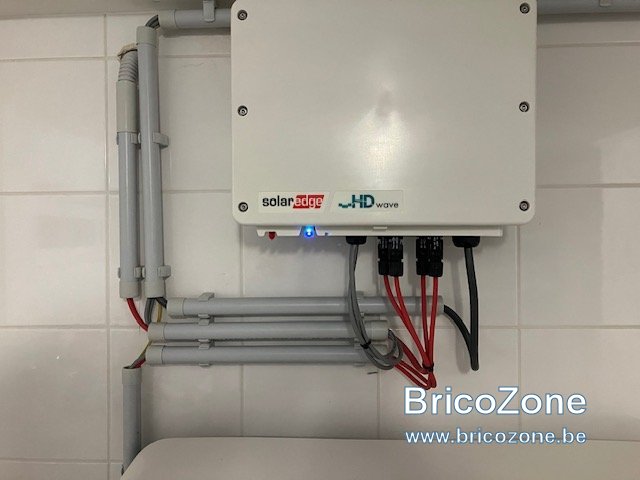

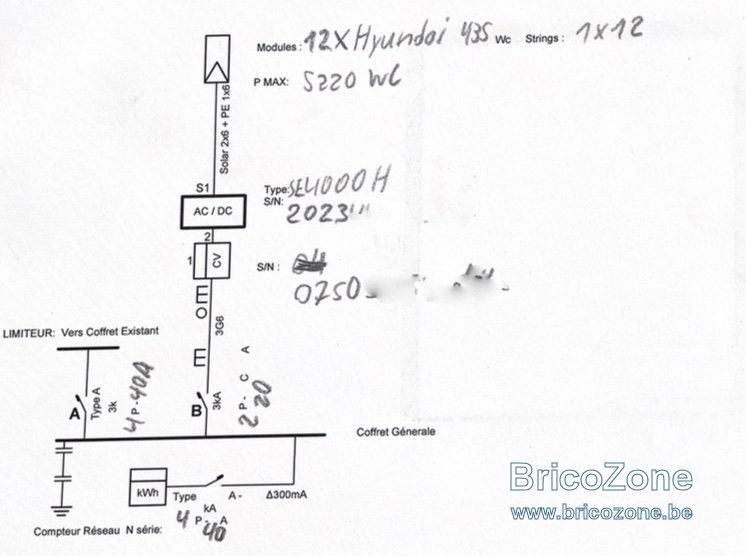

Voici une copie du plan. En ce moment il n y a rien connecte au port P1 du compteur Sibelga. Par contre, il y a un 'compteur vert' dans le coffret. Mais les données de SolarEdge vient directement de l'onduleur SolarEdge (qui est aussi connecte a la batterie) via cable JR45 entre l'onduleur et ma modem Voo.

Sans compteur specifique comment il fait pour voir l’onduleur ce qu il se passe sur la ligne

Le compteur sibelga est un 'smart meter' qui suit consommation et injection. Les index sibelga injection sur le smart meter sont d'accord avec les données SolarEdge.

Il y a aussi un compteur vert dans le coffret qui donne un index de production (qui est aussi d'accord avec données SolarEdge - plus / moins 2MWH de production depuis mi-juin). Mais sur compteur vert je ne vois pas d'index de consommation ni d'injection. voir en bas à gauche de la photo du coffret.

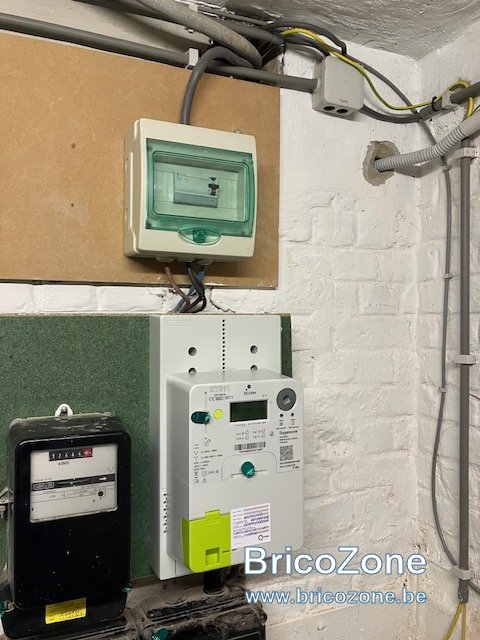

Voici quelques photos. A cote du smart meter sibelga il y a toujours un autre compteur analogique mais c'est tout a fait séparée du réseau de la maison (pour un ascenseur).

Pour Bruxelles le compteur vert sert a mesurer la production du système pour les certificats verts. Il mesure ce qui sort de l'installation.
Il ne mesure pas l'injection, l'autoconsommation, ni le prélèvement.
Il mesure l'injection + l'autoconsommation

Pour que vous ayez des graphiques comme ça sur l'appli Solar Edge il faut que vous ayez un compteur séparé qui comptabilise les transferts réseau.

Si ce compteur n'est pas mis au bon endroit, alors vous aurez le phénomène que vous décrivez.

Il faudrait donc cette information.

Les 2 petits cables gris de gauche, ce sont certainement les cables de données. Ou vont-ils?

Merci. Sur mon compteur vert je ne vois pas d'index pour injection mais uniquement production. Du 2MWH production depuis juin j'ai utilise la plupart moi-meme.

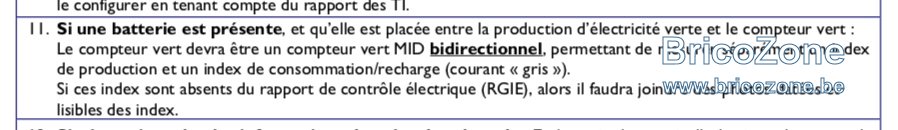

Selon Brugel (voir extrait du formulaire de certification version 07/2023) le CV doit aussi donner un index de consommation.

jeanphi500 a dit:

Pour que vous ayez des graphiques comme ça sur l'appli Solar Edge il faut que vous ayez un compteur séparé qui comptabilise les transferts réseau.

Si ce compteur n'est pas mis au bon endroit, alors vous aurez le phénomène que vous décrivez.

Il faudrait donc cette information.

Les 2 petits cables gris de gauche, ce sont certainement les cables de données. Ou vont-ils?

Cliquez pour agrandir...

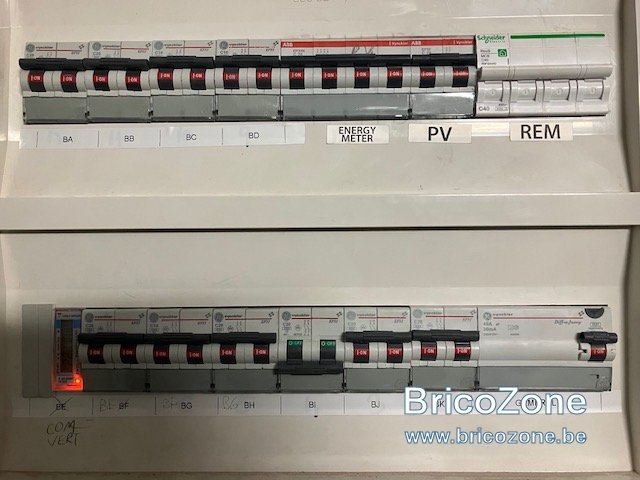

Merci. Malheureusement je ne sais pas mais je vais demander a l'installateur. Je crois qu'il y a autre compteur dans le système (peut être dans la batterie lui meme est indique comme 'energy meter' sur coffret?) L'installateur semble penser que c'est un problème cote sibelga mais je pense qu'une erreur d'installation est plus probable. E.g. sur le plan / graphique du réseau l'installateur a melange les 'serial numbers' du CV et de l'onduleur - il était fatigue peut être

Oui c'est bien ce compteur. C'est lui qui permet de savoir quand la batterie doit être utilisée.

Si le compteur ne reprend pas l'ensemble des consommations réseau alors vous aurez le cas que vous décrivez.
Si il y a une ligne spécifique pour le compteur, c'est probablement qu'il est à base de CT (pinces ampèremétriques).

A voir si ces pinces sont au bon endroit.

La batterie est elle rechargeable sur le 230V, ou bien elle alimentée uniquement par les PV?

Ici pour Brugel, c'est pour discriminer le courant prélevé pour charger la batterie de ce qui est injecté, dans l'installation domestique (y compris vers le réseau) à partie de la batterie et des PV

Conditions spécifiques en cas d’installation de batterie
En cas d’installation de batterie combinée à une unité de production d’électricité verte, il est essentiel de s’assurer qu’elle ne perturbe pas le compteur certificat verts. Assurez-vous que ce soit bien le cas avec votre installateur et auprès de Sibelga.

Si la batterie est reliée directement à la partie production (reliée directement à votre onduleur solaire et/ou est placé entre les panneaux et le compteur vert), vous devrez alors remplacer votre compteur vert par un compteur vert MID bidirectionnel à deux index (ce qui permettra de faire la bonne distinction entre la production réelle des panneaux et le prélèvement du réseau par la batterie et de calculer correctement les CV).

Lors de vos futurs encodages d’index chez Sibelga, vous devrez donc encoder (à partir de mars ou juin 2023) les deux index → index de production et index courant « gris » via votre compte Greenmeter.

Si la pose de la batterie se fait après la certification de l’installation PV (ex : certification en 2020 et ajout de la batterie en 2023), ne pas oublier de demander un nouveau RGIE et de prévenir également Sibelga de la modification via votre compte Greenmeter.

Je crois (mais je dois verifier avec mon installateur) que la batterie est alimentée uniquement par les PV.

E.g. si la batterie est a 5% selon les données de solaredge est il fait beau pendant 2 ou 3 heures, la batterie commence a charger grace aux panneaux. Mais, si le soleil s'arrête la batterie ne continue pas a charger.

Quand Sibelga parle du 'courant gris' est-ce qu'il s'agit uniquement de l'electricite pris du réseau par la batterie, ou de l'électricité pris du réseau en générale?

PS merci encore à tous d'avoir répondu. je suis reconnaissant que des étrangers partagent leur temps et leurs connaissances. si je pouvais vous acheter des bières, je le ferais !

Riverman a dit:

...
Quand Sibelga parle du 'courant gris' est-ce qu'il s'agit uniquement de l'electricite pris du réseau par la batterie, ou de l'électricité pris du réseau en générale?

Cliquez pour agrandir...

C'est le courant pris du réseau pour charger la batterie....

merci. compris. donc il doit y avoir un autre compteur dans l'équipement SolarEdge (soit batterie soit onduleur) qui suit la consommation du réseau en général et qui permet donc à SolarEdge de calculer le taux d'autoconsommation ? Par exemple, aujourd'hui, à 14h40, la monitoring SolarEdge indique que je n'ai prélevé que 2,3 kWh du réseau depuis ce matin. Cependant, le compteur Sibelga affiche à nouveau une consommation de réseau nettement supérieure.

N'importe quel onduleur hybride a besoin de l'information des transferts vers ou du réseau pour fonctionner correctement.
Le fonctionnement le plus logique c'est qu'en premier la production photovoltaique est destinée à combler la consommation propre de l'habitation.
Ensuite le surplus est envoyé vers la batterie.
Enfin si la batterie est pleine alors le reste est réinjecté dans le réseau.

Pour fonctionner de cette manière, il faut donc que l'onduleur connaisse la consommation ou tout du moins le delta entre celle-ci et la production.
Le moyen le plus utilisé est de mettre un compteur directement en entrée du raccordement, compteur qui indique à l'onduleur la puissance actuelle venant du réseau ou allant vers celui-ci.
L'onduleur va alors adapter la charge/décharge de la batterie pour que cette puissance soit nulle.

Si jamais ce compteur ne comptabilise pas l'entièreté de cette puissance, alors vous aurez une différence comme ce que vous voyez actuellement.

C'est pour moi un des premiers points à vérifier.
Au passage, il est également possible qu'une des clames ne soit pas fonctionnelle, avec un résultat similaire.

L'idéal serait de vérifier les puissances données par le compteur Sibelga pendant la journée, lorsque le soleil est suffisant. Vous y avez accès via le bouton vert clair.
En toute logique, si tout est bien connecté vous devriez avoir une valeur proche de 0 sur les 3 phases.
