Conception escalier en U

Bonjour à tous,
Je suis nouveau ici et j'apprends au fur et à mesure à rénover notamment via BricoZone, merci!
Mon sujet de préoccupation principal en ce moment est la création d'un nouvel escalier.

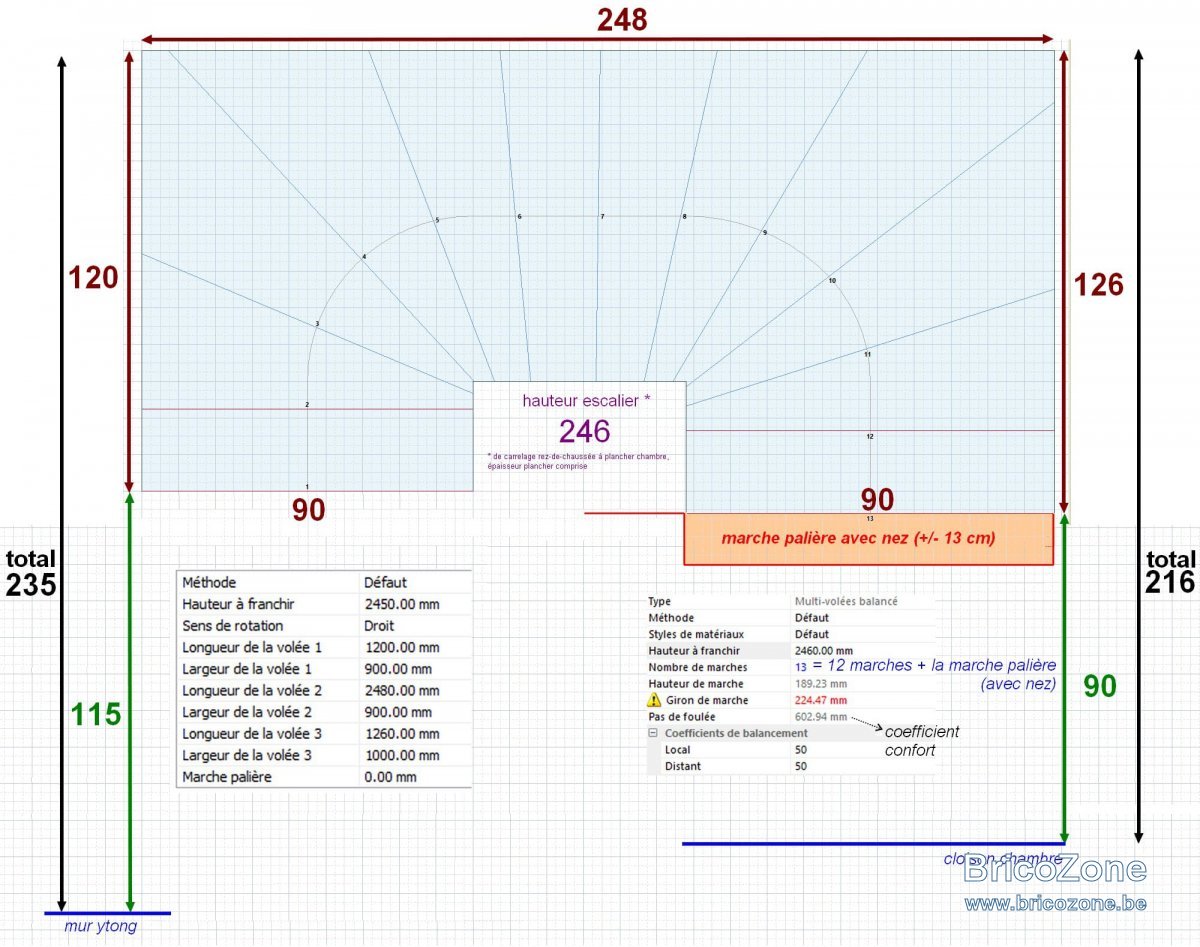

Les dimensions sont en annexe, ainsi qu'une ébauche faite via Stairdesigner Demo.
Serait-ce possible d'avoir un avis de votre part sur son caractère confortable et sûr, ainsi que sur la conception même le cas échéant ?
J'espère que la trémie n'est pas trop étroite.
J'ai essayé d'indiquer un maximum de dimensions, j'espère avoir été suffisamment précis (le dessin a été fait avec une hauteur à franchir de 2,46 m)
Petite précision encore : après le premier palier se trouveront encore 2-3 marches sur la droite en montant pour arriver à l'autre étage, le plus haut, de la maison. Ce qui fait que ce plancher de l'étage - au niveau du démarrage de l'escalier - se trouve à 3 mètres au-dessus du sol du rdc (et non à 2,46 m). Je ne vois pas de problème d'échappée en ce cas.
Je me pose pas mal de questions sur le fait de privilégier le giron ou la hauteur, dans la mesure où le programme rejette mon giron d'environ 22,5 (mais accepte logiquement la valeur du pas de foulée).
Pour l'instant, la cage d'escalier est vide sur les deux étages. L'entrée de la cage d'escalier se fait par l'espace avec la flèche verte "115".
Je vous remercie d'avance si vous avez un avis!
Cordialement.

Bonjour Beotien87,

Je ne comprends pas bien ce que vous voulez faire : à quoi correspondent ces 2-3 marches sur la droite ?
Je fais le calcul d'un escalier avec la hauteur "réelle" à monter, les dimensions de la trémie, la hauteur sous plafond mais pas avec la moitié des éléments (voir ma page perso), je n'aime pas les devinettes.
Pour faire le plan, j'utilise le version 6.5 de Stairdesigner qui est plus facile à mettre en œuvre téléchargeable <ICI>.

Cordialement,

Lionel.

Bonjour Lionel,

Un grand merci pour ta réponse et pour la documentation que je n'avais pas.

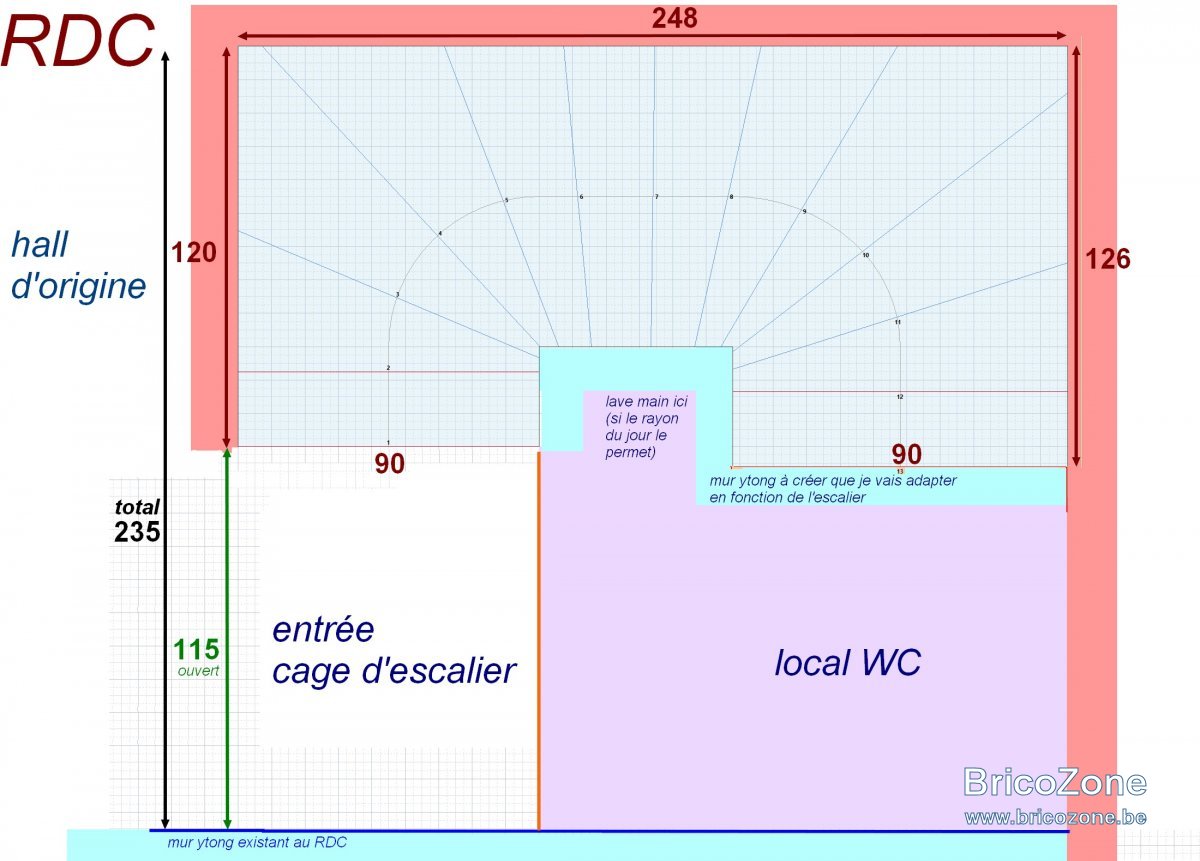

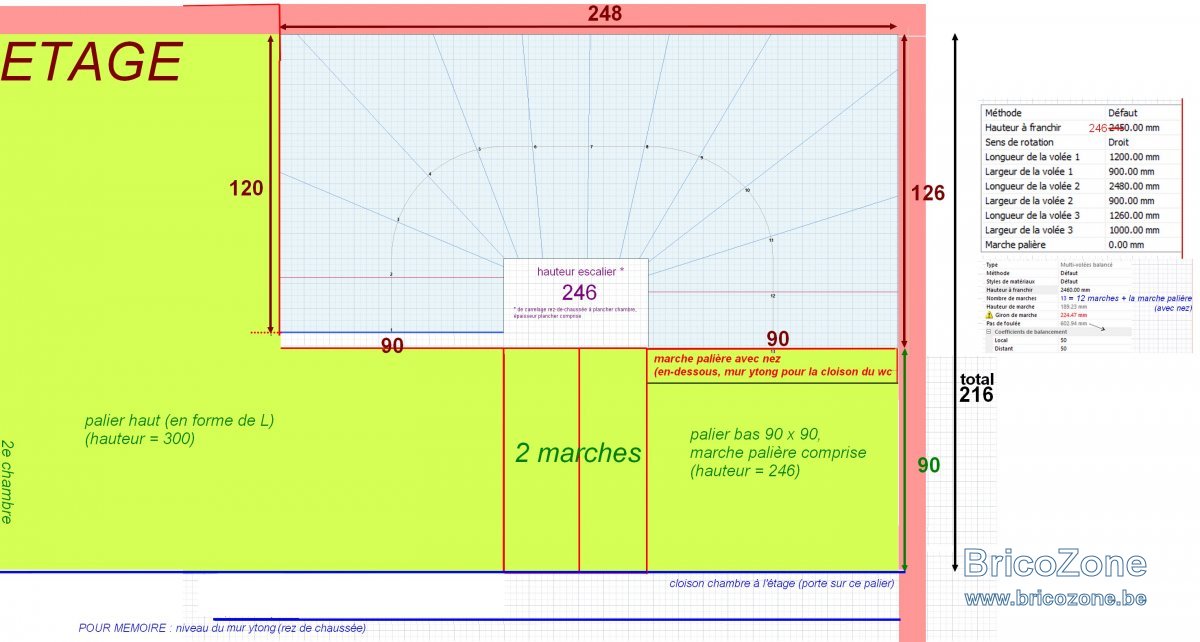

Je joins deux esquisses, pour le rez-de-chaussée et pour l'étage.

Voici quelques précisions :

- Les marches supplémentaires en question sont droites et permettent d'aller du palier bas au palier haut comme indiqué (j'espère suffisamment clairement) sur le croquis pour l'étage. J'envisageais de les ajuster +/- au giron et à la hauteur de l'escalier principal.
- L'escalier sera en bois.
- La trémie, que je comprends comme l'ouverture dans la cage d'escalier au niveau des planchers, est de 126 x 248
- Pour le reculement : j'ai mis le démarrage de l'escalier à 120 cm du mur de façade, pour qu'il coïncide avec le mur de pied d'escalier de 120 de long (les murs sont en rouge clair). Au besoin la première marche peut être reculée, mais cela donnerait une première marche débordant du mur du pied de l'escalier.
- La hauteur totale de l'escalier = 246 de sol à sol fini (sans les deux marches supplémentaires dont question dans les mails précédents).
- La hauteur sous plafond à l'endroit du démarrage de l'escalier, de manière très exacte, je ne l'ai pas (les paliers-plafonds ne sont pas refaits). Le plancher de l'étage à cet endroit se trouve à 3 mètres de haut. Cela étant, dans la disposition jointe, le démarrage de l'escalier ne se trouve précisément pas sous le plafond, mais déjà dans l'espace de la trémie.
- La largeur de l'escalier = 90.
- on peut envisager facultativement un emplacement petit évier (dans le local WC) pour l'espace dans le rayon du jour.
- je n'ai pas encore construit le mur ytong de cloison de la toilette, celui qui épousera le contour de l'escalier.

J'ai téléchargé le programme, je vais regarder comment l'utiliser (vu que c'est assez différent on dirait).

Qu'en pensez-vous ?

Je vous remercie encore en tout cas.

Cordialement




:

Bonjour Beotien87,

Je pense avoir compris ce que vous comptez faire, un escalier de 300 cm de hauteur avec un plaier intermédiaire à 246 cm de hauteur. Voici le plan avec Stairdesigner (version 6.52), il comprte 16 marches de 18,75 cm de hauteur avec un giron de 23 cm, ce qui fait une pente de 39,2° pour un pas de foulée de 60,5 cm :



Sur ce plan, le palier est à une hauteur de 243.75 cm. Dans votre cas comme le plaier sera à une hauteur de 246 cm, la hauteur des marches seront de 18,92 cm et les 3 dernières marches auront une hauteur de 18 cm.

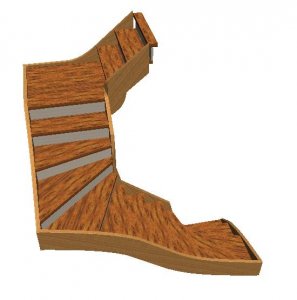

Aperçu de cet escalier en 3D :



Cordialement,

Lionel.

Bonjour Lionel,

Un tout grand merci pour votre aide avec ces plans.

C'est tout à fait cela.

Cela me rassure si vous considérez que le giron est suffisant (on peut lire de tout au sujet du giron minimal) et la pente encore correcte (limite de 40° sauf erreur).

Sans vouloir abuser de votre bonté, est-ce qu'il vous est possible de me fournir les cotes de cet escalier ?

Une bonne journée depuis la Belgique, cordialement,

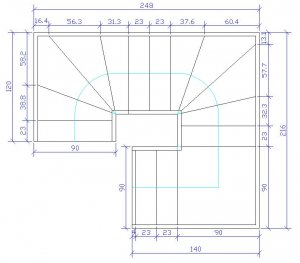

Voici le plan avec les cotes des marches :

Un tout tout grand merci!
Encore une bonne journée.
