Connexion vers transformateur 12V précablé

Bonjour à tous,

J'aimerais installer un led vertical le long de mon meuble WC.

Pour l'alimenter, j'ai acheté ce modèle de transformateur 12 VDC. Je viens de réaliser que, des câbles flexibles sont déjà moulés dans le transfo et qu'il n'y a pas de bornes prévues pour y connecter l'arrivée en 220V.

Du coup, je me demandais quelle était la meilleure manière (ou plutôt celle qui serait réglementaire ) de connecter mon 220V au transfo:

1. Puis-je enrouler les 50cm de câbles proprement et m'y connecter via des wagos sans que cette connexion soit réalisée dans une boite de dérivation? Dans ce cas là, on pourrait voir le câble VOB en ouvrant la porte du meuble ce que j'avais cru être interdit...
2. Dois-je ramener le cable flexible jusque dans une boite de dérivation pour y réaliser mon branchement ? Si oui, dois-je le passer au travers d'une gaine ? Puisque j'ai déjà une boite de dérivation placée à coté du transfo mais que celle-ci sert pour un circuit mixte (en 2,5mm), est-ce que cela ne poserait pas problème puisque les cables moulés sont sans doute en 1,5mm ?
3. Dois-je prévoir une boite de dérivation dédiée pour y réaliser uniquement ce branchement?

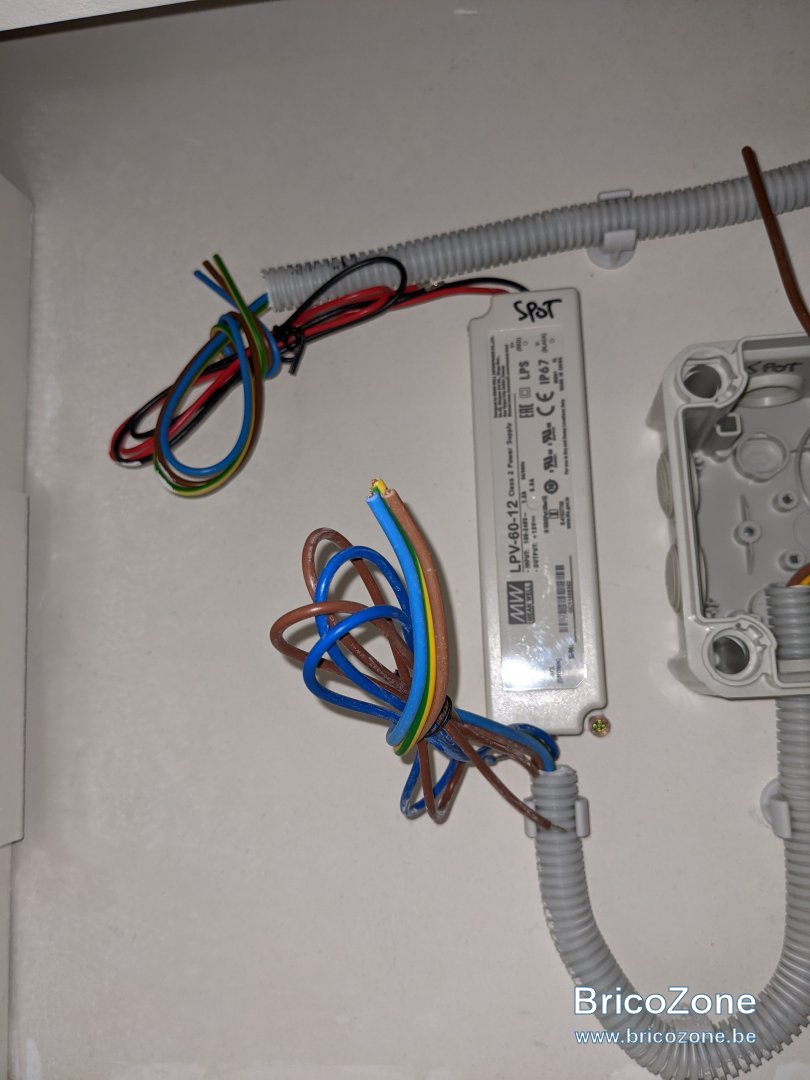

Voici une photo de l'intérieur de mon meuble WC pour vous permettre de visualiser la situation:

up ?

Bonjour,

Je raccorderai ça avec un wago, et faire une boite en bois au dessus du tout comme ça on ne voit plus le vob

Merci pour vos avis !

Je vais alors ramener les câbles dans la boite car je ne savais pas que je pouvais (du point de vue réglementation) y réaliser mes connexions pour le luminaire sachant que d'autres connexions y étaient déjà réalisées pour le circuit mixte. C'est ce qui me semble être le plus propre et le plus simple donc c'est tant mieux.

supertoto a dit:

vous pouvez ( devez ) brancher le transfo dans la boite si c'est déjà un circuit mixte sans soucis.

Le transfo fait partie du luminaire, donc en pratique la réglementation s'arête à la boite.

Cliquez pour agrandir...

La réglementation ne s'arrête pas du tout à la boite... ce sont juste quelques règles qui sont différentes pour les luminaires et appareils, mais, ça n'empêche en rien qu'une double isolation est obligatoire.

En cas de contrôle, si pas de double isolation, c'est d'office refusé (comme une lampe en métal non reliée à la terre sans double isolation, ou, un globe sans sa boule).


Les règles sont mêmes double pour tout ce qui est appareillage, il y a non seulement le rgie mais aussi les normes européennes qui s'appliquent. Tout ce qui est relié au réseau doit forcément respecter des normes, et, dans le rgie, il y a une bonne partie dédiée à ce sujet.
