Construction abris à bûches contre mon abris de jardin

nitrous

• 4 Février 2019

• #1

Bonjour à tous,

Je voudrais construire un abris à bûches contre mon abris de jardin.

J'ai trouvé sur le net une solution qui me plait beaucoup, et je voudrais pouvoir la réaliser moi même, mais je ne sais pas comment calculer les sections, le nombre de poutres à mettre, etc

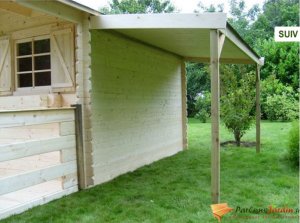

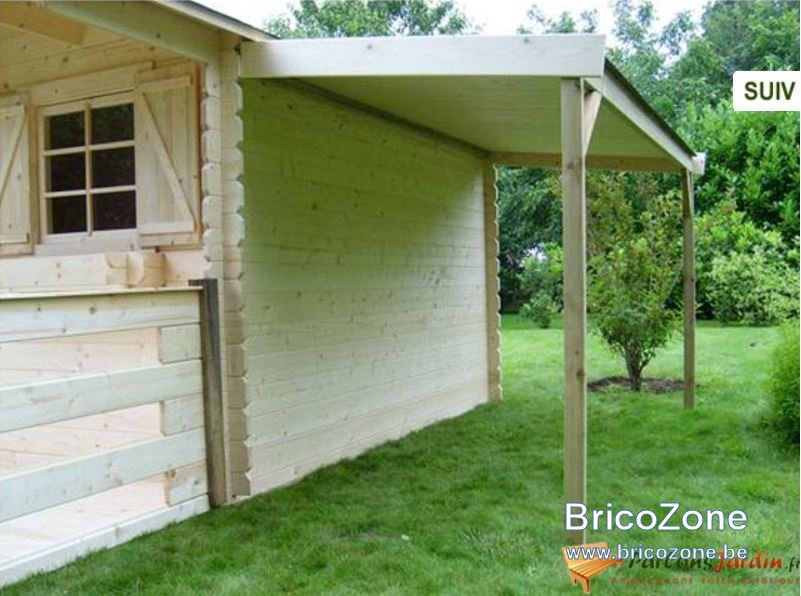

Voici ce que je voudrais réaliser:



https://www.parlonsjardin.fr/abri-d...ntis-en-bois-pour-abri-de-jardin-sds819.html#

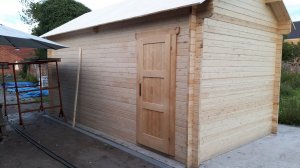

Et voici mon abris de jardin. L'installation se fera de l'autre coté de l'abris de jardin, et il n'y a pas de porte sur ce coté.



Les dimensions disponibles sont:
L 522
l 98
H 200

Pouvez vous me dire quel bois choisir, les sections principales, comment faire une petite pente pour le toit, etc

Merci d'avance



jean_marc_cse

• 4 Février 2019

• #2

Hello

Ce sont les dimensions de quoi ? En particulier 98, c'est quoi ?
Quelles sont les dimension du chalet ? Veux tu un abri tout le long ? Profondeur ?
Et surtout le plus important, quelle est la hauteur entre le bas du chalet et le bas de la pente du toit ?

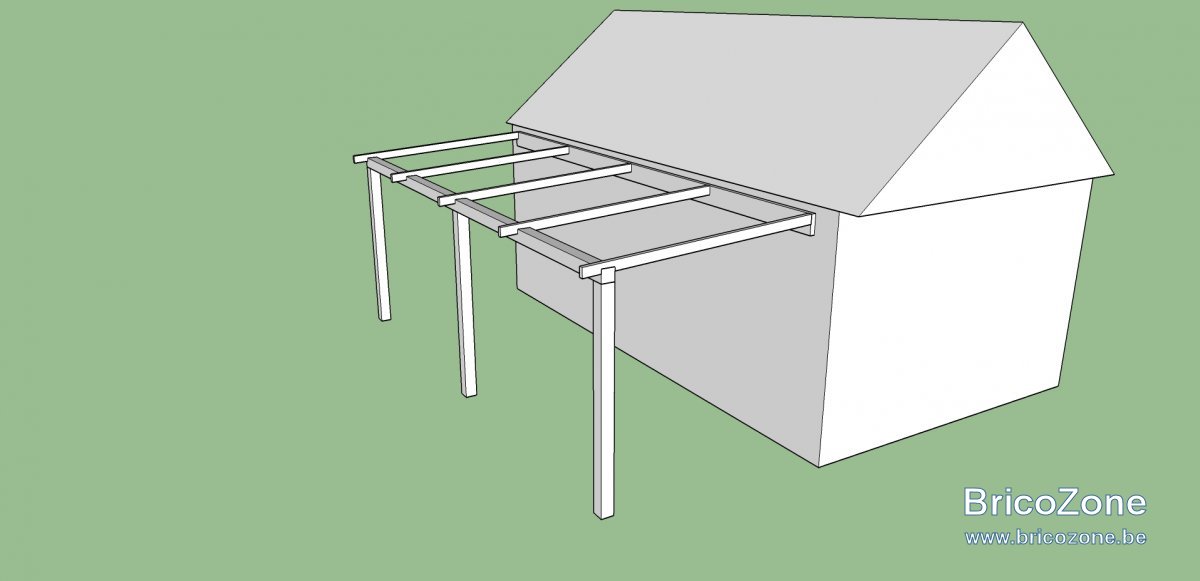

Sinon en pratique, c'est simple : une muraillère anchée dans le mur du chalet, les poteaux porteurs en 10x10 pin autoclave, et une structure légère (38x89 par exemple) pour la toiture (genre OSB + shingles) ?

un truc comme ça ?



nitrous

• 4 Février 2019

• #3

Je vais refaire une meilleure photo avec les bonnes dimensions, mais l idee est la bonne



jean_marc_cse

• 4 Février 2019

• #4

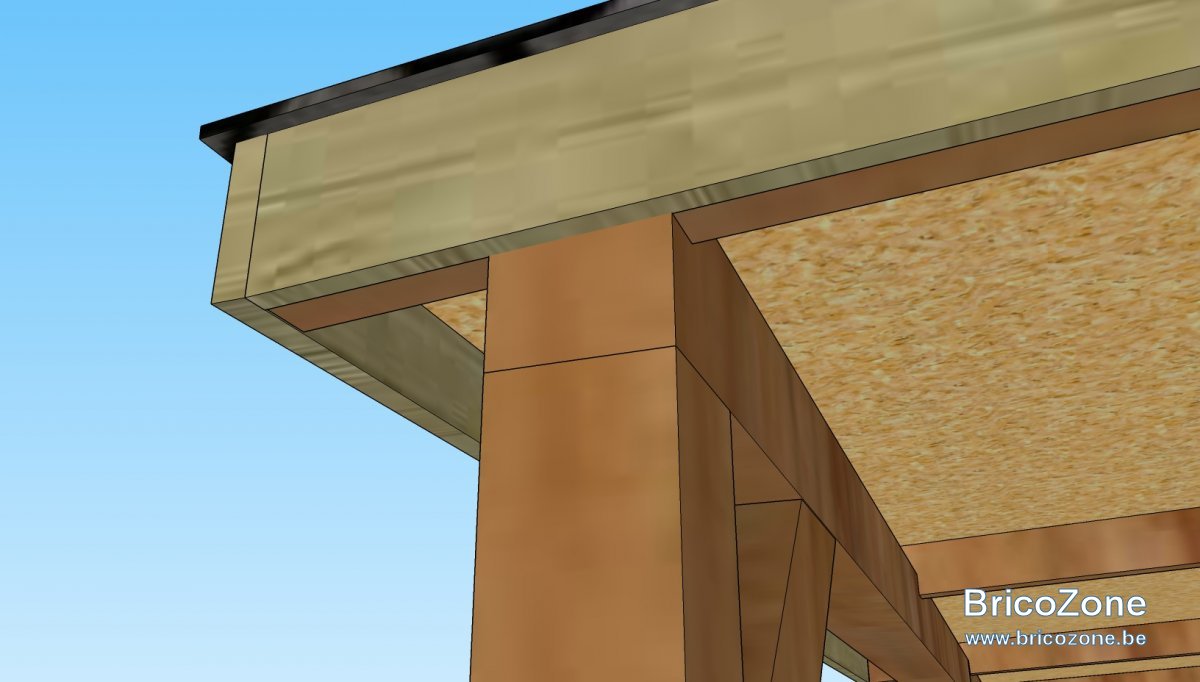

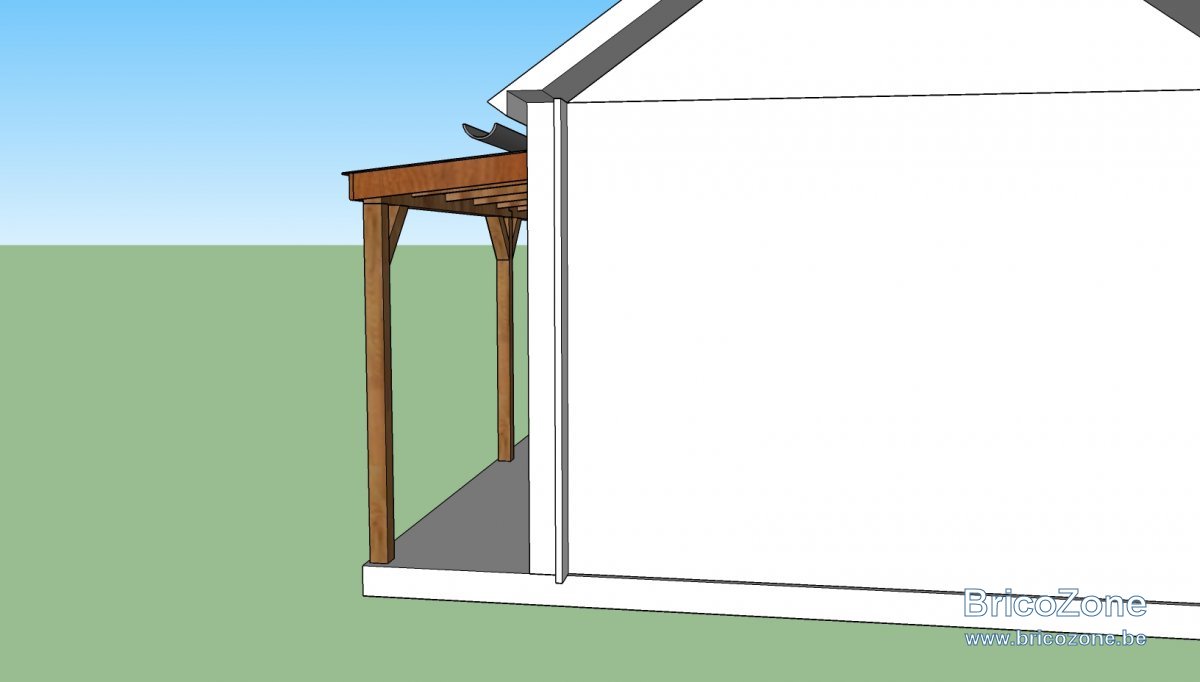

Voici quelques vues de principe d'une construction possible, avec quelques remarques. (les images sont agrandissables).


Je fixerais la muraillère avec de simple vis à bois (16), des 5x50 ou quelque chose dans ce gout là en fonction des épaisseurs. Alternativement, on peut aussi boulonner à travers tout avec des boulons ou tiges filetées + rondelles, diamètre 12 ou 14.
Je m'arrangerais pour faire recouper mon OSB à la bonne longueur. j'utiliserais des OSB plats ou rainurés languettés, mais dans tous les cas je m'arrangerais pour poser mes pannes de telle façon que les plaques d'OSB tombent bien au milieu (pas de raccord entre plaque visible en dessous, meilleure stabilité. Je les visserais simplement dans les pannes, 3 vis par plaque sur chaque panne.



Les rainurés languettés sont disponibles en largeur de 59 ou 67, les plats en 122 (par ex : https://www.carlier.be/page/panneau-osb.html);

Les rainures languettés auront l'avantage d'être beaucoup plus facile à manipuler seul, il faut alors juste un plus de pannes.



Les pannes seraient fixées sur la muraillère avec des vis par l'arrière, et/ou avec des sabots à angle variable (quelques euros dans n'importe quel magasin).

Les planches de rives simplement vissées. 4 contre fiches en face avant, simplement vissées.

Pour éviter une trop longue portée, assemblage à mis bois au dessus du poteau central.



Le revêtement (shingles ou panneau plastique imitation ardoise) doit déborder de au moins 2 cm sur toutes les faces.


Ce sont juste quelques idées, il faudra adapter à ton gout et à des dimensions souhaitées



jean_marc_cse

• 4 Février 2019

• #5

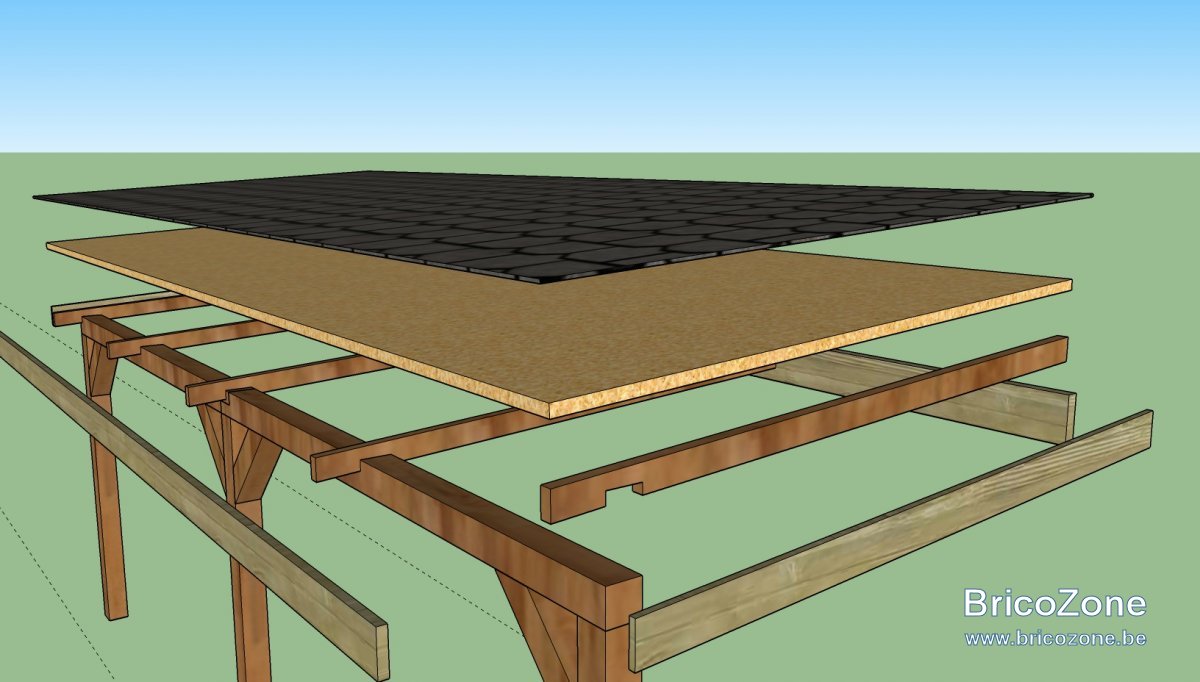

éclaté :



nitrous

• 5 Février 2019

• #6

Magnifique jean_marc_cse, un énorme merci pour ces représentations.

Selon vous, quel outil dois je utiliser pour faire les "encoches" présentes sur les traverses (?) que l on voit sur le dernier dessin ?



Stef666

• 5 Février 2019

• #7

Une bête scie sauteuse peut faire le job.

Perso pour un travail similaire, j'avais tracé le rectangle ( *edit* ou trapèze ici plutot ) à découper sur le chevron, fait un trou avec une mèche de 8mm dans les angles ( bien mettre le bord extérieur de la mèche au ras des 2 lignes d'angle) et j'avais coupé tout droit en suivant les 3 lignes.



nitrous

• 5 Février 2019

• #8

Merci pour le conseil

En effet j'avais déjà utilisé cette astuce des trous dans les angles



jean_marc_cse

• 5 Février 2019

• #9

oui, comme dit par @Stef666 : une scie sauteuse est le plus adapté ici, avec un tracage bien propre pour le premier, dont on se servira comme "gabarit" pour les suivants



nitrous

• 5 Février 2019

• #10

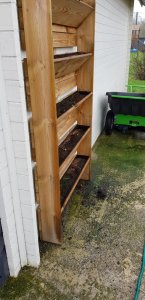

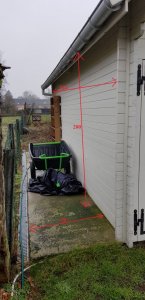

Voici les mesures (+/-, pas très précis)

98cm c'est l'espace disponible entre le bas du chalet et la fin de la dalle. Malheureusement je suis bloqué par la cloture du voisin (prairie)
200cm c'est la hauteur entre le sol et le bas du point le plus bas de ma (grosse) goutière
522cm l'espace entre les 2 (oreilles ?) du chalet

Je souhaite que l abris face toute la longueur disponible (522), le truc en bois présent actuellement va changer de place



jean_marc_cse

• 5 Février 2019

• #11

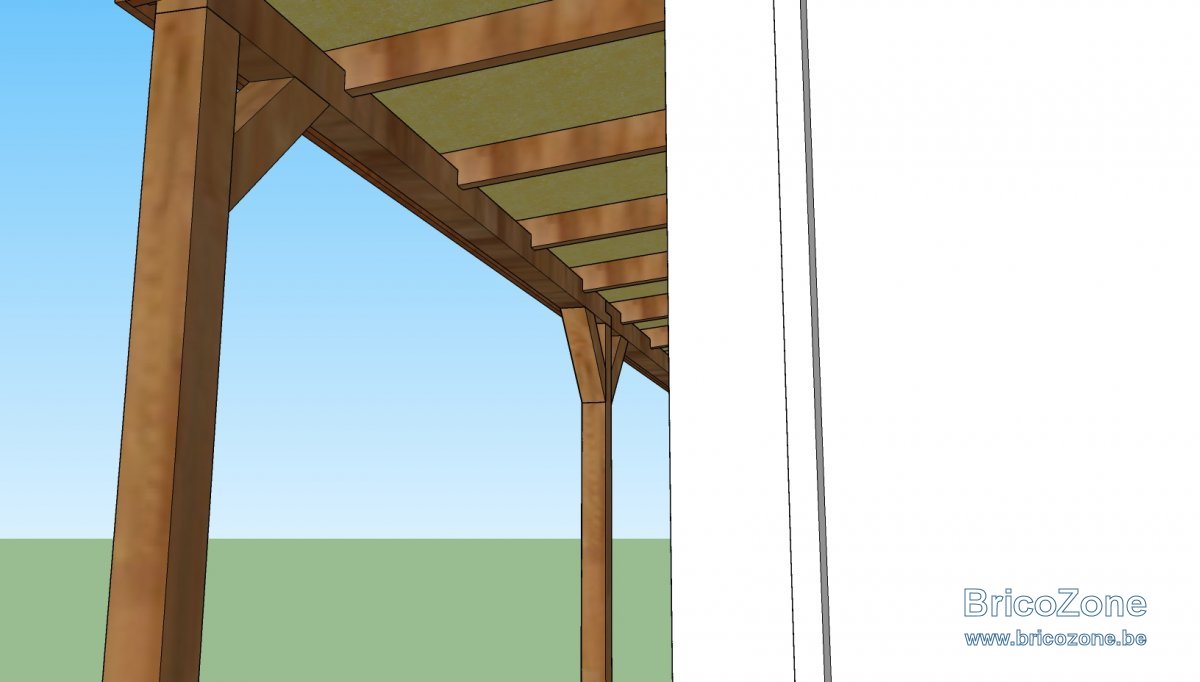

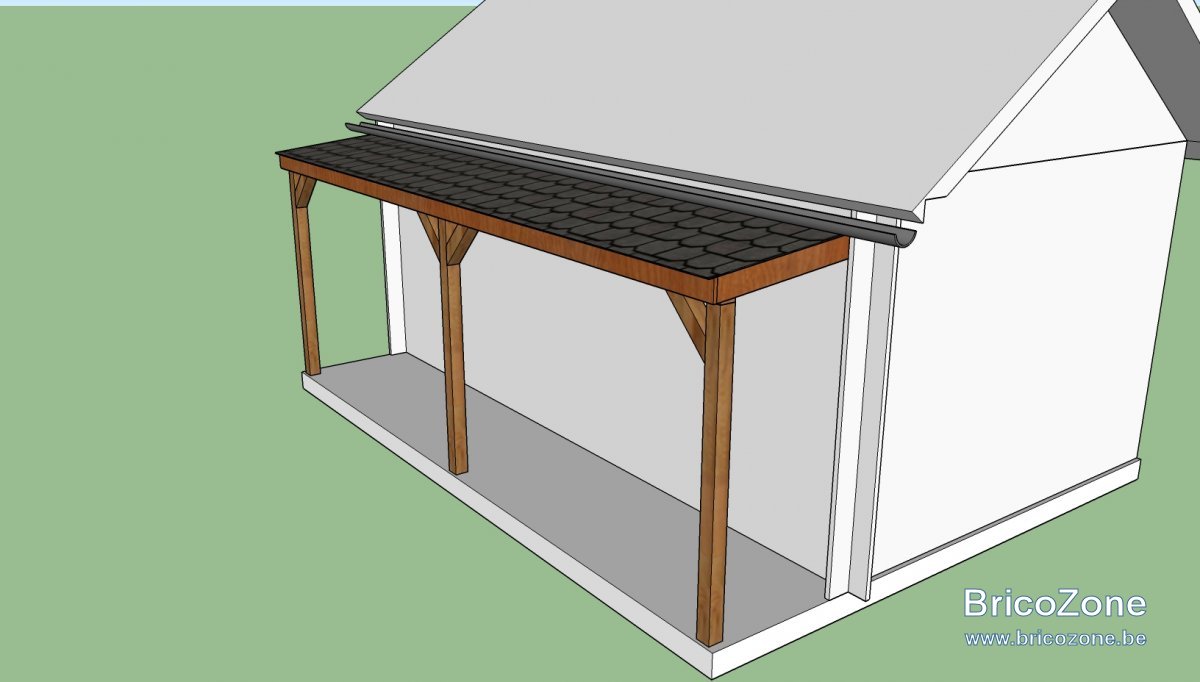

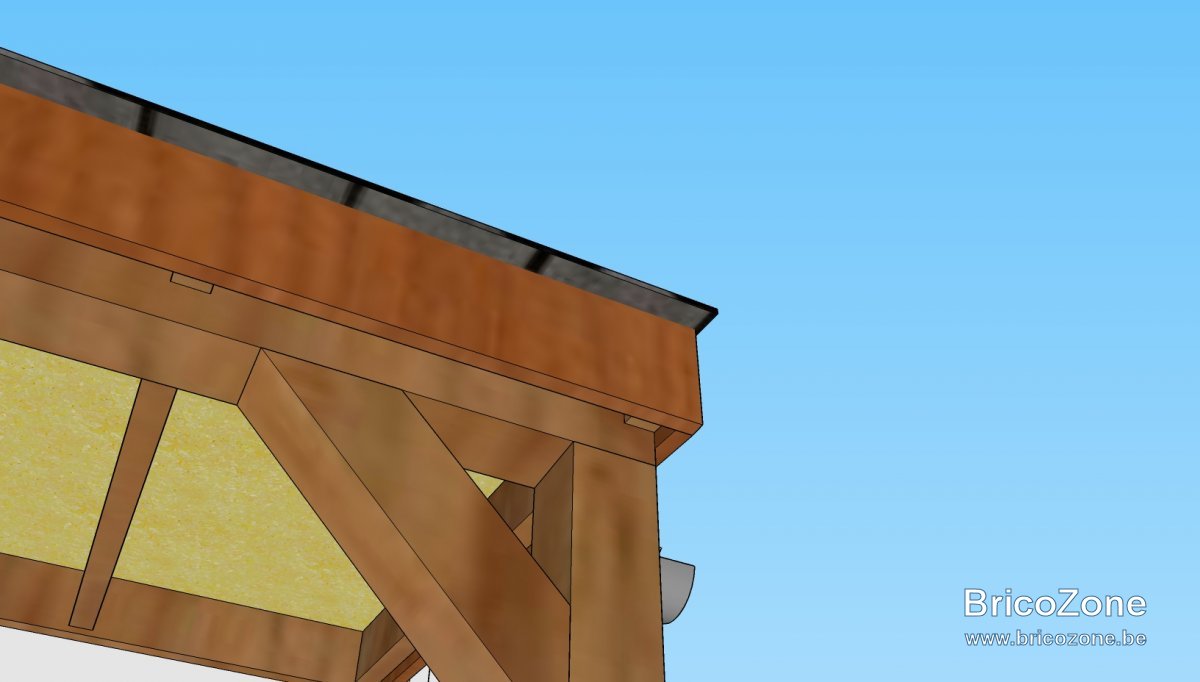

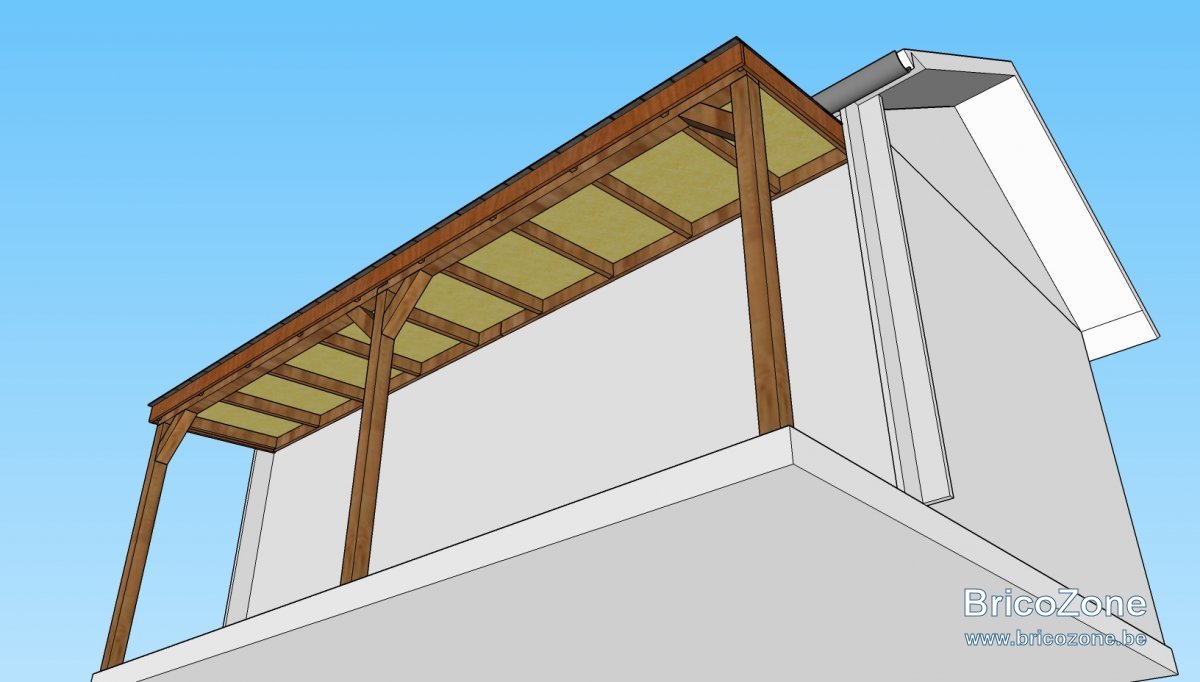

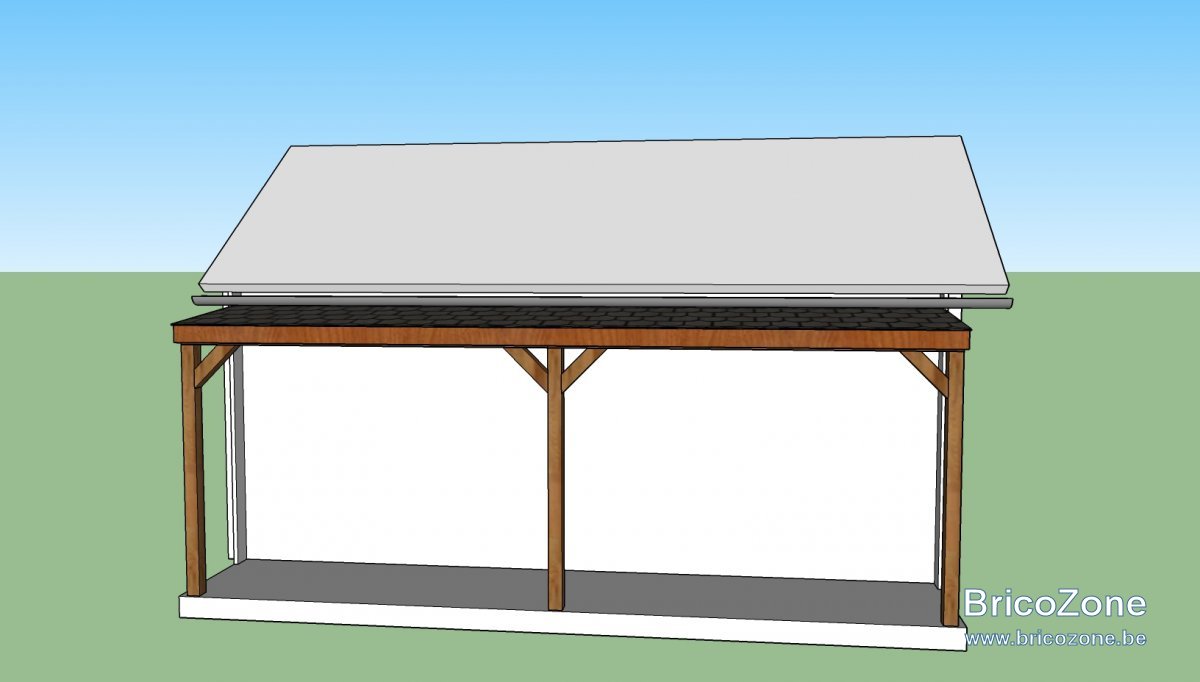

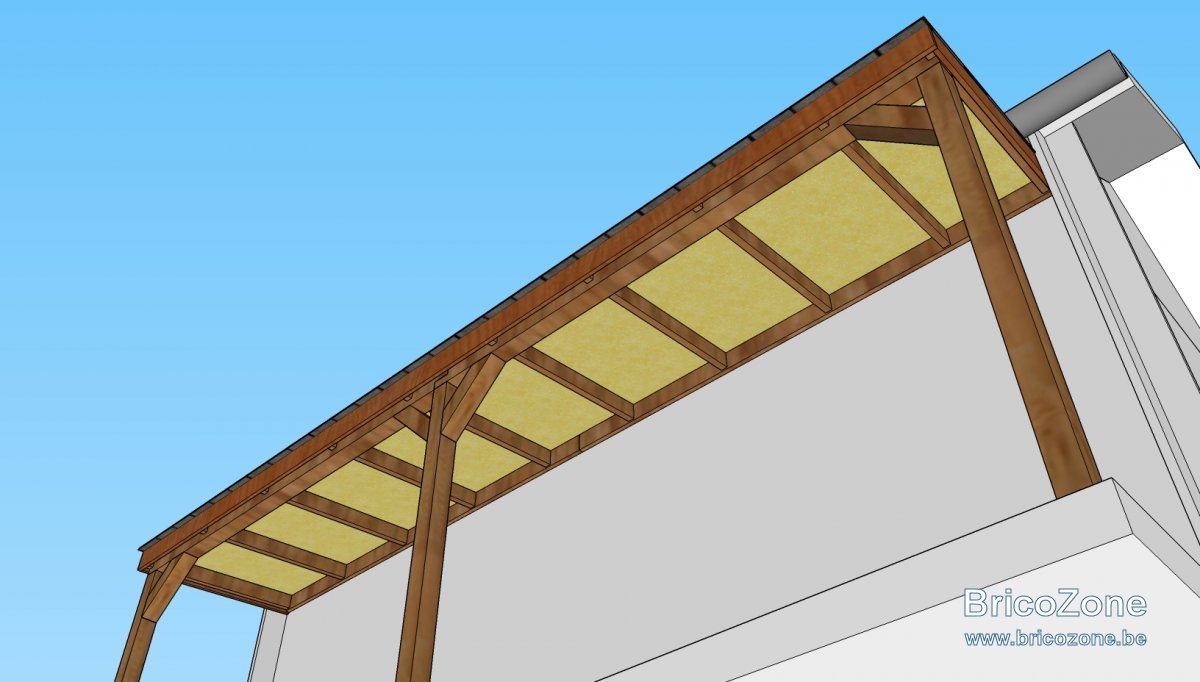

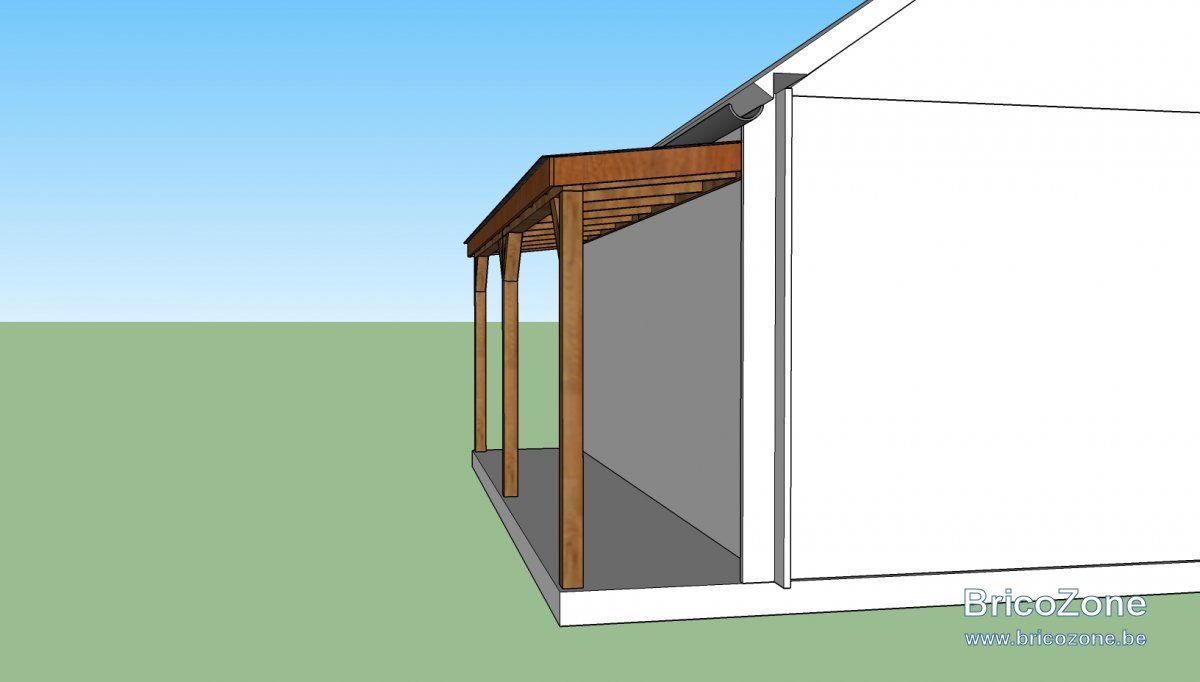

J'ai dessiné tout ça bien à l'échelle avec tes mesures.

Les poteaux carrés sont des 90x90. Les chevrons sont des 90x34.
La muraillère est une 100x25.
Les planches de rive sont des 125x19
l'OSB est du rainuré-languetté 59 de large, recoupé à 98. l'épaisseur est de 15 mm.

Toutes ces dimensions sont des dimensions commerciales usuelles trouvables dans n'importe quel magasin de bois (les dimensions utilisées ici viennent de chez Carlier).

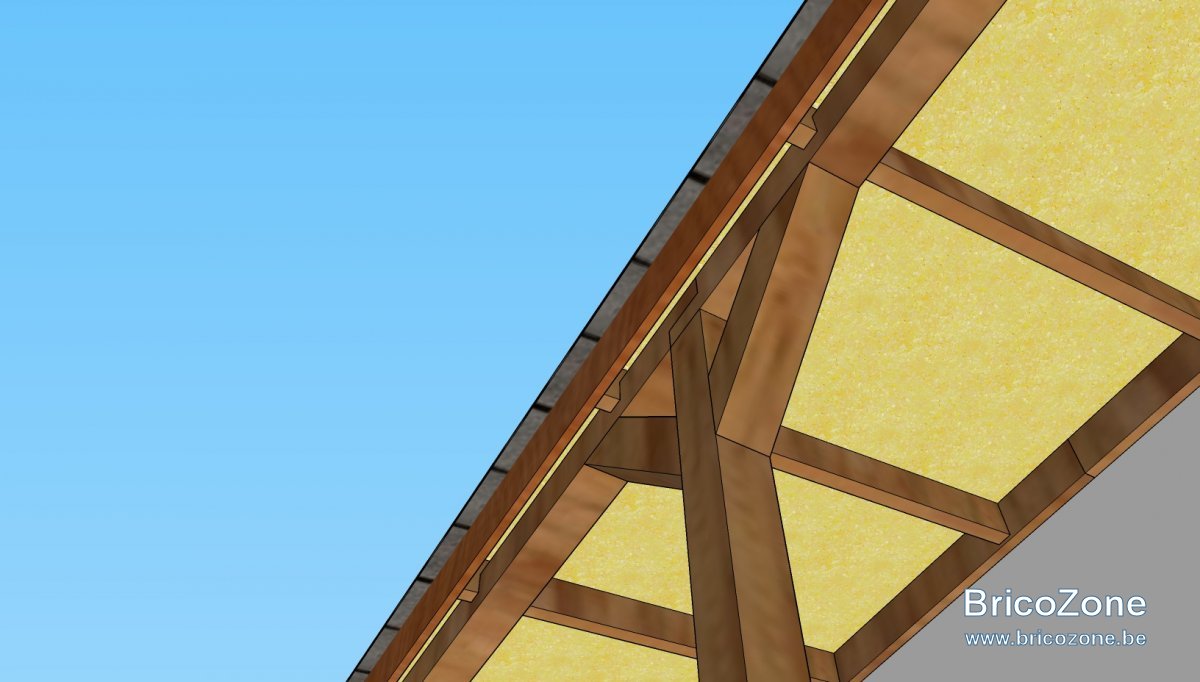

La muraillère est en 2 morceaux pour ne pas devoir balader une planche de plus de 5 mètres, idem pour la panne 90x90 venant au dessus des poteaux : 2 parties, assemblage mi bois.
La planche de rive en face avant est d'une seule portée sur mon dessin : c'est faisable mais c'est bien plus commode en 2 parties aussi !

J'ai occupé le plus grand espace possible, en laissant quand même quelques centimètres sur les cotés, sinon l'assemblage serait très compliqué (à cause des 'oreilles'). (note que ce serait pour moi, je laisserais encore plus d'espace sur les cotés, mais j'ai dessiné comme tu as dit).

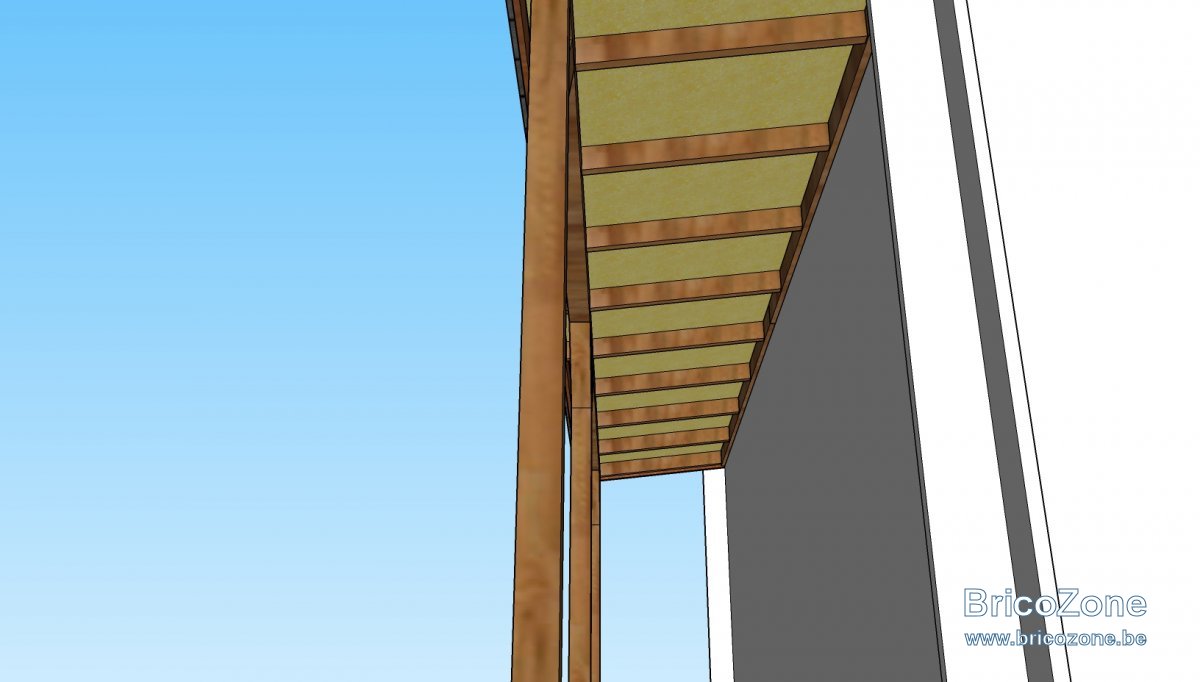

Les pannes sont disposées de telle façon qu'on ne doit pas recouper l'OSB et que les plaques tombent toutes pile-poile au milieu des chevrons. Seule la dernière plaque (à droite) est moins large que les autres et doit être recoupée (c'est évidemment invisible vue de dessous puisqu'on ne voit pas les rainures et de dessus puisque c'est revetu )

La hauteur sous la poutre de devant est de 175, c'est le maximum atteignable si on veut garder une pente raisonnable (6° ici). Comme de toute façon tu es coincé par la barrière, j'imagine que ce n'est pas un souci. Tu peux relever un peu en diminuant la pente, mais l'eau de pluie risque peut être de stagner.

Voilà, ce sont quelques idées comme ça, j'espère que ça pourra t'inspirer pour ta réalisation.

(je mets les photos en 2 posts, il y en a trop)



jean_marc_cse

• 5 Février 2019

• #12



jean_marc_cse

• 5 Février 2019

• #13

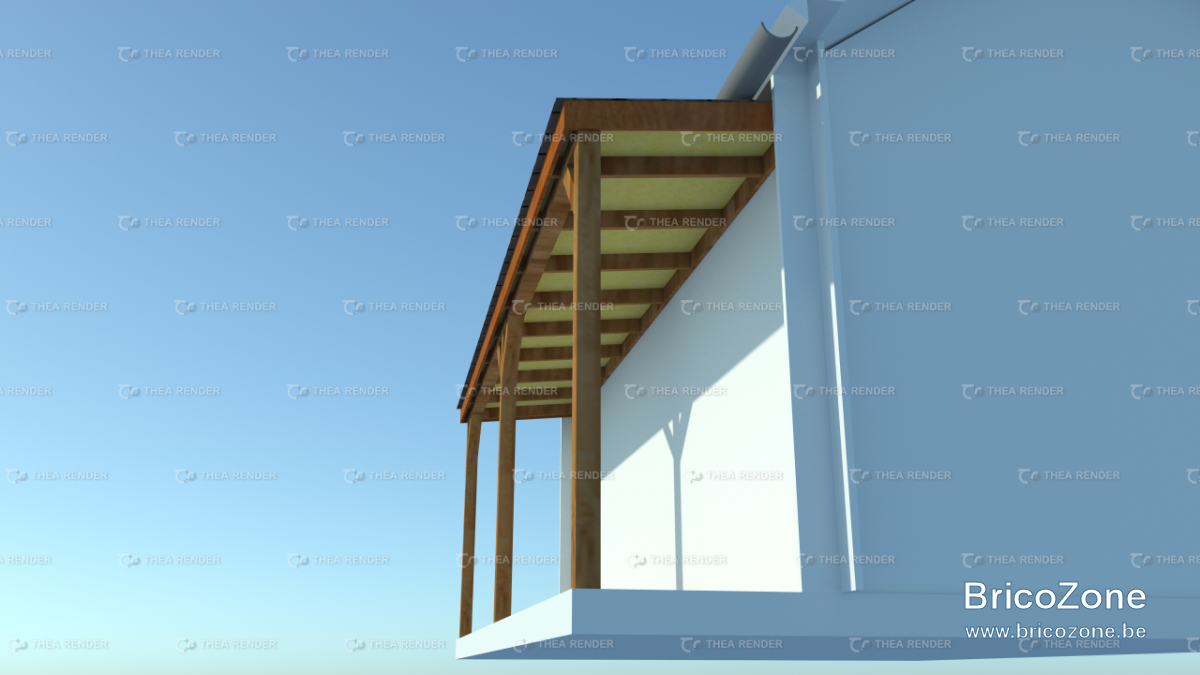

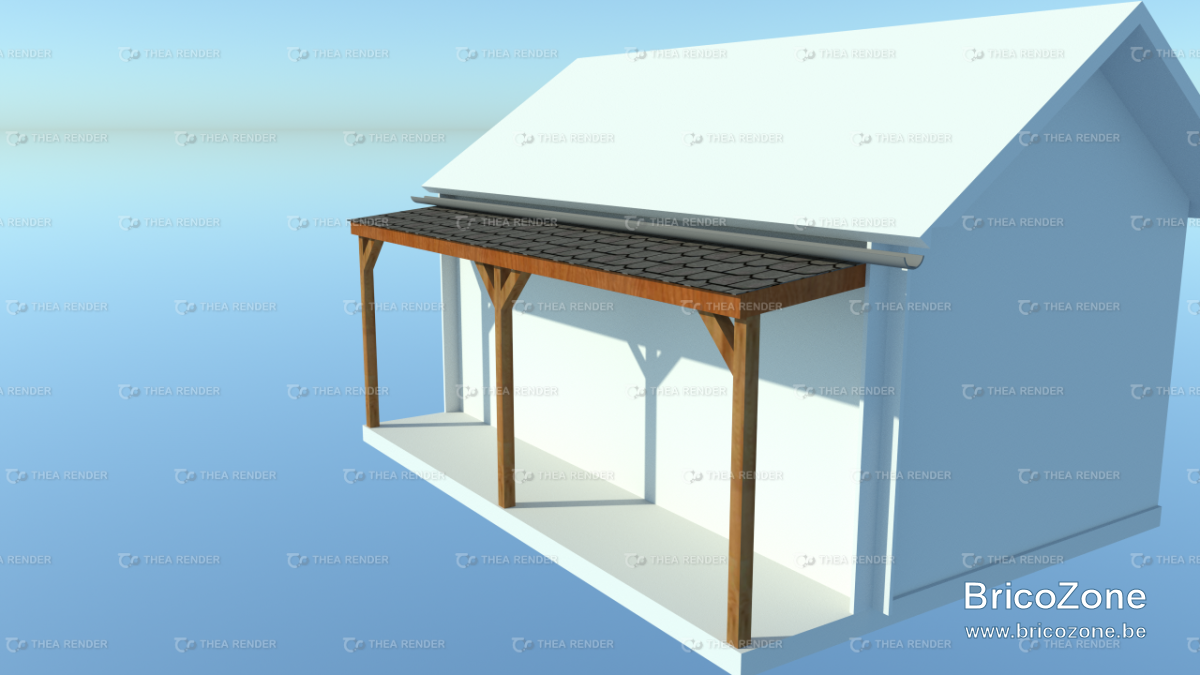

Des vues photo réalistes.

Ton petit abri aura bel allure je pense, les proportions sont assez sympas.

et une autre :



nitrous

• 5 Février 2019

• #14

Je ne sais comment te remercier, c est super ce que tu as fait la !

Je n ai plus qu a aller faire mes achats

Un tout grand merci, je posterai le résultat et les étapes



jean_marc_cse

• 5 Février 2019

• #15

Avec plaisir

Je me réjouis de voir le résultat ! Bon travail



nitrous

• 5 Février 2019

• #16

Y a plus qu a comme on dit



nitrous

• 6 Février 2019

• #17

Petite question par rapport à la fixation des pannes sur la murailliere.

Tu proposes de les fixer par derrière (pas possible pour moi sans vider toutes les étagères de l abris, boulot énorme) ou d utiliser des sabots a angle reglagle.

Je vois sur certains sites que les pannes sont posées sur la muraillere, et j imagine vissées entre elles par le dessus ? Qu en penses tu ?



jean_marc_cse

• 6 Février 2019

• #18

Je n aime pas ce genre de fixation.

Les sabots sont la solution la plus simple a mon sens, mais tu peux aussi clouer/visser en biais.

La muraillere peut etre simplement vissee dans les planches de l abri, sans traverser.

Si ce n est pas clair je peux faire un petit dessin.



Annepascal

• 6 Février 2019

• #19

Waou, c'est beau !
@jean_marc_cse , tu es un pro !!!!!



jean_marc_cse

• 6 Février 2019

• #20

Annepascal a dit:

Waou, c'est beau !
@jean_marc_cse , tu es un pro !!!!!

Cliquez pour agrandir...

Merci mais je suis un simple et humble bricoleur amateur! Certains ici sont de VRAIS pros

En revanche, il est vrai que le logiciel que j utilise (sketchup, gratuit) permet de faire facilement des plans avec un joli rendu. Pour les vues photos realistes, j utilise kerkythea, gratuit egalement en version evaluation.
