Construction abris à bûches contre mon abris de jardin

Dans le forum Abords, allées, jardin - par nitrous le 4 Février 2019

  1. 4AP

    4AP 44 ans, Luxembourg

    Chouette abri en effet.

    Je reste bluffé par vos compétences sur sketchup. J'ai encore essayé l'autre jour de faire un truc basique sur base d'un disque, ben j'y arrive pas...

    4AP , 7 Février 2019
    #21
  2. XTof.vl

    XTof.vl 56 ans, Flandre

    Petites idées:
    - Comme il y a une clôture juste à côté, il me semble intéressant de prévoir de quoi retenir le bois vers cette clôture (bois, grillage...)
    - La pente de l'abris me semble trop faible.

    Pour SketchUp, j'ai utilisé un peu et cela vient assez facilement, faut juste savoir où et comment faire, et l'appliquer systématiquement. C'est le comment faire le plus difficile.

    XTof.vl , 7 Février 2019
    #22
  3. Plumy

    Plumy 30 ans, Liège

    Je n'ai pas lu les réponses, je ne sais pas si quelqu'un l'a soulevé, mais attention aux prescriptions urbanistiques. Si accolé à l'abri il rentre en compte dans le calcul de la surface de l'abri de jardin...

    Pour le rendu, Lumion donne encore mieux ;)

    Plumy , 7 Février 2019
    #23
  4. nitrous

    nitrous Hainaut

    Bonne remarque.

    Se pose alors la question suivante: dans quel sens rangeriez vous le bois à ma place ?
    Les buches parallèles à la longueur du chalet ou perpendiculaire ?

    Si je mets quelque chose pour retenir le bois, le probleme qui se posera sera que je n aurai plus accès pour nettoyer les grilles que vous voyez au sol (évacuation d'eau).

    Je suis amené à me demander si je ne vais pas demander au proprio de la prairie si je ne peux pas retirer une partie de sa cloture (qui est dans un état lamentable), venir poser mes poutres non pas sur ma dalle mais dans la terre (à la limite de propriété) et ainsi gagner quelques précieux centimètres et garder accès aux grilles d'évacuation au sol

    Qu en pensez vous ?

    nitrous , 7 Février 2019
    #24
  5. jean_marc_cse

    jean_marc_cse 50 ans, Brabant Wallon

    Si les bûches sont placés perpendiculairement (ce qui est le sens classique), il n'y a pas besoin de mettre quelque chose pour retenir le bois coté clôture.

    D'autre part, c'est à la fois plus facile, plus durable et plus esthétique de garder les poteaux sur la dalle.

    L'agencement définitif (par exemple "fermer" un coté, "faire 2 zones", etc. ?) va dépendre de ton usage, de la dimension de tes bûches, de la quantité que tu comptes stocker, etc.

    Il faut juste bien penser à l'avance au fait que comme tu es contre la cloture, il n'y auras pas de passage aisé pour se servir en buches par l'avant : tout se fera par les cotés. C'est à garder à l'esprit.

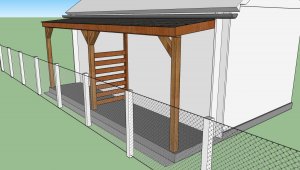

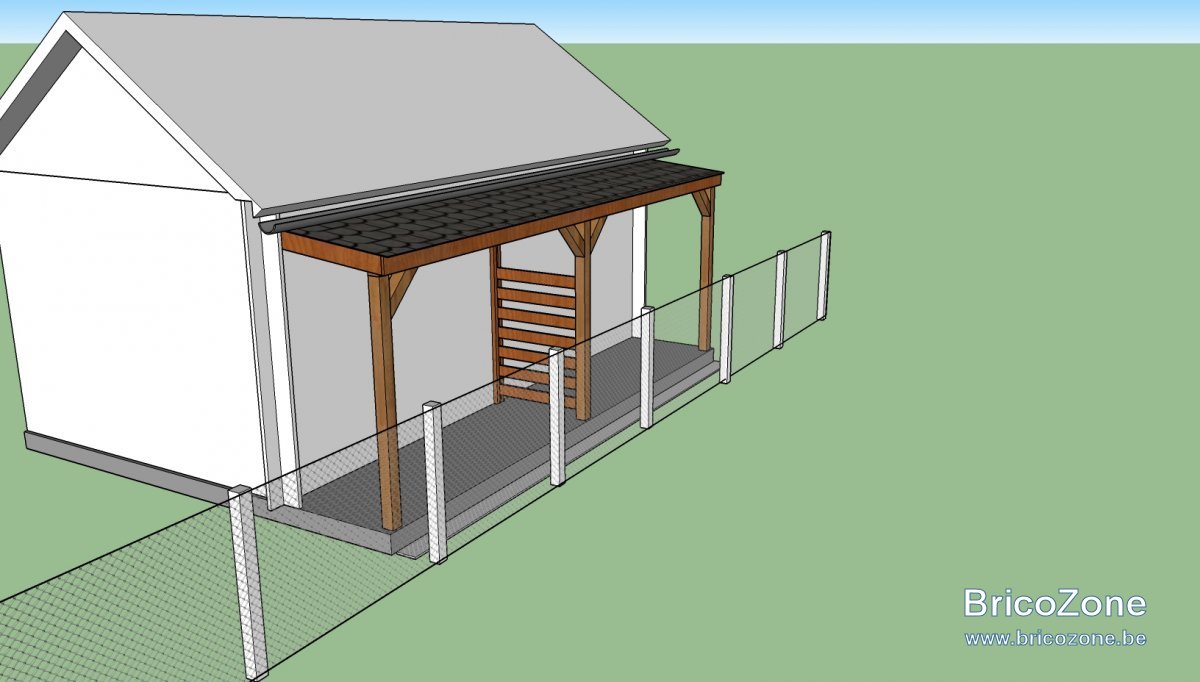

    Un truc comme ça par exemple :

    ab100.jpg ab101.jpg


    Peut être jeter un oeil sur des choses existantes :
    https://www.google.com/search?hl=EN....gws-wiz-img.....0..35i39j0i10i30.02xjUXZO9I8


    Pour ce qui est de la pente du toit, c'est vrai que c'est un peu faible, MAIS j'ai déjà vu ce genre de pente et en pratique c'est OK. On peut augmenter bien sur, mais au détriment de la hauteur disponible en face avant. Ici il n'y a pas de vrai problème : la gouttière récupère les eaux du toit de l'abri de jardin, et la surface du toit de l'abri à bûches est petite.

    jean_marc_cse , 7 Février 2019
    #25
  6. nitrous

    nitrous Hainaut

    Les buches sont des 50cm, j aurai donc un bon 50cm pour manoeuvrer mon corps face aux buches (car je peux marcher sur l evacuation au sol bien entendu)

    nitrous , 7 Février 2019
    #26
  7. jean_marc_cse

    jean_marc_cse 50 ans, Brabant Wallon

    J'ai appris simplement en regardant un tutoriel sur Youtube. Pour dessiner ce genre de plans, il suffit de très peu d'outils: l'outil qui permet de dessiner un rectangle, l'outil "pousser/tirer" pour donner une épaisseur, la fonction "Faire un groupe". Il faut ensuite savoir utiliser le mètre, l'outil déplacer/copier, et l'outil "rapporteur". C'est tout.

    Je peux conseiller ce lien : https://www.youtube.com/channel/UCCpByhtYUtS76jDvJfz_MVA/videos

    Aller en bas de page, et regarder les leçons Sketchup suivantes : 1, 2, 5, 6, 10, 12, 19, 22 et 23. C'est tout ce qui est nécessaire. Chaque leçon sauf la première dure 5 minutes et c'est très bien fait, très didactique.

    jean_marc_cse , 7 Février 2019
    #27
    Wouallonnous aime ça.
  8. jean_marc_cse

    jean_marc_cse 50 ans, Brabant Wallon

    Super alors, ça c'est une bonne nouvelle. A voir tes préférences pour la mise en oeuvre finale. Je trouve que la séparation centrale comme dessiné plus haut est souvent une chouette solution, surtout sur une longueur (5 mètres!) aussi importante.

    jean_marc_cse , 7 Février 2019
    #28
  9. Carbu

    Carbu 52 ans, Brabant Wallon

    Juste un petit commentaire: avec ce type d'abri et le volume dispo, tu va en gros stocker 5 m³ au sec...
    Comment prévois-tu le stockage du bois frais qui va devoir sêcher ?
    Comment vas-tu aller chercher ton bois ? dans les bras ? c'est vite chiant quand il pleut... A la brouette ? peu d'accès à la brouette !!
    tu n'aurais pas un second endroit plus accessible pour des aller retour fréquents et limiter cet espace au stockage pour secher le bois ,

    Carbu , 7 Février 2019
    #29
  10. nitrous

    nitrous Hainaut

    Si, bien sur, ce sera 1 endroit de stockage, mais je peux bien entendu en créer des plus pratiques ailleurs.

    Mais dans un premier temps, ce sera cet endroit qui sera utilisé en attendant mieux, car travaux en cours à l exterieur et feu au bois pas encore installé ;)

    nitrous , 7 Février 2019
    #30
  11. Carbu

    Carbu 52 ans, Brabant Wallon

    C'était pour y penser ;-)

    Moi je venais de terminer mon abri au fond du jardin (accès uniquement à la brouette de l'extérieur), et je venais de rentrer les 50 stères pour commencer le sechage !!
    Je me suis fait mettre à la porte... hors de question que je laisse le bois !! :mad:
    J'ai tout retransporté pour déménager 500m plus loin !!
    C'est dans ce cas que tu es content de pouvoir passer avec une brouette :p

    Carbu , 7 Février 2019
    #31
    nitrous et jean_marc_cse aiment ça.
  12. nitrous

    nitrous Hainaut

    Salut tout le monde,

    J ai profité du beau soleil pour commencer le chantier (pour moi c est un vrai chantier lol)

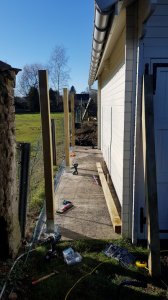

    J ai boulonné les fixations au sol et je me demande comment faire pour avoir les 3 poteaux bien de niveau et alignés, car il y a un certain jeu une fois la poutre introduite dans le support.
    Me conseillez vous de d abord fixer les poutres horizontales afin d avoir un ensemble, avant de boulonner les poutres dans les supports ?
    Merci pour vos conseils

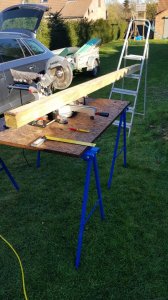

    Improvisation pour tenir la poutre lors de la decoupe :laughing:

    nitrous , 14 Février 2019
    #32
    jean_marc_cse aime ça.
  13. jean_marc_cse

    jean_marc_cse 50 ans, Brabant Wallon

    Joli début. Oui je mettrais les poutres horizontales puis je réglerais le niveau en rattrapant les quelques millimètres si nécessaire en jouant sur les hauteurs des poteaux des 2 extrémités. Pour l'alignement, je suppose que tu as aligné tes fixations ? Si c'est bien le cas, alors le réglage d'alignement se fera naturellement quand tu fixeras les chevrons dur la poutre horizontale et sur la muraillère. En tout cas c'est comme ça que je procéderais.

    n'hésite pas à étayer même sommairement (2 bouts de planche et un serre joint !) tes poteaux verticaux, tant que au moins un ou 2 chevrons ne sont pas en place. Avec le poids et des longueurs pareilles, ça fait beaucoup de tension sur les fixations.



    jean_marc_cse , 14 Février 2019
    #33
    nitrous aime ça.
  14. nitrous

    nitrous Hainaut

    Salut Jean Marc

    Merci pour tes conseils

    J ai réussi à tout bien fixer et tous mes niveaux et alignements sont parfaits

    Bon, c est pas du top niveau pour les finitions mais je fais avec le materiel dont je dispose (la kgs216 trop petite, la scie sauteuse bas de gamme, ...)

    Prochaines étapes : les jambes de force (comment calculer la longueur pour un angle à 45°?) et la muraillère (a quelle hauteur la mettre ?)

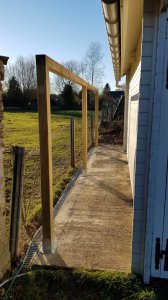

    Voici 2 photos en attendant la suite :D



    nitrous , 15 Février 2019
    #34
    @lex et jean_marc_cse aiment ça.
  15. nitrous

    nitrous Hainaut

    Autre petit détail : j arrive à rentrer une poutre de 300cm dans ma skoda superb et de fermer le coffre :eek::eek::eek:

    nitrous , 15 Février 2019
    #35
    jean_marc_cse aime ça.
  16. jean_marc_cse

    jean_marc_cse 50 ans, Brabant Wallon

    Joli travail :) J'aime bien ton assemblage mi bois, c'est propre.

    Alors pour les jambes de force : bonne nouvelle, si tu coupes les 2 cotés à 45°, et bien peu importe la longueur. par définition, 45 + 45 = 90, ca tombera toujours bien, aucun calcul à faire. Tu dois juste faire en sorte pour l'esthétique que toutes les jambes aient la même taille.

    Sur mes petits croquis, les jambes de force sont comme ceci (le long coté fait un peu plus de 42 cm, les angles évidemment 45 ce qui donne environ 24 pour le petit coté) :

    En pratique, tu peux couper des bouts (4) d'une longueur facile, par exemple 45 cm ou 50 cm. tu les coupes tous pareil. Puis tu coupes un coté à 45° (commence la coupe à la KGS) (le plus près possible du bord) sur TOUS les bouts.
    Ensuite, sur UN SEUL BOUT, tu coupes l'autre angle à 45°.

    Tu te sers du premier bout coupé comme gabarit pour faire les 3 coupes à 45° restantes sur les 3 autres bouts.

    Comme je l'ai dit, ne te tracasse pas des longueurs. Une seule chose est importante : avoir un 45° parfait des 2 cotés (en supposant évidemment que tu as bien un angle droit entre tes poteaux et ta poutre...)

    Tu peux aussi te servir d'un morceau de bois ou de poteau pour estimer la longueur qui te semble la plus jolie. Sur mon schéma, c'est 42 cm, mais c'est peut être plus joli un peu plus grand. Ca tu peux adapter facilement. Une fois ta grande longueur déterminée (juste pour l'esthétique), tu coupes à 45 des 2 cotés et voilà :)



    Pour la muraillère, sur mon dessin basé sur tes dimensions et ce que j'ai extrapolé de tes indications, le bas de la muraillère est à 188 cm du sol, sachant que le point haut de la poutre avant est à 184 cm du sol.

    En pratique, je la mettrais le plus haut possible compte tenu de la gouttière et en supposant que tu fasses un assemblage comme (ou similaire) sur mon dessin.


    L'idée, c'est de faire le plus grand angle possible pour que l'eau de pluie puisse couler.

    Mes explications sont elles claires ?

    jean_marc_cse , 15 Février 2019
    #36
    nitrous aime ça.
  17. jean_marc_cse

    jean_marc_cse 50 ans, Brabant Wallon

    J'oublias un détail : quand tu places ta muraillère, surtout n'oublie pas que par dessus les chevrons viennent encore un OSB ou équivalent + le revêtement (shingles/autre). Il faut évidemment en tenir compte pour garder la marge nécessaire par rapport au bas de la gouttière (qui est le point bas).


    jean_marc_cse , 15 Février 2019
    #37
    nitrous aime ça.
  18. nitrous

    nitrous Hainaut

    Merci, tout est très clair pour moi

    J avais deja en tete de ne pas oublier l épaisseur du revêtement, c est mon genre d oublier ce genre de detail et je dois tout recommencer

    La suite... demain ? :cool:

    nitrous , 15 Février 2019
    #38
    jean_marc_cse aime ça.
  19. jean_marc_cse

    jean_marc_cse 50 ans, Brabant Wallon

    Yeah :cool: Il va faire beau tout le week-end, c'est le moment ou jamais ! Bon travail !!

    jean_marc_cse , 15 Février 2019
    #39
    nitrous aime ça.
  20. nitrous

    nitrous Hainaut

    Merci pour tous tes conseils et encouragements, c est motivant :)

    Bon we à toi aussi

    nitrous , 15 Février 2019
    #40
    jean_marc_cse aime ça.
