Construction abris à bûches contre mon abris de jardin

jean_marc_cse

• 15 Février 2019

• #41

encore un petit détail pendant que j'y pense. Avant de fixer définitivement la muraillère, tu peux faire un contrôle de plus en t'assurant que qu peux physiquement (en fonction de tes chevrons) les disposer en gros comme ceci:



normalement si tes dimensions sont plus ou moins comme celles que tu m'avais donné, l'angle des chevrons par rapport à la muraillère est de 6 degrès.
tu peux donc faire une coupe dans un chevron de 6 degrés (KGS réglé sur 6° à gauche).
tu vas obtenir ceci (en bleu c'est la planche non coupée, les angles font 90°) et en rouge après une coupe de 6° sur la gauche:



Tu peux alors venir appuyer le coté coupé à 6 ° a plat le long du mur (ou posé sur la muraillère) et vérifier que tu tombes comme il faut dans ton chevron, comme sur le premier dessin. Si pas, tu rectifies l'angle, en plus ou en moins (ou tu ajustes la hauteur de la muraillère).

C'est la partie la plus délicate de la construction à mon avis, pas tant dans la réalisation que dans les réglages.

Il vaut mieux vérifier avant d'avoir fait des trous partout et de devoir tout bouger



nitrous

• 16 Février 2019

• #42

J ai trouvé une petite demi heure ce matin



Par contre, pour les fixations métalliques (sabots ?), je n ai pas trouvé de réglables ils sont donc a angle droit. Je vais improviser pour voir comment je peux fixer mes chevrons qui auront un angle de 6° avec ces sabots



nitrous

• 17 Février 2019

• #43

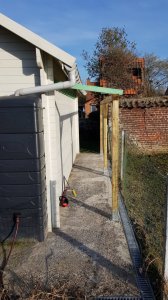

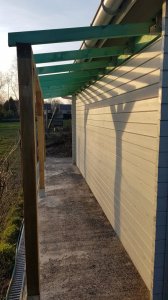

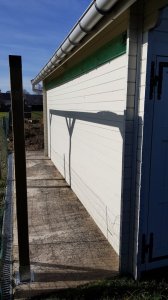

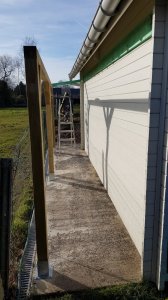

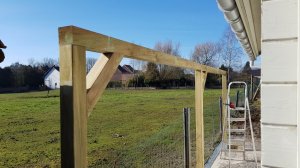

Les photos d hier:

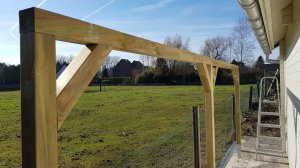

J ai perdu beaucoup de temps à trouver comment bien decouper le chevron qui vient reposer sur la poutre

Pour info j ai un angle de 10°



jean_marc_cse

• 17 Février 2019

• #44

nitrous a dit:

Les photos d hier:

Cliquez pour agrandir...

Très joli travail Ca avance bien !

nitrous a dit:

J ai perdu beaucoup de temps à trouver comment bien decouper le chevron qui vient reposer sur la poutre. Pour info j ai un angle de 10°

Cliquez pour agrandir...

Ca ne m'étonne pas. Comme je te disais, c'est las partie la plus délicate au niveau réglage/ajustements.
Un angle de 10° est parfait. En tout cas, l'allure générale est sympa, la pente est esthétique et la proportion des jambes de force est super. Quelle longueur as tu choisis ?

Maintenant que tu as un chevron, il va te servir de gabarit pour tous les autres. c'est souvent une bonne idée quand c'est possible de faire la coupe complémentaire à 10° sur l'extrémité de tes chevrons verts pour retrouver une verticale pour fixer la planche de rive avant de tout fixer : c'est plus confortable.

En tout cas, bon travail, on a hâte de voir les photos suivantes !



nitrous

• 17 Février 2019

• #45

J'ai coupé des morceaux de 50cm puis j'ai fait mes angles à 45° au plus près des bords

En regardant les photos hier soir, je me suis rendu compte que j aurais du couper l autre extremité du chevron à 10° également. Je le sais pour les prochains

Normalement aujourd hui je vais encore savoir avancer un peu



A

A.L.

• 17 Février 2019

• #46

Pour les sabots, voir chez un marchand de matériaux ou marchand de bois.
Par ex. Leboutte : https://www.leboutte.be/catalogue_f...eglable_sabot-de-poutre-a-pente-reglable.html



nitrous

• 17 Février 2019

• #47

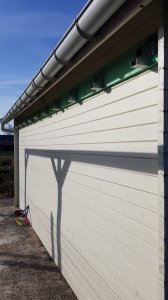

Statut du jour:

J avance doucement mais surement




Les bois ne sont pas encore fixés je dois d abord recouper ceux qui sont légèrement trop longs

Comment faire pour verifier que les 10 sont tous bien alignés entre eux ?

Merci



jean_marc_cse

• 17 Février 2019

• #48

Excellent.

On doit s'assurer de 2 choses :
- que tous les chevrons soient alignés
- que cet alignement soit parallèle aux poteaux (on supposera pour la suite que tes poteaux SONT alignés).

Rien de plus simple grâce à notre ami Euclide (300av J.C.) qui a postulé (entre autre) que par 2 points passent une seule droite (et plein d'autres trucs utiles concernant les parallèles et le angles.)

Voici la marche à suivre:

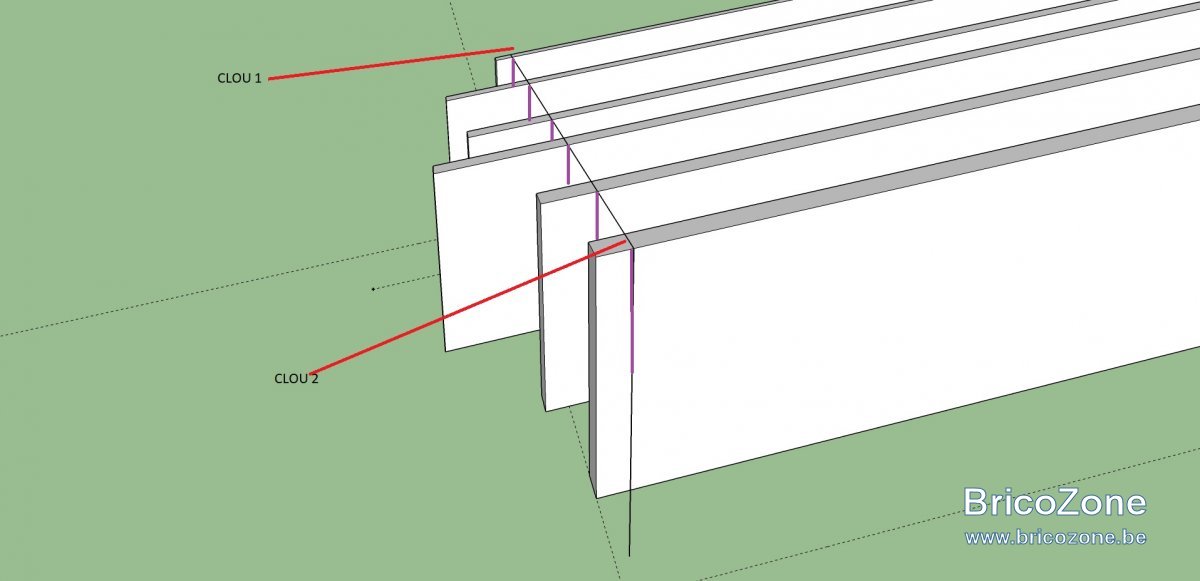

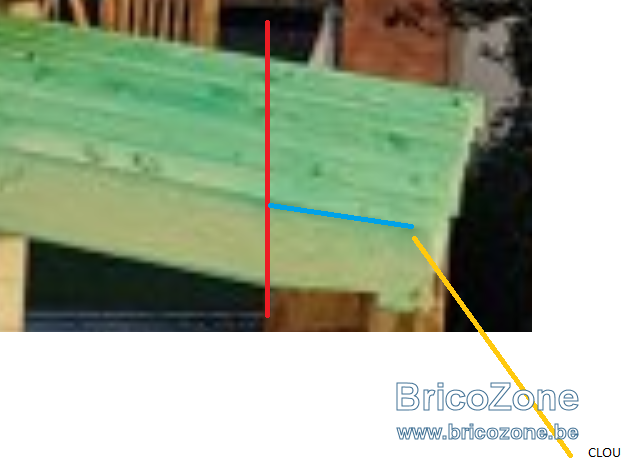

- A) a partir d'un des poteaux d'une extrémité, en t'aidant d'une latte ou d'un niveau, tu t'alignes sur le poteau et tu traces une verticale jusqu'en haut du chevron (la ligne rouge).
- B) de la, tu prends une mesure légèrement inférieure (par exemple 0,5 ou 1 cm) à la dimension restante du chevron, en suivant le chevron vers le bas (la ligne bleue). C'est important de prendre une mesure facile (genre 25 cm ?) et de na PAS aller jusqu'en bas, garder 0,2 ou 1 cm de marge).
- C) Planter un clou

- faire ensuite la MEME chose sur le chevron de l'autre extrémité

- Tendre une ficelle entre les clous. Si tout va bien, et comme on pris de la marge, la ficelle tendue doit croiser tous les autres chevrons, plus ou moins loin des extrémités, mais pas loin.

Ca doit donner un truc comme ça (vue exagérée):

Il ne reste plus qu'à tracer une verticale (au niveau) (en violet sur mon dessin) depuis toutes les intyersections ficelle/chevrons.

Par définition (merci Euclide) :
- Toutes les extrémités des chevrons seront alignées (on peut tracer une droite qui passe par toutes les extrémités des chevrons) : c'est bien pour fixer la planche de rive (une planche = plus ou moins une droite un peu épaisse...)
- Notre planche de rive sera parallèle aux poteaux (c'est esthétiquement mieux et intellectuellement satisfaisant).

clair ?

en tout cas, joli boulot, tu as super bien avancé !



jean_marc_cse

• 17 Février 2019

• #49

(et bien évidemment, les lignes violettes, c'est celles qu'on suit pour recouper à la scie sauteuse...)



nitrous

• 17 Février 2019

• #50

Salut Jean Marc

Merci pour tes explications bien claires, mais en fait c est moi qui ne suit pas clair.

Ce que je cherche à savoir, c est l alignement (presque) horizontal, c est à dire qu une fois que je vais poser mes plaques d osb ou autre, tout soit du meme niveau, je ne sais pas si je m exprime correctement

Je pensais peut etre deposer une poutre qui reposerait sur les 10 morceaux de bois (ou du moins une partie) pour voir si cette poutre repose bien sur tous les morceaux que je viens d installer, et qu il n y en a pas un qui aurait un angle inferieur ou supérieur



jean_marc_cse

• 17 Février 2019

• #51

ah ok je vois ce que tu veux dire. Ne t'en fais pas pour ça à priori.

(au fait : n"hésite pas à faire plus de photos, des gros plans, donner des mesures, etc.)

De ce que je vois sur les photos , tu as travaillé très proprement.

Je suis presque certain (à l'oeil) de deux choses:
- tout n'est pas parfait : c'est évident : les bois ne sont jamais parfaitement rectilignes, on fait des erreurs de coupes de l'ordre de 1 ou 2 mm de-ci ou ou de-la
- mais comme tu as très visiblement travaillé avec soin (ça se voit), les erreurs si il y en a sont petites (de l'ordre de 1, 2 ou 3 mm). Ces erreurs sont largement assez petites pour être complètement insignifiantes quant tu vas mettre tes OSB (ou autre) : quoi que tu utilises, les matériaux ont tous une flexibilité bien suffisante pour rattraper les éventuels petits défauts. Au pire, une "cale" pas ci ou par là permet toujours de récupérer ce genre de choses. Et n'oublies pas que le tout sera in fine recouvert (shingles ou autre pour le dessus, planches de rives pour les cotés visibles) : les éventuels micro-défauts seront invisibles et en aucun cas ils ne compromettent la structure.

Mettre une poutre comme tu le suggères pour vérifier que c'est en gros correct ne peut pas faire de mal, c'est sur, mais ne te tracasse pas si tout n'est pas parfait, surtout si les différences de niveaux sont entre chevrons éloignés (genre entre le 3eme et le 8eme) : ça na pas d'importance. Si il y avait une très grosse différence entre 2 chevrons proche (genre 2 cm d'écart en hauteur entre le 4eme et le 6 eme); alors il faut réfléchir. MAis je doute que tu ais ce genre de soucis...



nitrous

• 17 Février 2019

• #52

OK, merci beaucoup pour les conseils.

Je vais essayer d avancer mercredi

A bientot, bonne soirée



nitrous

• 24 Février 2019

• #53

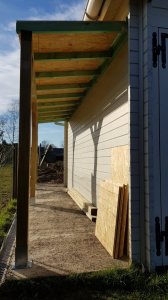

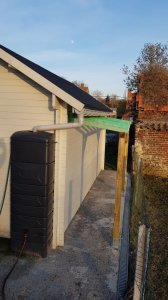

Petite photo du jour

Manque plus que la latte de finition et les schingles



Petite erreur de ma part: j ai fait en sorte que les chevrons soient tous à la même distance les uns des autres.
Résultat, j ai du tout recouper dans la longueur plutot que de suivre le conseil de séparer mes chevrons de la meme largeur que mes plaque d osb. Perte de temps et perte des emboitements une fois sur deux
Sinon je suis content du résultat



jean_marc_cse

• 24 Février 2019

• #54

Super chouette, très joli travail et parfaite illustration que le DIY, c'est 90% d'envie de faire, les 10% restant, c'est "juste" un peu de boulot !

Hâte de voir avec les dernières finitions ! Merci pour les photos !



nitrous

• 24 Février 2019

• #55

Merci pour tous tes conseils.

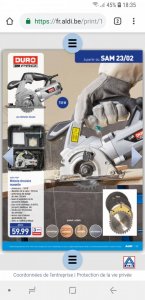

Je me suis acheté un petit outil chez aldi pour couper les osb , bien plus pratique que la scie sauteuse que je deteste



nitrous

• 24 Février 2019

• #56

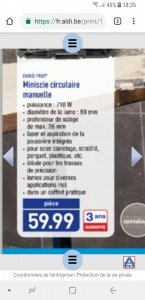

Voici l outil, j en suis tres content



jean_marc_cse

• 30 Mars 2019

• #57

nitrous a dit:

Petite photo du jour

Manque plus que la latte de finition et les schingles

Voir la pièce jointe 38949

Petite erreur de ma part: j ai fait en sorte que les chevrons soient tous à la même distance les uns des autres.
Résultat, j ai du tout recouper dans la longueur plutot que de suivre le conseil de séparer mes chevrons de la meme largeur que mes plaque d osb. Perte de temps et perte des emboitements une fois sur deux
Sinon je suis content du résultat

Cliquez pour agrandir...

par curiosité : as tu fini ton joli abri ?



nitrous

• 30 Mars 2019

• #58

jean_marc_cse a dit:

par curiosité : as tu fini ton joli abri ?

Cliquez pour agrandir...

Salut,

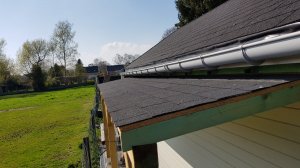

J ai mis les shingles (un jour de tempête) et maintenant je dois aller acheter des longues planches pour refermer en partie l abri dans le sens de la longueur, histoire que les buches restent bien en place



jean_marc_cse

• 30 Mars 2019

• #59

Super



nitrous

• 10 Avril 2019

• #60

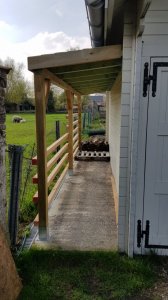

J ai mis les lattes de finition et des chevrons pour empêcher que les buches ne sortent de l abri. Il me manquait 3 chevrons que je vais mettre demain.
