définition de l’autoconsommation instantanée

D

dynamitron

  • #1
Tout est dans le titre : quelle est la définition de l'auto-consomation d'une installation électrique/photovoltaique ?
Je crois me souvenir que le calcul se fait de 1/4 heure en 1/4 heure.
J'ai installé un système de monitoring pour surveiller les paramètres électriques de ma maison et je pense que si j'avais cette définition je pourrais assez facilement calculer/afficher en permanence mon taux d’autoconsommation

http://dynamitron.zapto.org/grid.html

Merci.

Dernière édition:
  • #2
L'autoconsomation ce calcule sur une année complète

  • #3
Au Canada je ne sais pas vos règle

  • #4
dynamitron a dit:
Tout est dans le titre : quelle est la définition de l'auto-consomation d'une installation électrique/photovoltaique.
Je crois me souvenir que le calcul se fait de 1/4 heure en 1/4 heure.
J'ai installé un système de monitoring pour surveiller les paramètres électriques de ma maison et je pense que si j'avais cette définition je pourrais assez facilement calculer/afficher en permanence mon taux d’autoconsommation

http://dynamitron.zapto.org/grid.html

Merci.
Cliquez pour agrandir...

Pour moi l autoconsommation doit se voir en instantané.

  • #5
Ton système de monitoring permet surtout de calculer le prélèvement brut, ce qui est encore plus utile que de calculer le taux d'auto-consommation.

(1) Pour chaque quart d'heure de l'année, tu fais la somme de (L1power + L2power + L3power) mulitpliée par 1/4 d'heure.
- Si cette valeur est négative, tu as injecté en moyenne sur le quart d'heure en question. Tu laisse tomber cette valeur
- Si cette valeur est négative, tu as prélevé en moyenne sur le quart d'heure en question. Tu accumules cette valeur dans le total annuel prélèvement brut.

(2) Ensuite, tu évalues le prélèvement net avec le compteur du GRD qui tourne à l'envers exactement comme à chaque relevé annuel normal. Si cette valeur est négative, tu la considères comme zéro. (Ce sera le cas si tes panneaux couvrent au moins ta consommation annuelle.)

Enfin, tu compares (1) - (2) au forfait calculé sur la base de la puissance de l'installation pour savoir si le forfait sera plus ou moins avantageux que la mesure réelle.

:cool:

  • #6
marc.d a dit:
Ton système de monitoring permet surtout de calculer le prélèvement brut, ce qui est encore plus utile que de calculer le taux d'auto-consommation.

(1) Pour chaque quart d'heure de l'année, tu fais la somme de (L1power + L2power + L3power) mulitpliée par 1/4 d'heure.
- Si cette valeur est négative, tu as injecté en moyenne sur le quart d'heure en question. Tu laisse tomber cette valeur
- Si cette valeur est négative, tu as prélevé en moyenne sur le quart d'heure en question. Tu accumules cette valeur dans le total annuel prélèvement brut.

(2) Ensuite, tu évalues le prélèvement net avec le compteur du GRD qui tourne à l'envers exactement comme à chaque relevé annuel normal. Si cette valeur est négative, tu la considères comme zéro. (Ce sera le cas si tes panneaux couvrent au moins ta consommation annuelle.)

Enfin, tu compares (1) - (2) au forfait calculé sur la base de la puissance de l'installation pour savoir si le forfait sera plus ou moins avantageux que la mesure réelle.

:cool:
Cliquez pour agrandir...
Voilà qui est parlé !! C'est parti pour la mise en application :)

Je produit trop par rapport à ma conso qui d'ailleurs baisse d'année en année, va savoir pourquoi...
Donc je ne vais que m'occuper du point (1)

Dernière édition:
  • #9
Yucatan a dit:
La consommation et la production pv varient tout le temps.

Chacun sa vision de la chose.
Cliquez pour agrandir...

Je voudrais surtout me rapprocher de ce que vont calculer les compteurs intelligents, donc c'est de 1/4 heure en 1/4 heure.

  • #11
Voilà !!
Courbe bleu : ce qui a été prix au réseau pour cause de production insuffisante
courbe rouge : ce qui a été rejeté au réseau pour cause de consommation insuffisante.

Dépendance au réseau = courbe bleu / consommation
usage solaire = (production solaire - courbe rouge) / production solaire

Rafraîchissement toutes les 2 mins : http://dynamitron.zapto.org

Vos commentaires ?

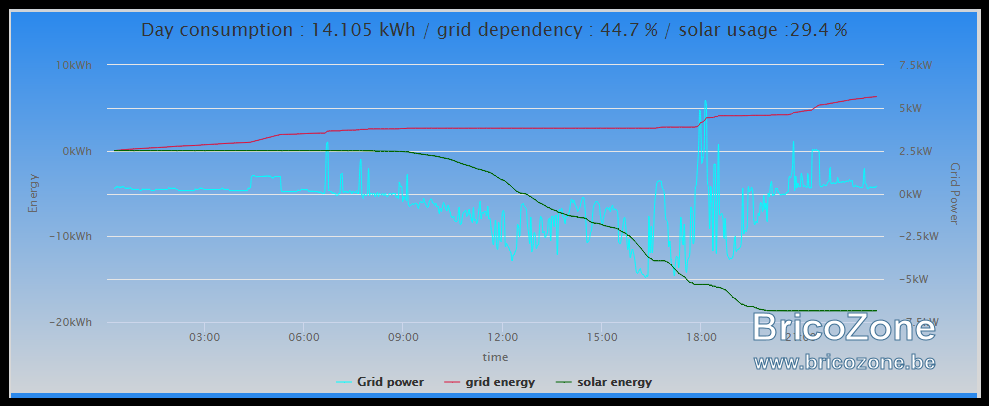

Screen Shot 06-13-19 at 11.19 PM.PNG

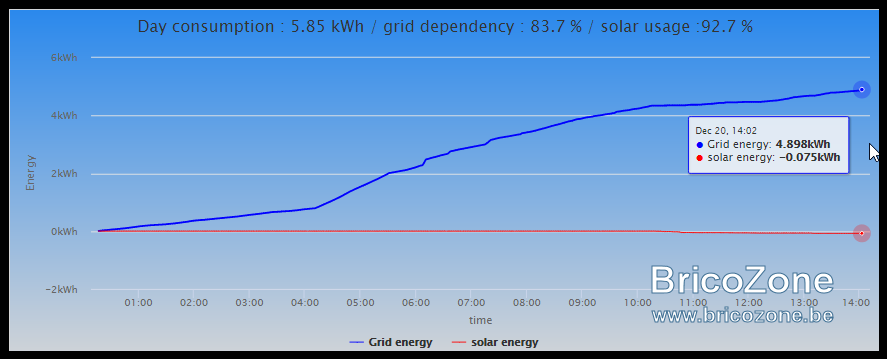

Screen Shot 12-20-18 at 02.05 PM.PNG

Dernière édition:
  • #12
Sympa.
Poste une autre figure un jour où on aura un peu de soleil.

  • #13
marc.d a dit:
Sympa.
Poste une autre figure un jour où on aura un peu de soleil.
Cliquez pour agrandir...

Je savais que tu regarderais ce post...

Il a fait moche aujourd'hui mais je ne manquerai pas de revenir dés que la courbe rouge décollera un peu.
Dés que j'ai du temps, je vais faire un enregistrement journalier et mettre ça en graphique bien sur !!

Je crains cependant que ce genre de chose ne fait que démontrer qu'on est fort dépendant du réseau.

  • #14
Y a eu un peu de soleil aujourd'hui.
- 84.6 % de l’électricité utilisée sur la journée a été prise sur le réseau
- 63.2 % de l'électricité solaire a été utilisée directement, le reste était en surplus par rapport à ma consommation du moment..

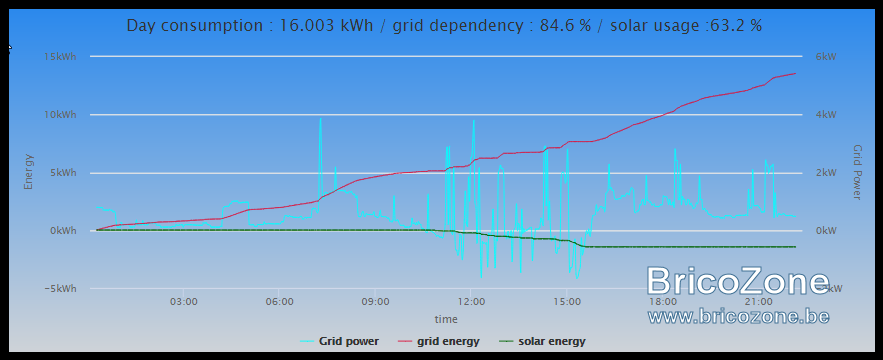

Screen Shot 12-22-18 at 10.10 PM.PNG


http://dynamitron.zapto.org

Dernière édition:
  • #15
Perso je fais une moyenne sur 5min des kWh produit vs exporté.

  • #16
Bonjour à tous,
Avec le système (compteur linky ou compteur double flux) je vois difficilement comment il pourront calculer de 1/4h en 1/4h
Bav

  • #17
Pour être sûr d'être en autoconsommation, il faut des batteries ! On ne peut pas empêcher de faire fonctionner son frigo, son congélateur quand il en a besoin et non quand il y a de l'électricité. Donc oui, ceux qui non pas de stockage et ont des PV sont fort dépendant du réseau...

  • #18
Haiku a dit:
Perso je fais une moyenne sur 5min des kWh produit vs exporté.
Cliquez pour agrandir...

J'ai essayé de 1/4h en 1/4h et ça donnait des graphique moches avec des escaliers. Puis je suis passé à 2 min synchrone avec ma base de temps d’acquisition comme pour tout le reste de mon site.
Au final, ça ne change rien au calcul des pourcentages.

Dernière édition:
  • #19
danbw a dit:
Bonjour à tous,
Avec le système (compteur linky ou compteur double flux) je vois difficilement comment il pourront calculer de 1/4h en 1/4h
Bav
Cliquez pour agrandir...

Je ne vois pas trop ou est la difficulté.
A partir du moment ou les données sont dans la base de données, c'est peanuts de faire le calcul...

  • #20
danbw a dit:
Bonjour à tous,
Avec le système (compteur linky ou compteur double flux) je vois difficilement comment il pourront calculer de 1/4h en 1/4h
Bav
Cliquez pour agrandir...
Avec Linky, c'est sans problème.

Avec un bête doube flux, je ne vois pas comment ce sera possible.
