Diametre tuyau PLT gaz

Raga,

Pas de coude à proprement parlé de la citerne jusqu'à l'armoire.
Idem de l'armoire jusqu'aux chaudières.
Tout au plus, le flexible est légèrement courbé en terre.

- Chaudière maison 1 (25kw) à 30m du compteur situé dans l'armoire
- Chaudière maison 2 (25kw) à 10m du compteur situé dans l'armoire
- Chaudière maison 3 (40kw) à 5m du compteur située dans l'armoire

Merci

stifler1983 a dit:

Pas de coude à proprement parlé de la citerne jusqu'à l'armoire.
Idem de l'armoire jusqu'aux chaudières.

Cliquez pour agrandir...

Tout est en ligne droite ? une courbe à 90°C, même sans raccord, c'est aussi une perte de charge non négligeable.
Possible d'avoir un petit schéma d'implantation vit fait ?

On s’en fous des coudes... dans le calcul y a une marge pour les accessoires.
Pour le diametre du PLT, faut voir avec le fabricant. Chaque fabricants ont leur propre abaque avec leur propre perte de charge....

Da05 a dit:

On s’en fous des coudes... dans le calcul y a une marge pour les accessoires.
Pour le diametre du PLT, faut voir avec le fabricant. Chaque fabricants ont leur propre abaque avec leur propre perte de charge....

Cliquez pour agrandir...

Ben justement dans les documents de dimensionnement du fabricant il faut ajouter les accessoires et coudes pour le dimensionnement. Pour ce fabriquant, un coude ou un T peuvent aller jusqu'à être équivalent à plus d'un mètre de longueur...donc ça peut faire la différence pour le choix du DN....
Ce qui est plus inquiétant dans ce cas-ci, c'est le fait qu'il ait mis duDN25 au lieu du DN32 prévu par le chauffagiste....en fonction des coudes et autres accessoires (raccords) ça peut faire la différence entre une installation qui fonctionne ou qui pose des problèmes...

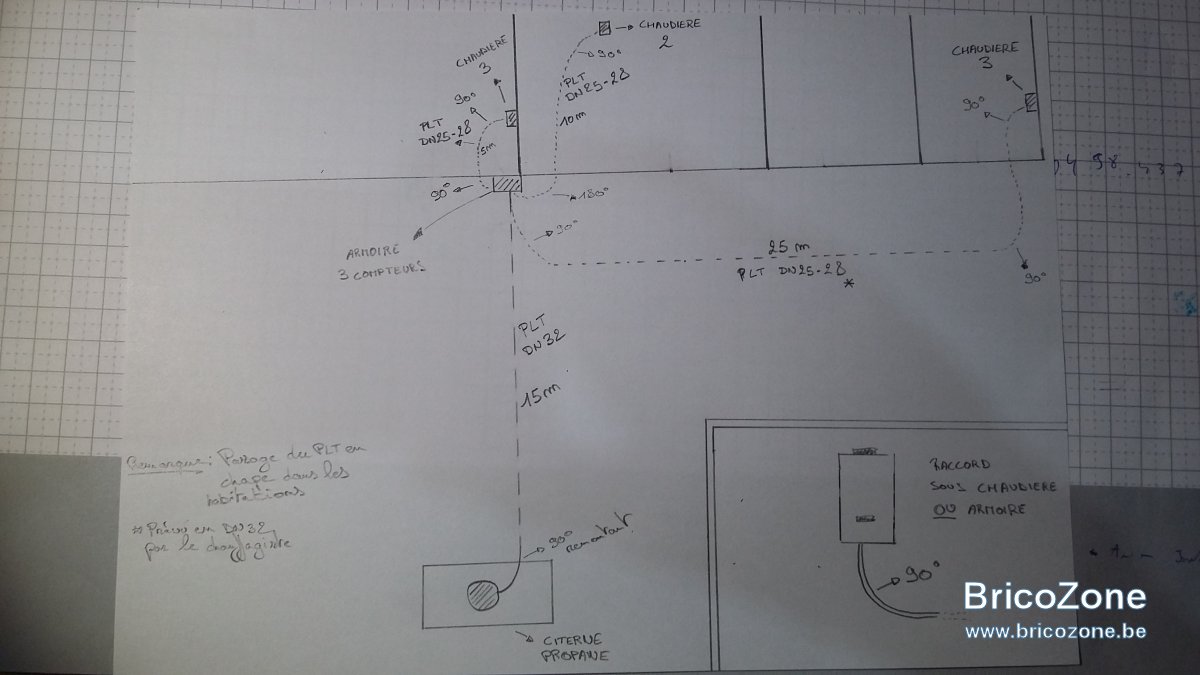

Voici le schéma demandé.
Pour la petite histoire, j'ai placé le PLT DN25-28 en lieu et place du DN32 car le chauffagiste a lui même fait une erreur dans la fourniture des PLT. Je devais avoir du PLT DN32 - rouleau de 30m (pour raccorder la chaudière 3) et du PLT DN25 - rouleau de 15m (pour raccorder la chaudière 1 et 2) mais le chauffagiste a inversé les 2.
Dans la précipitation, et n'ayant pas le devis devant les yeux, je lui ai demandé de me re-fournir 30m mais à nouveau en DN25-28 (mais dans la mauvaise dimension). Pensait que le PLT DN32 était pour le raccordement de la citerne.

Ce n'est qu'hier, en regardant mes devis que j'ai percuté sur mon erreur ...

Pas facile de gérer un boulot, une famille, un chantier de 3 maisons ... on en perd ses idées .

La marque est donc du GASTITE (http://gastite.be/index-fr - http://gastite.be/img/productcatalogus.pdf) acheté chez FACQ

En page 11, 12 et 13 ici https://www.gastite.co.uk/pdf/installation_guide.pdf (anglais), ils semblent exposer les contraintes en lien avec le dimensionnement mais j'avoue ne pas trop comprendre.
